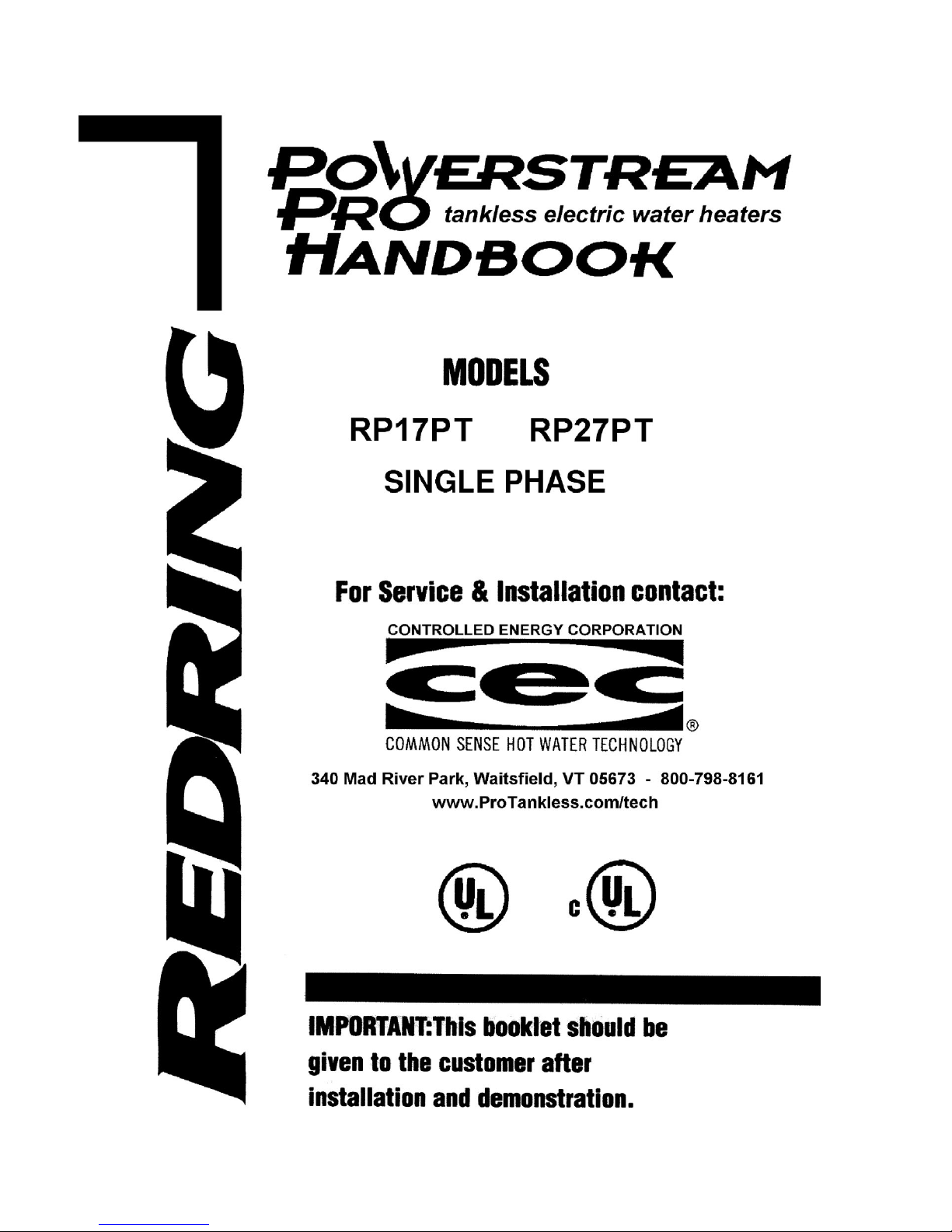

RED-RING RP17PT Manuel utilisateur

PowerStream Pro

GARANTÍA LIMITADA DE 10 AÑOS (continuación de la Página 11)

3. Verificación de la fecha de instalación original: cuando el propietario no puede verificar o

documentar la fecha de instalación original, el período de garantía se inicia en la fecha de

fabricación marcada en la etiqueta fijada al calentador de agua.

EXCLUSIONES

1. ESTA GARANTÍA LIMITADA SERÁ LA GARANTÍA EXCLUSIVA DEL FABRICANTE Y EXCLUYE

TODAS LAS DEMÁS GARANTÍAS EXPRESAS O TÁCITAS (POR ESCRITO O DE PALABRA),

INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS DE COMERCIABILIDAD O IDONEIDAD PARA

UN FIN DETERMINADO.

2. El fabricante no se responsabilizará de los daños imprevistos, resultantes, especiales o

contingentes, ni de los gastos que surjan directa o indirectamente de los defectos en el calentador

de agua o de su uso.

3. El fabricante no se responsabilizará de los daños producidos por el agua que surjan directa o

indirectamente de los defectos en los componentes del calentador de agua o de su uso.

4. El fabricante está exento de responsabilidad bajo esta garantía si:

a) El calentador de agua o cualquiera de sus componentes se ha sometido a una mala

utilización, alteración, negligencia o accidente, o

b) El calentador de agua no se ha instalado en conformidad con la normativa y/o el reglamento

local aplicable de fontanería y/o vivienda, o

c) El calentador de agua no se ha instalado en conformidad con las instrucciones impresas del

fabricante, o

d) No existe un suministro continuo de agua potable en el calentador de agua.

5. El propietario, y no el fabricante o su representante, se responsabilizará y pagará todos los daños

producidos por la mano de obra u otros gastos contraídos en el desmontaje y/o reparación del

equipo o daños producidos por el propietario a fin de reparar el equipo.

ALGUNOS ESTADOS NO PERMITEN QUE SE ESTABLEZCAN EXCLUSIONES O LIMITACIONES

DE DAÑOS IMPREVISTOS O RESULTANTES, POR LO QUE ES POSIBLE QUE LA ANTEDICHA

LIMITACIÓN NO LE SEA DE APLICACIÓN A USTED. ESTA GARANTÍA LE CONCEDE DERECHOS

JURÍDICOS ESPECÍFICOS, Y ES POSIBLE QUE USTED TENGA OTROS DERECHOS.

IMPORTANTE: EL PROPIETARIO DEBE GUARDAR ESTE CERTIFICADO

NOTA: La instalación de un calentador de agua se debe realizar de tal forma que, en caso de

pérdidas, el caudal de agua resultante no producirá daños en el área donde se instale.

La persona que instaló inicialmente la unidad es la más adecuada para proporcionar ayuda.

También puede llamar al número de teléfono de llamada gratuita de BBT 800-798-8161. Tenga a mano

esta guía cuando llame.

12.14.05

555-2028-03A Waitsfield, VT reservados todos los derechos

Existen restricciones en las

tuberías de fontanería.

Compruebe la fontanería. Utilice

sólo cinta de teflón para sellar las

juntas de las tuberías. Compruebe y

limpie la pantalla del filtro de aire en

el calentador.

Presión de suministro de agua

demasiado baja.

Compruebe que las válvulas de

cierre de entrada están totalmente

abiertas.

Caudal de agua

demasiado bajo

Las válvulas de cierre de salida

tienen un ajuste demasiado

bajo.

Ajuste las válvulas de cierre de

salida según se describe en la

sección "Ajuste del caudal" (véase la

Página 8).

La temperatura

del agua fluctúa

Fluctuación en la presión del

agua o en el caudal

Evite utilizar al mismo tiempo varias

salidas de agua caliente, ya que

esto puede ocasionar fluctuaciones

en la temperatura.

Si el problema no se soluciona

La persona que instaló inicialmente la unidad es la más adecuada para proporcionar

ayuda.

También puede llamar al número de teléfono de llamada gratuita de BBT 800-798-8161. Tenga a

mano esta guía cuando llame.

PowerStream Pro

GARANTÍA LIMITADA DE 10 AÑOS

COBERTURA

APPLIED ENERGY PRODUCTS, A TRAVÉS DE SU DISTRIBUIDOR EN LOS EE.UU., BOSCH WATER

HEATING (en lo sucesivo denominado BBT) garantiza este calentador de agua al propietario

original del mismo y en la ubicación de instalación original contra defectos en los materiales y en la

fabricación durante el período de tiempo indicado a continuación.

PERÍODO DE GARANTÍA

1. Intercambiador de calor: si existen pérdidas o fallos en el intercambiador de calor antes de los diez

(10) años a partir de la fecha de instalación original del calentador de agua que estén ocasionados

por un defecto en el material o la fabricación, BBT proporcionará al propietario un nuevo calentador

del modelo actual equiparable.

Sin embargo, si el calentador de agua se instala en otra ubicación distinta de una vivienda familiar

individual, esta garantía está limitada a dos (2) años a partir de la fecha de la instalación y

funcionamiento originales.

Nota: La garantía no cubre los daños ocasionados por congelación.

Nota: La garantía no cubre los daños ocasionados por la formación de incrustaciones.

2. Otros componentes que no sean el intercambiador de calor: si otro componente (que no sea el

intercambiador de calor) presenta defectos en el material o la fabricación antes de un (1) año a

partir de la fecha de instalación original del calentador de agua, BBT proporcionará al propietario

nuevos componentes.

Important Safety Instructions

When using this electrical equipment, basic safety precautions should always be

followed, including the following:

1. READ AND FOLLOW ALL INSTRUCTIONS.

2. This appliance must be grounded.

3. Disconnect this product from the elect rical supply before cleaning, servicing or removing the

cover.

4. To reduce the risk of injury, close supervision is necessary when the product is used near

children or elderly persons.

5. Warning: Do not install the heater in a location where it may be subject to freezing.

6. Warning: Do not install a check valve or any other type of back flow preventer within ten feet of

the cold water inlet.

7. The electrical installation must conform to current National Electrical Codes.

8. Warning: Do not switch the heater on if you suspect that it may be frozen. Wait until you are

sure that it has completely thawed out.

9. The Powerstream Pro is designed to heat potable cold water for domestic purposes. The

maximuminlet water temperature it can handle is 86 degrees F. Contact Bosch Water Heating

before specifying or installing the appliance in any other application.

10. Additional Canadian safety instructions:

a) As per the Canadian Electrical Code, C22.1-02 Section 26-744, an auxiliary terminal block

must be fitted to the unit before connecting to the electrical supply (Kit Part N° "AE Canada

Kit"). (See Page 6).

b) A green terminal (or a wire connector marked “G,” “GR,” “GROUND” or “GROUNDING”) is

provided within the control. To reduce the risk of electrical shock, connect this terminal or

connector to the grounding terminal of the electrical service of supply panel with a

continuous copper wire in accordance with the Canadian Electrical Code, Part I.

c) This product shall be protected by a Class A ground fault circuit interrupter.

Contents

Using the Powerstream Pro 3

Installing the Powerstream Pro 3

Spare Parts 7

Starting up the Powerstream Pro 7

How the Powerstream Pro works 8

Specifications 9

If you have a problem 10

Warranty 11

SAVE THESE INSTRUCTIONS

Keep this guide in a safe place once your unit has been installed.

You may need to refer to it for general instructions or future maintenance.

Nota: La unidad puede funcionar con voltajes de suministro inferiores, pero se aplicarán los

cambios siguientes:

Potencia máxima

15kW a 220V

13kW a 208V

22,5kW a 220V

20kW a 208V

Intervalo de control de temperatura

30,5ºC hasta 46,6ºC a 220V

27,7ºC hasta 42,2ºC a 208V

30,5ºC hasta 46,6ºC a 220V

27,7ºC hasta 42,2ºC a 208V

Caudal máximo

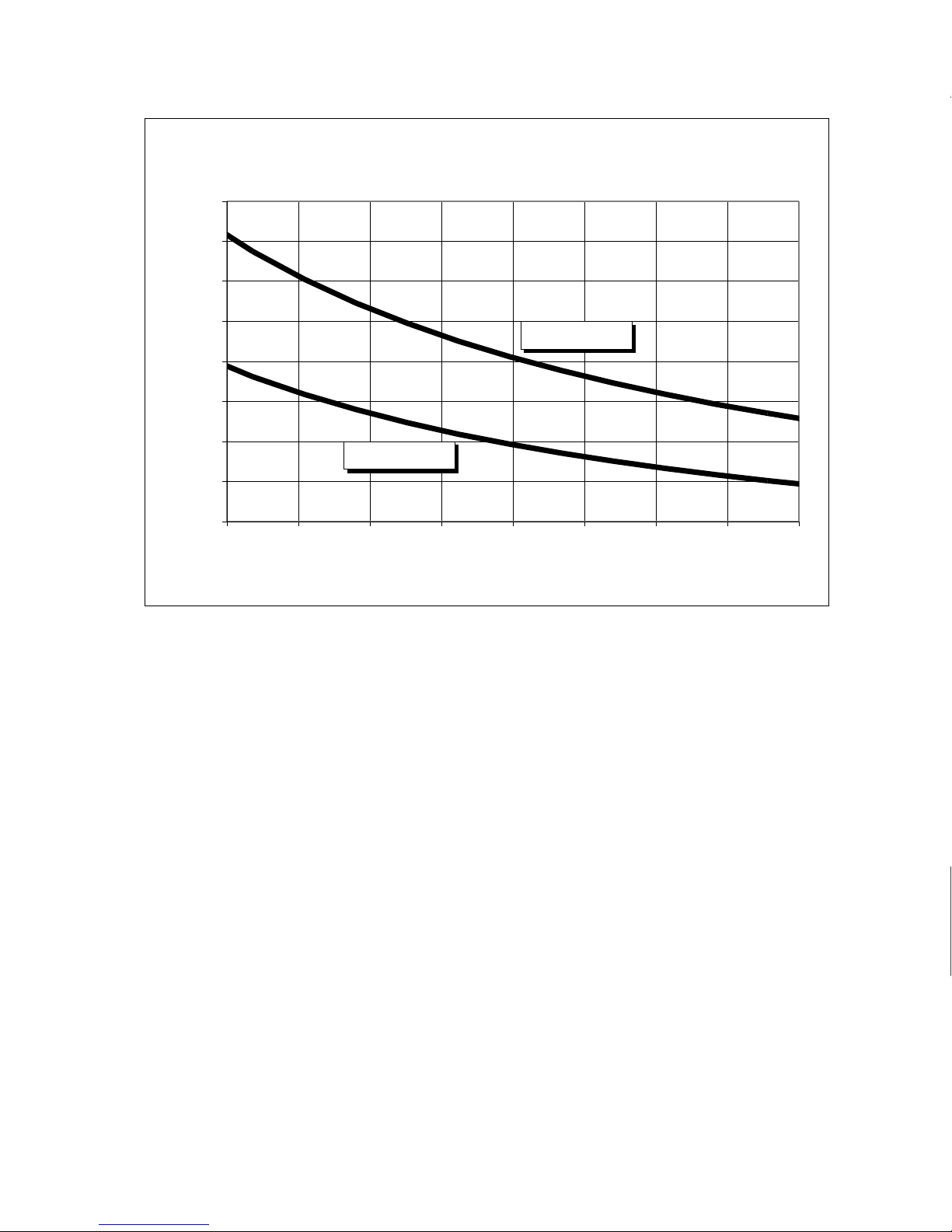

(Consulte el Gráfico 1, Página 8)

84% del máximo a 220V

75% del máximo a 208V

84% del máximo a 220V

75% del máximo a 208V

ADVERTENCIA

Apague siempre el suministro eléctrico en la unidad antes de retirar la tapa.

Solución de problemas

La reparación sólo debe ser realizada por personal cualificado

Síntoma

Causa

Acción

No hay electricidad o hay un fallo en

uno de los suministros.

Compruebe el suministro eléctrico.

El suministro de agua está

conectado en la salida de la unidad.

Vuelva a conectar el suministro de agua

en la entrada de la unidad (marca azul).

Se ha disparado uno o varios

disyuntores del módulo calefactor.

Apague el suministro eléctrico, abra la

unidad y reajuste presionando el botón

situado en la parte superior del módulo

calefactor. Averigüe y solucione la

causa del sobrecalentamiento.

Cruce en las tuberías de fontanería.

Realice una comprobación cerrando el

suministro de agua del calentador, luego

abra la(s) llave(s) de agua caliente. No

debe existir caudal de agua presurizado.

Si hay agua, debe corregirse el cruce en

las tuberías de fontanería para que

funcione el calentador.

Únicamente

agua fría –

luz neón

apagada

El transductor de caudal no

funciona.

Desconecte el suministro eléctrico, abra

la unidad y observe si el transductor de

caudal "gira" cuando se abre el agua.

En caso contrario, póngase en contacto

con BBT en el número de llamada

gratuita 800-798-8161.

El caudal de agua es

demasiado alto.

Ajuste el caudal de agua (véase el

Gráfico 1 en la Página 8).

Uno de los suministros eléctrico

no está encendido.

Compruebe los voltajes de

suministro en el calentador y

rectifique si es necesario.

Disminución del voltaje de

suministro eléctrico.

Es posible que haya un problema

con el suministro eléctrico. Aumente

el ajuste de temperatura (gire el

disco en el sentido de las agujas del

reloj).

El disco de temperatura se ha

girado a un ajuste demasiado

bajo.

Gire el disco de temperatura en el

sentido de las agujas del reloj.

Agua

demasiado fría –

luz neón

encendida

Disminución de la temperatura

del agua de entrada.

Gire el pomo de temperatura o

reduzca el caudal según el Gráfico 1

en la Página 8.

Using the Powerstream Pro

WARNING

Do not use the unit if you think it may be frozen, as this could result in ser ious damage to the unit. Wait

until you are sure that it has completely thawed out before you switch it on.

• Check that the power is switched on at the circuit breaker panel.

• Turn on the hot water faucet FULLY. The hot water temperature can be changed by adjusting the

temperature dial on the bottom surface of the unit. (The dial adjusts the temperature typically

between 95°F and 131°F. The factory sets the temperature dial at the lowest position.)

• There are internal safety thermal cut-outs which will operate if the unit overheats. If a thermal cut-

out trips, then it must be reset by a qualified electrician.

• If the unit has been used recently, run the water through for a few seconds to let the temperature

settle down. You may initially get a short burst of very hot water from the unit.

• If a second outlet connected to the unit is also turned on, the hot water will be shared between the

two.

Installing the Powersteam Pro

WARNING IMPORTANT

Do not install the unit in a room where there Read entire instructions.

is a chance of freezing.

Check the pressure of the main water supply. To operate correctly, the unit needs the following running

pressures : Minimum: 15 psi (1 Bar) Maximum: 150 psi (10 Bar)

Securing the unit to the wall

Diagram 1 RP17PT Unit RP27PT Unit

•La temperatura del agua de salida también puede variar si se sobrepasa el caudal máximo

(consulte el Gráfico 1) o si cambia el voltaje de entrada.

•Cada módulo calefactor está protegido por un disyuntor térmico electromecánico. Si la temperatura

de uno de los módulos calefactores sube demasiado, el disyuntor se disparará y cortará el

suministro eléctrico en dicho módulo calefactor. Si se dispara el disyuntor, debe ser reajustado por

un técnico de mantenimiento cualificado. Este disyuntor sólo se disparará en circunstancias

excepcionales.

•La unidad RP17PT se suministra con dos voltajes independientes, y la unidad RP27PT se

suministra con tres voltajes independientes. La unidad puede seguir funcionando si se desconecta

o si falla uno de estos voltajes, pero el control de temperatura será deficiente (En Canadá, la unidad

sólo dispone de un suministro de voltaje).

•Según el territorio del país, la temperatura del suministro de agua puede variar entre algo más de

4ºC en invierno y 21ºC en verano, con un promedio de 12,7ºC.

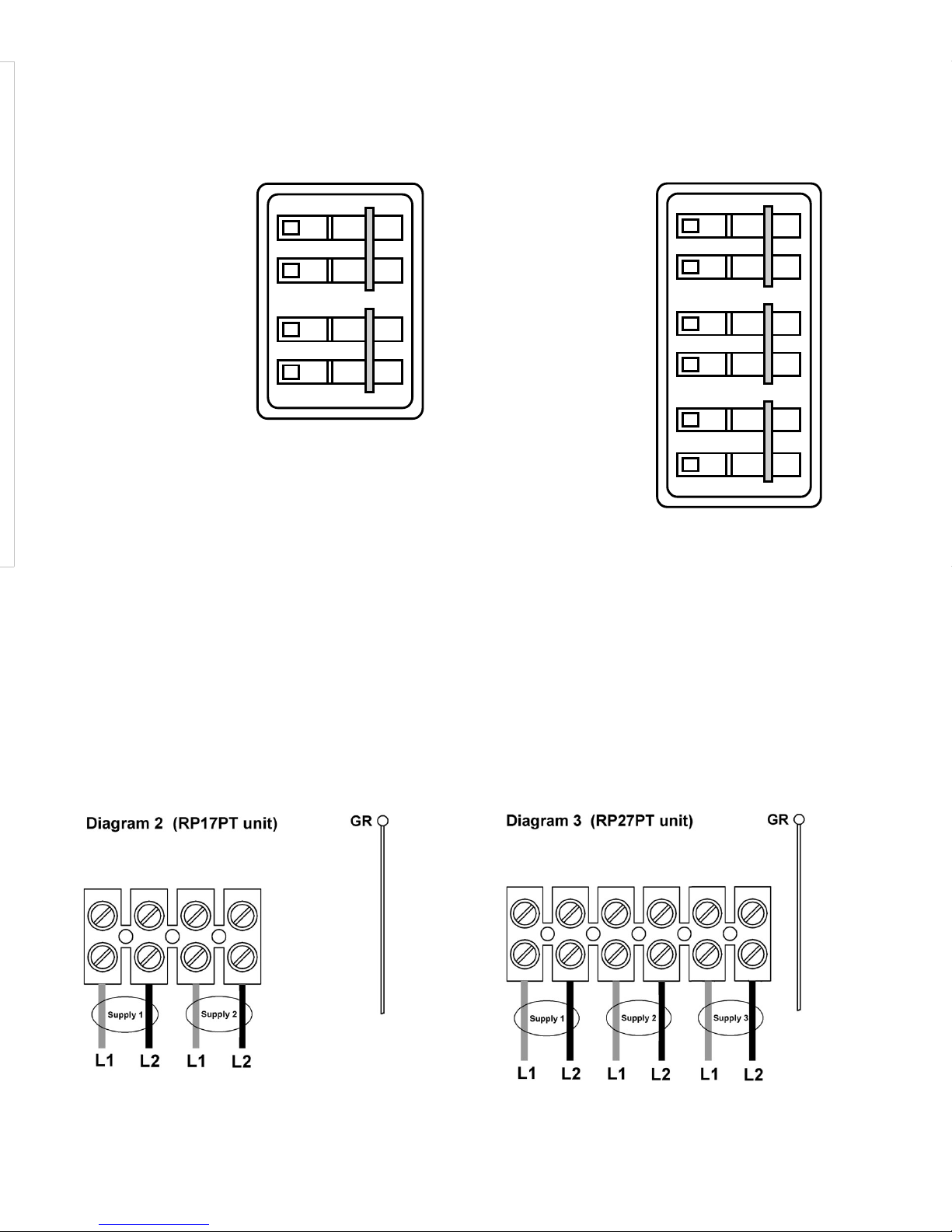

Diagrama 4: Diagrama de conexiones internas para una unidad monofásica RP27PT. (La unidad

RP17PT tiene dos módulos calefactores dos suministros). (En Canadá, durante la instalación se coloca

un bloque de terminales auxiliar).

CUTOUT

L2A

L2C

L2B

L1A

L1B

L1C

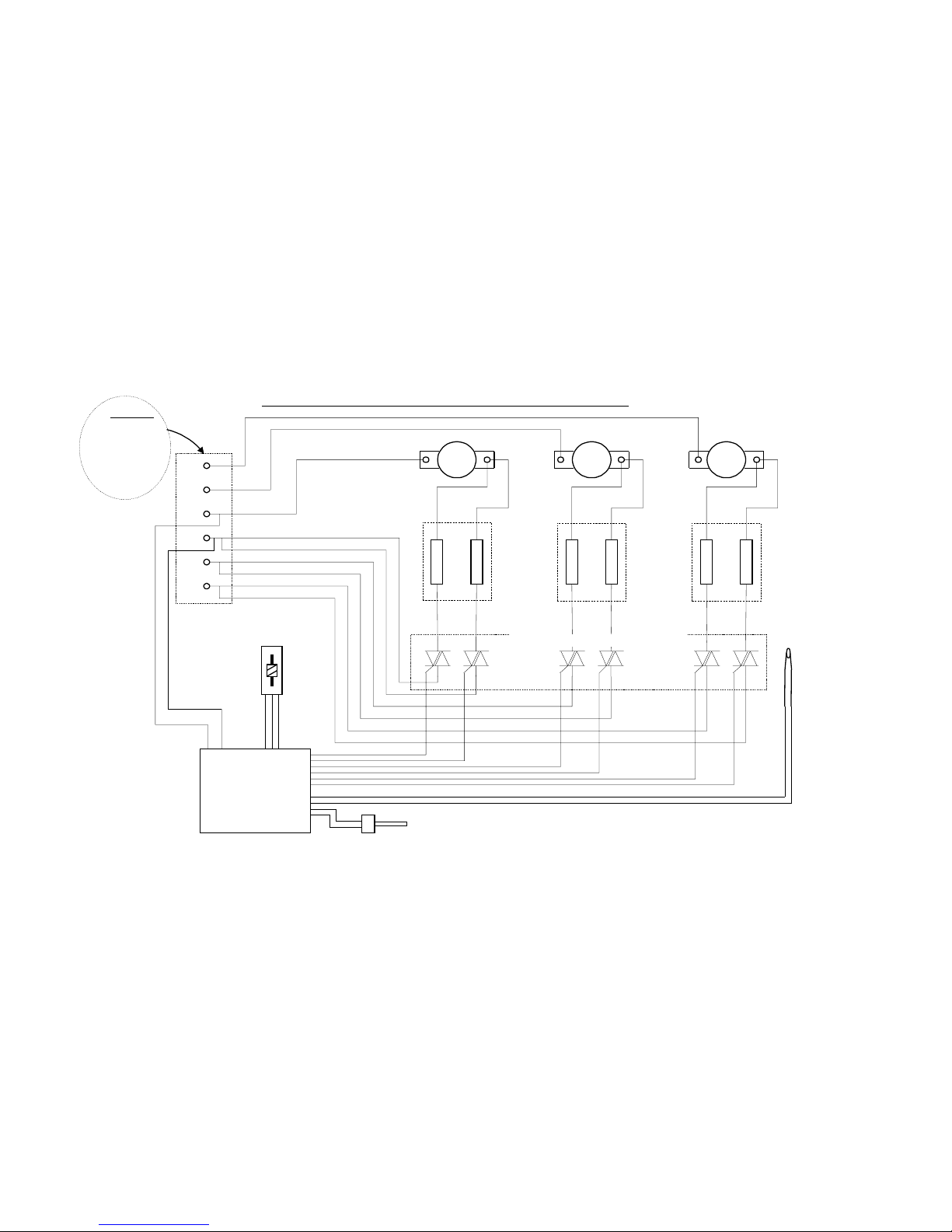

Wiring Diagram for AE125, 3 x 240V supply. PowerStar heater.

Thermistor

CUTOUT

Electronic PCB

Temperature

adjustment

potentiometer

MODULE A

Flow

transducer Brass inlet manifold and Triac heat sink

For clarity

The positions of

terminals shown

here do not

correspond to

their positions on

the installer

terminal blocks

MODULE B

MODULE C

Especificaciones

Unidad RP17PT

Unidad RP27PT

Suministro de voltaje

2 x 240V CA (Canadá 240V

CA)

3 x 240V CA (Canadá 240V

CA)

Amperaje

2 x 40 A (Canadá 80 A)

3 x 40 A (Canadá 120 A)

Potencia máxima

17,25 kW

26,85kW

Intervalo de control de

temperatura

35°C a 55°C

Intervalo de presión

15 psi hasta 150 psi

Caudal mínimo

2,26 litros/min

3,02 litros/min

Caudal máximo

Véase el Gráfico 1, Página 8

Dimensiones (sin acoplamientos

de agua)

39,3 cm alto x 38,7 cm ancho x

11,4 cm profundo

39,3 cm alto x 38,7 cm ancho x

11,4 cm profundo

Peso (sin agua)

9 kg

10 kg

Esquema eléctrico del RP27PT. 3 suministros de 240V calentador PowerStar

PCI electrónica

Potenciómetro de

ajuste de

temperatura

Transductor

de caudal

Termistor

DISYUNTOR DISYUNTOR DISYUNTOR

MODULO

Colector de entrada de bronce y

disipador térmico Triac

Para una mayor

claridad, las

posiciones de los

terminales aquí

mostrados no se

corresponden con

sus posiciones en

los bloques de

terminales de

instalación.

WARNING

The unit must only be installed in the orientation shown in Diagram 1, i.e., mounted in a vertical position

with the water fittings located at the bottom of the unit. Under no circumstances should the unit be

mounted differently.

• If being used in a public place, position the unit out of easy reach to discourage vandalism.

• Mount the unit onto a flat section of wall, well away from any potential splashes of water or spray.

• Position the unit upright with all plumbing and electrical connections at the bottom of the unit.

Mounting on the wall

• Undo the retaining screws on the front cover and take the cover off the unit. Hold the back plate in

position against the wall and mark the four mounting holes.

• Drill the holes and secure the unit using the four wood screws supplied or an appropriate alternative

method.

Plumbing the unit

WARNING

Do not install a non-return check valve within 10 feet of the inlet. Do not apply heat or solder to

connections or pipes if they are already directly connected to the unit.

Fitting the pipes

• The unit should be connected directly to the main cold water supply and not to pre-heated water.

(The inlet water temperature must not be greater than 86°F.) The unit should be installed with shut -

off valves on both the inlet and outlet connections.

• It is recommended that you use ¾ inch or ½ inch copper or high-pressure flex connections.

• Use Teflon tape for sealing pipe threads. Do NOT use pipe dope.

• Remember to keep the hot water pipe runs as short as possible.

• After the unit has been plumbed, and before you wire it, flush it with water to remove any debris or

loose particles. Failure to do so may make the unit inoperable.

Connecting the unit to the pipes

• The inlet and outlet connections are clearly marked on the unit. They each have a ¾ inch NPT

connector.

• Install a ball valve in the cold water line. This valve can be used to turn off th e water supply to the

unit if it needs servicing, or to reduce the water flow if it is too high.

DISCLAIMER

As a condition of installing this product in the Commonwealth of Massachusetts a pressure relief valve

shall be installed on the cold water side, by a licensed plumber MGL 142 Section 19 Approval number:

P1-09-25

Wiring to the unit in the United States of America

WARNING

The unit must be installed by a qualified electrician, in accordance with the current version of the National

Electrical Code. The unit must be grounded.

Gráfico 1

Temperatura de salida contra ajuste del nivel de flujo màximo

(basàndose en una temperatura del agua de entrada de 13°C)

Calentador RP27PT

Calentador RP17PT

4.0

6.0

8.0

10.0

12.0

14.0

16.0

18.0

35 40 45 50 55 60

Temperatura de salida (°C)

Flujo màximo (l / min)

Ejemplo:

•Para la unidad RP17PT, utilice una válvula esférica y asegúrese de que el caudal no sobrepasa los

8,7 litros/minuto.

•Para la unidad RP27PT, utilice una válvula esférica y asegúrese de que el caudal no sobrepasa los

13,2 litros/minuto.

Nota: Estas cifras están basadas en una temperatura del agua de entrada de 12ºC y un voltaje de

entrada de 240 voltios. Si la temperatura del agua de entrada es inferior a 12ºC, o si el voltaje de

entrada es inferior a 240 voltios, la temperatura de salida será inferior a la mostrada en el Gráfico 1.

Si se desea una temperatura del agua de salida más alta, reduzca el caudal y/o proporcione un

suministro a la unidad de 240 voltios.

IMPORTANTE

Antes de abandonar el lugar de instalación, el instalador debe mostrar la unidad al usuario y

proporcionarle esta guía.

Funcionamiento del PowerStream Pro

•El PowerStream Pro calienta agua instantáneamente a medida que fluye por los módulos

calefactores.

•El control electrónico monitoriza el caudal y la temperatura del agua de entrada, y luego conecta el

número necesario de módulos para alcanzar la temperatura ajustada en el disco de ajuste.

•A medida que cambia el caudal o la temperatura del agua de entrada, el sistema electrónico ajusta

el número de módulos calefactores que se utilizan, con el fin de mantener la temperatura de salida.

•La temperatura del agua de salida puede cambiar ligeramente a medida que cambia el caudal

debido a los cambios de potencia, a medida que se conectan y desconectan los módulos

calefactores.

IMPORTANT

When the Powerstream Pro is not within sight of the electrical circuit breakers, a circuit breaker lockout or

additional local means of disconnection for all non-grounded conductors must be provided that is within

sight of the appliance. (Ref NEC 422.31.)

The RP17PT requires

two independent 240V

AC circuits protected

by two separate and

independent double

pole breakers (as

shown) rated at 40 A

each.

OFFOFF OFF OFF

ON ON ON ON

The RP27PT requires

three independent 240V

AC circuits protected

by three separate and

independent double

pole breakers (as

shown) rated at 40 A

each.

OFFOFF OFF OFF OFF OFF

ON ON ON ON ON ON

• The minimum recommended wire size is 8 AWG. (The terminal block will accept cables up to 6

AWG size.)

• The cable entry is via the 1 ¼ inch cable entry hole on the bottom right hand edge of the backplate.

• Strip back the insulation on the power wires about ½ inch. Connect the live wires to the terminals

marked “L1” and “L2.” There are two pairs of live wires in the RP17PT and three pairs of live wires

in the RP27PT.

• Any insulation on the ground wire should be stripped back about ¾ inch. The ground lead must be

connected to the pillar terminal marked “GR”. (See Diagrams 2 and 3 below).

• Make sure the terminal block screws are tightened securely. Loose connections can cause wires to

heat up.

• Make sure that the ground wire is wrapped around its terminal stud and into the saddle washer. The

nut should be tightened securely.

• Attach the front cover and tighten the retaining screws.

•Asegúrese de que los tornillos de los bloques de terminales están firmemente apretados. Las

conexiones sueltas pueden provocar el calentamiento de los cables.

•Asegúrese de que el cable de toma de tierra está enrollado en el vástago del terminal y en la

arandela de asiento. La tuerca debe apretarse firmemente.

•Coloque la cubierta delantera y apriete los tornillos de fijación.

Piezas de recambio

Nº de pieza

Descripción

(Consulte el Diagrama 1,

Página 3)

93 793770

Bloque terminales 4 salidas

(RP17PT)

93 793771

Bloque terminales 6 salidas

(RP27PT)

93 793772

Tapa frontal (blanca)

93 793773

Disyuntor térmico

93 793774

Transductor de flujo

93 793775

Caja de PCI (tapa)

93 793776

Caja de PCI (base)

93 793777

PCI de control (RP17PT)

93 793778

PCI de control (RP27PT)

93 793779

Pomo de ajuste

93 793784

Filtro de entrada _”

Para obtener información

adicionales, consulte con su

distribuidor local.

SI TIENE ALGUNA PREGUNTA

SOBRE MANTENIMIENTO O

INSTALACIÓN, LLAME AL

TELÉFONO

800-798-8161

Fax: 802-496-6924

www.boschpro.com

Empezar a utilizar el PowerStream Pro

Comprobación de pérdidas

•Deje circular el agua por la unidad durante unos segundos. Compruebe que no haya pérdidas en

las juntas de las tuberías.

Ajuste del disco de temperatura

•El ajuste de la temperatura se realiza con el disco situado en el borde inferior de la unidad. El

ajuste está entre 35ºC y 55ºC aproximadamente. Si se gira el disco en el sentido de las agujas del

reloj se aumenta el ajuste de temperatura según lo indica la marca en la unidad.

Ajuste del caudal

•Abra completamente las válvulas de cierre de entrada y salida en el calentador, y luego:

•Abra completamente la llave de agua caliente (ej.: bañera) más próxima a la conexión de salida.

•Ajuste la válvula de cierre de salida hasta que el caudal de agua de la llave de agua caliente

coincida con el valor indicado en el Gráfico 1 en la Página 8.

Wiring to the unit in Canada

WARNING

The unit must be installed by a qualified electrician, in accordance with the current version of the

Canadian Electrical Code. The unit must be grounded.

IMPORTANT

•

When the Powerstream Pro is not within sight of the electrical circuit breakers, a circuit breaker

lockout or additional local means of disconnection for all non-grounded conductors must be provided

that is within sight of the appliance. (Ref NEC 422.31.)

•

As per the Canadian Electrical Code, C22.1-02 Section 26-744, an auxiliary terminal block must be

fitted to the unit before connecting to the electrical supply. This is available as a kit from BBT, Part

Number "AE Canada Kit". (Contact 800-798-8161).

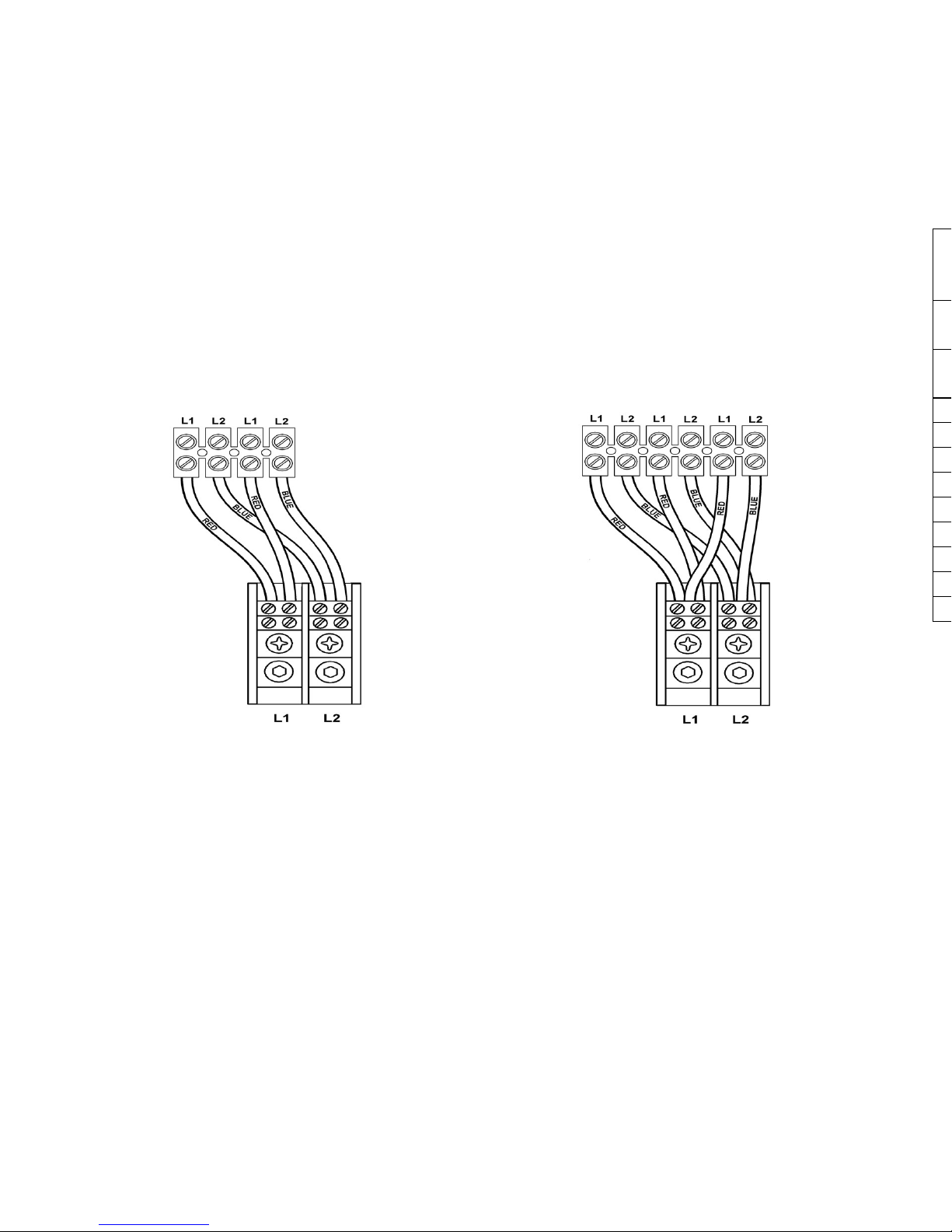

Fittingtheauxiliary terminal block (seediagrambelow).

RP17PT RP27PT

• Connect the red wires from the left hand terminal of the new block to the L1 terminals in the unit.

(There are two red wires required in the RP17PT and three in the RP27PT).

• Connect the blue wires from the right hand terminal of the new block to the L2 terminals in the unit.

(There are two blue wires required in the RP17PT and three in the RP27PT).

• Push and click the auxiliary terminal block onto the louvered rail in the backplate.

Connecting the supply cable

• The RP17PT requires an 80A 240V AC

single phase supply protected by an 80A

double pole circuit breaker.

• The RP27PT requires a 120A 240V AC

single phase supply protected by a 120A

double pole circuit breaker.

• The power cable size and the installation must be in accordance with the Canadian Electrical Code,

C22.1-02.

• The incoming hole diameter on auxiliary terminal block can accept up to 1/0 AWG size cables.

• The cable entry is via the 1 ¼ inch cable entry hole on the bottom right hand edge of the backplate.

• Strip back the insulation on the power wires about ½ inch. Connect the ungrounded conductors to

the terminals “L1” and “L2” on the auxiliary terminal block.

Conexiones de la unidad en Canadá

ADVERTENCIA

La unidad debe ser instalada por un electricista cualificado, en conformidad con la versión actual de la

Normativa Eléctrica Canadiense. Este equipo debe conectarse a una toma de tierra.

IMPORTANTE

•Cuando el PowerStream Pro se instale fuera de la vista de interruptores eléctricos, se debe

suministrar un bloqueo de interruptor u otra forma de desconexión para todos los conductores sin

toma de tierra, a la vista del equipo. (Ref NEC 422.31.)

•Debe conectarse un bloque de terminales auxiliar en la unidad antes de conectar el suministro

eléctrico. Este bloque se puede obtener de BBT en forma de kit, nº de pieza "AE Canada Kit".

(Telefono de contacto 800-798-8161).

Instalación del bloque de terminales auxiliar (verse el Diagrama)

RP17PT RP27PT

•Conecte los cables rojos del terminal izquierdo del nuevo

bloque en los terminales L1 del equipo. (El RP17PT requiere dos cables rojos y el RP27PT

requiere tres cables).

•Conecte los cables azules del terminal derecho del nuevo bloque en los terminales L2 del equipo.

(El RP17PT requiere dos cables azules y el RP27PT requiere tres cables).

•Meta y acople el bloque de terminales auxiliar sobre el raíl apersianado de la placa posterior.

Conexión del cable de suministro

•El RP17PT requiere un suministro

monofásico de 80A 240V CA protegido

por un interruptor bipolar de 80A.

•El RP27PT requiere un suministro

monofásico de 120A 240V CA protegido

por un interruptor bipolar de 120A.

•El tamaño y la instalación del cable de alimentación debe estar en conformidad con la Normativa

Eléctrica Canadiense. El diámetro del casquillo de entrada y el bloque de terminales auxiliar puede

aceptar tamaños de cable de 1/0 AWG.

•La entrada del cable se realiza a través del orificio de entrada de 1 _" situado en el borde inferior

derecho de la placa posterior.

ROJO

AZUL

ROJO

AZUL

•El tamaño y la instalación del cable de alimentación debe estar en conformidad con la Normativa

Pele el aislamiento de los cables de alimentación, aproximadamente 1,2 cm. Conecte los cables

con corriente en los terminales “L1” y “L2” situados en el bloque de terminales auxiliar.

•Pele el aislamiento del cable de toma de tierra, aproximadamente 1,9 cm. El hilo de toma de tierra

debe conectarse al terminal de poste con la marca "GR".

• Any insulation on the ground wire should be stripped back about ¾ inch. The ground lead must be

connected to the pillar terminal marked “GR.”

• Make sure the terminal block screws are tightened securely. Loose connections can cause wires to

heat up.

• Make sure that the ground wire is wrapped around its terminal stud and into the saddle washer. The

nut should be tightened securely.

• Attach the front cover and tighten the retaining screws.

Spare Parts

Part Number

Description

(Refer to Diagram 1, Page 3)

93 793770 4 way term. block (for RP17PT)

93 793771 6 way term. block (for RP27PT)

93 793813 Front cover (grey)

93 793773 Thermal cut-out

93 793774 Flow transducer

93 793775 PCB enclosure (lid)

93 793776 PCB enclosure (base)

93 793777 Control PCB (for RP17PT)

93 793778 Control PCB (for RP27PT)

93 793779 Adjustment knob

93 793784 ¾” Inlet filter

For further information ask your

local dealer.

FOR SERVICE AND INSTALLATION

QUESTIONS CALL TOLL FREE:

800-798-8161 (Toll Free)

Fax: 802-496-6924

www.boschpro.com

Starting up the Powerstream Pro

Checking for leaks

• Let the water run through the unit for a few seconds. Check that no pipe joints leak.

Adjusting the temperature dial

• The temperature adjustment is made using the dial on the bottom edge of the unit. The adju stment

is between approximately 95°F and 135°F. Turning the dial clockwise increases the temperature

setting as indicated by the marking on the unit.

Adjusting the flow

• Open fully both inlet and outlet shut-off valves at the heater, then :

• Turn on fully the highest flowing hot water faucet (e.g., bathtub) closest to the outlet connection.

• Adjust the outlet shut-off valve until the water flow rate from the hot faucet corresponds to the value

given in Graph 1 on Page 8.

IMPORTANTE

Cuando el PowerStream Pro se instale fuera de la vista de interruptores eléctricos, se debe suministrar

un bloqueo de interruptor u otra forma de desconexión para todos los conductores sin toma de tierra, a la

vista del equipo. (Ref NEC 422.31.)

El RP17PT requiere

dos circuitos

independientes de CA

de 240V protegidos

por dos conmutadores

bipolares separados e

independientes

(según se muestra)

con un régimen de 40

A cada uno.

OFFOFF OFF OFF

ON ON ON ON

El RP27PT requiere tres

circuitos de CA de 240V

protegidos por

tres conmutadores

bipolares separados e

independientes

con un régimen de 40 A

cada uno.

OFFOFF OFF OFF OFF OFF

ON ON ON ON ON ON

•El tamaño mínimo de cable es de 8 AWG. (El bloque de terminales acepta cables de hasta 6 AWG).

•La entrada del cable se realiza a través del orificio de entrada de 1 _" situado en el borde inferior

derecho de la placa posterior.

•Pele el aislamiento de los cables de alimentación, aproximadamente 1,2 cm. Conecte los cables

con corriente a los terminales con la marca “L1” y “L2”. Existen dos pares de cables con corriente

en el RP17PT y tres pares de cables con corriente en el RP27PT.

•Pele el aislamiento del cable de toma de tierra, aproximadamente 1,9 cm. El hilo de toma de tierra

debe conectarse al terminal de poste con la marca "GR" (consulte los Diagramas 2 y 3).

•Asegúrese de que los tornillos de los bloques de terminales están firmemente apretados. Las

conexiones sueltas pueden provocar el calentamiento de los cables.

•Asegúrese de que el cable de toma de tierra está enrollado en el vástago del terminal y en la

arandela de asiento. La tuerca debe apretarse firmemente.

•Coloque la cubierta delantera y apriete los tornillos de fijación.

Diagrama 2 (Unidad RP17PT)

Suministro 1 Suministro 2 Suministro 1 Suministro 2 Suministro 3

Diagrama 3 (Unidad RP27PT)

Graph 1

Outlet temperature vs Maximum flow rate setting

(based on incoming water temperature of 55°F)

RP27PT Heater

RP17PT Heater

1.0

1.5

2.0

2.5

3.0

3.5

4.0

4.5

5.0

95 100 105 110 115 120 125 130 135

Outlet temperature (°F)

Max Flow Rate (US gal / min)

For example:

• For the RP17PT unit, using a ball valve, ensure the flow rate does not exceed 2.3 US gal / min.

• For the RP27PT unit, using a ball valve, ensure the flow rate does not exceed 3.5 US gal / min.

Note:These figures are based on an inlet water temperature of 55°F and a supply voltage of 240

volts. If the inlet water temperature is lower than 55°F, or if the supply voltage is less than 240 volts,

then the outlet temperature will be lower than what is shown in Graph 1. If a higher outle t water

temperature is desired, then reduce the flow rate and/or supply the unit with 240 volts.

IMPORTANT

Before leaving the site, the installer should demonstrate the unit to the user and give them this guide.

How the Powerstream Pro works

• The Powerstream Pro heats water instantaneously as it flows through the heater modules.

• The electronic control monitors the flow rate and the incoming water temperature and then switches

on the required number of heater modules to reach the temperature set by the ad justment dial.

• As the flow rate or the incoming water temperature changes, the electronics adjust the number of

heater modules used so that the outlet temperature is maintained.

•The outlet water temperature can change slightly as the flow rate changes due to the steps inpower

as different heater modules are switched on and off.

ADVERTENCIA

La unidad sólo debe instalarse en la orientación indicada en el Diagrama 1, es decir, se debe montar en

posición vertical con las conexiones de agua situadas en la parte inferior de la unidad. Bajo ninguna

circunstancia se debe instalar la unidad de forma diferente.

•Si la unidad se utiliza en un área pública, realice su montaje de forma que no se llegue fácilmente a

la unidad, con el fin de impedir el vandalismo.

•Monte la unidad en una sección plana de la pared, alejada de las posibles salpicaduras de agua.

•Sitúe la unidad en posición vertical, con todas las conexiones eléctricas y de fontanería en la parte

inferior de la unidad.

Montaje en la pared

•Suelte los tornillos de fijación situados en la tapa delantera y extraiga la cubierta de la unidad.

Sujete la placa posterior contra la pared y marque los cuatro orificios de montaje.

•Taladre los orificios y fije la unidad con los cuatro tornillos de madera suministrados o mediante un

método alternativo adecuado.

Instalación de fontanería de la unidad

ADVERTENCIA

No instale una válvula de retención a menos de 3 m de la entrada. No aplique calor ni suelde en las

conexiones o tuberías si ya están conectadas directamente a la unidad.

Montaje de las tuberías

•La unidad debe conectarse directamente al suministro de agua fría y no al de agua precalentada.

(la temperatura del agua de entrada no debe ser superior a 30ºC. La unidad debe instalarse con

válvulas de cierre en las conexiones de entrada y de salida).

•Se recomienda utilizar conexiones de cobre de _" o _" o conexiones flexibles de alta presión.

•Utilice cinta de teflón para sellar las roscas de las tuberías. NO utilice aditivos para tuberías.

•Recuerde mantener la tubería de agua caliente lo más corta posible.

•Cuando se haya realizado la instalación de fontanería y antes de que conecte la unidad, enjuáguela

con agua para quitar la suciedad o las partículas sueltas. En caso contrario, es posible que no

funcione la unidad.

Conexión de la unidad a las tuberías

•Las conexiones de entrada y salida están claramente identificadas en la unidad. Cada una dispone

de un conector NPT de _".

•Instale una válvula esférica en la línea de agua fría. Esta válvula se puede utilizar para cerrar el

suministro de agua fría en la unidad si hace falta realizar un mantenimiento, o para reducir el caudal

de agua si es demasiado alto.

DESCARGO DE RESPONSABILIDAD

Como condición para la instalación de este equipo, en el Estado de Massachusetts, se debe instalar una

válvula de seguridad en el lado del agua fría por parte de un fontanero autorizado con número de

autorización MGL 142 Sección 19. P1-09-25

Conexiones de la unidad en los Estados Unidos de América

ADVERTENCIA

La unidad debe ser instalada por un electricista cualificado, en conformidad con la versión actual de la

Normativa Eléctrica Nacional. Este equipo debe conectarse a una toma de tierra.

• The outlet water temperature can also vary if the maximum flow rate is exceeded (see Graph 1) or if

the supply voltage changes.

• Each heater module is protected by an electro-mechanical thermal cut-out. If the temperature of any

of the heater modules gets too high, then the cut-out will trip and cut the power to that heater

module. If the cut-out operates, it must be reset by a qualified service person. This cut -out will only

trip in exceptional circumstances.

• The AE115 unit is supplied from two independent voltage supplies and the AE125 unit from three

independent voltage supplies. The unit may continue to work if one of these supplies is switched off

or fails, but the temperature control will be poor. (In Canada the unit has just one voltage supply).

• Depending on the region of the country, the temperature of the water supply can vary between 40°F

in winter to 70°F in summer, with an average of 55°F.

Diagram 4: Internal wiring schematic for single phase PR27PT unit. (RP17PT has two heater modules

and two supplies). (In Canada an auxiliary terminal block is fitted during installation).

CUT OUT

L2A

L2C

L2B

L1A

L1B

L1C

Wiring Diagram for RP27PT, 3 x 240V supply. Powerstream Pro heater.

thermistor

CUTOUT CUTOUT

Elec tron ic PCB

Tem perature

adjustm ent

potentiometer

MODULE A

Flow

transducer Brass in let m anifold and Triac heat sink

For clarity

The positions of

terminals shown

here do not

co rrespo n d to

thei r p ositions o n

the installer

terminal b locks

MODULE B

MODULE C

Specifications

RP17PT Unit RP27PT Unit

Voltage supply 2 x 240V AC (Canada 240VAC) 3 x 240V AC (Canada 240VAC)

Amperage 2 x 40 A (Canada 80 A) 3 x 40 A (Canada 120 A)

Maximum output 17.25 kW 26.85kW

Temperature control range 95°F to 131°F 95°F to 131°F

Pressure range 15 psi to 150 psi 15 psi to 150 psi

Minimum flow rate 0.6 US gal / min 0.8 US gal / min

Maximum flow rate See Graph 1, Page 8 See Graph 1, Page 8

Dimensions (excl. water couplers) 15½” H x 151/4” W x 4½” D 15½” H x 151/4” W x 4½” D

Weight (without water) 20 lbs 22 lbs

Uso del PowerStream Pro

ADVERTENCIA

No utilice esta unidad si cree que se puede congelar, ya que se podría dañar gravemente la

unidad. Espere hasta que esté seguro de que se haya descongelado completamente.

•Compruebe que está conectado el suministro eléctrico en el panel de interruptores.

•Abra COMPLETAMENTE la llave de agua caliente. La temperatura del agua caliente se puede

cambiar ajustando el disco de temperatura situado en la cara inferior de la unidad (El disco ajusta

normalmente la temperatura entre 35ºC y 55ºC. El disco de temperatura viene ajustado de fábrica

en la posición más baja).

•Existen disyuntores internos de seguridad que funcionarán si se produce un sobrecalentamiento en

la unidad. Si se dispara un disyuntor térmico, se debe reajustar por un electricista cualificado.

•Si se ha utilizado recientemente la unidad, deje circular el agua unos segundos para estabilizar la

temperatura. Es posible que se produzca una descarga corta de agua muy caliente de la unidad.

•Si también se abre una segunda salida conectada a la unidad, el agua caliente será compartida

entre las dos salidas.

Instalación del PowerStream Pro

ADVERTENCIA IMPORTANTE

No instale la unidad en una habitación donde Lea las instrucciones completas.

se pueda congelar.

Compruebe la presión del suministro de agua principal. Para que el funcionamiento sea correcto, la

unidad requiere las presiones de funcionamiento siguientes:

Presión mínima: 15 psi (1 Bar) Presión máxima: 150 psi (10 Bar)

Instalación de la unidad en la pared

Diagrama 1 Unidad RP17PT Unidad RP27PT

Disyuntores térmicos (93 793773) Disyuntores térmicos (93 793773)

Módulos del

calentador de agua Módulos del

calentador de agua

Transductor de caudal Transductor de caudal

Salida Salida

Entrada Entrada

Bloque de

terminales Bloque de

terminales

Caja de la PCI

(base : 93 793776)

(tapa : 93 793775) Caja de la PCI

(base : 93 793776)

(tapa : 93 793775)

PCI de control

Entrada de

cable

Entrada de

cable

Parte superior Parte superior

Parte inferior Parte inferior

Pomo

(93 793779)

Pomo

(93 793779)

Note: The unit will work at lower supply voltages but the following changes will apply:

Maximum output 15kW at 220V

13kW at 208V

22.5kW at 220V

20kW at 208V

Temperature control range 87°F to 116°F at 220V

82°F to 108°F at 208V

87°F to 116°F at 220V

82°F to 108°F at 208V

Maximum flow rate

(refer to Graph 1, Page 8)

84% of maximum at 220V

75% of maximum at 208V

84% of maximum at 220V

75% of maximum at 208V

WARNING

Always switch off the electricity supply to the unit before you remove the cover.

Ifyouhaveaproblem...

Service should only be performed by qualified personnel

Symptom Cause

What to do

Electricity not on or one of the

supplies has failed. Check electricity supply.

The water supply is connected

to the outlet of the unit.

Reconnect the water supply to the inlet

of the unit (marked blue).

One or more of the heater

module cut-outs has tripped.

Turn off the power, open the unit and

reset by pushing the button(s) on the

top of the heater module(s). Establish

and fix the cause of the overheating.

Plumbing crossover.

Test by turning cold water supply off to

heater, then open hot water faucet(s).

No pressurized water flow should be

evident. If it is evident, then that

plumbing crossover needs to be

corrected for the heater to operate.

Cold water only–

neon light off.

The flow transducer is not

working.

Turn off the power, open the unit and

observe if the flow transducer “spins”

when the water is turned on. If not,

contact BBT toll free at 800-798-8161.

Water flow is too high. Adjust the water flow (see Graph 1

on Page 8).

One of the power supplies is not

on.

Check the supply voltages to the

heater and rectify if necessary.

The power supply voltage has

dropped.

This is likely an issue with the power

supply. Compensate for this by

increasing the temperature setting

(turn dial clockwise).

Temperature dial is turned too

low.

Turn the temperature control dial

clockwise.

Water too cold–

neon light on

The inlet water temperature has

dropped.

Turn temperature knob up or reduce

the flow rate according to Graph 1

on Page 8.

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels RED-RING Chauffe-eau

RED-RING

RED-RING MS6 Manuel utilisateur

RED-RING

RED-RING 7000 series Instructions de montage

RED-RING

RED-RING P11DC Manuel de l'opérateur

RED-RING

RED-RING 1070800E Manuel utilisateur

RED-RING

RED-RING PowerStar AE115 Manuel utilisateur

RED-RING

RED-RING Powerstream Professional Manuel utilisateur

RED-RING

RED-RING LWSS STAINLESS STEEL Manuel utilisateur

RED-RING

RED-RING RP12PT Manuel utilisateur

RED-RING

RED-RING POWERSTREAM RPS95 Manuel utilisateur

RED-RING

RED-RING POWERSTREAM-ECO Manuel utilisateur

RED-RING

RED-RING EXPRESSIONS REVIVE Manuel utilisateur

RED-RING

RED-RING TS10 Fiche technique

RED-RING

RED-RING PowerStar AE9.5 240V Manuel utilisateur

RED-RING

RED-RING MW10 Manuel utilisateur

RED-RING

RED-RING WS7-EcoT Manuel de service

RED-RING

RED-RING AV3S Manuel utilisateur

RED-RING

RED-RING AE12 Manuel de service

RED-RING

RED-RING WS7 Manuel utilisateur

RED-RING

RED-RING MS6 Instructions d'installation

RED-RING

RED-RING PowerStar AE115 Manuel utilisateur

Manuels Chauffe-eau populaires d'autres marques

Kenmore

Kenmore 153.582400 Manuel utilisateur

Applimo

Applimo Edel AIR Manuel utilisateur

STIEBEL ELTRON

STIEBEL ELTRON Eltronom SHU 5 S Manuel utilisateur

clage

clage E-Mini Series Manuel utilisateur

Toyotomi

Toyotomi Oil Miser OM-180 Manuel utilisateur

Bradford White

Bradford White EF Series Manuel utilisateur

Eccotemp

Eccotemp 40-H Manuel utilisateur

Dimplex

Dimplex ECSd125-580 Mode d’emploi

Dux

Dux 32FCR6N Manuel utilisateur

Toyotomi

Toyotomi Oil Miser OM-148 (Type D) Guide de dépannage

Noritz

Noritz N-132M Manuel d'instructions

TESY

TESY GCV7/4S 10047 Fiche technique

A.O. Smith

A.O. Smith Gphe 50 Manuel utilisateur

Koryo

Koryo KWHZF15Y Manuel utilisateur

Pentair

Pentair PSC-14-4-02 Manuel utilisateur

GE 40M06AAG Instructions de montage

Thermor

Thermor AEROMAX SPLIT 2 Manuel utilisateur

American Hometec

American Hometec AHQ-B03X Manuel utilisateur
