R82 combi frame Guide de l'utilisateur
9996097128
04.2012
Monteringsvejledning (DK)
Montering af transportbeslag på Combi Frame med Panda Futura sæde
Mounting instruction (GB)
Mounting transport ttings on Combi Frame with Panda Futura seat
Montageanleitung (D)
Montage der Transportsicherung für den Combi Frame mit Panda Futura Sitzeinheit
Montage handleiding (NL)
Monteren van transportbevestigingsogen op een Combi Frame met Panda Colour
Monteringsanvisning (SV)
Montering av transportbeslag på Combi Frame med Panda Futura-sits
Monteringsveiledning (N)
Montering av transportbeslag på Combi Frame med Panda Futura sete
Instruction de montage (FR)
Montage des crochets de transport sur un Châssis Combi avec siège Panda Futura
Asennusohje (FI)
Kuljetuskannattimen asennus Combi Frame -alustaan, jossa Panda Futura -istuin
A
BB
Denne vejledning gælder kun transportbeslag for Panda
Futura sædet. Combi Frame stellet skal yderligere sikres
separat alt efter hvilken fodstøtte, der er monteret - se
monteringsvejledninger herfor.
Beslaget SKAL monteres ved transport i bil.
Ved kombinationen med Combi Frame str. 3 med Panda
Futura str. 4, skal beslagene sidde over rygbøjlen. Spring
punkt 1 og 2 over, og gå direkte til punkt 3 på næste side.
Montering samt justering af tilbehør skal udføres i hen-
hold til ovenstående beskrivelse. Tjek før hver brug, at
tilbehøret er korrekt monteret/justeret.
1. Afmontér håndtaget ved at løsne bolten på hver side (A).
2. Afmontering af øverste rygbøjle.
* Løsn de 4 skruer (B).
* Vip stængerne tilbage.
* Kør bøjlen af.
Monteringsvejledning
Montering af transportbeslag på Combi Frame med Panda Futura sæde
A
C
B
D

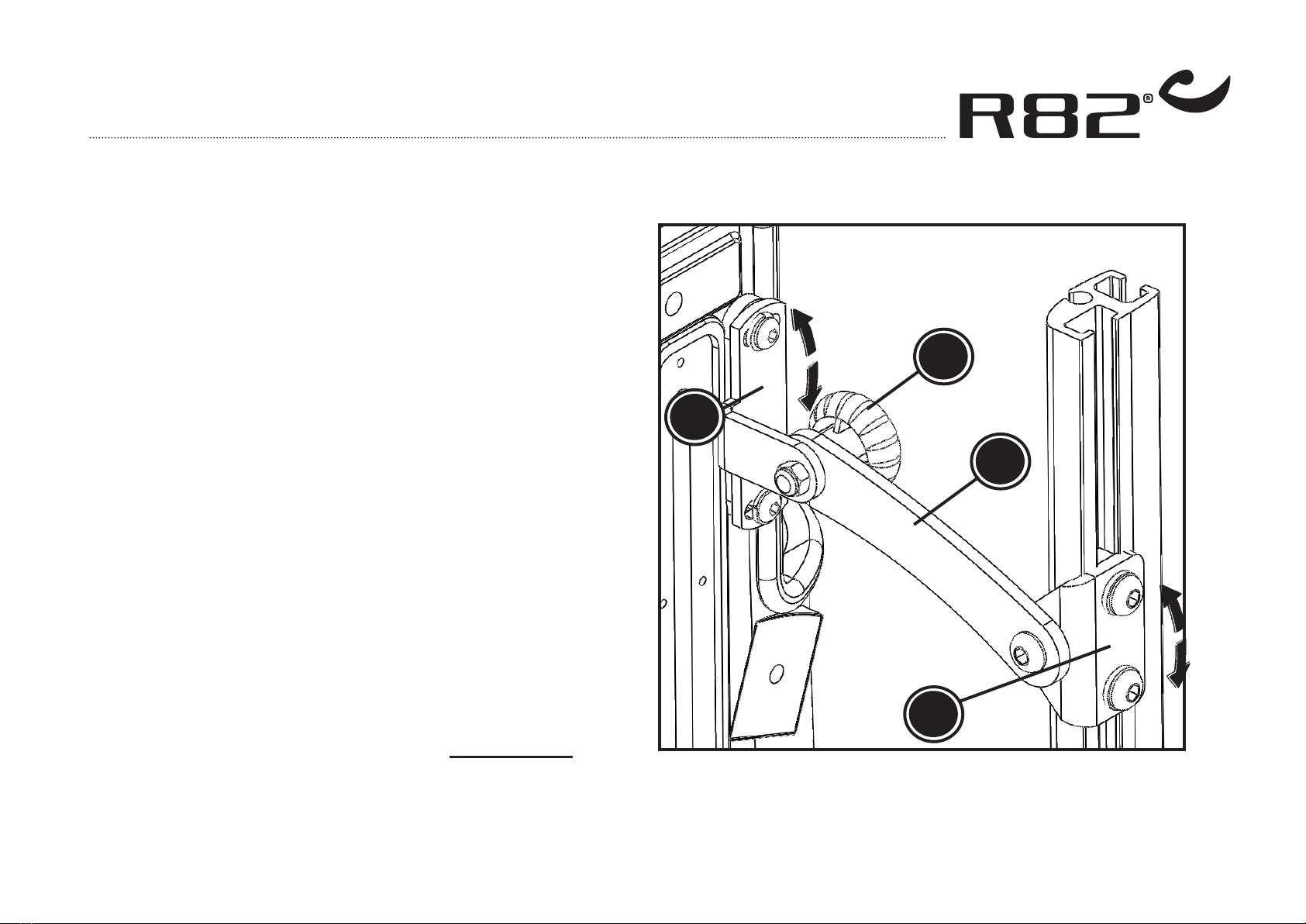

3. Sørg for at sæderyg og stelryg løber parallelt lodret.
* Montér beslag (A) på Combi Frame profilen. Vær opmærk-
som på, at beslaget er vendbart 180˚ alt efter kombination
af sæde- og stelstørrelse.
* Montér beslag (B) på Panda Futura ryggen, som vist på
tegningen. Vær opmærksom på, at beslaget er vendbart
180˚ alt efter kombination af sæde- og stelstørrelse.
* Fingerskruen (C) skrues i beslaget (B). Skru kontramøtrik-
ken på fingerskruen.
* Bøjlen (D) som er monteret på beslaget (A) klappes ned
over fingerskruen (C).
* Fingerskruen spændes.
* Beslaget (A) kan evt. løsnes for justering til sidst.
Sædet kan hurtigt afmonteres ved at løsne fingerskruen (C)
og løfte bøjlen (D) som er monteret på beslaget (A) af.
Der henvises til Combi Frame manualen på www.R82.com
Monteringsvejledning
Montering af transportbeslag på Combi Frame med Panda Futura sæde
A
BB
Denna monteringsanvisning gäller bara för montering
av transportbeslag för Panda Futura-sits. Combi Frame
måste även säkras separat beroende på vilket fotstöd
som monteras – se separat monteringsanvisning.
Fästanordningen MÅSTE monteras före transport.
På Combi Frame i storlek 3 med Panda Futura i storlek
4 sitter fästanordningen ovanför ryggbygeln. Hoppa över
steg 1 och 2 och gå direkt till steg 3 på nästa sida.
Alla inställningar, anpassningar och kompletteringar av
tillbehör måste sitta fast ordentligt och kontrolleras före
varje användning.
1. Ta bort körbygeln genom att lossa de två bultarna (A) på
båda sidor.
* Dra körbygeln uppåt.
2. Ta bort den övre ryggbygeln genom att lossa de fyra skru-
varna (B).
* Luta de vertikala stängerna bakåt.
* Skjut ryggbygeln uppåt.
Monteringsanvisning
Montering av transportbeslag på Combi Frame med Panda Futura-sits
A
C
B
D
3. Kontrollera att sitsens bakre del och baksidan av underredet
är lodrätt parallella.
* Montera fästanordningen (A) på Combi Frame-profilen.
OBS! Fästet är 180˚ vändbart beroende på kombinationen
av sits- och underredesstorlek.
* Montera fästanordningen (B) på Panda Futura-ryggstödet,
som bilden visar. OBS! Fästet är 180˚ vändbart beroende
på kombinationen av sits- och underredesstorlek.
* Skruva fast fingerskruven (C) i fästanordningen (B). Fäst
muttern i änden på fingerskruven.
* För bygeln (D) som är monterad på fästanordningen (A) över
fingerskruven (C).
* Dra åt fingerskruven.
* Fästanordningen (A) kan lossas om den behöver justeras.
Det är enkelt att ta loss sitsen genom att lossa fingerskruven (C)
och lyfta bygeln (D) som är monterad på fästanordningen (A).
På hemsidan finns manual för Combi Frame www.R82.com
Monteringsanvisning
Montering av transportbeslag på Combi Frame med Panda Futura-sits
A
BB
Denne veiledningen gjelder kun transportbeslag for
Panda Futura setet. Combi Frame understellet skal
sikres separat, alt etter hvilken fotstøtte som er montert
– se monteringsveiledninger.
Beslaget SKAL monteres ved transport i bil.
Ved kombinasjonen av Combi Frame str. 3 med Panda
Futura str. 4, skal beslagene sitte over ryggbøylen. Hopp
over pkt. 1 og 2, og gå direkte til pkt. 3 på neste side.
Montering og justering av tilbehøret skal utføres iht
ovenfor nevnte beskrivelse. Sjekk hver gang før bruk
at tilbehøret er korrekt montert/justert.
1. Demonter håndtaket ved å løsne bolten på hver side (A).
2. Demontering av øverste ryggbøyle.
* Løsne de 4 skruene (B).
* Vipp stengene tilbake.
* Ta av ryggbøylen.
Monteringsveiledning
Montering av transportbeslag på Combi Frame med Panda Futura sete
A
C
B
D
3. Påse at seterygg og understellsrygg løper parallelt og lod-
drett.
* Monter beslag (A) på Combi Frame profilen. Påse at be-
slaget er vendbart 180º, alt etter kombinasjon av sete- og
understellstørrelse.
* Monter beslag (B) på Panda Futura ryggen, som vist på
tegningen. Påse at beslaget er vendbart 180º, alt etter
kombinasjon av sete- og understellstørrelse.
* Fingerskruen (C) skrus i beslaget (B). Skru mutteren på
fingerskruen.
* Bøylen (D) som er montert på beslaget (A) slås ned over
fingerskruen (C).
* Fingerskruen skrus fast.
* Beslaget (A) kan event. løsnes for justering til slutt.
Setet kan raskt demonteres ved å løsne fingerskruen (C) og
løfte av bøylen (D) som er montert på beslaget (A).
Der vises til Combi Frame manualen på www.R82.com
Monteringsveiledning
Montering av transportbeslag på Combi Frame med Panda Futura sete
A
BB
Tämä asennusohje soveltuu ainostaan Panda Futura
-istuimen kuljetuskannattimeen. Combi Frame -alusta
pitää kiinnittää myös erikseen, riippuen asennetusta jal-
katuesta - katso erilliset asennusohjeet.
Kannatin TÄYTYY asentaa kuljettamista varten.
Combi Frame koko 3:ssa Panda Futuran koko 4 kanssa
kannatin sijaitsee selkänojan tangon yläpuolella. Ohita
vaiheet 1 ja 2, ja siirry vaiheeseen 3 seur. sivulla.
Kaikki säädöt ja lisävarusteiden kiinnittämiset on sijoitetta-
va ja tehtävä oikein ja tarkastettava aina ennen käyttöä.
1. Irrota työntötanko avaamalla 2 pulttia (A) kummallakin puo-
lella.
* Vedä työntötankoa ylöspäin.
2. Irrota selkänojan ylätanko avaamalla 4 ruuvia (B).
* Kallista pystytankoja taaksepäin.
* Liu'uta selkänojan tanko ylös.
Asennusohje
Kuljetuskannattimen asennus Combi Frame -alustaan, jossa Panda Futura -istuin
A
C
B
D
3. Varmista, että istuimen selkänoja ja alustan selkänoja ovat
yhdensuuntaiset ja pysty-suorassa.
* Asenna kannatin (A) Combi Framen profiiliin. Huomio, että
kannatin on käännettävissä 180 astetta riippuen istuimen ja
alustan koon yhdistelmästä.
* Asenna kannatin (B) Panda Futuran selkänojaan piirrokses-
sa esitetyllä tavalla. Huomio, että kannatin on käännettävissä
180 astetta riippuen istuimen ja alustan koon yhdistelmästä.
* Sormiruuvi (C) ruuvataan kannattimeen (B). Kiristä sormi-
ruuvin päässä oleva mutteri.
* Kannattimeen (A) asennettu tanko (D) viedään sormiruuvin
(C) yli.
* Kiristä sormiruuvi.
* Kannatinta (A) voidaan löysentää lopullisia säätöjä varten.
Istuin voidaan helposti irroittaa löysäämällä sormiruuvi (C) ja
nostamalla kannattimeen (A) kiinnitettyä tankoa (D).
Combi Frame manuaali internetissä: www.R82.com
Asennusohje
Kuljetuskannattimen asennus Combi Frame -alustaan, jossa Panda Futura -istuin
A
BB
This mounting instruction applies only to transport fitting
for the Panda Futura seat. The Combi Frame also has
to be secured separately depending on the foot support
mounted - see separate mounting instructions.
The fitting MUST be mounted for transportation.
On Combi Frame size 3 with Panda Futura size 4, the
fitting is placed above the back brace. Skip step 1 and 2,
and go to step 3 on next page.
Any adjustments and addition of accessories must be
placed and fitted correctly and checked before every use.
1. Remove the push brace by loosening the 2 bolts (A) on
each side.
* Pull up the push brace.
2. Remove the top back brace by loosening the 4 screws (B).
* Tilt back the vertical bars.
* Slide up the back brace.
Mounting instruction
Mounting transport tting on Combi Frame with Panda Futura seat
