LIEFERUMFANG

Luxmeter FLM 400 Data, 9V-Batterie, Messsonde, USB-Kabel, Soft-

ware, Tragetasche, Bedienungsanleitung

WARN- UND SICHERHEITSHINWEISE

Richten Sie sich nach den Anweisungen der Bedienungsanleitung.

Anleitung vor Benutzung des Gerätes lesen.

Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fach-

händler durchführen lassen.

Keine Warn- oder Sicherheitshinweise entfernen.

Gerät nicht in Kinderhände gelangen lassen.

EIGENSCHAFTEN

•Luxmessgerät mit einem Messbereich bis 400.000 Lux

•Messung in den Einheiten in Lux oder Foot-candle (Fc)

•Entpricht dem CIE-Standard

•Volle Cosinuskorrektur bei schrägem Lichteinfall

•Data-Hold-Funktion

•Peak-Hold-Funktion (zur Verfolgung schneller Änderungen der Beleuch-

tungsstärke bereits ab 10μs)

•Automatische Nullsetzung

•Automatische Korrektur für nicht standardmäßige Lichtquellen

•Automatische Abschaltung

•Relativablesung

•MAX-/MIN-Messung

•1,5 Messungen pro Sekunde

All manuals and user guides at all-guides.com

UMGANG UND PFLEGE

•Messinstrumente generell sorgsam behandeln.

•Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas Was-

ser tränken).

•Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder

die Tasche packen, wenn es absolut trocken ist.

•Transport nur in Originalbehälter oder -tasche.

BESTIMMUNGSGEMÄßE VERWENDUNG

•Messung der Beleuchtungsstärke in den Einheiten Lux und Foot-candle

(Fc) und Auslesen der gespeicherten Daten nach Übertragung auf PC

•Hohe Genauigkeit und kurze Anspechzeit

•Mit langlebiger Silikon-Fotodiode und Spektralfilter

•Großes LC-Display mit 4.000 Zeichen

•41 analoge Bargraphen (Balkenanzeige)

•99 Speicherplätze für direkten Abruf am Instrument

•16.000 verfügbare Speicherplätze

•Mit Software zur Datenauswertung

•4 Messbereiche

•USB-Anschluss für Übertragung auf PC

All manuals and user guides at all-guides.com

TECHNISCHE DATEN

Max. Messbereich 400.000 Lux

Genauigkeit ± 5 % (±10 Digits) (< 10.000 Lux)

± 10 % (±10 Digits) (> 10.000 Lux)

Displayauflösung 0,1 Lux

Anzeige 3 3/4-stelliges LCD mit Balkenanzeige

Messbereich 400 Lux / 4000 Lux / 40 KLux / 400 KLux

und

40 Fc / 400 Fc / 4000 Fc / 40 KFc

Anzeige bei Überschrei-

ten des Messbereichs „OL“

Wiederholbarkeit ±3%

Abtastrate 1,5 x / Sek.

Messsonde Silikon-Fotodiode mit Spektralfilter

Spektralempfindlichkeit CIE photopisch

Spektralgenauigkeit CIE V -Funktion (f1< 6 %)

Cosinusempfindlichkeit f2< 2 % (Korrektur bei schräg einfallendem

Licht)

Temperaturbereich 0 bis +40°C (32 bis 104°F)

Luftfeuchtigkeit 0 bis 80% RH

Ausgang USB

Stromversorgung 9V NiMh

Abmessungen Sonde 115 x 60 x 27 mm

Abmessungen Gerät 203 x 75 x 50 mm

Länge Messsonde 115 mm

Gewicht 390 Gr.

BEACHTE

1 Fc = 10,76 Lux

1 KLux = 1000 Lux

1 KFc = 1000 Fc

All manuals and user guides at all-guides.com

BEDIENFELD

1) AN/AUS-Schalter

2) Messsonde

3) Anschluss Messsonde

4) LC-Display

5) USB-Anschluss

6) UNITS: Auswahl der Einheit (Lux oder Fc)

7) RANGE/APO: Auswahl Messbereich

8) BACKLIGHT/LOAD: Hintergrundbeleuchtung / Laden der Daten

9) REC/SETUP: Speichern / Einstellungen

10) MAX/MIN / : Maximum-Minimum / AUF

11) REL / : Relative Ablesung / Rechts

12) PEAK / : Höchstwert / Links

13) HOLD / : Messwerte einfrieren / AB

∆

12 11

All manuals and user guides at all-guides.com

BATTERIE

Vor erstmaliger Inbetriebnahme oder wenn die Batteriezustandsanzeige

einen niedrigen Ladezustand anzeigt, neue Batterie einlegen. Dazu Ge-

rät ausschalten, Batteriefachdeckel öffnen und neue Batterie einlegen.

Dabei auf korrekte Polarität achten. Batteriefach wieder schließen.

Beachte

Wenn sich das Gerät nicht ein- oder ausschalten läßt, muss die Batterie

ersetzt werden.

MESSSONDE ANSCHLIESSEN

Vor Inbetriebnahme die mitgelieferte Messsonde mit der dafür vorge-

sehenen Buchse an der Gehäuseoberseite fest verbinden. Nach

Abnehmen der Schutzkappe kann mit der Messung begonnen werden.

BEDIENUNG

AN/AUS

Mit Taste AN/AUS Gerät einschalten und auch nach Gebrauch wieder

ausschalten.

Schutzkappe des Sensors entfernen und horizontal auf die Lichtquelle

richten.

EINHEITEN

Mit Taste UNITS die gewünschte Einheit Lux oder Foot-candle (Fc) aus-

wählen. Mit Taste RANGE/APO den Messbereich bestimmen.

All manuals and user guides at all-guides.com

all-guides.com

AUTOMATISCHE ABSCHALTUNG

Das Gerät ist mit einer automatischen Abschaltung ausgestattet. Diese

ist nach dem Einschalten automatisch aktiv; Displayanzeige:

Wenn keine Tastenbetätigung erfolgt, schaltet sich das Gerät nach

20 Min. automatisch aus. Tasten RANGE/APO und REC/Setup gleich-

zeitig gedrückt halten, um die automatische Abschaltung auszuschal-

ten; die entsprechende Displayanzeige verschwindet. Tasten RANGE/

APO und REC/Setup gleichzeitig gedrückt halten, um die automatische

Abschaltung wieder einzuschalten.

MESSBEREICH

Wenn das Gerät „OL“ anzeigt, übersteigt die Helligkeit den gewählten

Messbereich; in diesem Fall den nächst höheren Messbereich wählen.

Der Messbereich wird unten im Display angezeigt:

Lux 400 / 4K / 40K / 400K

Fc 40 / 400 / 4K / 40K

Zur Auswahl des Messbereichs RANGE drücken.

HOLD-FUNKTION

HOLD drücken, um den aktuellen Messwert festzuhalten (die Messung

stoppt); Displayanzeige: MANU HOLD. HOLD erneut drücken, um in

den Messmodus zurückzukehren.

PEAK-FUNKTION

Mit der PEAK-HOLD-Funktion können kurzzeitige Spitzen (nach oben

und unten) aufgezeichnet werden.

Dazu PEAK drücken, um die Funktion zu aktivieren.

Displayanzeige: „MANU Pmax“ -> Aufzeichnung positiver Spitzen.

PEAK erneut drücken.

Displayanzeige: „MANU Pmin“ -> Aufzeichnung negativer Spitzen.

PEAK erneut drücken, um die Funktion zu verlassen.

All manuals and user guides at all-guides.com

MAX/MIN-FUNKTION

In der MAX/MIN-Funktion können die höchsten (MAX) und niedrigsten

(MIN) Werte abgelesen werden.

Dazu Taste MAX/MIN drücken, um die Funktion zu aktivieren.

Displayanzeige: „MANU MAX“. Nun werden die höchsten gemes-

senen Werte angezeigt.

Taste MAX/MIN erneut drücken.

Displayanzeige: MANU MIN“. Nun werden die niedrigsten gemes-

senen Werte angezeigt.

Taste MAX/MIN erneut drücken, um die Funktion wieder zu verlassen.

RELATIV-FUNKTION

Mit der Relativ-Funktion kann das Gerät auf „0“ gesetzt werden; alle

nachfolgenden Messungen in dieser Funktion werden dann mit dem

Nullwert in Beziehung gesetzt. Dazu Taste REL drücken. Displayan-

zeige „MANU REL“. Taste REL erneut drücken, um die Funktion wieder

zu verlassen.

USB-ANSCHLUSS

Gerät über USB-Anschluss und Datenkabel mit PC verbinden. Display-

anzeige .

HINTERGRUNDBELEUCHTUNG

Zum Einschalten der Hintergrundbeleuchtung Taste drücken; zum

Ausschalten Taste erneut drücken.

Um Batterieleistung zu sparen schaltet sich die Hintergrundbeleuch-

tung automatisch nach einiger Zeit aus.

EINSTELLUNG VON ZEIT UND ABTASTRATE

Tasten REC/SETUP und UNITS zusammen gedrückt halten. Oben links

im Display beginnt die Uhrzeit zu blinken. Mit den Tasten MAX/MIN

oder HOLD die Werte nach oben oder unten verändern.

All manuals and user guides at all-guides.com

Mit den Tasten PEAK und REL

> Stunde > Minute > Sekunde > Abtastrate > Tag > Monat

> Wochentag > Jahr ansteuern.

Tasten REC/SETUP and UNITS erneut zusammen gedrückt halten, um

die Funktion zu verlassen.

SPEICHERN

Taste REC/SETUP drücken, um den aktuellen Messwert zu speichern.

Displayanzeige oben rechts: MEM + vergebener Speicherplatz.

Taste LOAD 5 Sek. gedrückt halten, um die gespeicherten Daten

zu laden. Displayanzeige oben rechts: wieder MEM + Speicherplatz.

Nun kann mit den Tasten MAX/MIN oder HOLD nach oben oder unten

geblättert werden. Taste LOAD erneut ca. 5 Sek. gedrückt halten, um

diese Funktion zu verlassen. (Das Gerät hat 99 interne Speicherplätze).

DATALOGGER

Zunächst Zeit und Abtastrate einstellen (siehe S. 8); die Standard-Ab-

tastrate ist 1 Sek. Taste REC/SETUP ca. 5 Sek. gedrückt halten, um

die Datalogger-Funktion zu starten. Displayanzeige oben rechts: MEM

- blinkend. Um Werte zu speichern, REC/SETUP drücken. Displayan-

zeige oben rechts: MEM + vergebener Speicherplatz. Taste REC/SET-

UP erneut ca. 5 Sek. gedrückt halten, um diese Funktion zu beenden.

Wenn der Speicher voll ist, zeigt das Display „OL“ an. Tasten REC/

SETUP und LOAD gleichzeitig gedrückt halten, um die 99 gespeicher-

ten Messwerte zu löschen. Displayanzeige oben rechts: MEM CL.

Wenn die Messung abgeschlossen ist, Sensor mit der Schutzkappe ab-

decken und Gerät ausschalten.

All manuals and user guides at all-guides.com

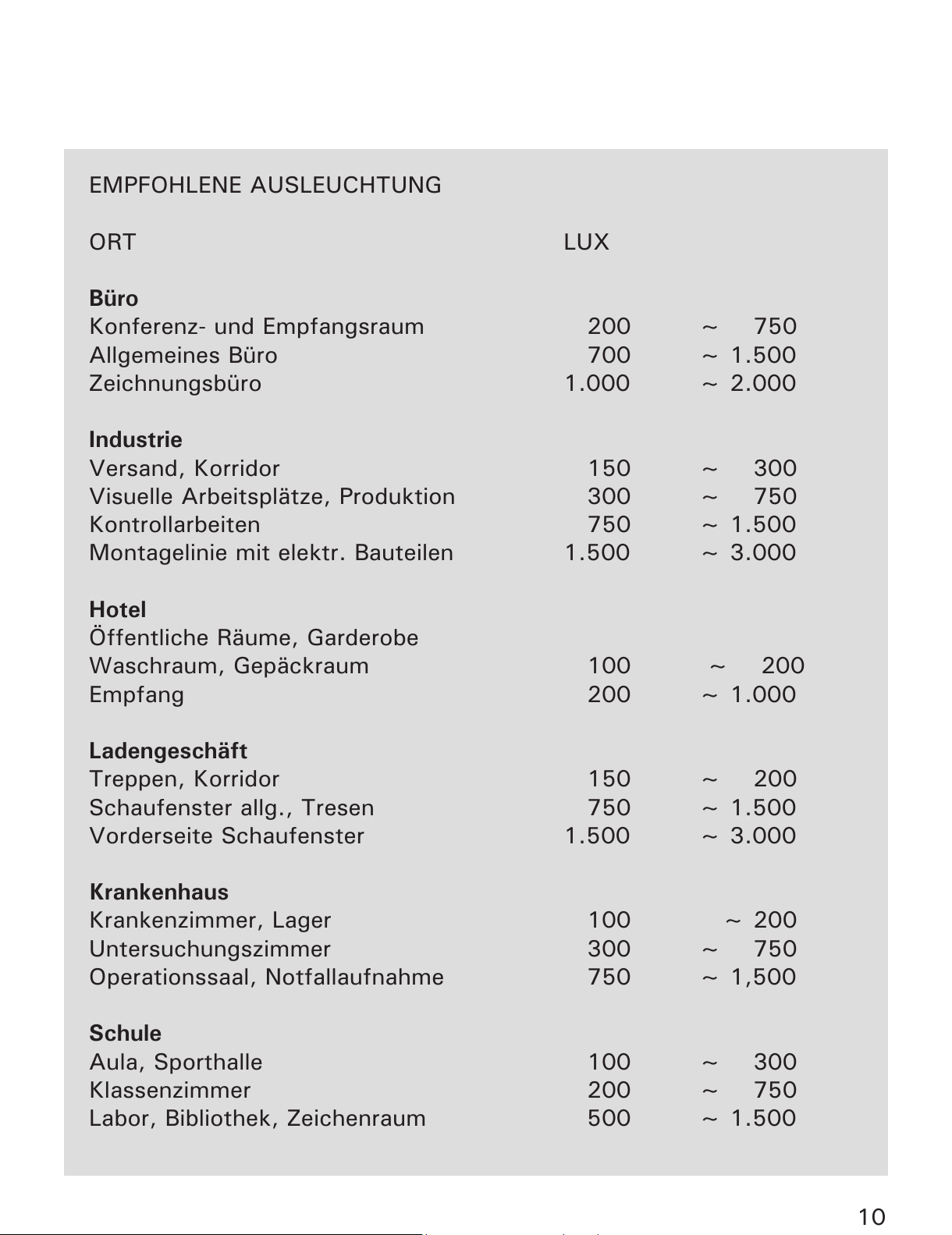

EMPFOHLENE AUSLEUCHTUNG

ORT LUX

Büro

Konferenz- und Empfangsraum 200 ~ 750

Allgemeines Büro 700 ~ 1.500

Zeichnungsbüro 1.000 ~ 2.000

Industrie

Versand, Korridor 150 ~ 300

Visuelle Arbeitsplätze, Produktion 300 ~ 750

Kontrollarbeiten 750 ~ 1.500

Montagelinie mit elektr. Bauteilen 1.500 ~ 3.000

Hotel

Öffentliche Räume, Garderobe

Waschraum, Gepäckraum 100 ~ 200

Empfang 200 ~ 1.000

Ladengeschäft

Treppen, Korridor 150 ~ 200

Schaufenster allg., Tresen 750 ~ 1.500

Vorderseite Schaufenster 1.500 ~ 3.000

Krankenhaus

Krankenzimmer, Lager 100 ~ 200

Untersuchungszimmer 300 ~ 750

Operationssaal, Notfallaufnahme 750 ~ 1,500

Schule

Aula, Sporthalle 100 ~ 300

Klassenzimmer 200 ~ 750

Labor, Bibliothek, Zeichenraum 500 ~ 1.500

All manuals and user guides at all-guides.com
