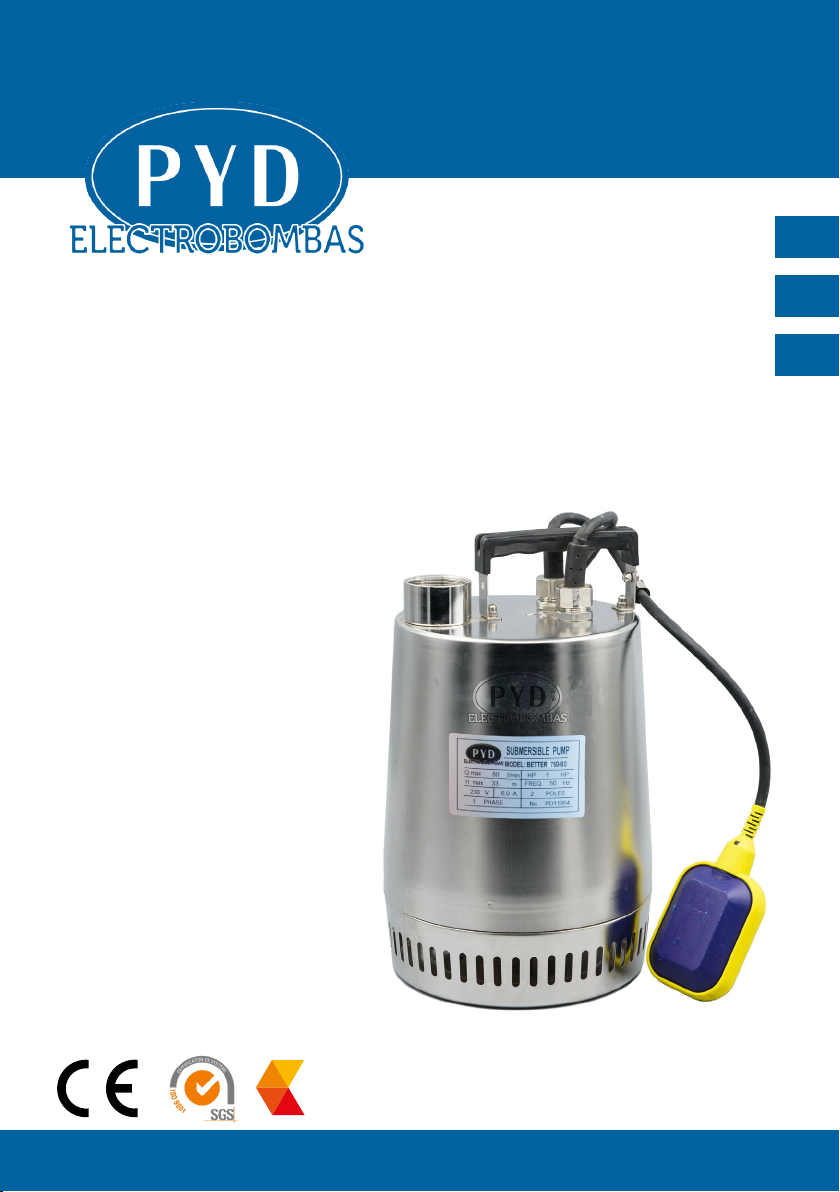

ELECTROBOMBA

DE ACHIQUE

Serie

BETTER Y BETTER2

www.proindecsa.com / proindecsa@proindecsa.com

MANUAL DE INSTALACIÓN Y MANTENIMIENTO

ELECTROBOMBA DE ACHIQUE SERIE BETTER 1 Y 2

ESP

Asa

Tapadera

Rodamiento Superior

Rodamiento

Cierre Mecánico

Placa de Sellado

Impulsor

Voluta

Rejilla

Rodamiento Inferior

Rodamiento

Rotor

Estator

Cable

Condensador

Carcasa del motor

Carcasa de la bomba

www.proindecsa.com / proindecsa@proindecsa.com

MANUAL DE INSTALACIÓN Y MANTENIMIENTO

ELECTROBOMBA DE ACHIQUE SERIE BETTER 1 Y 2

ESP

Advertencia: Al utilizar la bomba, deben seguirse siempre las precauciones básicas de seguridad

para reducir el riesgo de lesiones personales y daños al equipo.

1. Desconecte la alimentación antes de realizar el mantenimiento de la bomba.

2. Asegúrese de la temperatura ambiente. La temperatura ambiente admisible oscila entre 30ºF

(0ºC) y 104º F(40ºC).

3. Conecte a la tensión adecuada. No conecte a cualquier voltaje que no sea el mostrado en las

bombas.

4. Mantenga a los niños alejados. Nunca se debe permitir la presencia de niños en la zona de

trabajo. No permita que manipulen máquinas, herramientas o alargadores.

5. Almacene los equipos inactivos. Cuando no se utilicen, las bombas deben almacenarse en un

lugar seco para evitar la oxidación. Guarde siempre los equipos bajo llave y manténgalas fuera del

alcance de los niños.

6. Mantenga las bombas cuidadosamente. Inspeccione periódicamente los cables de las herra-

mientas y, si están dañados, hágalos reparar por un técnico autorizado.

7. Nunca levante este producto tirando del cable de alimentación eléctrica.

8. Nunca utilice un cable adicional para alimentar esta unidad.

9. Nunca enchufe este producto a la corriente eléctrica mientras esté sobre una supercie mojada

o húmeda.

10. No utilice este producto con líquidos inamables, gasolina o productos químicos. Pueden

producirse daños en las piezas, incendios, explosiones o lesiones graves.

1. ADVERTENCIAS Y PRECAUCIONES DE SEGURIDAD

www.proindecsa.com / proindecsa@proindecsa.com

MANUAL DE INSTALACIÓN Y MANTENIMIENTO

ELECTROBOMBA DE ACHIQUE SERIE BETTER 1 Y 2

ESP

2. SOLUCIÓN DE PROBLEMAS

Compruebe la tabla de vez en cuando. Puede ofrecerle algunas soluciones a los problemas duran-

te el funcionamiento y el mantenimiento, y así ahorrar su tiempo y dinero.

SÍNTOMAS POSIBLES CAUSAS SOLUCIÓN

La bomba funciona pero su-

ministra poca o ninguna agua

1. Sólidos atrapados en el

impulsor

2. Nivel de agua demasiado

bajo, la bomba está fuera del

agua

3. El motor no funciona o no

funciona a plena velocidad

4. Gira en una dirección

incorrecta

5. Impulsor obstruido o des-

gastado

1. Desmontar, limpiar

2. Colocar la bomba a una

nueva posición

3. Comprobar la tensión de la

alimentación

4. Intercambiar dos fases en

el motor de arranque

5. Limpie los residuos o susti-

tuya el impulsor

La unidad de motor se sobre-

calienta

1. Tensión de línea demasia-

do baja

2. Sección del cableado

demasiado pequeña

3. Trabajo fuera de curva

4. Eje desgastado u obstruido

5. Junta rota o con fugas

1. Compruebe la tensión o

póngase en contacto con la

compañía eléctrica

2. Sustitúyalo

3. Ajustar la presión de

trabajo

4. Sustituirlo o movilizarlo

5. Sustituir la junta y secar el

motor

La bomba funciona de forma

ruidosa o vibra excesivamente

1. Eje doblado

2. Cojinete desgastado

3. Perno de la junta ojo

1. Enderezar el eje

2. Sustituir el rodamiento

3. Apretar el tornillo

La bomba consume demasia-

do amperaje

1. La bomba funciona a una

altura inferior a la especica-

da. Fuera de curva

2. El motor funciona con una

tensión inferior a la requerida

1. Ajustar la bomba a su

altura especicada

2. Compruebe la tensión o

póngase en contacto con la

compañía eléctrica

www.proindecsa.com / proindecsa@proindecsa.com

MANUAL DE INSTALACIÓN Y MANTENIMIENTO

ELECTROBOMBA DE ACHIQUE SERIE BETTER 1 Y 2

ESP

3. TRANSPORTE

Las máquinas en cuestión serán suministradas en embalajes adecuados para garantizar una

protección apropiada durante todas las fases de transporte. Si al recibir la mercancía, el

emba- laje está dañado, es necesario asegurarse de que la máquina no haya sufrido daños

durante el transporte y que no haya sido manipulada. En el caso de que se encuentren daños

en el equipo o se detecte la falta de alguna parte de la máquina, se debe avisar inmediatamente

al transportista y al fabricante, suministrando la correspondiente documentación fotográca.

Los materiales utilizados para proteger el aparato durante el transporte deberán desecharse

utilizando los canales de eliminación existentes en el país de destino.

4. ELEVACIÓN Y DESPLAZAMIENTO

Para cualquier operación de elevación y desplazamiento el operador deberá utilizar los dispo-

sitivos de protección individual mínimos requeridos para las operaciones que se deban realizar

(calzado de seguridad, guantes y casco protector).

Las máquinas, con un peso propio superior a 25 kg, deberán ser desplazadas utilizando los

sistemas de desplazamiento adecuados con capacidad superior al peso de la máquina que se

va a manipular (ver el peso indicado en el embalaje). Si fuera necesario el uso de correas para

la manipulación de la máquina, estas deberán estar en buen estado de conservación y deberán

poseer la resistencia adecuada al peso de la máquina que se va a manipular.

Las bombas con peso <25 kg podrán ser elevadas manualmente por el operador sin ayuda de

medios elevadores.

5. ALMACENAMIENTO

El equipo deberá almacenarse siempre en lugares cubiertos, no excesivamente húmedos,

protegidos de los agentes atmosféricos y con temperaturas comprendidas entre -10°C y 40°C,

evitando la exposición directa a los rayos solares. Si la máquina debe almacenarse durante

largos periodos, es recomendable no retirarla de su embalaje.

www.proindecsa.com / proindecsa@proindecsa.com

INSTALLATION AND MAINTENANCE MANUAL

BILGE PUMP SERIES BETTER 1 AND 2

ENG

Warning: When operating the pump, basic safety precautions should always be followed to reduce

the risk of personal injury and damage to the equipment.

1. Disconnect power before servicing the pump.

2. Be sure of the ambient temperature. The allowable ambient temperature ranges from 30°F (0°C)

to 104°F (40°C).

3. Connect to proper voltage. Do not connect to any voltage other than that shown on the pumps.

4. Keep children away. Children should never be allowed in the work area. Do not allow them to

handle machines, tools or extension cords.

5. Store idle equipment. When not in use, pumps should be stored in a dry place to prevent rusting.

Always store equipment under lock and key and keep out of the reach of children.

6. Maintain pumps carefully. Periodically inspect tool cables and, if damaged, have them repaired

by an authorised technician.

7. Never lift this product by pulling on the power supply cord.

8. Never use an extra cord to power this unit.

9. Never plug this product into an electrical outlet while it is on a wet or damp surface.

10. Do not use this product with ammable liquids, gasoline or chemicals. Damage to parts, re,

explosion or serious injury may result.

1. SAFETY WARNINGS AND PRECAUTIONS

www.proindecsa.com / proindecsa@proindecsa.com

INSTALLATION AND MAINTENANCE MANUAL

BILGE PUMP SERIES BETTER 1 AND 2

ENG

2. PROBLEM SOLVING

Check the table from time to time. It can offer you some solutions to problems during operation

and maintenance, thus saving your time and money.

SYMPTOMS POSSIBLE CAUSES SOLUTION

Pump runs but delivers little

or no water

1. Solids trapped in the

impeller.

2. Water level too low, pump is

out of water.

3. Motor does not run or does

not run at full speed.

4. Rotates in wrong direction

5. Impeller clogged or worn

impeller

1. Dismantle, clean

2. Move pump to a new

position

3. Check power supply

voltage

4. Interchange two phases on

the starter motor.

5. Clean debris or replace

impeller.

Motor unit overheats 1. Line voltage too low

2. Wiring section too small

3. Working out of bend

4. Worn or clogged shaft

5. Seal broken or leaking

1. Check the voltage or

contact the power supply

company.

2. Replace it

3. Adjust the working pressure

4. Replace or move it

5. Replace the gasket and dry

the engine.

Pump runs noisily or vibrates

excessively

1. Bent shaft

2. Worn bearing

3. Loose seal bolt

1. Straighten the shaft

2. Replace the bearing

3. Tighten the screw

Pump draws too much

amperage

1. The pump operates below

the specied head. Out of

curve

2. Motor running at lower

voltage than required.

1. Adjust the pump to its

specied height.

2. Check the voltage or

contact the power company.

www.proindecsa.com / proindecsa@proindecsa.com

INSTALLATION AND MAINTENANCE MANUAL

BILGE PUMP SERIES BETTER 1 AND 2

ENG

3. TRANSPORT

The machines in question shall be supplied in suitable packaging to ensure proper protec-

tion during all stages of transport. If, on receipt of the goods, the packaging is damaged, it is

necessary to ensure that the machine has not been damaged during transport and that it has

not been tampered with. In the event of damage to the equipment or if any part of the machine

is found to be missing, the transporter and the manufacturer must be notied immediately and

the corresponding photographic documentation must be provided. Materials used to protect

the equipment during transport must be disposed of using the disposal channels existing in the

country of destination.

4. LIFTING AND MOVING

For all lifting and moving operations, the operator must use the minimum personal protective

equipment required for the operations to be carried out (safety footwear, gloves and protective

helmet).

Machines with a weight of more than 25 kg must be moved using suitable moving systems with

a capacity greater than the weight of the machine to be handled (see the weight indicated on

the packaging). If it is necessary to use belts for handling the machine, these must be in good

condition and must be of adequate strength for the weight of the machine to be handled.

Pumps weighing < 25 kg may be lifted manually by the operator without the aid of lifting gear.

5. STORAGE

The equipment must always be stored in covered places, not excessively humid, protected from

atmospheric agents and with temperatures between -10°C and 40°C, avoiding direct exposure

to sunlight. If the machine is to be stored for long periods, it is advisable not to remove it from

its packaging.

www.proindecsa.com / proindecsa@proindecsa.com

MANUEL D’INSTALLATION ET D’ENTRETIEN

POMPE DE CALE SÉRIE BETTER 1 ET 2

FRA

Avertissement : Lors de l’utilisation de la pompe, des précautions de sécurité de base doivent

toujours être respectées an de réduire le risque de blessures corporelles et de dommages à

l’équipement.

1. débrancher l’alimentation électrique avant de procéder à l’entretien de la pompe.

2. Assurez-vous de la température ambiante. La température ambiante admissible est comprise

entre 0°C et 40°C.

3. Connectez à la tension appropriée. Ne connectez pas à une tension autre que celle indiquée sur

les pompes.

4. Gardez les enfants à l’écart. Les enfants ne doivent jamais être autorisés à se trouver dans la

zone de travail. Ne les laissez pas manipuler des machines, des outils ou des rallonges électri-

ques.

5. Stockez les équipements inutilisés. Lorsqu’elles ne sont pas utilisées, les pompes doivent être

stockées dans un endroit sec pour éviter la rouille. Stockez toujours l’équipement sous clé et

gardez-le hors de portée des enfants.

6. Entretenez soigneusement les pompes. Contrôler périodiquement les câbles de l’outil et, s’ils

sont endommagés, les faire réparer par un technicien agréé.

7. Ne soulevez jamais ce produit en tirant sur le cordon d’alimentation.

8. N’utilisez jamais de cordon supplémentaire pour alimenter cet appareil.

9. Ne branchez jamais ce produit sur une prise électrique lorsqu’il se trouve sur une surface moui-

llée ou humide.

10. N’utilisez pas ce produit avec des liquides inammables, de l’essence ou des produits chimi-

ques. Des dommages aux pièces, un incendie, une explosion ou des blessures graves peuvent en

résulter.

1. AVERTISSEMENTS ET PRÉCAUTIONS DE SÉCURITÉ

www.proindecsa.com / proindecsa@proindecsa.com

MANUEL D’INSTALLATION ET D’ENTRETIEN

POMPE DE CALE SÉRIE BETTER 1 ET 2

FRA

2. LA RÉSOLUTION DE PROBLÈMES

Vériez le tableau de temps en temps. Il peut vous offrir quelques solutions aux problèmes rencontrés

lors de l’utilisation et de l’entretien, vous permettant ainsi d’économiser votre temps et votre argent.

SYMPTÔMES CAUSES POSSIBLES SOLUTION

La pompe fonctionne mais ne

fournit que peu ou pas d’eau

1. Solides piégés dans la roue

à aubes.

2. Niveau d’eau trop bas, la

pompe est hors d’eau.

3. Le moteur ne fonctionne

pas ou ne fonctionne pas à

pleine vitesse.

4. La pompe tourne dans le

mauvais sens.

5. L’hélice est obstruée ou

usée

1. Démonter, nettoyer

2. Déplacer la pompe vers une

nouvelle position

3. Vérier la tension

d’alimentation

4. Intervertir deux phases sur

le moteur du démarreur.

5. Nettoyer les débris ou

remplacer la roue.

L’unité moteur surchauffe 1. Tension de ligne trop faible

2. Section de câblage trop

petite

3. Travail en dehors du virage

4. Arbre usé ou bouché

5. Joint d’étanchéité cassé ou

qui fuit

1. Vériez la tension ou

contactez la compagnie

d’alimentation.

2. Remplacez-la

3. Réglez la pression de travail

4. Remplacez ou déplacez-la

5. Remplacez le joint et sé-

chez le moteur.

The pump runs noisily or

vibrates excessively.

1. Arbre plié

2. Roulement usé

3. Boulon d’étanchéité des-

serré

1. Redressez l’arbre

2. Remplacer le roulement

3. Serrer la vis

Pump consumes too much

amperage

1. La pompe fonctionne en

dessous de la hauteur de

chute spéciée. Hors de la

courbe

2. Le moteur fonctionne à

une tension inférieure à celle

requise.

1. Réglez la pompe à la

hauteur spéciée.

2. Vériez la tension ou

contactez la compagnie

d’électricité.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels PYD Electrobombas Pompe à eau

PYD Electrobombas

PYD Electrobombas POOL Series Mode d’emploi

PYD Electrobombas

PYD Electrobombas MOTORES 6 Guide de sécurité

PYD Electrobombas

PYD Electrobombas PC Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas uPVC Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas LION-150SW Series Manuel

PYD Electrobombas

PYD Electrobombas LKS Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas V Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas ST Series Mode d’emploi

PYD Electrobombas

PYD Electrobombas PCV Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas PH Series Manuel utilisateur

PYD Electrobombas

PYD Electrobombas MULTI 800 Mode d'emploi

PYD Electrobombas

PYD Electrobombas MP Series Manuel utilisateur

PYD Electrobombas

PYD Electrobombas VERTI Manuel utilisateur

PYD Electrobombas

PYD Electrobombas SBM Series Manuel utilisateur

PYD Electrobombas

PYD Electrobombas XKS Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas KBS Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas CTV Series Mode d’emploi

PYD Electrobombas

PYD Electrobombas NM Series Manuel utilisateur

PYD Electrobombas

PYD Electrobombas KS Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas WQ Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas KS Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas MOTOR 8 Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas BOMBA Series Mode d'emploi

PYD Electrobombas

PYD Electrobombas CX Series Mode d'emploi

Manuels Pompe à eau populaires d'autres marques

Neptun

Neptun NPHW 5500 Manuel utilisateur

Sensidyne

Sensidyne Gilian BDX-II Instructions d'installation et d'utilisation

Draper

Draper 47808 Manuel utilisateur

Trolla

Trolla 12820 Manuel utilisateur

Sunfab

Sunfab SVH Series Manuel utilisateur

WilTec

WilTec 50740 Manuel utilisateur

Fieldmann

Fieldmann FVC 5015 EK Manuel utilisateur

Everbilt

Everbilt EFSUB5-122HD Manuel utilisateur

Graco

Graco Husky 3300e Manuel utilisateur

esotec

esotec 101018 Manuel utilisateur

moyno

moyno 2000 CC Manuel utilisateur

Becker

Becker BASIC VASF 2.80/1-0.AC230 Manuel utilisateur

Sykes AmeriPumps

Sykes AmeriPumps GP100M Guide de dépannage

DUROMAX

DUROMAX XP WX Series Manuel utilisateur

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Manuel utilisateur

Franklin Electric

Franklin Electric IPS Manuel utilisateur

Xylem

Xylem e-1532 Series Manuel utilisateur

Milton Roy

Milton Roy PRIMEROYAL Manuel utilisateur
