PYD Electrobombas uPVC Series Mode d'emploi
MANUAL DE INSTALACIÓN
DE TUBERÍAS
ESP
ENG
FRA
Por favor, lea atentamente este manual antes del uso del equipo.
Please, read this manual carefully before using the equipment.
cepreven
entidad asociada a
MANUAL DE
INSTALACIÓN
DE TUBERÍAS
Serie
uPVC
V1.0 C. 220707 M. 220707
www.proindecsa.com / proindecsa@proindecsa.com
MANUAL DE INSTALACIÓN
DE TUBERÍAS uPVC
2
ESP
Cada tubo se izará suspendido del gancho de montaje
colocado lo más alto posible para después ir bajando
con sumo cuidado hasta apoyar dicha brida de jación
sobre el brocal o bien sobre los soportes transversales.
A continuación y por medio de otra brida de jación, se
suspende toda la carga. La brida de jación inferior no
se soltará hasta que se haya asegurado que la carga
dependa totalmente de la brida de sujeción superior.
El cable conductor eléctrico debe jarse a la tubería en
la parte superior e inferior de cada unión por medio de
collarines. Se procurará protegerlo de todo rozamiento
con los bordes del pozo ya que podría deteriorarse.
Importante: Comprobar el aislamiento del cable
durante la instalación con un medidor de aislamiento,
especialmente al bajar la bomba debajo del nivel del
agua.
Conectar el cable del medidor al entubado del pozo y
el otro a las partes unidas de los cobres perfectamente
secos y aislados de tierra. Continuar haciendo la
comprobación al bajar cada tramo del tubo. En caso de
deterioro del cable la resistencia de aislamiento bajará
considerablemente. No se puede proseguir el montaje
sin antes solucionar esta anomalía.
www.proindecsa.com / proindecsa@proindecsa.com
3
ESP
MANUAL DE INSTALACIÓN
DE TUBERÍAS uPVC

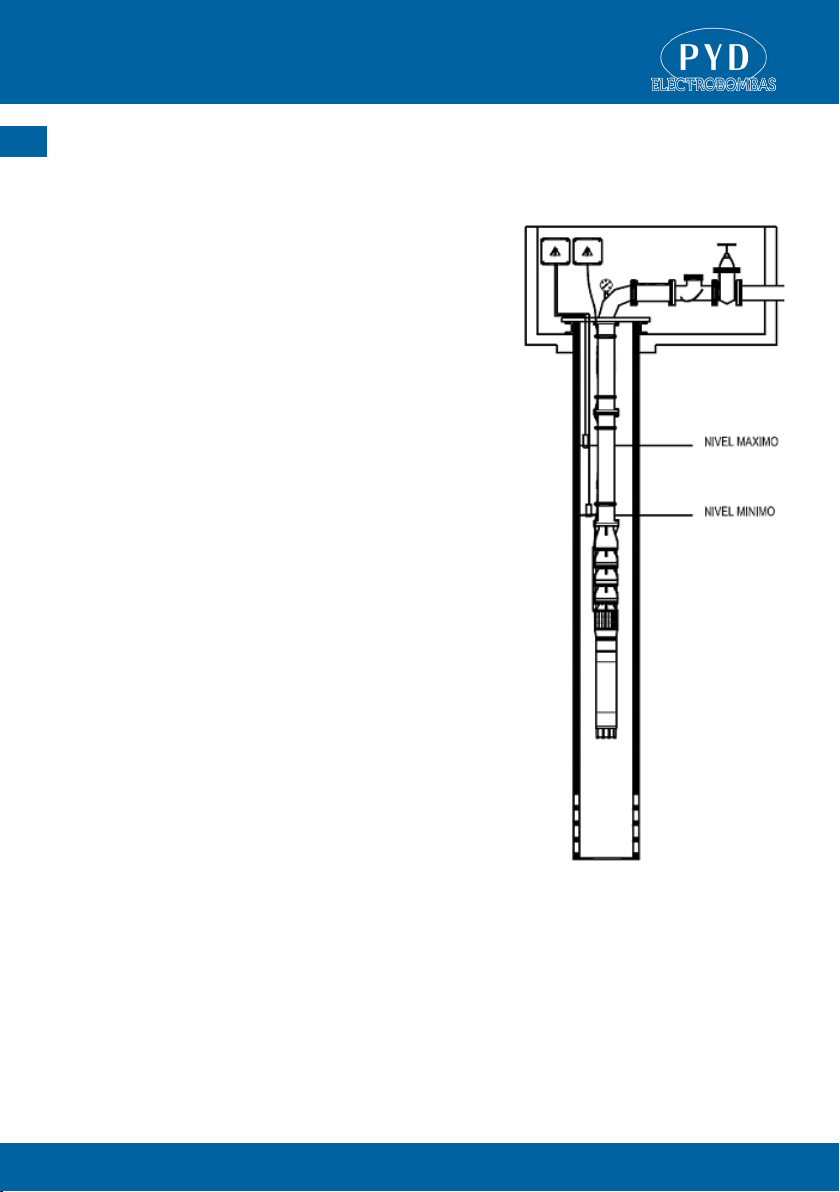

Importate: Es muy importante que el colador de aspiración de la bomba quede por encima
de los ltros del entubado para que el agua bombeada refrigere el motor. En ningún caso
quedará el colador frente a ellos. El grupo debe quedar totalmente suspendido desde el
brocal por la tubería de impulsión. Cerciorarse de que el motor quede por encima del fondo
del pozo al menos de 2 a 3 metros.
Importante: Controlar las posibles variaciones del nivel dinámico del pozo, por descenso
del nivel freático o por caudal excesivo.
Importante: Es imprescindible instalar una válvula de retención a la salida de la
electrobomba.
No eliminar, taladrar o anular la válvula anti retorno de la hidráulica.
Garantía: La tubería PYD en uPVCy sus accesorios se rigen por las condiciones descritas
en el catálogo PYD en vigor, sustituyendo o abonando los tramos de tubería o accesorios
defctuosos.
En el caso de instalación con tubería roscada, los manguitos de unión
deben quedar perfectamente bloqueados para evitar el riesgo de
aojamiento. Aunque la tubería es auto-portante deberemos respetar
las prescripciones establecidas por el fabricante, además de prever una
cuerda de nylon, cable/cadena de acero de seguridad jado a la bomba,
para evitar que se produzcan desprendimientos.
www.proindecsa.com / proindecsa@proindecsa.com
INSTALLATION MANUAL
uPVC PIPE INSTALLATION MANUAL
4
ENG
Each tube is suspended from the mounting hook as high
as possible and then carefully lowered until it rests on
the mounting ange on the rim or on the cross brackets.
The entire load is then suspended by means of another
mounting ange. The lower mounting bracket must not
be released until it has been ensured that the load is fully
dependent on the upper mounting bracket. The electrical
conductor cable shall be secured to the pipe at the top
and bottom of each joint by means of collars. Care
should be taken to protect it from rubbing against the
edges of the shaft as this may cause damage.
Important: Check the insulation of the cable during
installation with an insulation gauge, especially when
lowering the pump below the water level.
Connect the cable of the insulation tester to the well
casing and the other to the joined parts of the perfectly
dry and earth-insulated copper. Continue to make the
check when lowering each section of the pipe. If the
cable is damaged, the insulation resistance will drop
considerably. Do not proceed with the assembly without
rst correcting this anomaly.
Translated with www.DeepL.com/Translator (free
version)
www.proindecsa.com / proindecsa@proindecsa.com
INSTALLATION MANUAL
uPVC PIPE INSTALLATION MANUAL
5
ENG
Important: It is very important that the suction strainer of the pump is placed above the
piping lters so that the pumped water cools the motor. Under no circumstances should
the strainer be in front of them. The pump-motor unit must be fully suspended from the
discharge pipe. Make sure that the motor is at least 2 to 3 metres above the bottom of the
well.
Important: Check for possible variations in the dynamic level of the well, due to lowering of
the water table or excessive ow.
Important: It is essential to install a check valve at the outlet of the electric pump.
Do not remove, drill or remove the hydraulic non-return valve.
Warranty: The PYD uPVC pipe and ttings are subject to the conditions described in the
PYD catalogue in force, replacing or paying for defective sections of pipe or ttings.
In the case of installation with threaded pipe, the union sleeves must
be perfectly blocked to avoid the risk of loosening. Although the pipe is
self-supporting, we must respect the prescriptions established by the
manufacturer, in addition to providing a nylon rope, safety steel cable/
chain xed to the pump, to prevent detachment.
www.proindecsa.com / proindecsa@proindecsa.com
MANUEL D’INSTALLATION
MANUEL D’INSTALLATION DES TUYAUX EN PVC
6
FRA
Chaque tube est suspendu au crochet de montage aussi
haut que possible, puis abaissé avec précaution jusqu’à
ce qu’il repose sur le rebord de montage de la jante ou
sur les supports transversaux.
L’ensemble de la charge est ensuite suspendu au moyen
d’une autre bride de xation. Le support de montage
inférieur ne doit pas être libéré tant que l’on ne s’est pas
assuré que la charge dépend entièrement du support
de montage supérieur. Le câble conducteur électrique
doit être xé au tuyau en haut et en bas de chaque
joint au moyen de colliers. Il faut veiller à ce qu’il ne
frotte pas contre les bords de l’arbre, car cela pourrait
l’endommager.
Important : vériez l’isolation du câble pendant
l’installation à l’aide d’un calibre d’isolation, en particulier
lorsque vous descendez la pompe sous le niveau de
l’eau.
Connectez le câble du testeur d’isolation au tubage du
puits et l’autre aux parties jointes du cuivre parfaitement
sec et isolé de la terre. Continuez à faire le contrôle
en abaissant chaque section du tuyau. Si le câble
est endommagé, la résistance d’isolement diminue
considérablement. Ne poursuivez pas le montage sans
avoir préalablement corrigé cette anomalie.
www.proindecsa.com / proindecsa@proindecsa.com
MANUEL D’INSTALLATION
MANUEL D’INSTALLATION DES TUYAUX EN PVC
7
FRA
Important : Il est très important que la crépine d’aspiration de la pompe soit placée au-
dessus des ltres de la tuyauterie an que l’eau pompée refroidisse le moteur. En aucun
cas, la crépine ne doit se trouver devant eux. L’unité pompe-moteur doit être entièrement
suspendue au tuyau de refoulement. Assurez-vous que le moteur se trouve à au moins 2 à
3 mètres au-dessus du fond du puits.
Important : vériez les éventuelles variations du niveau dynamique du puits dues à un
abaissement de la nappe phréatique ou à un débit excessif.
Important : Il est indispensable d’installer un clapet anti-retour à la sortie de
l’électropompe.
Ne retirez pas, ne percez pas et ne démontez pas le clapet anti-retour hydraulique.
Garantie : Les tuyaux et les raccords en PVC de PYD sont soumis aux conditions
décrites dans le catalogue PYD en vigueur, le remplacement ou le paiement des sections
défectueuses des tuyaux ou des raccords.
En cas d’installation avec un tuyau leté, les manchons de raccordement
doivent être parfaitement bloqués pour éviter tout risque de desserrage.
Bien que le tuyau soit autoportant, nous devons respecter les prescriptions
établies par le fabricant, en plus de fournir une corde en nylon, un câble/
chaîne de sécurité en acier xé à la pompe, pour éviter tout détachement.
www.proindecsa.com / proindecsa@proindecsa.com
8
www.proindecsa.com / proindecsa@proindecsa.com
8
Si, à un moment donné, vous deviez vous débarrasser de ce produit ou
d’une partie de ce produit, veuillez noter que les déchets de produits
électriques, de batteries ou de câbles ne doivent pas être jetés dans
la poubelle domestique. Veuillez recycler dans les installations existent
adéquates pour cela, veuillez vérier avec votre autorité locale pour ob-
tenir des conseils de recyclage.
L’abandon ou l’élimination incontrôlée des déchets peut nuire à
l’environnement et à la santé humaine. Ainsi, en recyclant ce produit de
manière responsable, vous contribuez à la préservation des ressources
naturelles et à la protection de la santé humaine.
Si en algún momento en el futuro necesita desechar este producto o
cualquier parte de este producto, tenga en cuenta que los productos
eléctricos, baterías o cables, no deben desecharse junto con la basura
doméstica. Recicle donde existan instalaciones adecuadas para ello,
consulte con su autoridad local para obtener consejos de reciclaje.
El abandono o la eliminación incontrolada de residuos puede causar
daños al medio ambiente y a la salud humana. Por lo que, al reciclar este
producto de manera responsable, contribuye a la preservación de los
recursos naturales y a la protección de la salud humana.
If at any time in the future you should need to dispose of this product or
any part of this product, please note that waste electrical products, bat-
teries or cables should not be disposed of with household waste. Please
recycle where facilities exist, please check with your local authority for
recycling advice.
The abandonment or uncontrolled disposal of waste can cause harm
to environment and human health. So, by recycling this product in a res-
ponsible manner, you contribute to the preservation of natural resources
and to the protection of human health.
Pol. Industrial Oeste, C/Paraguay 13-5/6
30820 Alcantarilla, Murcia
Tlf: 968 88 08 52 Fax: 968 88 09 84
cepreven
entidad asociada a
Table des matières
Langues :
Autres manuels PYD Electrobombas Pompe à eau
PYD Electrobombas
PYD Electrobombas BOMBA Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas VERTINOX Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas KS Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas CX Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas SBM Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas VERTI Manuel utilisateur
PYD Electrobombas
PYD Electrobombas KS Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas PC Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas MOTORES 6 Guide de sécurité
PYD Electrobombas
PYD Electrobombas NM Series Manuel utilisateur
PYD Electrobombas
PYD Electrobombas V Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas SBM Series Manuel utilisateur
PYD Electrobombas
PYD Electrobombas PC 32 8 220 Manuel utilisateur
PYD Electrobombas
PYD Electrobombas PCV Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas MOTOR 8 Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas LKS Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas CTV Series Mode d’emploi
PYD Electrobombas
PYD Electrobombas LION-150SW Series Manuel
PYD Electrobombas
PYD Electrobombas POOL Series Mode d'emploi
PYD Electrobombas
PYD Electrobombas POOL Series Mode d’emploi
Manuels Pompe à eau populaires d'autres marques
Sykes AmeriPumps
Sykes AmeriPumps GP100M Guide de dépannage
DUROMAX
DUROMAX XP WX Series Manuel utilisateur
BRINKMANN PUMPS
BRINKMANN PUMPS SBF550 Manuel utilisateur
Franklin Electric
Franklin Electric IPS Manuel utilisateur
Xylem
Xylem e-1532 Series Manuel utilisateur
Milton Roy
Milton Roy PRIMEROYAL Manuel utilisateur
