Pulsar AWO 454 Manuel utilisateur

INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS

POLSKI/ENGLISH

Kod / Code: AWO 454

Nazwa/ Name: EXPANDER2/SP/GRADE 3

Obudowa metalowa do: ekspanderów, modułów GSM/ISDN itp.

Metal casings for: expanders, GSM/ISDN module, etc.

IM454

Wydanie: 3 z dnia 07.01.2019

Zastępuje wydanie: 2 z dnia 02.11.2017

1. Przeznaczenie:

Obudowa AWO454 spełnia normę PN-EN50131 Stopnia3. Zaprojektowana została jako element systemów

SSWiN, KD, itp.

Przeznaczona jest do montażu (w zależności od modelu):

ekspanderów (modułów) wejść/wyjść itp.

nadajnika, modułu GSM,

innych dedykowanych urządzeń

2. Montaż:

Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie

(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe.

Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza

(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.

Urządzenia elektroniczne zawierają elementy elektroniczne wrażliwe na wyładowania

elektrostatyczne. Przed montażem należy rozładować ładunki elektrostatyczne,

a w czasie montażu unikać dotykania elementów na płycie.

1. Zamontować obudowę w dedykowanym miejscu i doprowadzić przewody połączeniowe i sygnałowe poprzez przepusty

kablowe.

2. Zamontować w obudowie urządzenie w odpowiednich otworach montażowych (z użyciem: kołków dystansowych,

wkrętów montażowych itp.).

3. Wykonać połączenia wymagane dla danego typu urządzenia/systemu.

Uwagi: zgodnie z wymaganiami i zaleceniami producenta.

4. Wykonać uruchomienie, regulacje lub konfiguracje: zgodnie z procedurą producenta systemu.

5. Po instalacji i uruchomieniu systemu należy zamknąć obudowę.

1. Destination: EN

The AWO454 metal casings compliant with EN50131 GRADE3 are designed as components in intruders alarms,

access control systems, security systems etc. There are intended for installation:

expander modules

GSM transmiter, ISDN module

other to dedicated devices, components etc.

2. Installation:

The metal casing must be installed by a qualified installer, holding the relevant certificates, required and

necessary in the particular country for connecting (interfering with) low-voltage installations.

The casing should be installed indoors, where air humidity is normal (RH=90% max. without condensation) and

temperature in the range of -10°C do +40°C.

Caution! Electronic devices contains electronic components sensitive to

electric charges. Prior to installation, these charges must be removed. During

installation, avoid touching any elements on the board.

1. Install metal casing in dedicated place and bring in the connecting and signal conductors through cables bushings.

2. Mount the device with dedicated holes (use: distance pins, bracket screw).

3. Make other connections required for the correct type of system / device.

Remarks: consistent with requirements and recommendation of the producer.

4. Start the system, adjust or configure: according to procedure of the producer’s system.

5. After installing and checking the proper operation of the system, close the casing.

PL/EN

3. Parametry techniczne / Technical data:

PARAMETRY TECHNICZNE / TECHNICAL DATA

Zabezpieczenie antysabotażowe

Tamper protection

1x –otwarcie obudowy

1x –oderwanie od ściany

1x –opening casing

1x - detachment from the wall

Obciążalność wyjścia TAMPER- max

Output current TAMPER - max

500mA@50Vdc

Obudowa: IP

Casing: IP

IP 20

Temperatura pracy

Operating temperature

-10ºC÷40ºC

Wilgotność względna RH – max.

Relative humidity RH –max.

90 [%]

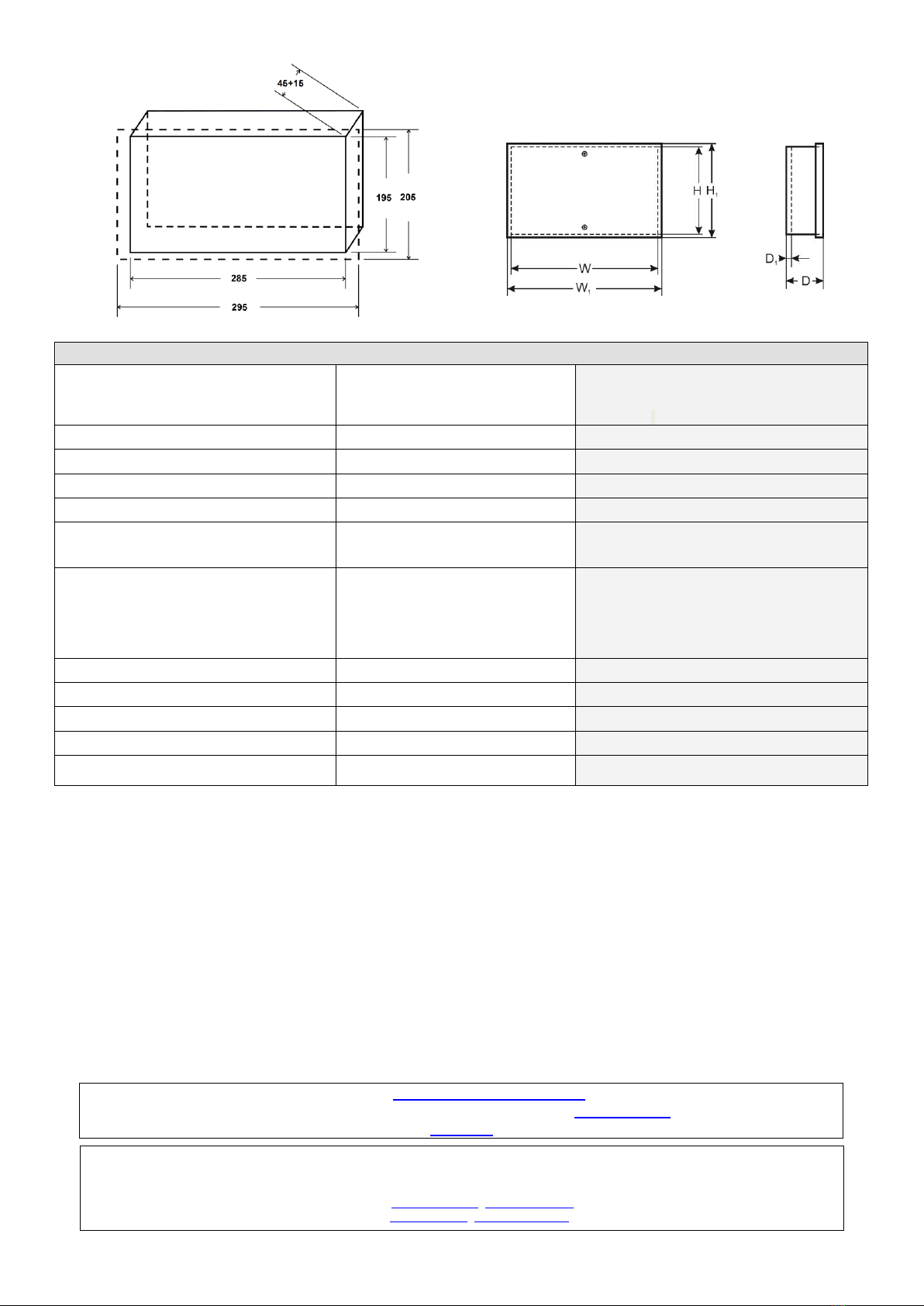

Wymiary zewnętrzne obudowy

Wymiary zewnętrzne czołówki

External dimensions of the enclosure

External dimensions of the front panel

W=297, H =203, D=67, D1=16

[-/+2mm]

W1=292, H1=207 [+/- 2mm]

Wykonanie

Material description

Blacha DC01, grubość: 0,7mm

Zabezpieczenie antykorozyjne

Kolor: RAL 9003/

Sheet steel DC01, Thickness: 0,7mm,

Protection anticorrosion,

Color: RAL9003

Zastosowanie

Destination

Do wewnątrz/Indoor

Zamykanie

Closing

skręcana / screwed

Waga netto

Net Weight

1,62 Kg

Waga brutto

Gross Weight

1,70 Kg

Deklaracja, gwarancja

Declaration, Warranty

CE, 2 lata od daty produkcji

CE, 2 year from the production date

4. Centrale które można zamontować w tej obudowie / panels which can be mounted in the casing.

SATEL:

1) 3x (CA10E, CA64E, SM, MST1)

2) 2x CA64 (EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP, PS) + CA10E (MST1)

3) CA64 (EPS, ADR, O-R, O-ROC, O-OC, VGM-16, SR, ACC- KP- PS) + 2x (CA10E, CA64E, SM, MST1)

4) CA64 (PP, OPS- OC, OPS-R, OPS-ROC) + CA64 (EPS, ADR, O-R, O-ROC, O-OC, VGM16, SR, ACC-KP-PS)

5) CA64 PTSA

DSC:

1) 4x (4108, 5108, 6108, 5208, 5100, 4116)

2) (4108, 5108, 6108, 5208, 5100, 4116) + (4216, 4580, 5400, 5580)

3) 1x (4216, 4580, 5400, 5580)

PARADOX:

1) 3x (ZX4, ZX8, ZX8SP, HUB2, PGM4)

2) ADM2+ 2x (ZX4, ZX8, ZX8SP, HUB2, PGM4)

RISCO: 1) 2x (EZ8, EZ16, E04, E08)

ZKTECO:1) C3 series: C3-100, C3-200

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl

ZOBACZ

Pulsar sp. j.

Siedlec 150, 32-744 Łapczyca, Poland

Tel. (+ 48) 14-610-19-40, Fax. (+ 48) 14-610-19-50

e-mail: biur[email protected], sales@pulsar.pl

http:// www.pulsar.pl, www.zasilacze.pl
