Pulsar AWO385 Manuel utilisateur

INSTRUKCJA MONTAŻU

v1.2

Kod: AWO385

Nazwa: Obudowa PS/RS 3

Wydanie: 4 z dnia 30.11.2021

Zastępuje wydanie: 3 z dnia 10.04.2018

IM385

1. Przeznaczenie:

Obudowa metalowa AWO385 przeznaczona jest do montażu zasilaczy do zabudowy z serii:

LRS-35-xx, LRS-50-xx, LRS-75-xx, LRS-100-xx, LRS-150-xx.

RS-15-xx, RS-25-xx, RS-35-xx, RS-50-xx, RS-75-xx, RS100-xx, RS150-xx.

PS-15xxxx, PS-25xxxx, PS-40xxxx, PS-60xxxx, PS-100xxxx, PS-150xxxx, PS-200xxxx.

RSP-100-xx, RSP- 150-xx, RSP-200-xx, RSP-320-xx, RSP-500-xx.

PS-12V2A, PS-12V2A, PS-12V3A, PS-12V5A, PS-48V1A, PS-12V7A, PS-12V10A, PS-48V3A, PS-12V15A.

Obudowa wykonana jest z blachy o grubości 0,7mm, w kolorze białym RAL9003. Posiada na wyposażeniu zestaw

wkrętów M3x4 – 4szt. oraz M4x4 –4szt. do przykręcenia zasilacza.

2. Montaż:

Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie

(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje 230 V AC oraz instalacje

niskonapięciowe.

Obudowa może być montowana wewnątrz w temperaturze z zakresu -10°C do +40°C.

3. Parametry techniczne

Obudowa: IP

IP20

Zastosowanie

do wewnątrz

Temperatura pracy

-10ºC÷40ºC

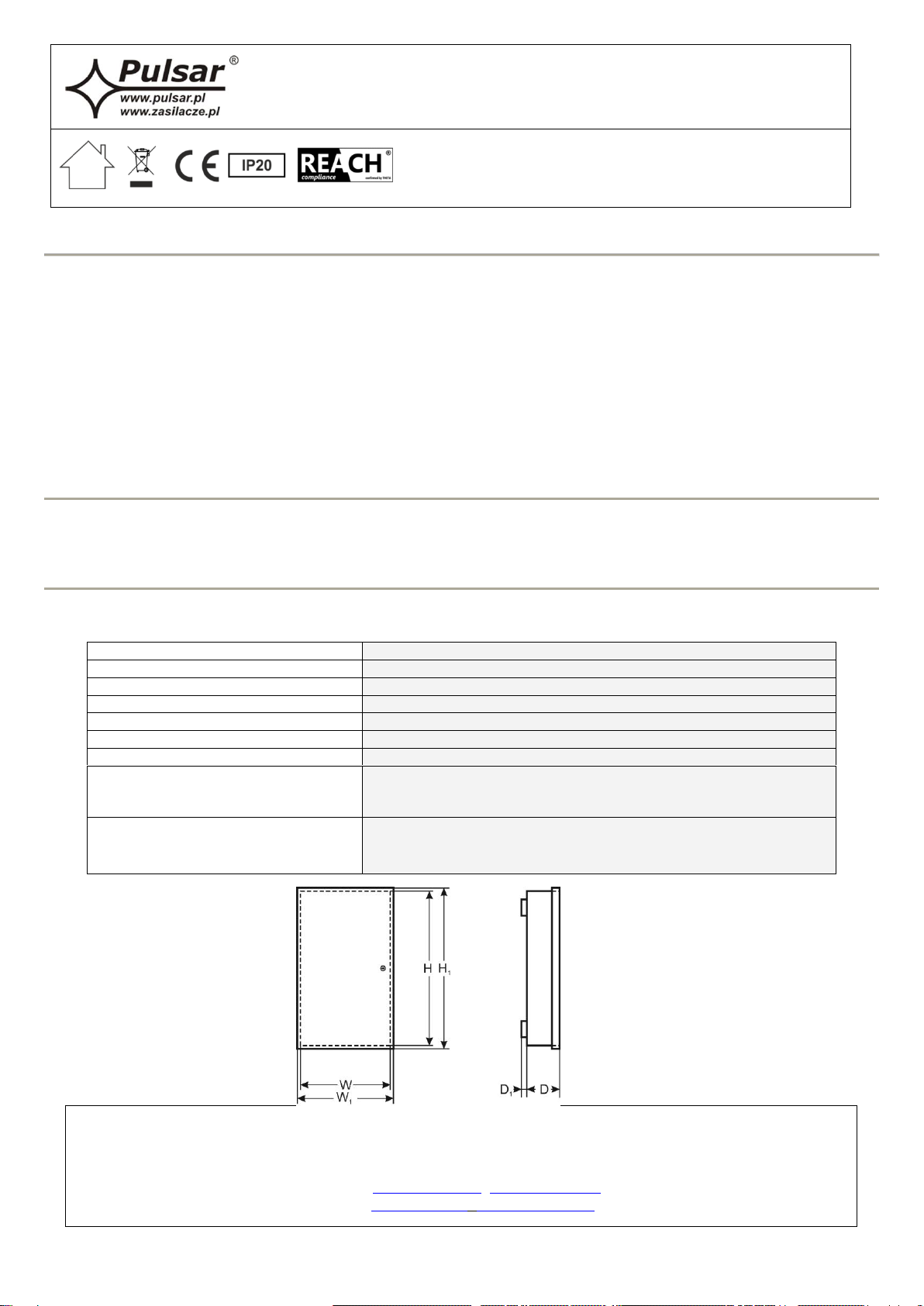

Wymiary zewnętrzne obudowy

W=175, H=277, D+D1=61+8 [+/- 2mm]

Wymiary zewnętrzne czołówki

W1=180, H1=281 [+/- 2mm)

Zamykanie

Wkręt walcowy x1

Waga netto/brutto

0,90 / 1,05 [kg]

Wykonanie

Blacha DC01, grubość: 0,7mm

Zabezpieczenie antykorozyjne

Kolor: RAL 9003 (biały)

Uwagi

Obudowa posiada na wyposażeniu zestaw wkrętów M3x4 – 4szt.

oraz M4x4 –4szt.

Dystans od ściany 8mm

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie

www.pulsar.pl

ZOBACZ

Pulsar sp. j.

Siedlec 150, 32-744 Łapczyca, Polska

Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50

e-mail: [email protected], [email protected]

http:// www.pulsar.pl, www.zasilacze.pl

INSTALLATION INSTRUCTIONS

V1.2

Code: AWO385

Name: PS/RS 3 enclosure

Edition: 5 from 30.11.2021

Supercedes the edition: 4 from 10.04.2018

IM385

1. Application:

AWO385 metal enclosure is designed for mounting built-in power supplies of the following series:

LRS-35-xx, LRS-50-xx, LRS-75-xx, LRS-100-xx, LRS-150-xx.

RS-15-xx, RS-25-xx, RS-35-xx, RS-50-xx, RS-75-xx, RS100-xx, RS150-xx.

PS-15xxxx, PS-25xxxx, PS-40xxxx, PS-60xxxx, PS-100xxxx, PS-150xxxx, PS-200xxxx.

RSP-100-xx, RSP- 150-xx, RSP-200-xx, RSP-320-xx, RSP-500-xx.

PS-12V2A, PS-12V2A, PS-12V3A, PS-12V5A, PS-48V1A, PS-12V7A, PS-12V10A, PS-48V3A, PS-12V15A.

The enclosure is made of steel with a thickness of 0,7mm, in white color RAL9003. It is equipped with a set of M3x4

screws - 4 pieces and M4x4 screws - 4 pieces - for mounting the power supply.

2. Installation:

The enclosure should be mounted by a qualified installer, holding relevant permits and licenses (applicable and required

for a given country) for 230 V AC and low-voltage installations.

The housing can be mounted inside, at a temperature range from -10°C up to +40°C.

3. Technical parameters

Enclosure: IP

IP20

Application

indoor

Operating temperature

-10ºC÷40ºC

External dimensions of the enclosure

W=175, H=277, D+D1=61+8 [+/- 2mm]

External dimensions of the front panel

W1=180, H1=281 [+/- 2mm)

Locking

Cylindrical screw x1

Net/Gross weight

0,90 / 1,05 [kg]

Finish

DC01 sheet, thickness: 0,7mm

Corrosion protection

Color: RAL 9003 (white)

Notes

The enclosure includes a set of M3x4 screws

–4 pieces and M4x4 screws - 4 pieces

Distance from the wall 8mm

Pulsar sp. j.

Siedlec 150, 32-744 Łapczyca, Poland

Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50

e-mail: biuro@pulsar.pl, sales@pulsar.pl

http:// www.pulsar.pl, www.zasilacze.pl
