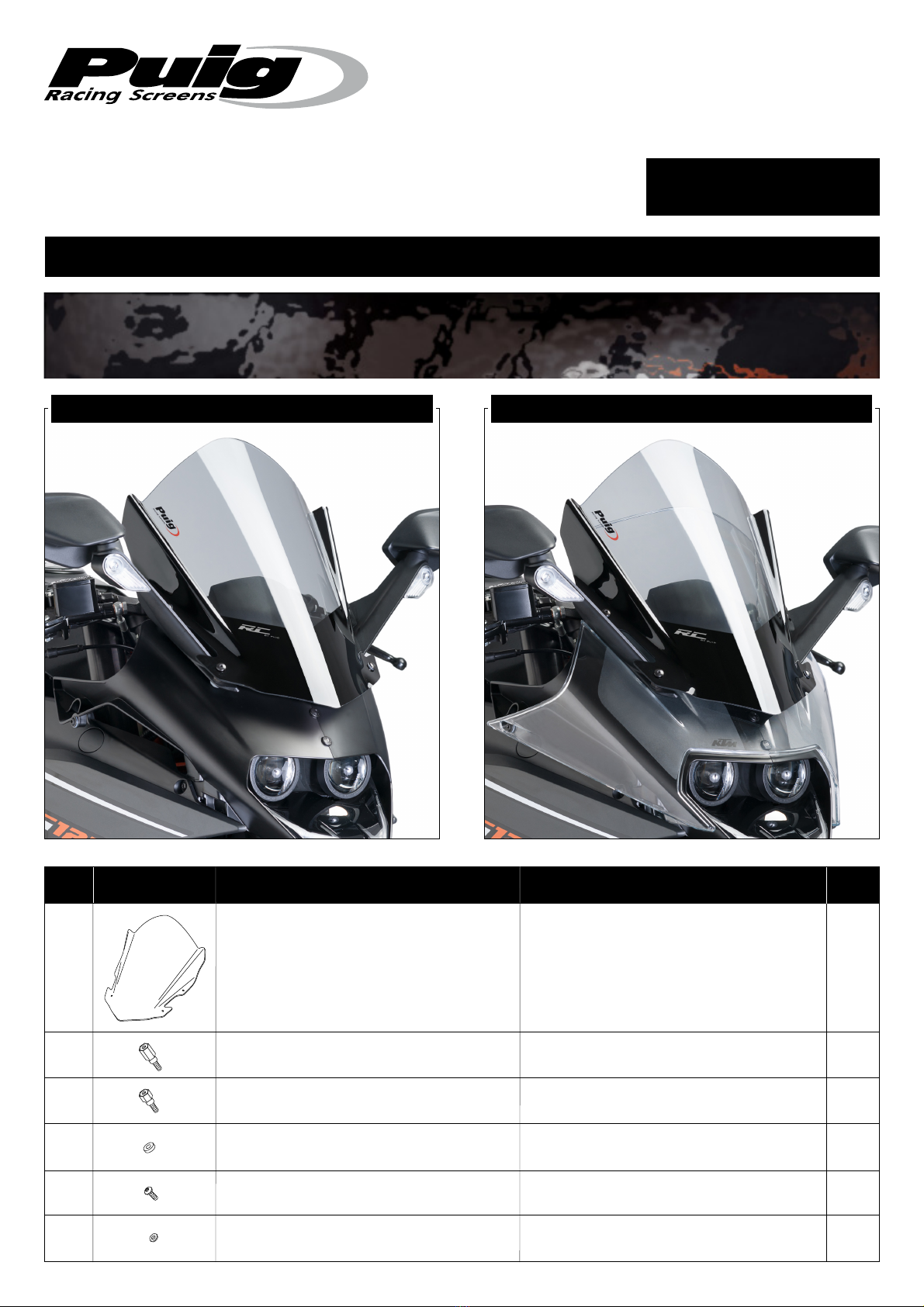

PUIG 7004 Manuel utilisateur

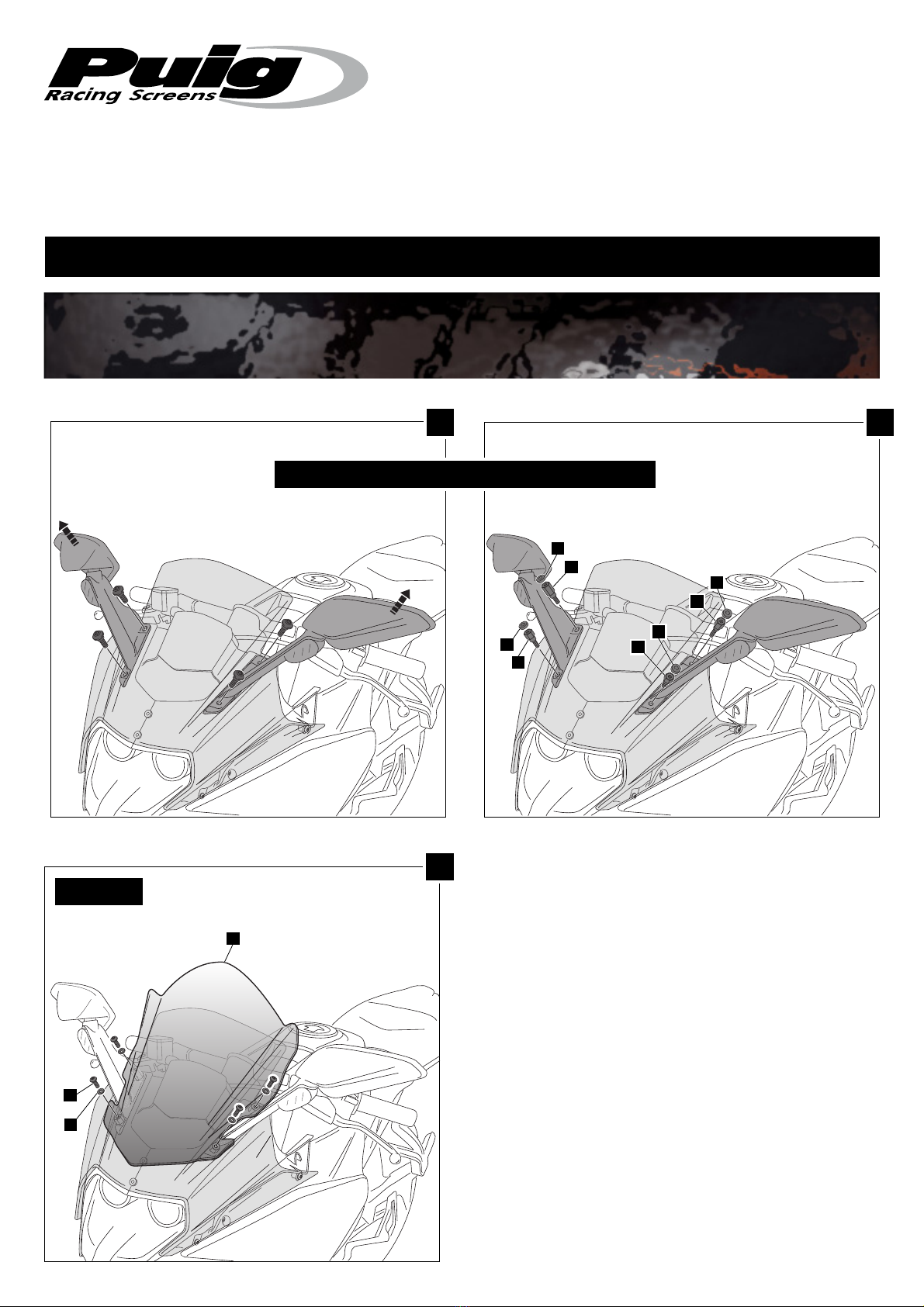

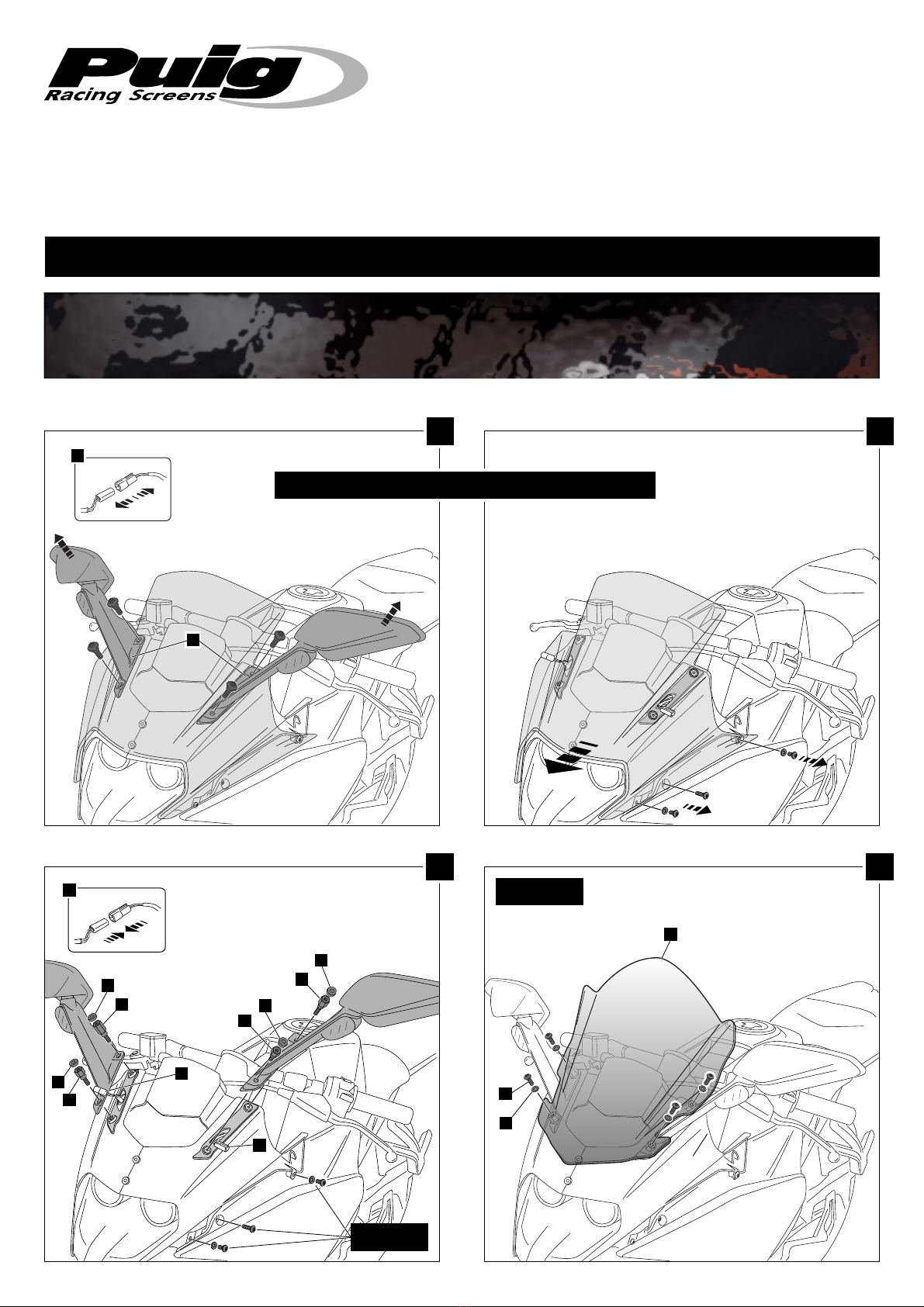

MOTOPLASTIC, S.A.

Molí de la sal, 1 - 08403 Granollers (Barcelona) SPAIN

Tel. 34 93 849 06 33 - Fax 34 93 849 09 88

[email protected] - [email protected]

www.puig.tv

-

www.puigusa.com

INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG

ID. QTY.

Created by: www.ciandisseny.com

DESCRIPCIÓN DESCRIPTION

PIEZA / PART

CÚPULA ADAPTABLE A - SCREEN FOR - WINDSCHUTZSCHEIBE FÜR

KTM RC 125/200/390

Ref.: 7004

Cúpula

Arandela de goma Ø ext. 15 Ø int. 5x4

Arandela nylon M5x0,5

Tornillo Allen M5x16 ISO 7380 (negro)

Screen

Special Screw M6x13 with hexagonal 18mm

and interior thread M5x11

Tornillo especial M6x13 con hexagonal 18mm

y rosca int. M5x11

Special Screw M6x13 with hexagonal 14mm

and interior thread M5x11

Tornillo especial M6x13 con hexagonal 14mm

y rosca int. M5x11

Ø outer 15 x Ø inner 5x4 rubber washer

M5x0,5 nylon washer

M5x16 ISO 7380 (black) Allen screw

1

2

2

4

4

Pg. 1/3

4

1

2

3

4

6

5

SIN CÚPULA ORIGINAL / WITHOUT ORIGINAL SCREEN CON CÚPULA ORIGINAL / WITH ORIGINAL SCREEN

MOTOPLASTIC, S.A.

Molí de la sal, 1 - 08403 Granollers (Barcelona) SPAIN

Tel. 34 93 849 06 33 - Fax 34 93 849 09 88

[email protected] - [email protected]

www.puig.tv

-

www.puigusa.com

INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG

Created by: www.ciandisseny.com

CÚPULA ADAPTABLE A - SCREEN FOR - WINDSCHUTZSCHEIBE FÜR

KTM RC 125/200/390

3 4

1 2

SIN CÚPULA ORIGINAL / WITHOUT ORIGINAL SCREEN

Pg. 2/3

Cúpula PUIG

PUIG screen

1

5

3

4

6

A

DISCONNECT

DESCONECTAR

A

A

A

2

42

4

4

3

Tornillería original

Original screws

A

CONNECT

CONECTAR

MOTOPLASTIC, S.A.

Molí de la sal, 1 - 08403 Granollers (Barcelona) SPAIN

Tel. 34 93 849 06 33 - Fax 34 93 849 09 88

[email protected] - [email protected]

www.puig.tv

-

www.puigusa.com

INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG

Created by: www.ciandisseny.com

CÚPULA ADAPTABLE A - SCREEN FOR - WINDSCHUTZSCHEIBE FÜR

KTM RC 125/200/390

3

1 2

CON CÚPULA ORIGINAL / WITH ORIGINAL SCREEN

Pg. 3/3

Cúpula PUIG

PUIG screen

1

5

3

4

6

2

4

2

4

4

3
