Protech ES-300 Manuel utilisateur

ES-600

CameraAdaptor

Volume1,1steditionVer.1.0

カメラアダプター

Operating Instructions

取扱説明書

Beforeoperatingthesystem,pleasereadthismanual

thoroughlyandremainitforfuturereference.

ES-300

HD-SDIMulti-coreStudioSystem

HD-SDIマルチコアケーブルスタジオシステム

BaseStation

ベースステーション

ご使用の前に、この取扱説明書をよくお読みください。

また、お読みになった後は、大切に保管してください。

安全上の注意

WARNING

※ そのまま使用すると感電・事故を起こす恐れがあります。

注意

警告 “取扱いを誤った場合、使用者が死亡または重傷を負うことが想定されること” を示します。

ご使用の前に、この『安全上の注意』をよくお読みのうえ、正しくお使いください。また、お読みになった後は、

大切に保管してください。

安全上の注意は、お使いになる人や、他の人への危害、財産への損害を未然に防ぐための内容になっています

ので、必ずお守りください。

表示と図記号の意味は次のようになっています。

“取扱いを誤った場合、使用者が傷害を負うことが想定されるか、または、物的損害の発生

が想定されること”を示します。

■煙が出ている、変なにおいや音がする等の異常が発生した場合は、電源スイッチを切る！

■本機を落としたり、強い衝撃を与えたり、破損した場合は、電源スイッチを切る！

■本機の内部に水などが入った場合は、電源スイッチを切る！

■本機の内部に異物などが入った場合は、電源スイッチを切る！

禁止

水ぬれ禁止

分解禁止

■本機の上に水の入った容器、小さな金属物を置かない！

こぼれて、本機内部に入ると、発熱や火災、感電など、故障や事故を起こす恐れがあります。

■機器の開口部から異物を差し込んだり、落としこんだりしない！

発熱や火災、感電など、故障や事故を起こす原因となります

雨天、降雪中、海岸、水辺でのご使用は特にご注意ください。

■機器が水、汗、海水などの液体で濡れたりしないようにする！

発熱や火災、感電など、故障や事故を起こす原因となります

■水などの液体が使われたり、かかったりする場所で使用しない！

発熱や火災、感電など、故障や事故を起こす原因となります

■本機を分解,改造,修理しない！

点検・整備・修理は、販売店またはPROTECHサポートセンターにご依頼ください。

発熱や火災、感電など、故障や事故を起こす原因となります

お買い上げの販売店またはPROTECHサービスセンターにご相談ください。

この製品の使用、または使用不能から生ずる付随的な損害(情報内容の変化・消失、事業利益の損失、事業の

中断など)に関して、当社は責任を負いかねますのであらかじめご了承ください。

取扱説明書の記載内容を守らないこと、あるいは取扱説明書の記載内容の誤記、等により生じた損害に関して、

当社は責任を負いかねますのであらかじめご了承ください。

水場禁止

各部名称と働き

NamesandFunctionsofParts

フロントパネル

Frontpanel

フロントパネル

Frontpanel

リアパネル

Rearpanel

メインパネル

Mainpanel

リアパネル

Rearpanel

ES-300

ES-600

Tableofcontents

Multi-coreStudioSystemES-300/ES-600

ES-300/ES-600目次

接続

Connection 20

外形寸法図・仕様

OutsideViewandDimensions/Speciﬁcations

LVM-89W/UniversalHead

ES-300 46

ES-600 48

LVM-89W 50

コネクタパネル

Connectorpanel 7

調節・設定

AdjustmentsandSettings

システム構成例

SystemConnectionGuide 43

NamesandFunctionsofParts

メインパネル

Mainpanel

コネクタパネルのINTERCOMHEADSETコネクタ(キャノン4P）に接続されたヘッドセットDL400のMIC,

H.P(ヘッドホン)およびサイドトーンの音量レベルを調整します。

INTERCOMHEADSETMicrophone,HeadphoneandSidetonevolumes

Adjuststheaudiolevelsofthemicrophone,theheadphoneandthesidetoneoftheIntercomheadset

DL-400connectedtotheINTERCOMHEADSETconnector(XLR4-pin)ontheconnectorpanel.

POWERswitchandindicator

電源をON/OFFするスイッチです。電源スイッチがONになっている時に点灯します。

Turnsthepoweronandoﬀ.Theindicatorlightsupwhenthepowerswitchison.

ベースステーションES-600からのタリー信号を受けて点灯します。

TALLYindicator

LightsupwhenreceivingthetallysignalfromtheBaseStationES-600.

MICON/OFFswitch

INTERCOM

SIDE

TONE

CAMERAADAPTOR

Turnson/oﬀtheintercomheadsetmicrophone.

インターカムヘッドセットのマイクをON/OFFします。

TripodAdaptorplate

FitswiththeSonytripodbase,VCT-14,VCT-U14.

三脚ベースSONY製VCT-14,VCT-U14に装着できます。

TripodScrewandPin

Fixtothebottomofthecamcorder.

カムコーダーの底面へ取り付けます。

ES-300各部名称と働き

CameraAdaptorES-300

フロントパネル

Frontpanel

ベースステーションES-600から供給されるDC12V電源を出力(キャノン4Pメス)します。カメラ、カムライト、LCDモニター

プロンプター等の電源に使用します。

DC12VOUTconnector(XLR4-pin,Female)

モニター(LVM-89W)へ6ピンケーブルを使って接続します。RET信号、DC12V電源およびTALLY信号が出力されます。

LightsupwhenreceivingthetallysignalfromtheBaseStationES-600.

TheindicatorcanbeturnedonandoﬀwiththeTALLYON/OFswitch.

MONITOROUTconnector

TALLYindicatorandON/OFFswitch

TALLYOUTconnector(BNC)

ConnecttotheMonitorLVW-89Wwiththe6-pincable(VC-450).

TheRETsignal,DC12VpowerandtallysignalaresuppliedtotheMonitorLVM-89W.

OutputstheDC12VpowersuppliedfromtheBaseStationES-600foracamera,acameralight,amonitor,

aprompter,etc.Themaximumelectricpoweris30W.

ベースステーションES-600からのタリー信号を受けて点灯します。

タリーON/OFFスイッチにより消灯させることができます。

DC12VOUT

(MAX3.0A)

CAMERAADAPTOR

ES-300

TALLYOUT

RETOUT

ベースステーションES-600から送られるタリー信号を出力します。

OutputstheTALLYsignalfromtheBaseStationES-600.

RETOUTconnector(BNC)

ベースステーションES-600から送られるリターンビデオ信号を出力します。

OutputsthereturncompositevideosignalfromtheBaseStationES-600.

ES-300各部名称と働き

CameraAdaptorES-300

リアパネル

Rearpanel

ベースステーションES-600からタリー信号を受けて点灯します。タリー表示ON/OFFスイッチをOFFにすると消灯した

ままになります。

TALLYindicatorandON/OFFswitch

LightsupwhenreceivingthetallysignalfromtheBaseStationES-600.

ItdoesnʼtlightupwhentheTALLYON/OFFswitchisturnedoﬀ.

TCOUT

AUDIOIN

MADEINJAPAN

AudioINconnector(φ3.5stereominijack)

Inputtheaudiosignalfromacamcorder.

TCOUTconnector(BNC)

OutputsthetimecodesignalfromtheBaseStationES-600.ConnecttoacamcorderwithaBNCcable.

カムコーダーからオーディオ信号を入力します。

ES-600 からの TC( タイムコード ) 信号を出力します。

ES-300各部名称と働き

CameraAdaptorES-300

コネクタパネル

Connectorpanel

INTERCOM

HEADSET

EXT.AUDIOOUT

REMOTE DCOUT

AUX

VIDEOIN

(VIDEOOUT/TCIN)

PrIN PbIN YIN

ベースステーションES-600と26ピンマルチケーブルにて接続します。

(SONY製CCZ-A25/50/100等)

CAMERAconnector(26-pin,male)

ConnecttotheBaseStationES-600witha26-pinmulti-cable

(SonyCCZ-A25/50/100).

23456

78910 11

12 13 14 15 16 17

18 19 20 21 22

23 24

26-pinconnector

(male)

pinassignment

インカムを使用する場合、ヘッドセット (DL-400) を接続します。音量は、メインパネルのボリュームで調節します。

INTERCOMHEADSETconnector(XLR4-pin,Male)

ConnecttheIntercomheadsetDL-400.TheaudiolevelcanbeadjustedbytheINTERCOM

volumesonthemainpanel.

VIDEOOUT

VIDEOSG

MICOUT

REMTXX

GENING

REMVIDEOG

GENINX

REMRXX

REMRXY

+12V

GND

RETVIN

RETVING

TALLYIN

YSG

YOUT

R-YOUT

R-YSG

B-YOUT

B-YSG

REMVIDEOX

REMPOW

INCOM

REMTXY

キャノン4Pオスコネクタのヘッドセットを使用される場合は、

キャノン4Pメス-メスのケーブルをご用意下さい。

MIC(G)

MIC(H)

H.PHONE(G)

H.PHONE(H)

IncaseusingaheadsetwiththeXLR4-pinmale

connector,preparethecablewiththeXLR4-pin

femaleconnectors.

ES-300各部名称と働き

CameraAdaptorES-300

コネクタパネル

Connectorpanel

DC12V(G)

DC8.4V(G)

DC8.4V(＋)

DC12V(＋)

ハンディカメラ用8.4Vおよびワイヤレス用12Vを出力します。

DCOUTconnector(4-pin)

OutputstheDC8.4VpowertoacamcorderwiththeDCcableand

outputtheDC12Vpowertoawirelessreceiver.

ビデオコンポジット信号を入力します。BNCケーブルでカムコーダーと接続します。

VIDEOINconnector(BNC)

ベースステーションES-600のAUX(VIDEOIN)コネクタに接続されたビデオ信号を出力します。

あるいは、カムコーダーからTC信号を入力します。

AUX(VIDEOOUT/TCIN)connector(BNC)

InputthecompositevideosignalfromacamcorderwithaBNCcable.

OutputsthevideosignalconnectedtotheAUX(VIDEOIN)connectoroftheBaseStationES-600.

Orinputthetimecodesignalfromacamcorder.

PrIN/PbIN/YINconnectors(BNC)

アナログコンポーネント信号(R-Y/B-Y/Y)を入力します。

InputtheanalogcomponentvideosignalsfromacamcorderwithBNCcables.

EXT.AUDIOOUTconnector(φ3.5mini-jack)

OutputsthevideosignalconnectedtotheEXT.AUDIOINconnectoroftheBaseStationES-600.

このコネクタはベースステーションの EXT.AUDIOINコネクタと接続しています。

8 ピンリモートコントロール信号をカムコーダーへ出力します。RCC-450 で接続します。

REMOTEconnector(8-pin,female)

Outputsthe8-pinremotecontrolsignaltoacamcorder.Connectwiththe8-pinremotecable

(RCC-450).

OutputstheLANCremotecontrolsignaltoacamcorder.ConnectwiththeLANCcontrolcable.

LANCconnector(φ2.5mini-jack)

LANCリモコンに対応するリモコン用φ2.5ジャックです。ランクコントロールケーブルでカムコーダーへ接続します。

ES-300各部名称と働き

CameraAdaptorES-300

NamesandFunctionsofParts

フロントパネル

Frontpanel

POWERswitchandindicator

電源をON/OFFするスイッチです。電源スイッチがONになっている時に点灯します。

Turnsthepoweronandoﬀ.Theindicatorlightsupwhenthepowerswitchison.

リアパネルのTALLYINコネクタに入力されるタリー信号により点灯します。

TALLYindicator

LightsupwhenreceivingthetallysignalconnectedtotheTALLYEXTLINE(4WI/O)INconnector

ontherearpanel.

タリーを点灯させるチャンネル(1-5CH)のスイッチを選択してONします。

TALLYSELECTswitch

SelecttheTALLYchannelandsettheTALLYSELECTswitchtotheONpositiontolightuptheTALLY

indicator.

100

EXTLINE(4WI/O) INTERCOM HEADSET

ES-600

CABLE

CABLEselectswitch

Settotheappropriatepositionaccordingtothelengthofa26-pinmulti-cableconnected totheCAMERA

connectorontherearpanel.

リアパネルのCAMERA26-ピンケーブルコネクタに接続されたケーブル長に合わせて、ケーブル切替スイッチをセットします。

ES-600各部名称と働き

BaseStationES-600

フロントパネル

Frontpanel

INTERCOMHEADSETconnector(XLR4-pin)

Connecttheintercomheadset(DL-400).

インカムヘッドセット(DL-400)を接続します。

INTERCOMHEADSETH.P(headphone),MIC(microphone)andSIDETONEvolumes

Adjuststheaudioleveloftheheadphone,microphoneandsidetoneoftheintercomheadsetconnected

totheINTERCOMHEADSETconnector..

インカムヘッドセット(DL-400)のヘッドホン、マイクロホン、サイドトーンの音声レベルを調整します。

INTERCOMEXTLINE(4WI/O)IN,OUTandSIDETONEvolumes

Adjuststheaudioleveloftheinput,outputandsidetoneofthe4-wireintercomlineconnectedtothe

TALLYEXTLINE(4WI/O)IN/OUTconnectorsontherearpanel.

4Wインターカムラインの入力、出力、サイドトーンの音声レベルを調整します。

キャノン4Pオスコネクタのヘッドセットを使用される場合は、

キャノン4Pメス-メスのケーブルをご用意下さい。

MIC(G)

MIC(H)

H.PHONE(G)

H.PHONE(H)

IncaseusingtheheadsetwiththeXLR4-pin

maleconnector,preparethecablewiththe

XLR4-pinfemaleconnectors.

ES-600各部名称と働き

BaseStationES-600

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels protech Accessoires pour appareils photo

protech

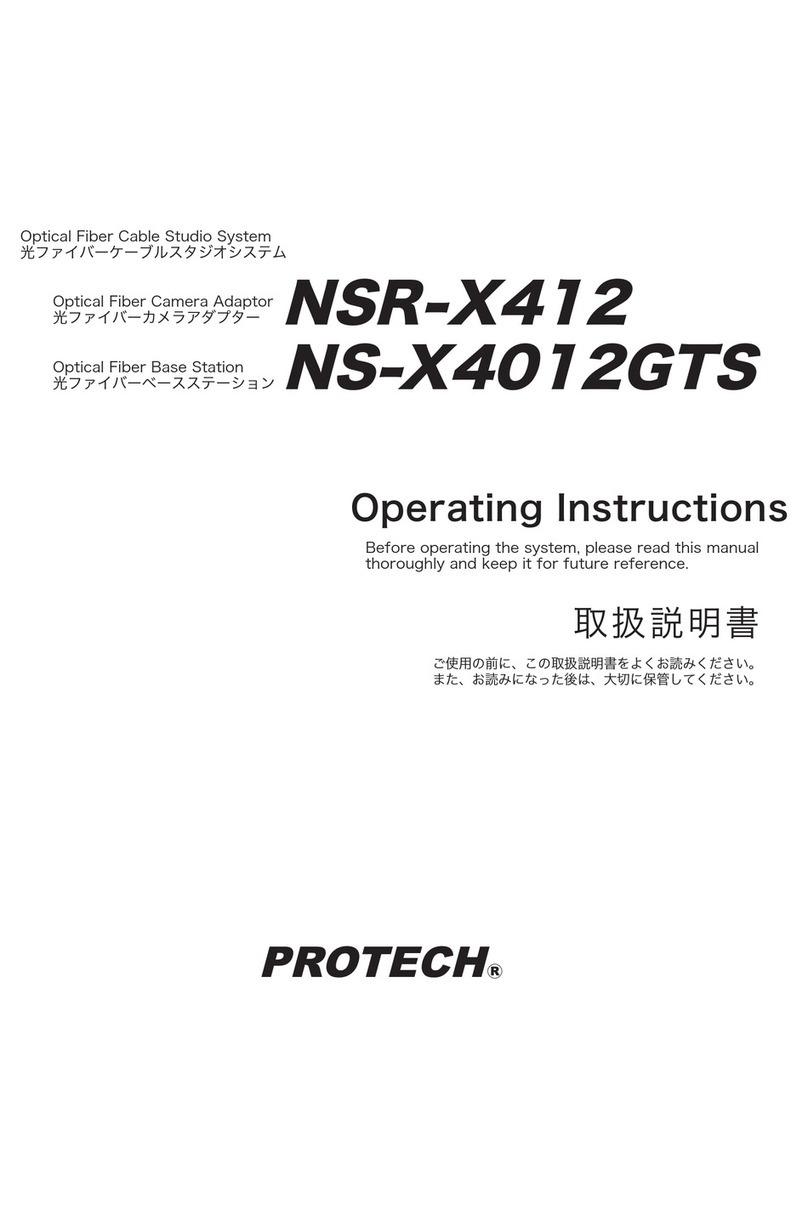

protech NSR-X412 Manuel utilisateur
