Prorack K866 Manuel utilisateur

1/1223-13-866-Rev4

Please Recycle

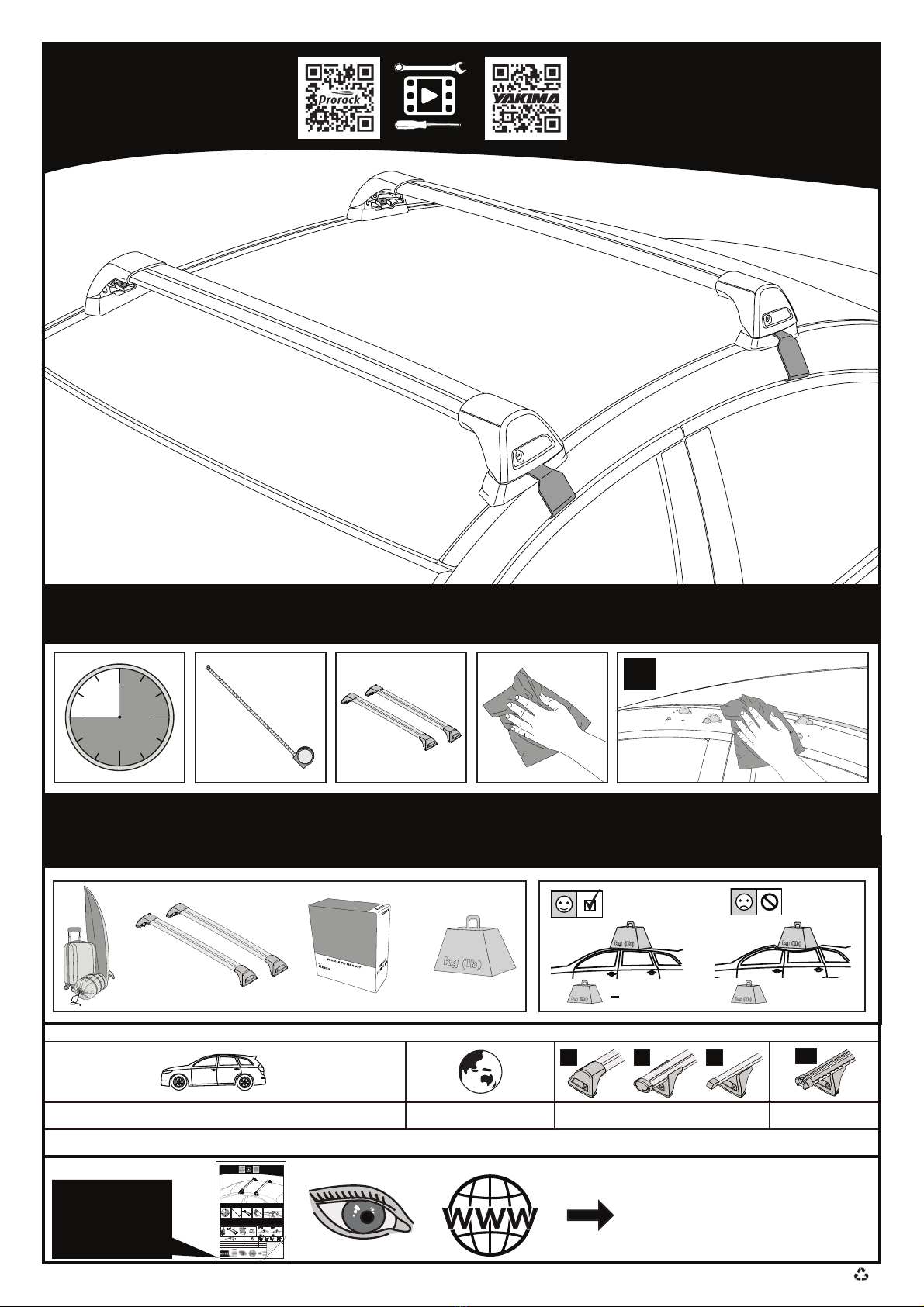

K866 Fitting Kit

++ =

kg (lb)

www.prorack...

www.whispbar...

Kxxxx Fitting Kit

Kxxx Fitting Kit

•

MakeModel,Variant, xdrs VehicleType xx-+ AU,NZ,CN, US,EU, ZA xxkg (xx lb) xxxkg (xxx lb)

F T P HD

kg(lb) kg(lb)

kg(lb)

++ =

kg(lb)

REQUIRED• ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ɈȻəɁȺɌȿɅɖɇɈ • OBBLIGATORIO

POTRZEBY• NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ɉɈɌɊȱȻɇȺ • EDELLYTETÄÄN

MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg

ɆȺɄɋɂɆɍɆɤɝ • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg

MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • ɆȺɄɋɂɆȺɅɖɇȺ kg • ENIMMÄISMÄÄRÄ kg

•

RevXX

kg (lb)

REQUIRED • ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ОБЯЗАТЕЛЬНО • OBBLIGATORIO

POTRZEBY • NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ПОТРІБНА • EDELLYTETÄÄN

MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg

МАКСИМУМ кг • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg

MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • МАКСИМАЛЬНА kg • ENIMMÄISMÄÄRÄ kg

Renault Twingo,5dr Hatch 14+ EU 60 kg (132 lb) 60 kg (132 lb)

F T P HD

2/1223-13-866-Rev4

Please Recycle

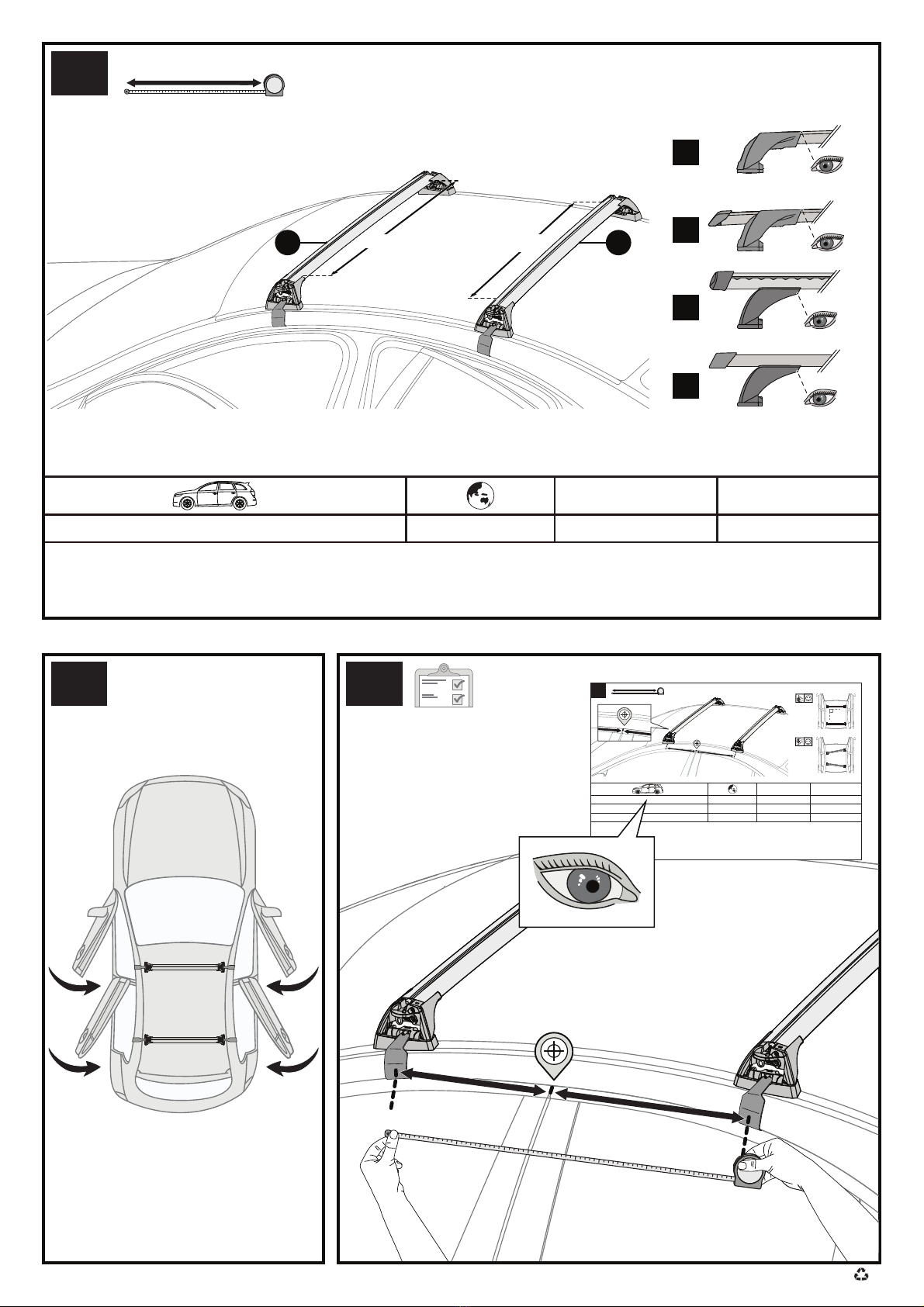

FLUSH BAR (F) THROUGH BAR (T) HEAVY DUTY BAR (HD) P BAR (P)

FPHD

K866

= 1.0 kg (2.2 lb)

Flush Bar

x2 x1

x1 a

MAX

S4 - S10

S21 - S30

S33, S36, S37

S1 - S3 = 5kgs (11lbs)

= 6kgs (13 lbs)

S11 =7kgs (15 lbs)

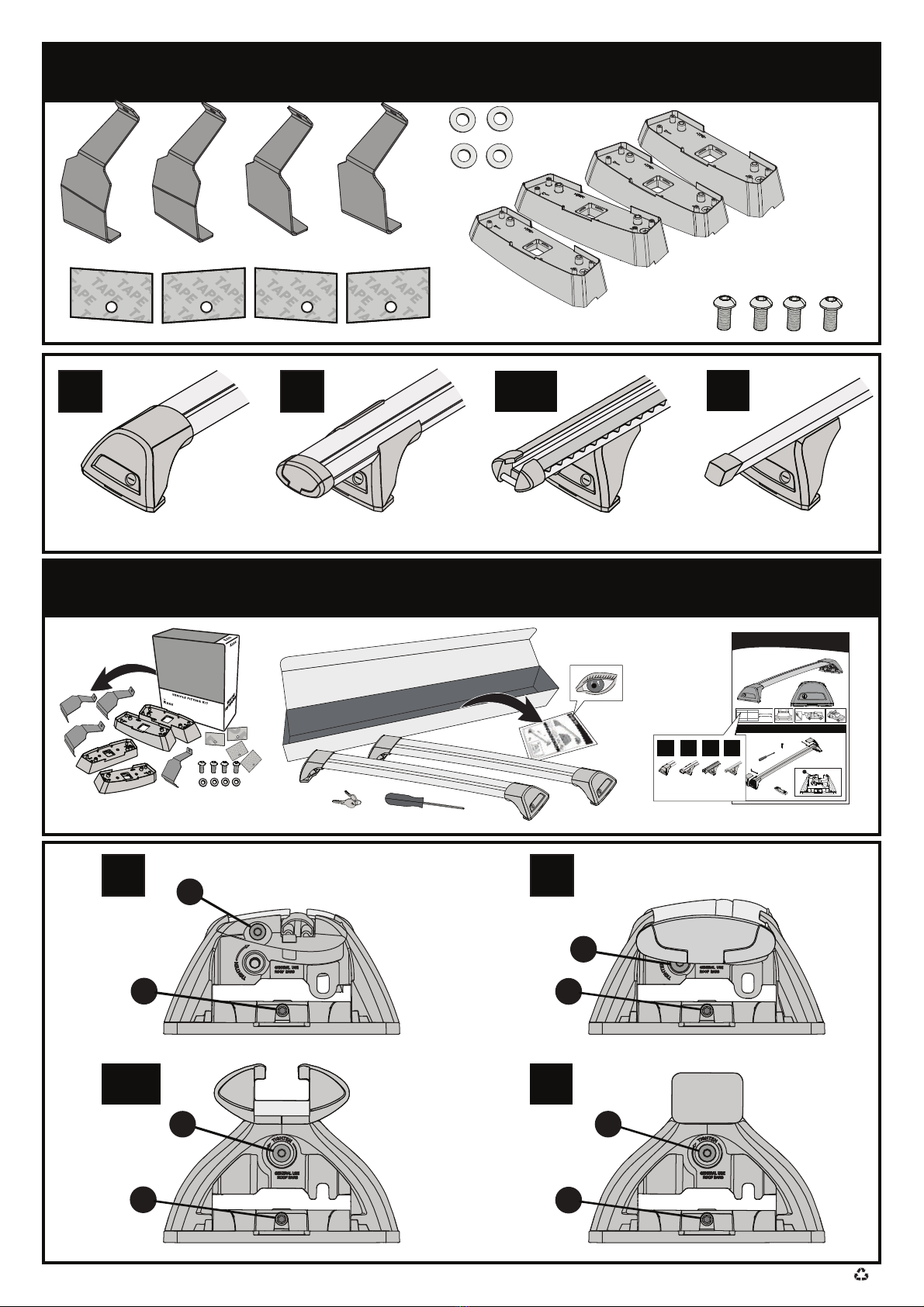

CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO

ɋɈȾȿɊɀȺɇɂȿ • CONTENUTO • ZAWARTOĝû • OBSAH • OBSAH • INHOUD • INNEHÅLL

= kg (lb)

HD T

TF PHD

11-04-259

11-04-260

11-04-262

M5 x 12mm

B495

CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • СОДЕРЖАНИЕ • CONTENUTO

ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS

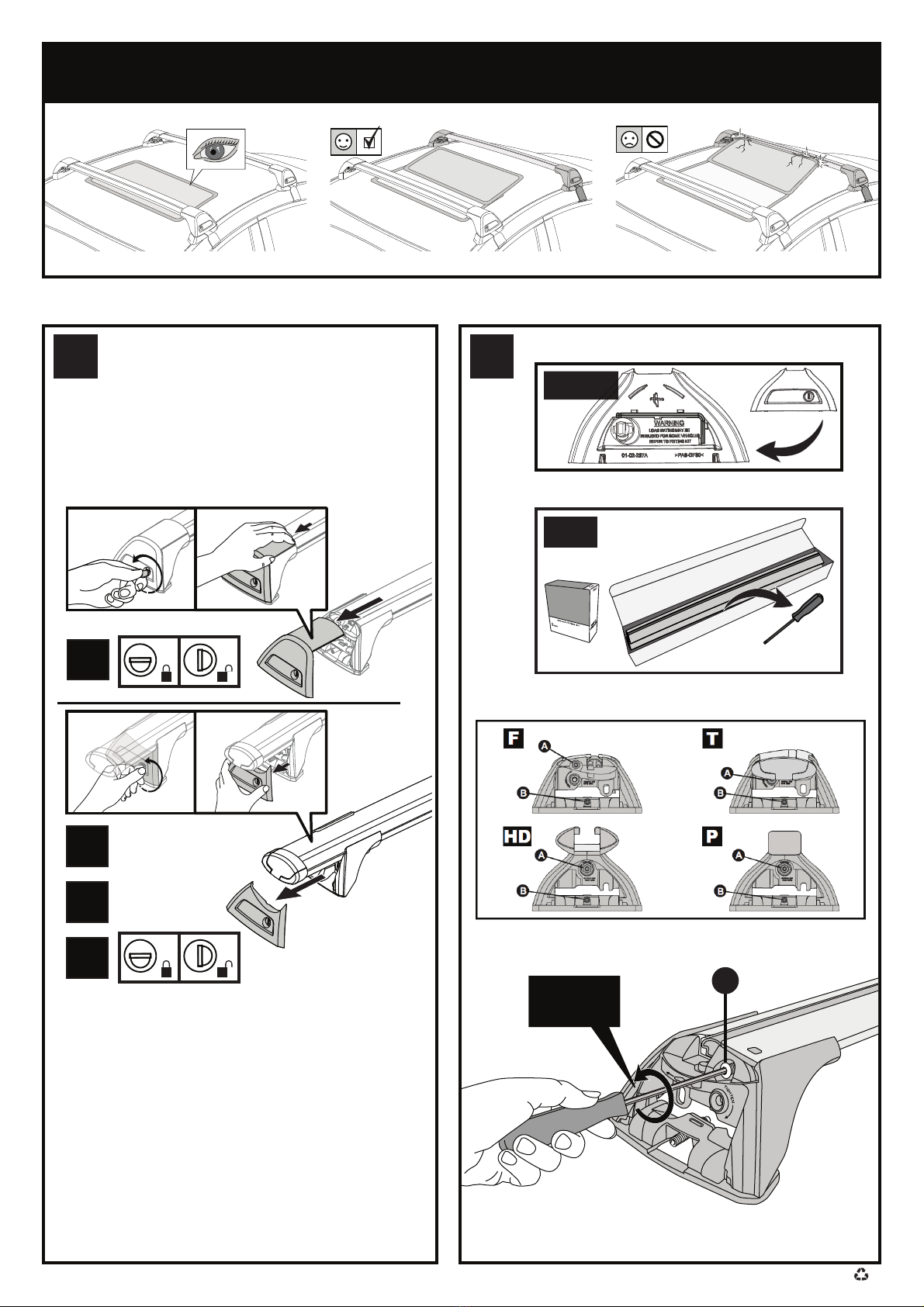

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

11-04-261

B498 B497 B496

3/1223-13-866-Rev4

Please Recycle

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

x10

2HD/P

F/T

4/1223-13-866-Rev4

Please Recycle

11-04-xxx-x

FR = 11-04-261

= 11-04-262

= 11-04-260

= 11-04-259

FR RR

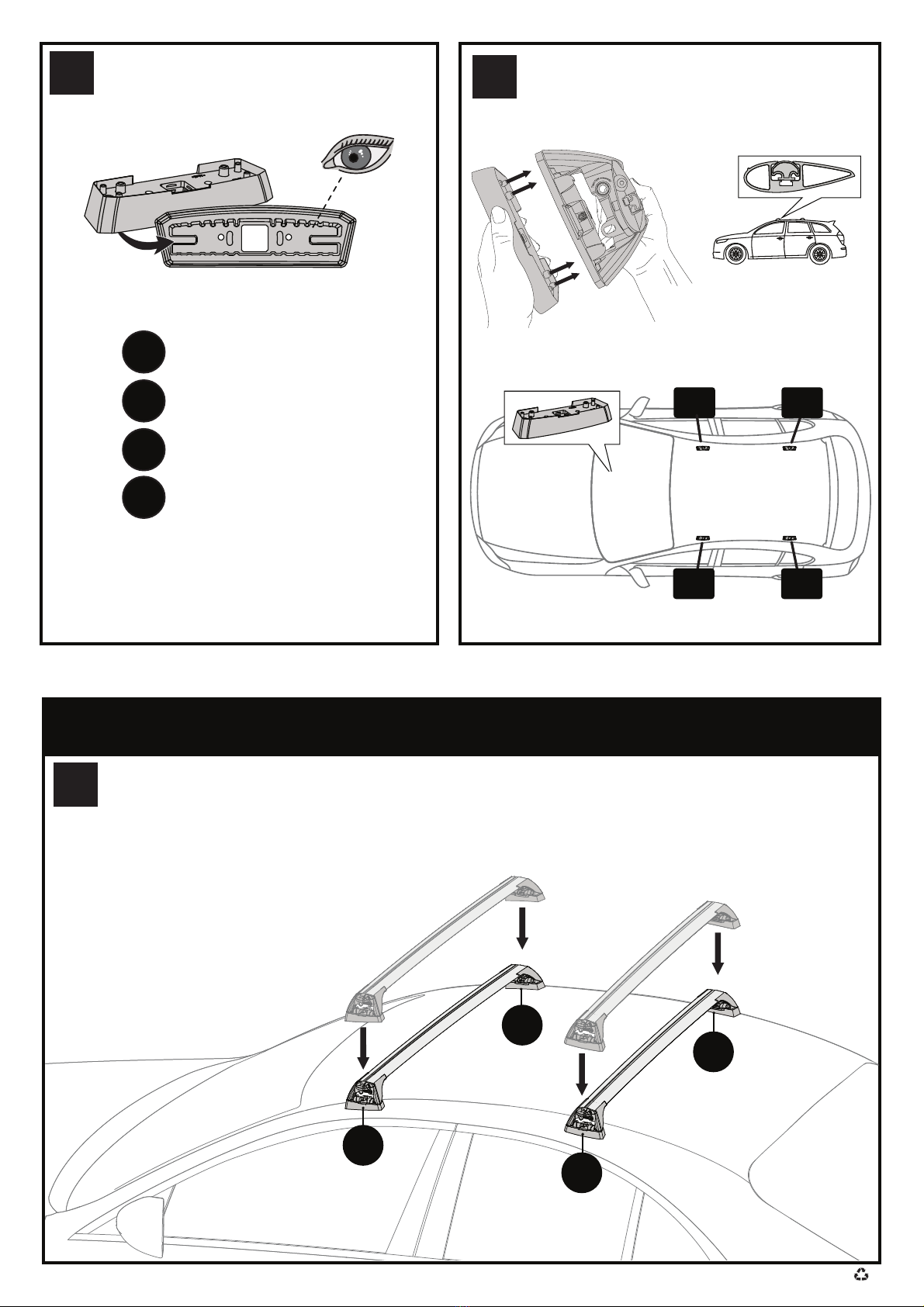

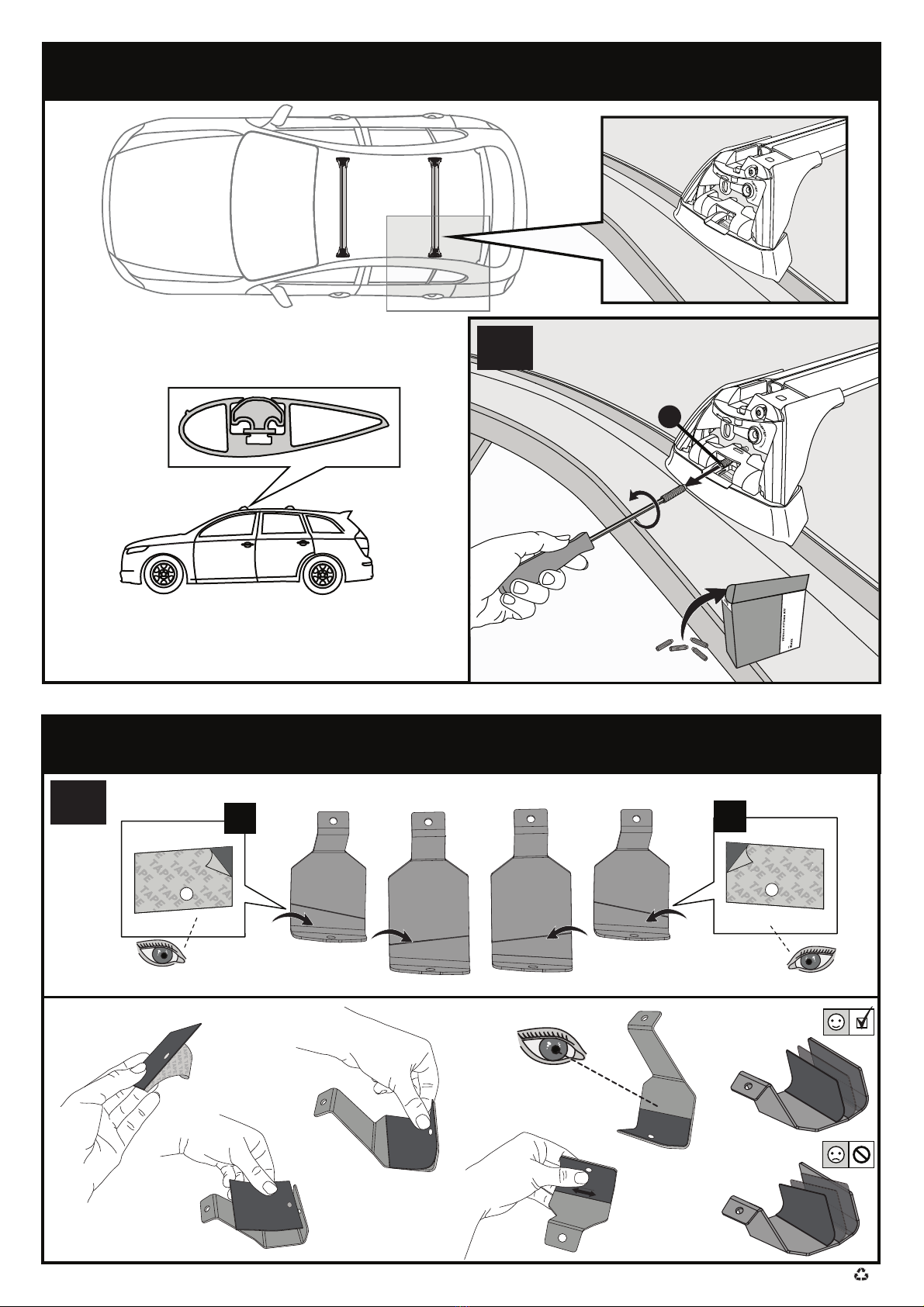

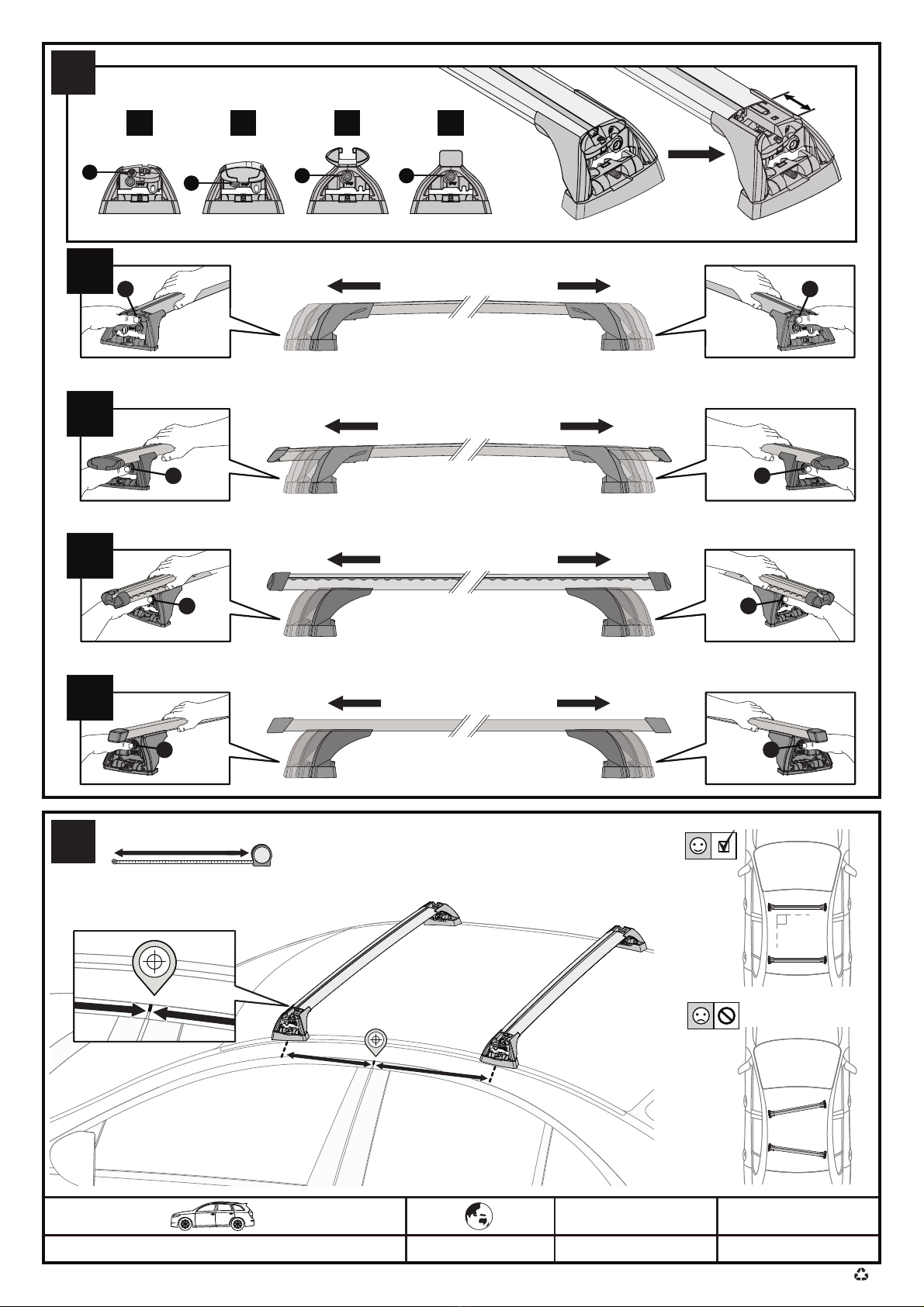

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

GENERAL USE

ROPPOF BARS

FR RR

FL RL

5/1223-13-866-Rev4

Please Recycle

HD T

AAA

Renault Twingo,5dr Hatch 14+ EU A = 290 mm (11 7/16”) B = 415 mm (16 5/16”)

A mm (X”) B mm (X”)

mm / inches

6/1223-13-866-Rev4

Please Recycle

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

9!!

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

7/1223-13-866-Rev4

Please Recycle

11 12

x4x4

xxxx

FR = B496

= B495

= B498

= B497

8/1223-13-866-Rev4

Please Recycle

2 Nm

(18 lb-in)

HD T

AAA

9/1223-13-866-Rev4

Please Recycle

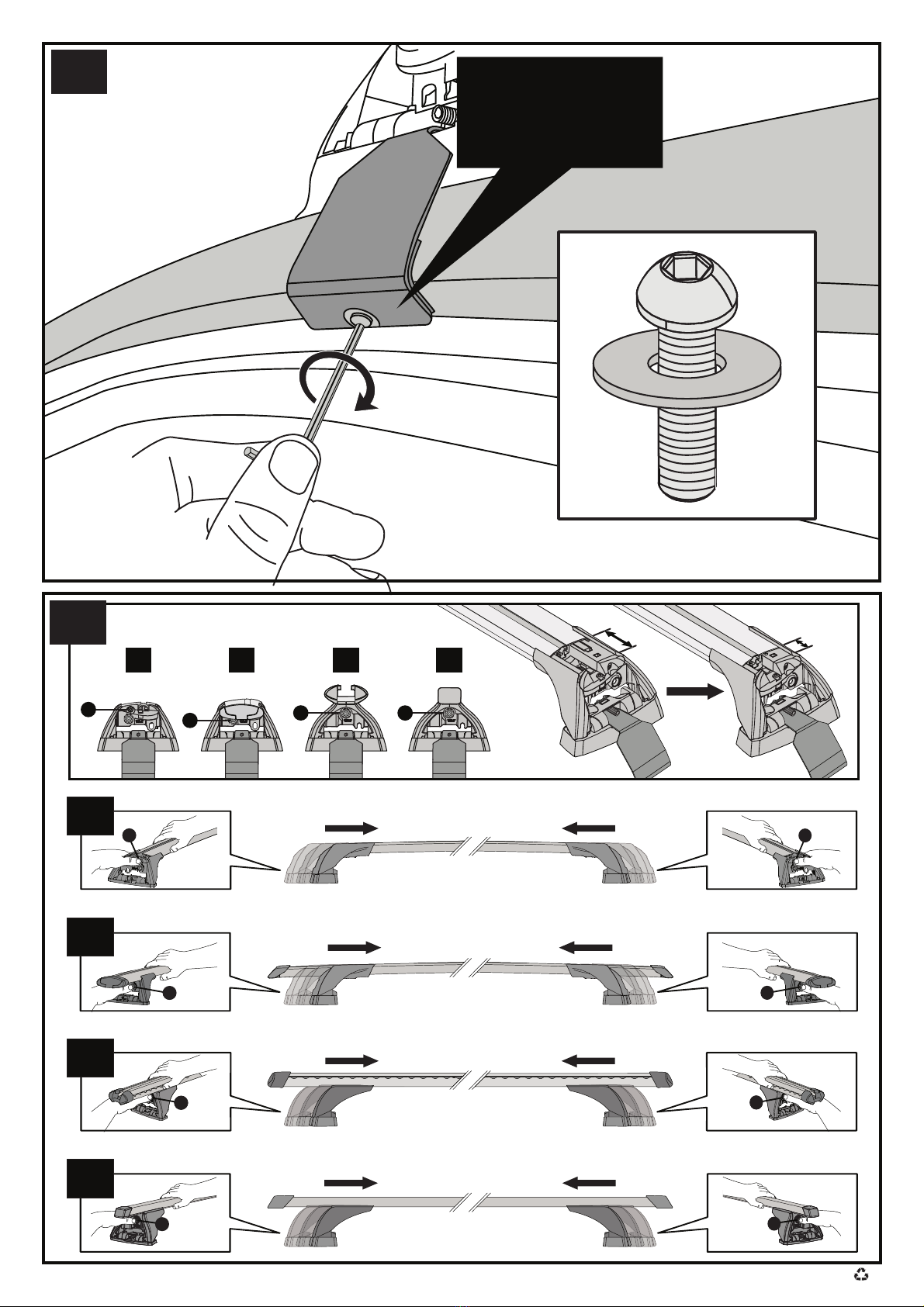

CLOSE • GESCHLOSSEN • CERRAR • FERMER • LUKKE • FECHAR • ЗАКРЫТЬ • CHIUDERE • BLISKO

ZAVŘÍT • ZAVRIEŤ• GESLOTEN • STÄNGA • LUK • ЗАКРИТИ • SULKEA

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

10/1223-13-866-Rev4

Please Recycle

Renault Twingo,5dr Hatch 14+ EU X = 825 mm (32 1/2”) X = 790 mm (31 1/8”)

X mm (X”) X mm (X”) 2

mm / inches

A mm (X”) B mm (X”)

20 21

A mm (X”) B mm (X”)

mm / inches

Make Model, Variant, xdrs Vehicle Type xx-+ AU, NZ, CN, US, EU, ZA xxxx mm (xxx xx/xx”) xxxx mm (xxx xx/xx”)

Make Model,Variant,xdrs VehicleType xx-+ AU,NZ, CN,US, EU,ZA xxxx mm (xxx xx/xx”) xxxx mm (xxx xx/xx”)
