ProLights EVO90F Manuel utilisateur

ENIT

Manuale Utente

User Manual

EVO90F

FRESNEL FIXTURE

REV.001-04/13

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

EVO90F

• EVO90F

• Staa di ssaggio

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità dimmer

3. 5 Modalità setting

3. 6 Modalità Master/Slave

3. 7 Collegamento

3. 8 Congurazione canali DMX

3. 9 Indirizzamento DMX

3. 10 Collegamenti della linea DMX

3. 11 Costruzione del terminatore DMX

3. 12 Tabella canali DMX

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

5 Appendice

5. 1 Vista esplosa

Certiﬁcato di garanzia

EVO90F

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C o inferiori a -20°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

EVO90F

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

EVO90F

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

EVO90F è un proiettore Fresnel con sorgente LED della gamma Prolights, ingegnerizzato per essere un’alter-

nativa superiore in termini di performance e potenza ai fari convenzionali con lampada da 500W.

Disponibile nelle versioni Tungsten (3100K) e Daylight (5600K), EVO90F riproduce l’omogeneità di proie-

zione e la linearità del dimmer dei fari convenzionali, nonchè le stesse modalità di utilizzo, rendendolo un

proiettore user-friendly per lo sta-tecnico.

La versatilità è un fattore chiave per EVO90F, in particolare la capacità di Focus regolabile manualmente, in

grado di passare da un fascio Spot (10°) a Flood (60°) in base alle esigenze se occorre un pullback-shot o una

proiezione potente su un punto stretto. EVO90F ore la possibilità di modellare il fascio e tagliare il campo

della luce dispersa, grazie al set accessori di alette e bandiere.

EVO90F si comporta esattamente come un faro tradizionale, i risultati sono naturali ed il comportamento

delle ombre è il medesimo di un faro con sorgente singola. Il funzionamento è stato studiato per permettere

di rimpiazzare i Fresnel tradizionali con le versione LED senza modicare gli impianti pre-esistenti in studio.

La parte mancante rispetto gli illuminatori tradizionali risulta essere la produzione calore, EVO90F infatti ore

un funzionamento a freddo, riducendo i costi di condizionamento e rendendo l’ambiente più confortevole

sia per i tecnici dietro il set che per i talents.

1.2 SPECIFICHE TECNICHE

I vantaggi della tecnologia oﬀerta da EVO90F:

• Risparmio energetico signicativo in fase di funzionamento

• Risparmio nei cablaggi: collegamento in serie di alimentazione e dmx no a 16 Fresnel

• Nessun bisogno di Dimmer e lampade, vita LED >50’000h

• Operazioni di manutenzione assenti, ideale per luoghi dicilmente accessibili

• Adatto per accensioni di lunga durata

• Minor spesa per impianti di aria condizionata

• Compatibile con accessori standard in commercio

• Accessori e ricambi virtualmente indistruttibili

• Temperatura colore costante sull’intera scala dimmer

• Flicker free in camera, adatto per studi televisivi

• Assenza di emissioni UV/IR

• Intallazione in sicurezza anche in prossimità del pubblico o di oggetti delicati (musei e teatro)

• Interfaccia display LED ed elettronica con diagnostica, calibrazione curva dimmer, setup DMX

Sorgente luminosa e ottica

• 9x10W (3A) LEDs-array

• Lumen: Tungsten 3090 lm, Daylight 3708 lm

• Lux (10°): Tungsten 6788 @2m , Daylight 8145 @2m

• Peak intensity: Tungsten 27000cd, Daylight 32400cd

• Color rendering: Tungsten >83Ra, Daylight >70Ra

• Temperatura colore: Tungsten 3100K, Daylight 5600K

• Angolo di proiezione: zoom 10°-60°

• Gruppo ottico ad alta ecienza per massimizzare uniformità di proiezione, precisione di focus, stabilità

temperatura colore sull'intera curva dimmer

• Durata media vita LED: >50'000 ore

EVO90F

Funzionamento ed elettronica

• Diverse congurazioni DMX disponibili (1, 2 canali)

- 1 canale: dimmer

- 2 canali: dimmer, dimmer ne

• Interfaccia di controllo mediante display LED 4 char

• Regolazione curva dimmer: 5 congurazioni selezionabili

• Frequenza dei diodi anti-icker (>400Hz) adatta per ripresa in camera

• Silenziosità di funzionamento, ventilazione ad aria forzata con ventole silenziate

Corpo e alimentazione

• Corpo in alluminio ad alta resistenza progettato per facilitare la dissipazione termica

• Progettato per essere compatibile con accessori standard in commercio

• Ambiente: IP20

• Connessioni di alimentazione Input/Output: Neutrik NAC3MPA/NAC3MPB

• Connessioni di segnale Input/output: XLR3p/5p

• Staa di sospensione, maniglie posteriori e leve di serraggio ideate per facilitare e velocizzare le fasi di

montaggio e puntamento

• Alimentazione: 100-240V 50/60Hz

• Condizioni di esercizio: -20/45°

• Output alimentazione per connessione di più unità in serie: no a 16 proiettori a 230V

• Consumo ad emissione massima: 100W

• Peso: 5,5 kg

• Dimensioni (LxAxP): 325x281x266 mm

Diagramma di luminosità

388

281 325

Illuminance at a Distance

10°

2.0m

4.0m

6.0m

8.0m

10.0m

0.35m

0.70m

1.05m

1.40m

1.75m

Eavg/Emax Beam Angle: 10° Beam Width

4516/6788lx

1129/1697lx

501/754x

282/424lx

180/271lx

Light Intensity Distribution (10°)

—Vert. Intensity (cd)

—Hori. Intensity (cd)

-60 60

-30 30

Average Beam Angle ( 50% ) : 10°

-90

12000

6000

18000

24000

30000

Fig.1

Fig.2

EVO90F

ENTER

DOWN

POWER IN POWER OUTFUSE

PRESS

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio

3. CONTROLLO ROTATIVI

4. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni.

5. ALLOGGIAMENTO FUSIBILE in caso di rottura

del fusibile, sostituire sempre con uno dello

stesso tipo e dello stesso valore.

6. POWER IN (connettore di potenza Neutrik)

per il collegamento ad una presa di rete

(100-240V~/50-60Hz) tramite il cavo rete.

7. POWER OUT (connettore di potenza Neutrik):

output alimentazione per connessione di più

unità in serie (13 unità a 220V).

8. DMX OUT (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;

9. DMX OUT (XLR 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

10. DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;

11. DMX IN (XLR 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

11 10 9 8

Fig.3

EVO90F

- 2 - INSTALLAZIONE

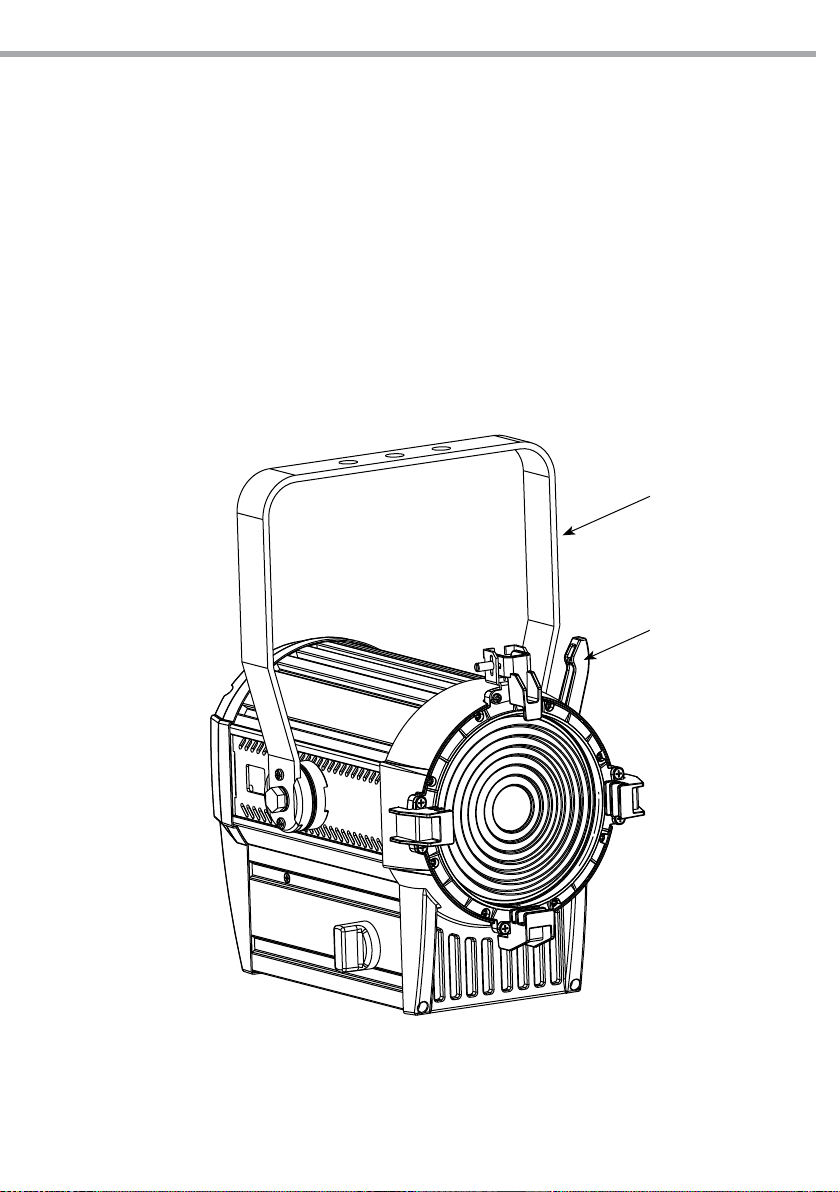

2.1 MONTAGGIO

Il proiettore EVO90F può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla

staa (g.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei

supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare

almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

Fig.4

EVO90F

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere l’EVO90F, inserire la spina del cavo di alimentazione in una presa di rete (100-240V 50/60Hz).

L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo

programma. Per spegnere l’EVO90F, staccare la spina dalla presa di rete. Per maggiore comodità è consi-

gliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il proiettore EVO90F dispone di un display LED e 4 pulsanti per accesso alle funzioni del pannello di con-

trollo (g.5).

Fig.5

MENU ENTER UP DOWN

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per entrare nel menu

selezionato o confermare il

valore attuale della funzione o

l'opzione all'interno di un menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

ENTER

DOWN

Table des matières

Langues :

Autres manuels ProLights Équipement d'éclairage

ProLights

ProLights Halurock Manuel utilisateur

ProLights

ProLights ArcShine M9/18FC Manuel utilisateur

ProLights

ProLights Fury FY400S Manuel utilisateur

ProLights

ProLights PFZ725 Manuel utilisateur

ProLights

ProLights BATPAR12UTRI Manuel utilisateur

ProLights

ProLights EclFresnel 2KTW Manuel utilisateur

ProLights

ProLights Z390LED Manuel utilisateur

ProLights

ProLights EclMiniProfile WDMX Manuel utilisateur

ProLights

ProLights LUMIPAR7QPRO Manuel utilisateur

ProLights

ProLights Astra Wash37Pix Manuel utilisateur

ProLights

ProLights EclProfile FW IP Manuel utilisateur

ProLights

ProLights EclNanoPanel TWC Manuel utilisateur

ProLights

ProLights Mosaico L Manuel utilisateur

ProLights

ProLights SmartBat Plus Manuel utilisateur

ProLights

ProLights StudioCob PFC2 Manuel utilisateur

ProLights

ProLights EclPanel TWCJR Manuel utilisateur

ProLights

ProLights EVO128CYC Manuel utilisateur

ProLights

ProLights CUBER128 Manuel utilisateur

ProLights

ProLights NEWMOON Manuel utilisateur

ProLights

ProLights Jet PAR7ZIP Manuel utilisateur

ProLights

ProLights FS75LED Manuel utilisateur

ProLights

ProLights LUMIPAR12IRTRI Manuel utilisateur

ProLights

ProLights Lumipix9HE Manuel utilisateur

ProLights

ProLights DTD no. 521-7135 Manuel utilisateur

Manuels Équipement d'éclairage populaires d'autres marques

Brizo

Brizo 8SP-MU-4 Manuel utilisateur

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manuel utilisateur

IKEA

IKEA BJÖRKSPIREA Manuel utilisateur

Laserworld

Laserworld Evolution Series ES-400RGB Manuel utilisateur

Alien

Alien RG STAR Manuel utilisateur

EuroLite

EuroLite LED B-40 Manuel utilisateur

Qazqa

Qazqa Suplux SL 3 Black 103062 Manuel utilisateur

Commercial Electric

Commercial Electric 54568141 Manuel utilisateur

CREE LIGHTING

CREE LIGHTING 304 Series Manuel utilisateur

Goobay

Goobay 49867 Manuel utilisateur

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manuel utilisateur

Alkalite

Alkalite Krypton KT-81 Manuel utilisateur

Clas Ohlson

Clas Ohlson GU10 Manuel utilisateur

DTS

DTS DELTA 10 F Manuel utilisateur

ring

ring Solar Steplight Manuel utilisateur

One Stop Gardens

One Stop Gardens 57696 Instructions de montage

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manuel utilisateur

SIREM

SIREM Swimeo A2 Manuel utilisateur
