ProLights SMARTBAT Manuel utilisateur

MANUALE UTENTE

USER MANUAL

SMARTBAT

IT - EN

poRTAbLE bATTERy-powEREd

UpLIGHTER

REV.005-01/15

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

SMARTbAT

• SMARTBAT

• Cavo di alimentazione

• Copertura impermeabile

• Telecomando IR

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Processo di ricarica

3. 4 Struttura menu

3. 5 Auto Show

3. 6 Velocità Show

3. 7 Static color

3. 8 Modalità musicale

3. 9 Sensibilità microfono

3. 10 Manual color

3. 11 Impostazioni IR

3. 12 Modalità Master/Slave con cavo DMX

3. 13 Modalità Master/Slave con segnale wireless

3. 14 Funzionamento con l'app SmartColors

3. 15 Funzionamento con WIFIBOX

3. 16 Funzione dimmer

3. 17 Collegamento

3. 18 Modalità DMX

3. 19 Indirizzamento DMX

3. 20 Collegamenti della linea DMX

3. 21 Costruzione del terminatore DMX

3. 22 Canali DMX

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

Certicato di garanzia

SMARTbAT

ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi soggetti ad eccessiva umidità.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

SMARTbAT

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede”e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

SMARTbAT

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

SMARTBAT è un proiettore portatile a batteria, concepito come uplighter per illuminazione d’accento in

eventi di ogni genere. SMARTBAT è munito di un pacco batteria al litio e di un modulo WiFi integrato per

il funzionamento cable-free. Il design ultra-compatto e leggero rende questo proiettore veramente por-

tatile e ricaricabile innumerevoli volte senza eetto “memoria”. L’autonomia della batteria interna è di 12

ore in modalità color change e di 8 ore in full output, mentre il tempo di ricarica è di solo 5 ore.La sorgente

luminosa è composta da 4 x10W LEDs RGBW/fullColor ad alta potenza, per una riproduzione completa

della gamma cromatica ed il piede estraibile consente di regolare l’inclinazione del fascio per assistere

le operazioni di puntamento. La trasmissione del segnale DMX avviene mediante tecnologia WiFi, l’uni-

tà di trasmissione WIFIBOX è compatibile con qualsiasi controller DMX oppure attraverso l’applicazione

SMARTCOLORS disponibile per dispositivi smartphone Android o IOS.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 4x8W LED RGBW/FC

• Lux @ 3 m: 950

• Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade a

scarica tradizionali

• Sistema di sintesi colore: miscelazione RGBW/FC (>16 milioni di colori) per possibilità cromatiche illi-

mitate

• Preset temperatura colore bianco: 3200K~10000K

• Angolo di proiezione: 15°

• Angolo di campo: 30°

• Inclinazione sezione LED: Regolazione Tilt del pannello LED +/- 105°

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Diverse congurazioni DMX disponibili (4, 6, 10 canali) per controllo avanzato o semplicato:

- 4 canali: RGBW

- 6 canali: dimmer, RGBW, strobo

- 10 canali: dimmer, RGBW, strobe, macro, auto programs, programs speed, dimmer curve

• WDMX: Ricevitore Wi integrato

• IR controller: Controller remoto infra-red con telecomando

• Interfaccia di controllo mediante display LED 4char per esecuzione dei programmi automatici, scelta

dei colori statici, memorizzazione di show personalizzati, stato batteria, stato del segnale

• Regolazione curva dimmer: 4 congurazioni selezionabili.

• Modalità Master/Slave per il funzionamento sincronizzato di più unità collegate in serie

• Passaggio lineare“stepless”dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz)

• Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipa-

zione a convezione naturale

Corpo e alimentazione

• Grado di protezione: IP44

• Corpo in alluminio pressofuso ad alta resistnza

• Pannello frontale realizzato in vetro temperato

SMARTbAT

• Batteria: 24V, Litio

• Autonomia batteria: 12 ore con funzionamento in cambio colore e di 8 ore in full-output

• Tempo di ricarica: max 5 ore

• Indicatore LED di stato batteria

• Switch load/storage batteria

• Connessioni Dmx: XLR 3p Input/Output

• Maniglia per il trasporto e posizionamento dell’illuminatore

• Piede estraibile per inclinazione tilt (no a 20°)

• Alimentazione: 100-240V 50/60Hz

• Condizioni di esercizio: 0/+35°

• Peso: 3,4 kg

• Dimensioni (LxAxP): 137.8x184x145 mm

Fig.1

137,8 184

145

Illuminance at a Distance

15°

1.0m

3.0m

5.0m

7.0m

0.23m

0.68m

1.14m

1.60m

Lux Center Beam Angle: 15° Beam Width

7498lx

833lx

299.9lx

153lx

Fig.2

Diagramma di luminosità

Fig.4

Fig.3

Pannello Inferiore

Pannello Laterale

SMARTbAT

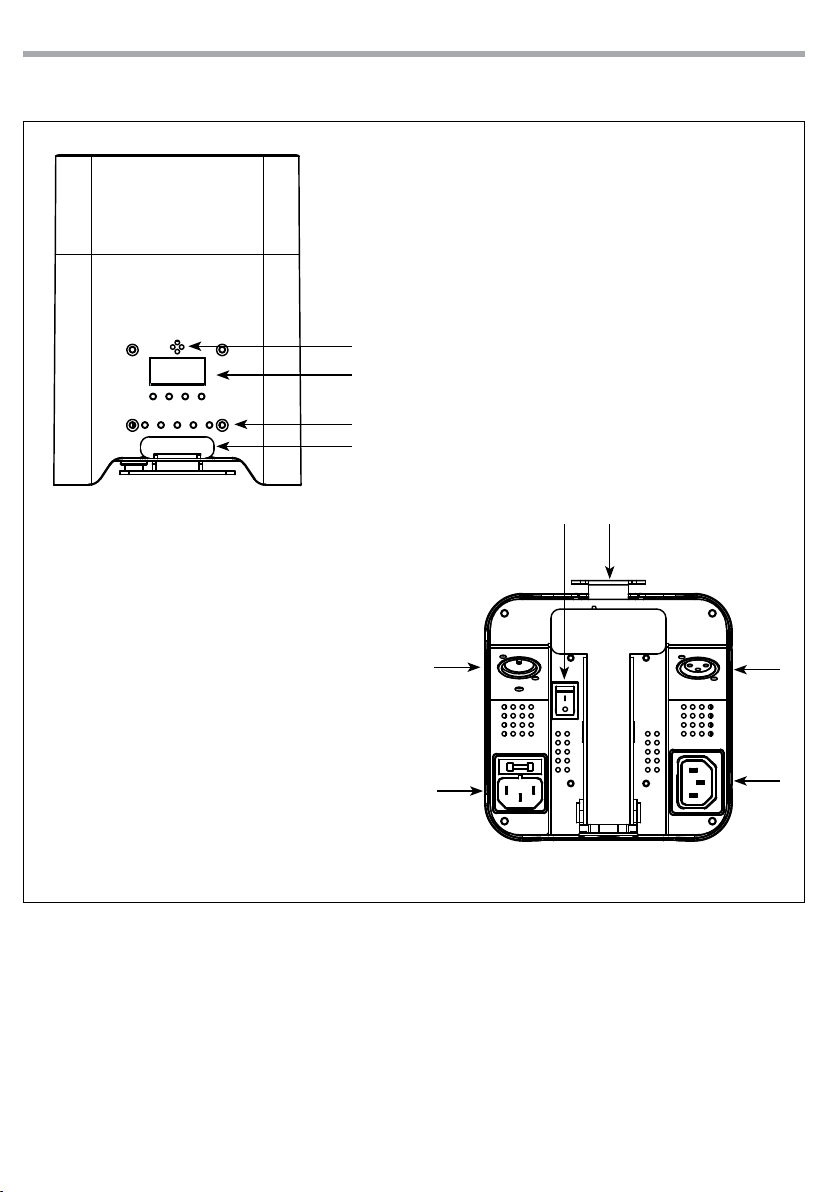

1. MICROFONO per il comando tramite musica.

2. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni.

3. LED DI CONTROLLO CARICA BATTERIA.

4. Piede estraibile per inclinazione tilt (no a 20°).

5. Interruttore ON/OFF.

6. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +.

7. POWER IN spina da pannello VDE per

il collegamento ad una presa di rete

MENU UP DOWN ENTER

(110-240V~/50-60Hz) tramite il cavo di rete

in dotazione. Accanto alla spina si trova il

portafusibile. Sostituire un fusibile difettoso

solo con uno dello stesso tipo.

8. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +.

9. POWER OUT output alimentazione per

connessioni di più unità in serie.

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

SMARTbAT

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Lo SMARTBAT può essere collocato su un piano solido. Inoltre, grazie alla possibilità di ssaggio mediante

il foro lettato presente sul cabinet (g.5), l’unità può essere montata anche a testa in giù, su una traversa.

Per il ssaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una sta-

bilità suciente e supportare almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

IMPORTANTE

È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare

i 20 cm.

Fig.5

FORO FILETTATO M12

MENU UP DOWN ENTER

Fig.6 - Funzione dei tasti

SMARTbAT

MENU UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

3.3 PROCESSO DI RICARICA

Per ricaricare lo SMARTBAT, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-

60Hz). Sull’unità si accenderà il LED per indicare che è in atto il processo di ricarica della batteria.

NOTA - I tempo di è pari a 5h mentre l’autonomia è di 8h.

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere lo SMARTBAT premere l’interruttore ON/OFF (se la batteria è scarica, inserire la spina del

cavo di alimentazione in una presa di rete (100-240V~/50-60Hz). L’unità può essere comandata da un’unità

DMX di comando luce oppure svolgere autonomamente il suo programma. Dopo l’uso spegnere l’unità

attraverso il medesimo interruttore.

3.2 IMPOSTAZIONE BASE

Lo SMARTBAT dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo

(g.6).

Table des matières

Langues :

Autres manuels ProLights Luminaire

ProLights

ProLights Fury FY700S Manuel utilisateur

ProLights

ProLights ECLIPSEHDTWC Manuel utilisateur

ProLights

ProLights TRIBE MINIRUBY Manuel utilisateur

ProLights

ProLights LION Manuel utilisateur

ProLights

ProLights EclDisplay CC Manuel utilisateur

ProLights

ProLights ECLIPSEFS Manuel utilisateur

ProLights

ProLights LUMA1500SP Manuel utilisateur

ProLights

ProLights ECLIPSEFRESNELJTW Manuel utilisateur

ProLights

ProLights DIAMOND7 Manuel utilisateur

ProLights

ProLights Astra Wash7PixIP Manuel utilisateur

ProLights

ProLights STARKBAR1000 Manuel utilisateur

ProLights

ProLights MINIECLIPSE Manuel utilisateur

ProLights

ProLights Astra Hybrid330 Manuel utilisateur

ProLights

ProLights ECLIPSEHD2 Manuel utilisateur

ProLights

ProLights PIXIESPOT Manuel utilisateur

ProLights

ProLights STARK400 Manuel utilisateur

ProLights

ProLights Sunbar2000FC Manuel utilisateur

ProLights

ProLights DOTQPACK Manuel utilisateur

ProLights

ProLights PIXIEZOOM Manuel utilisateur

Manuels Luminaire populaires d'autres marques

Emos

Emos CLASSIC ZY1431T Manuel utilisateur

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuel utilisateur

Hedler

Hedler C 12 silent Manuel utilisateur

Blizzard Lighting

Blizzard Lighting Puck: CSI Manuel utilisateur

Energetic Lighting

Energetic Lighting ELYSL-5004 Series Manuel utilisateur

Lightmaxx

Lightmaxx Shaft 5R Manuel utilisateur

Triarch

Triarch 31083 Manuel utilisateur

Philips

Philips 32614 Series Manuel utilisateur

IKEA

IKEA TIVED Manuel utilisateur

Lightolier

Lightolier LP200 Manuel utilisateur

Chauvet Professional

Chauvet Professional ROGUE R1 BEAM WASH Manuel utilisateur

Martin

Martin MAC 250 Krypton Manuel utilisateur

Cooper Lighting

Cooper Lighting Halo L3232E Manuel utilisateur

Stageline

Stageline ODW-2410RGBW Manuel utilisateur

Light Sky

Light Sky Tornado Series Manuel utilisateur

Lightolier

Lightolier Paralyte 2424 PLA2G9LS26U Manuel utilisateur

Lightolier

Lightolier Lytespan 83ED17S Manuel utilisateur

Lightolier

Lightolier Calculite CS8226 Manuel utilisateur
