NEDERLANDS
，Voorwoord，
Bedankt dat u gekozen heeft voor een PROLED FLEX STRIP. Lees deze instructies zorgvuldig door alvorens tot
installatie en/of ingebruikname over te gaan. Indien de Flex Strip tijdens het transport beschadigd is geraakt, gelieve
dan onmiddellijk uw verdeler te verwittigen. Onderneem geen actie voordat u contact heeft opgenomen met uw
verdeler.
，Garantiebepalingen，
Vanaf de dag van aankoop, bieden wij gratis reparatie of vervanging voor onze producten bij correct gebruik, in geval
van kwaliteitsgebreken. Met uitzondering van:
1. Defect als gevolg van onjuiste bediening.
2. Schade als gevolg van ongeoorloofde reparatie, wijziging, verkeerde aansluiting of vervanging van chips.
3. Schade na aankoop door transport, trillingen, enz.
4. Schade veroorzaakt door aardbeving, brand, blikseminslag, verontreiniging of overspanning.
5. Schade veroorzaakt door onjuiste opslag in te hoge temperaturen, vochtige omgeving of in de buurt van
chemicaliën.
6. Wanneer het product is geüpdatet.
，Veiliheidsvoorschriften，
1. Installeer deze Flex Strip niet tijdens onweer, bij sterke magnetische velden of hoogspanningsvelden. Zorg voor
een correcte aansluiting om het risico van beschadiging van onderdelen of kortsluiting tot een minimum te
beperken.
2. Zorg altijd voor voldoende ventilatie om de toelaatbare bedrijfstemperatuur te handhaven.
3. Controleer of de stroomvoorziening voldoet aan de stroomvereisten van de Flex Strip en de polariteit correct is.
4. Voer alle aansluitingen enkel uit wanneer de stroom is uitgeschakeld en controleer of er geen kortsluiting is
vooraleer u het apparaat in gebruik neemt.
Voor informatie over productupdates kan u contact opnemen met uw verdeler.
1. Productbeschrijving
De PROLED FLEX STRIP maakt het mogelijk verschillende soorten verlichting te creëren. Hoofdverlichting, indirecte
verlichting, sfeerverlichting, enz. kan zowel binnen als buiten gerealiseerd worden.
Gebruiksaanwijzing / Mode d’emploi
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
3
2. Opmerkingen
Gelieve de volgende informatie over het omgaan met Flex Strips in acht te nemen.
Niet scherp plooien
Niet horizontaal buigen
Geen overmatige druk uitoefenen
Niet afdekken tijdens gebruik
Niet aansluiten op netspanning
Gebruiksaanwijzing / Mode d’emploi
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
4
3. Veiligheidsvoorschriften
•Installatie alleen in overeenstemming met plaatselijke specificaties.
•Installatie mag alleen uitgevoerd worden door gekwalificeerd personeel.
•Alleen gebruiken met voedingen van Klasse 2.
•De voeding moet de juiste spanning leveren. Deze mag niet hoger zijn dan op de Flex Strip is aangegeven.
•Gebruik voor de bekabeling alleen kabels die geschikt zijn voor min. 80°C.
•Gebruik voldoende gedimensioneerde kabels. Verkeerd gedimensioneerde kabels kunnen leiden tot
oververhitting en mogelijk tot brandgevaar. De kabel moet goedgekeurd zijn voor de aanwezige spanning en
stroom.
•Gebruik de Flex Strip alleen bij een omgevingstemperatuur van -10 –45°C.
•Monteer de IP20 & IP53 Flex Strips niet op geleidende oppervlakken.
4. Montageplaats
1. Monteer de Flex Strip niet in een oververhitte omgeving, zoals naast een verwarming, of in een omgeving met
slechte koeling.
2. Als de montage plaatsvindt in een vochtige omgeving, kies dan voor de Flex Strip IP53 of IP67, die geschikt
zijn voor zulke toepassingen.
3. Gebruik de Flex Strip niet in een agressieve omgeving, zoals zwavelzuur, chloorzuur, broomzuur, enz.
a. De gasdampen kunnen zelfs door de siliconenafdekking diffunderen en met het LED-oppervlak in reactie
treden. Dit vermindert de lichtopbrengst aanzienlijk en tast de kleurtemperatuur aan. Bovendien neemt de
weerstand en bijgevolg het stroomverbruik toe.
b. Organische materialen die N, P, S enz. bevatten.
Zware metalen zoals Sn, PB, Hg, Sb, Bi, As enz.
5. Montage
•Controleer of de Flex Strip goed werkt vóór het verlijmen, maar in uitgerolde toestand. Latere klachten kunnen
niet aanvaard worden.
•Schakel de hoofdstroomtoevoerleiding uit en beveilig deze tegen het opnieuw inschakelen.
•Controleer of de juiste apparaten zijn geïnstalleerd, d.w.z. dat de voedingseenheid dezelfde spanning moet
hebben als de aan te sluiten Flex Strip.
•Controleer ook of de stroomvoorziening voldoende reserve heeft om bijvoorbeeld lijnverliezen te compenseren,
en of de juiste kabels gebruikt worden zodat spanningsverliezen tot een minimum beperkt worden.
Aanbevolen wordt dat de voeding ca. 20% meer vermogen heeft dan de aangesloten belasting.
•Let op de polariteit en sluit de lijnen juist aan.
•De klevende ondergrond mag niet elektrisch geleidend zijn. Het wordt aanbevolen om de Flex Strip te
verlijmen in bijvoorbeeld geanodiseerde aluminium profielen.
•De Flex Strip mag alleen scherp gebogen worden op punten waar zich geen elektronische componenten
bevinden. De minimale buigradius bedraagt ca. 2 cm. De Flex Strip mag niet gedraaid worden.
Gebruiksaanwijzing / Mode d’emploi
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
5
•De montage moet uitgevoerd worden op een warmtegeleidend oppervlak, dat voldoende gedimensioneerd is
om de warmteafvoer van de gekozen Flex Strip te garanderen. De ondergrond moet vrij zijn van vet, olie,
siliconen, stof en vuil. Voor het reinigen bevelen wij Isopropanol aan.
•Een montage op oneffen, slecht warmtegeleidende ondergronden wordt niet aanbevolen. Het kan de
levensduur van de Flex Strip verkorten en de bevestiging ervan bemoeilijken. Deze omvatten hout, gipskarton,
behangpapier enz.
•Vermijd het lijmen over de voegen van de profielen. Thermische uitzetting en krimpen kan schade veroorzaken
aan de Flex Strip. Daarvoor knipt u de Flex Strip op de aangegeven snijpunten en gebruikt u flexibele
verbindingen, bijvoorbeeld een draadbrug.
Procedure voor de montage:
1. Trek de beschermfolie van de kleefstrip een kort stukje af
2. Plaats de Flex Strip en druk lichtjes aan. Gebruik geen scherpe of metalen voorwerpen.
Onderzijde met kleefband
Gebruiksaanwijzing / Mode d’emploi
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
6

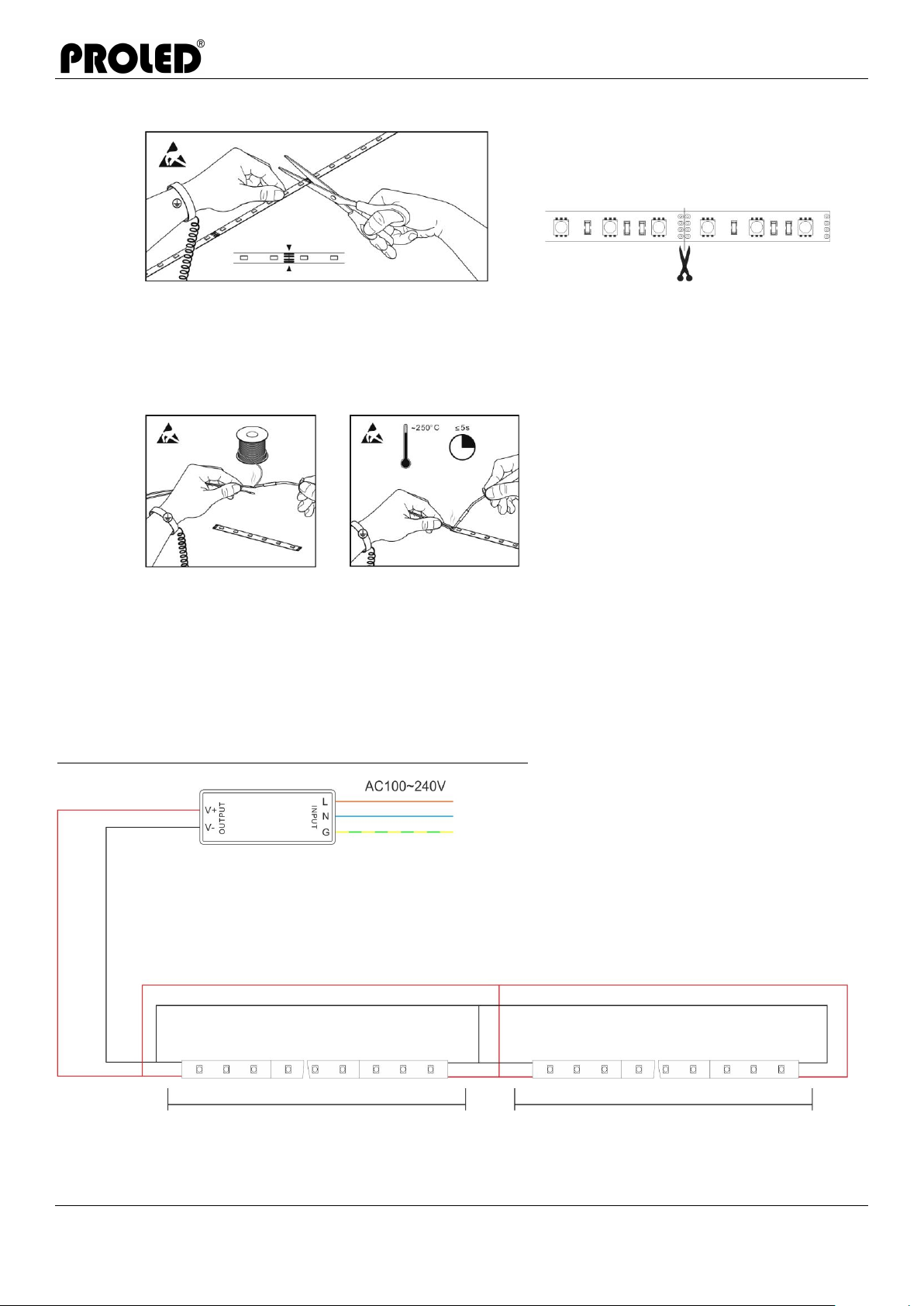

3. Knip de overtollige lengte op het aangeduide snijpunt af met een schaar.
4. Een reeds vastgelijmde strook mag niet verwijderd worden. Dit zal leiden tot beschadiging van de
elektronische componenten of de soldeerverbindingen, die niet onder de garantie vallen.
5. De overblijvende stukken kunnen hergebruikt worden. Hiervoor moet een nieuwe aansluitkabel
gesoldeerd worden.
6. Aansluitingsschema
De volgende afbeeldingen illustreren de aansluiting van de Flex Strip. Raadpleeg de handleiding van de
besturingseenheid / dimmer voor het exacte aansluitingsschema.
Aansluiting van een monochromatische Flex Strip zonder dimmer
Voeding
12-24 VDC
Flex Strip lengte volgens specificatie
Flex Strip lengte volgens specificatie
Gebruiksaanwijzing / Mode d’emploi
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
7
Aansluiting van een monochromatische Flex Strip met dimmer
Aansluiting van een RGB Flex Strip met dimmer
Voeding
12-24 VDC
Voeding
12-24 VDC
Flex Strip lengte volgens specificatie
Flex Strip lengte volgens specificatie
Flex Strip lengte volgens specificatie
Flex Strip lengte volgens specificatie
Gebruiksaanwijzing / Mode d’emploi
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
8
7. Solderen van draden voor IP53 Flex Strips
Als u een aansluitkabel moet solderen aan een Flex Strip IP53, gaat u als volgt te werk.
Knip de Flex Strip af bij het snijpunt Verwijder de silicone van de soldeercontacten
en soldeer de kabel op de juiste manier. Let
op de correcte polariteit.
Dicht het soldeerpunt af met wat zuurvrije siliconen Knip een kort stuk krimpkous af.
bijvoorbeeld, PROLED afdichtingslijm L6396.
Dicht de soldeerverbinding met de krimpkous. Zorg ervoor dat de beschermfolie van de kleefband
kan verwijderd worden.
Gebruiksaanwijzing / Mode d’emploi
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
9
8. Solderen van draden voor IP67 Flex Strips
Als u een toevoerleiding moet solderen aan een Flex Strip IP67, gaat u als volgt te werk. Let op: de correct
afgedichte eindkappen bieden slechts IP65-bescherming.
Knip de Flex Strip op de gewenste plaats door. Verwijder de silicone van de contacten en soldeer
de kabel op de juiste manier. Let op de correcte
polariteit.
Snij een opening in het eindkapje voor de Schuif het eindkapje over de aansluitkabel
aansluitkabel
Prik de tube open met de dop van de afdichtingslijm Schroef de trechter op de tube.
bijvoorbeeld, PROLED afdichtingslijm L6396.
4
Gebruiksaanwijzing / Mode d’emploi
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
10
Snij de trechter schuin af. Vul het eindkapje volledig met lijm.
Schuif het eindkapje over de Flex Strip, zodat het over
de soldeerverbinding komt.
Opmerking:
Laat het nieuw gelijmde eindkapje ten minste 24 uur onbewogen drogen. Denk eraan dat het werken met siliconen niet
onderhoudsvrij is. De hechting moet regelmatig, maar ten minste éénmaal per jaar, gecontroleerd worden en indien
nodig hersteld worden.
