PR electronics 9203 Series Guide de l'utilisateur
9203
Ventil- /
Alarmtreiber
Nr. 9203V104-DE
Produktversion: 9203-002
1506
PR electronics A/S tilbyder et bredt program af analoge og digitale
signalbehandlingsmoduler til industriel automation. Programmet
består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere,
Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv
barske miljøer med elektrisk støj, vibrationer og temperaturudsving,
og alle produkter opfylder de strengeste internationale standarder.
Vores motto »Signals the Best« er indbegrebet af denne filosofi – og
din garanti for kvalitet.
PR electronics A/S oers a wide range of analogue and digital
signal conditioning devices for industrial automation. The product
range includes Isolators, Displays, Ex Interfaces, Temperature
Transmitters, and Universal Devices. You can trust our products in
the most extreme environments with electrical noise, vibrations and
temperature fluctuations, and all products comply with the most
exacting international standards. »Signals the Best« is the epitome
of our philosophy – and your guarantee for quality.
PR electronics A/S ore une large gamme de produits pour le
traitement des signaux analogiques et numériques dans tous
les domaines industriels. La gamme de produits s’étend des
transmetteurs de température aux acheurs, des isolateurs aux
interfaces SI, jusqu’aux modules universels. Vous pouvez compter
sur nos produits même dans les conditions d’utilisation sévères,
p.ex. bruit électrique, vibrations et fluctuations de température.
Tous nos produits sont conformes aux normes internationales les
plus strictes. Notre devise »SIGNALS the BEST« c’est notre ligne
de conduite - et pour vous l’assurance de la meilleure qualité.
PR electronics A/S verfügt über ein breites Produktprogramm
an analogen und digitalen Signalverarbeitungsgeräte für die in-
dustrielle Automatisierung. Dieses Programm umfasst Displays,
Temperaturtransmitter, Ex- und galvanische Signaltrenner, und
Universalgeräte. Sie können unsere Geräte auch unter extremen
Einsatzbedingungen wie elektrisches Rauschen, Erschütterungen
und Temperaturschwingungen vertrauen, und alle Produkte von
PR electronics werden in Übereinstimmung mit den strengsten
internationalen Normen produziert. »Signals the Best« ist Ihre
Garantie für Qualität!
DK
UK
FR
DE
9203 - Product Version 9203-002 1
VENTIL- / ALARMTREIBER
9203
INHALTSVERZEICHNIS
Warnung ..................................................................................................... 2
Zeichenerklärungen............................................................................... 2
Sicherheitsregeln.................................................................................... 2
Zerlegung des Systems 9000........................................................... 4
Erweiterte Merkmale............................................................................. 5
Verwendung.............................................................................................. 5
Technische Merkmale............................................................................ 5
Anwendungen.......................................................................................... 6

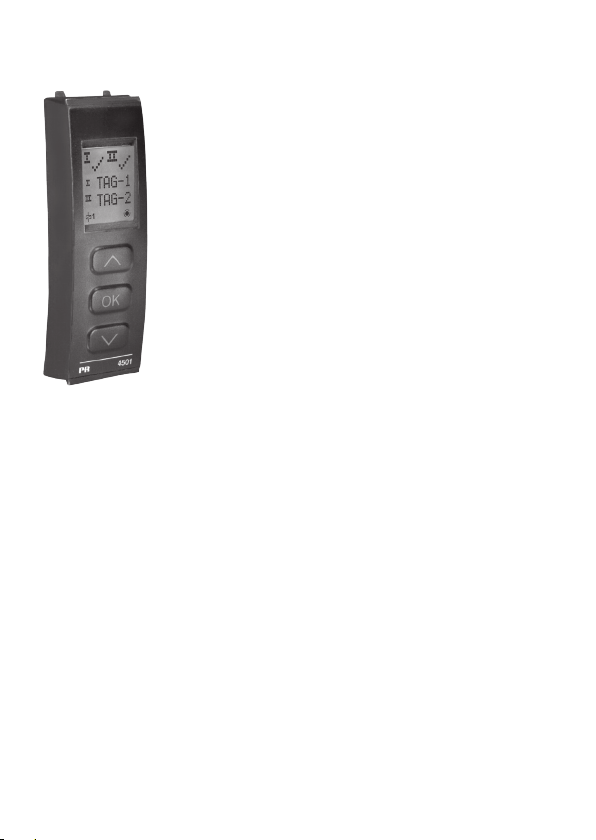

PR 4501 Display- / Programmierfront ........................................... 7
Anbringen / Entfernen des PR4501/4511.................................. 8
Bestellangaben: 9203B....................................................................... 9
Zubehör ...................................................................................................... 9
Elektrische Daten ................................................................................... 9
Visualisierung im 4501 bei Hardware / Software Fehler...... 14
Anschlüsse ................................................................................................ 15
Blockdiagramm......................................................................................... 16
Signalfehler Erkennung ohne Frontdisplay.................................. 17
Konfiguration / Bedienung der Funktionstasten....................... 17
Flussdiagramm......................................................................................... 19
Flussdiagramm, erweiterte Einstellungen (ADV.SET).............. 20
Scrollender Hilfstext im Display Zeile 3........................................ 21
Appendix.................................................................................................... 22
IECEx Installation Drawing.............................................................. 23
ATEX Installationszeichnung.......................................................... 26
FM Installation Drawing ................................................................... 29
INMETRO Installation Drawing ...................................................... 31
Safety Manual....................................................................................... 35
2 9203 - Product Version 9203-002
ZEICHENERKLÄRUNGEN
Dreieck mit Ausrufungszeichen: Das Handbuch ist sorgfältig durch-
zulesen vor Montage und Inbetriebnahme des Gerätes, um schweren
Verletzungen oder mechanischer Zerstörung zu vermeiden.
Die CE-Marke ist das sichtbare Zeichen dafür, dass das Gerät die
Vorschriften erfüllt.
Doppelte Isolierung ist das Symbol dafür, dass das Gerät besondere
Anforderungen an die Isolierung erfüllt.
Ex-Geräte sind entsprechend der ATEX Direktive für die Verwendung in
Verbindung mit Installationen in explosionsgefährdeter Umgebung zuge
lassen. Siehe Installationszeichnungen im Appendix.
SICHERHEITSREGELN
DEFINITIONEN
Gefährliche Spannungen sind definitionsgemäß die Bereiche: 75...1500 Volt
Gleichspannung und 50...1000 Volt Wechselspannung.
Techniker sind qualifizierte Personen, die dazu ausgebildet oder angelernt sind,
eine Installation, Bedienung oder evtl. Fehlersuche auszuführen, die sowohl
technisch als auch sicherheitsmäßig vertretbar ist.
WARNUNG
Die folgende Maßnahmen sollten nur in spannungslosem Zustand
des Gerätes und unter ESD-sicheren Verhältnisse durchgeführt
werden:
Installation, Montage und Demontage von Leitungen.
Fehlersuche im Gerät.
Reparaturen des Gerätes und Austausch von Sicherungen dür-
fen nur von PR electronics A/S vorgenommen werden.
WARNUNG
Die Frontplatte des Gerätes darf nicht geöffnet werden, weil hier-
durch die Kontakte zur Kontaktierung des Frontdisplays 4501
beschädigt werden können. Das Gerät enthält keine internen DIP-
Schalter oder Programmierbrücken.
9203 - Product Version 9203-002 3
Bedienungspersonal sind Personen, die im Normalbetrieb mit dem Produkt die
Drucktasten oder Potentiometer des Produktes einstellen bzw. bedienen und die
mit dem Inhalt dieses Handbuches vertraut gemacht wurden.
EMPFANG UND AUSPACKEN
Packen Sie das Gerät aus, ohne es zu beschädigen und kontrollieren Sie beim
Empfang, ob der Gerätetyp Ihrer Bestellung entspricht. Die Ver packung sollte
beim Gerät bleiben, bis dieses am endgültigen Platz montiert ist.
UMGEBUNGSBEDINGUNGEN
Direkte Sonneneinstrahlung, starke Staubentwicklung oder Hitze, mechanische
Erschütterungen und Stöße sind zu vermeiden; das Gerät darf nicht Regen oder
starker Feuchtigkeit ausgesetzt werden. Bei Bedarf muss eine Erwärmung, wel-
che die angegebenen Grenzen für die Umgebungstemperatur überschreitet, mit
Hilfe eines Kühlgebläses verhindert werden.
Das Gerät muss im Verschmutzungsgrad 2 oder besser installiert werden.
Das Gerät ist so konzipiert, dass es auch in einer Einsatzhöhe von bis zu 2 000 m
noch sicher funktioniert.
INSTALLATION
Das Gerät darf nur von Technikern angeschlossen werden, die mit den techni-
schen Ausdrücken, Warnungen und Anweisungen im Handbuch vertraut sind und
diese befolgen.
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte
man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt
mit PR electronics GmbH, www.prelectronics.de Kontakt aufnehmen.
Der Einsatz von verdrillter Leitung ist nicht erlaubt außer die Enden sind mit
Aderendhülsen versehen.
Eine Beschreibung von Eingangs- / Ausgangs- und Versorgungsanschlüssen
befindet sich auf dem Blockschaltbild und auf dem seitlichen Schild.
Das Gerät ist mit Feldverdrahtungsklemmen ausgestattet und wird von einem
Netzteil mit doppelter / verstärkter Isolierung versorgt. Der Netzschalter sollte
leicht zugänglich und in der Nähe des Gerätes sein. Der Netzschalter sollte mit
einem Schild gekennzeichnet sein, auf dem steht, dass durch Betätigung dieses
Schalters das Gerät vom Netz genommen wird.
Für den Anschluss auf der Power Rail 9400 wird das Gerät über das Power
Control Unit 9410 versorgt.
Die ersten beiden Ziffern der Seriennummer geben das Produktionsjahr an.
4 9203 - Product Version 9203-002
KALIBRIERUNG UND JUSTIERUNG
Während der Kalibrierung und Justierung sind die Messung und der Anschluss
externer Spannungen entsprechend diesem Handbuch auszuführen, und
der Techniker muss hierbei sicherheitsmäßig einwandfreie Werkzeuge und
Instrumente benutzen.
BEDIENUNG IM NORMALBETRIEB
Das Bedienungspersonal darf das Gerät nur dann einstellen oder bedienen, wenn
diese auf vertretbare Weise in Schalttafeln o. ä. fest installiert sind, sodass die
Bedienung keine Gefahr für Leben oder Material mit sich bringt. D. h., es darf
keine Gefahr durch Berührung bestehen, und das Gerät muss so plaziert sein,
dass es leicht zu bedienen ist.
REINIGUNG
Das Gerät darf in spannungslosem Zustand mit einem Lappen gereinigt werden,
der mit destilliertem Wasser leicht angefeuchtet ist.
HAFTUNG
In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht
genau eingehalten werden, kann der Kunde PR electronics gegenüber keine
Ansprüche geltend machen, welche ansonsten entsprechend der eingegangenen
Verkaufsvereinbarungen existieren können.
ZERLEGUNG DES SYSTEMS 9000
Abbildung 1:
Das Gerät wird von der Power Rail
gelöst, indem man den unteren
Verschluss löst.
9203 - Product Version 9203-002 5
VENTIL- / ALARMTREIBER
9203
• Universeller Ex-Treiber für Ventile, akustischen Alarme
und LED’s
• Erweiterte Selbstdiagnose
• 1 oder 2 Kanäle
• Kann separat über Klemmenanschluss oder über die
Power Rail 9400 versorgt werden
• SIL 2-zertifiziert über Full Assessment
Erweiterte Merkmale
• UniversellerEx-Treiber zur Ansteuerung von Magnetventilen etc. mit verschie-
densten Ex-Daten der drei integrierten Ex-Barrieren.
• ZweiHardware-VersionenermöglichendieAuswahlzwischen„Low“(35mA)
oder„High“(60mA)Stromausgang.
• KonfigurationundÜberwachungüberdasabnehmbareFrontdisplay(PR4501).
• AuswahleinerdirektenoderinvertiertenFunktionfürjedenKanalmitPR4501
und die Möglichkeit den Ausgangsstrom für den gefährdeten Bereich der ent-
sprechenden Applikation anzupassen.
• OptionaleÜberwachungdesAusgangsstromeszumEx-Bereichmitdem4501.
• OptionaleredundanteVersorgungüberPowerRailund/oderseparate
Versorgung.
Verwendung
• Das Gerät kann in sicheren Bereichen und in Zone 2 / div. 2 eingesetzt werden
und Signale in die Zonen 0, 1, 2, 20, 21, 22 und M1 übertragen.
• Ex-TreiberzurKontrollevonON/OFFMagnetventilen,akustischenAlarmen
und LED’s im Ex-Bereich.
• Das9203wirdüberNPN/PNP-SignaleoderSchaltsignaleangesteuert.
• MeldungvoninternenFehlerzuständenmittelsdesStatusrelaisund/oderder
Sammelstörmeldung über die Power Rail.
• Das9203wurdefürSIL2-Anwendungenentwickeltundzertifiziertentspre-
chend den Anforderungen der Richtlinie IEC 61508.
Technische Merkmale
•1 grüne und 2 gelbe/rote Leuchtdioden in der Front des Gerätes zeigen den
normalen Betrieb und Fehlfunktionen an.
•2,6kVACgalvanischeTrennungzwischenEIngang,AusgangundVersorgung.
54
53
52
51
31
32
33
34
14
13
12
11
44
43
42
41
V+
V+
V+
V+
6 9203 - Product Version 9203-002

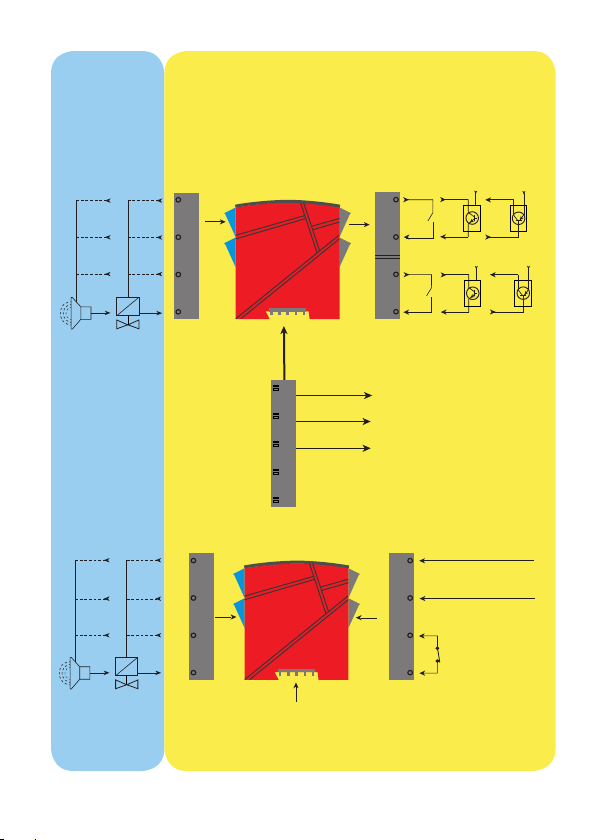

ANWENDUNGEN
Versorgungsanschluss:
Rail, +24 VDC
Rail, Erde
Power rail
Statusrelais-Signal
Zone 0, 1, 2,
20, 21, 22, M1 &
Cl. I/II/III, div. 1
gr. A-G Zone 2 / Cl. 1, Div. 2, gr. A-D oder sicheres Bereich
Kanal 2
VentilAlarm
Gerätestatus
Gerätestatus
Erde -
Versorgung +19,2...31,2 VDC
N.C.
Versorgung über
Power Rail
Eingangssignale:
Kanal 2
Kanal 1
Ausgangs-
signale:
Kanal 1
VentilAlarm
Keine Verbindung
Keine Verbindung
9203 - Product Version 9203-002 7
PR 4501 DISPLAY- / PROGRAMMIERFRONT
Funktionallität
Die einfache Menüstruktur leitet automatisch durch die
relevanten Einstellungen. Der scrollende Hilfetext macht es
sehr einfach diese Geräte einzusetzen. Sie finden weitere
Beschreibungen der Funktionen und Programmierungsmög
lichkeiten im Abschnitt ”Konfiguration / Bedienung der
Funktionstasten”.
Anwendungen
• KommunikationsschnittstellezurÄnderungderoperativenParameterim9203.
• WenndasGerätimProzessintegriertist,zeigtdasDisplaydieentsprechenden
Prozesswerte und den jeweiligen Prozessstatus an.
Technische Merkmale
• LCDDisplaymit4Zeilen;Zeile1(5,57mmhoch)zeigtdenstatusjerderKanal
(OK oder Fehler), Zeile 2 (3.33 mm hoch) den Ausgang für Kanal 1 (ON/OFF),
Zeile 3 (3.33 mm hoch) den Ausgang für Kanal 2 (ON/OFF), und Zeile 4 den
Status der SIL-Konfiguration (offen / verriegelt) an. Statischer Punkt = SIL-
verriegelt, blinkender Punkt = nicht SIL-verriegelt. Zeile 4 zeigt auch an, ob der
Ausgang aktiv ist.
• ZumSchutzderjeweiligenKonfigurationgegenunbefugteÄnderungenkann
der Zugang zum Menü durch ein Passwort blockiert werden.
OK
4501
1
3
4
2
3
8 9203 - Product Version 9203-002
ANBRINGEN / ENTFERNEN DES PR4501/4511
1: Einbringen der beiden Fixierstifte des PR4501/4511 in die Öffnungen an der
oberen Frontplatte des Moduls.
2: Das Display 4501/4511 an der Unterkante einrasten lassen.
Entfernen des 4501/4511
3: Die Entriegelung des 4501/4511 an der Unterseite betätigen und das
4501/4511 vorsichtig abnehmen.
Autres manuels pour 9203 Series
8
Ce manuel convient aux modèles suivants
2
Table des matières
Langues :
Autres manuels PR electronics Contrôleurs
PR electronics
PR electronics 2224 Manuel utilisateur
PR electronics
PR electronics 2286 Manuel utilisateur
PR electronics
PR electronics 2286 Manuel utilisateur
PR electronics
PR electronics 9202 Series Feuille d'instructions
PR electronics
PR electronics 2286 Manuel utilisateur
PR electronics
PR electronics 9203 Series Manuel utilisateur
PR electronics
PR electronics 2224 Manuel utilisateur
PR electronics
PR electronics 5105B Manuel utilisateur
