PNI H1073A Manuel utilisateur
PNI H1073A
Electric lock / Elektroschloss / Cerradura electrica / Serrure électrique
Elektromos zár / Serratura elettrica / Zamek elektryczny / Yala electromagnetica
EN User manual ............................................. 2
DE Benutzerhandbuch ................................... 4
ES Manual de usuario .................................... 6
FR Manuel utilisateur ..................................... 8
HU Használati utasítás ................................... 10
IT Manuale utente ........................................ 12
PL Instrukcja obsługi ..................................... 14
RO Manual de utilizare ................................... 16
EN
2
MAIN FUNCTIONS:
It works only with electrical impulse at 12V for 0.5 second provided by a NO (Normal open) circuit or by manual
operation.
It is compatible with intercom systems or control access systems. Can be installed in residential buildings,
commercial spaces, hotels, schools, warehouses, institutions, etc.

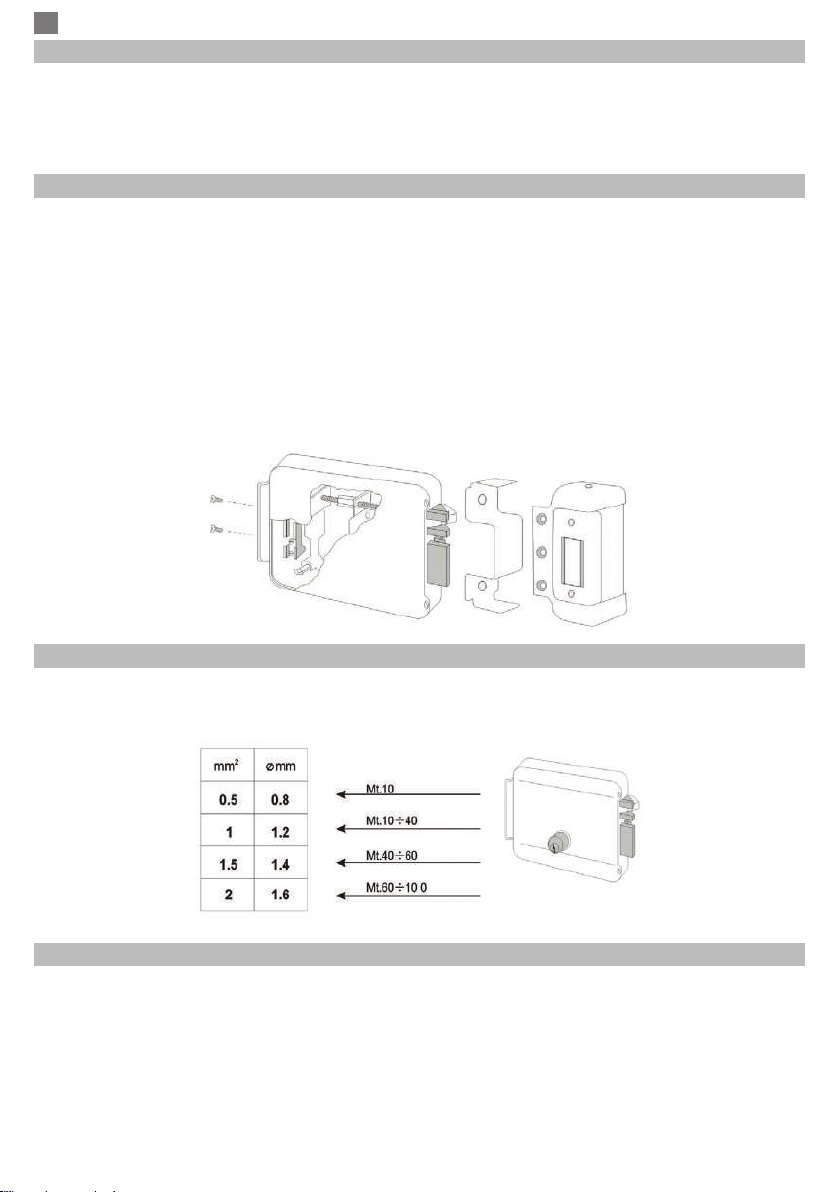

INSTALLATION INSTRUCTIONS:
• Use the screws included in the package to install the lock body, the cylinder and the bolt on the edge of
the door or the doorframe. It is recommended to leave 5 mm gap between the lock body and the bolt.
• For mounting, you have to loosen the lock body from the 2 screws placed on the side with the bolt. Once
you have set the lock’s position, you can complete the mounting by xening the 4 screws as described
below.
• The spring is adjustable according to the weight of the door. Adjust the hexagon nut with a set of 12 keys
or a pliers.
• The direction of the bolt installation can be changed depending on the type of door opening.
• Use a command of 9-12 V cc. and power bigger than 12W. Press or turn the button, the lock can be
unlocked automatically after a second.
PRECAUTIONS:
The unlock time as long as the lock is electried can not be longer than 3 seconds.
For safety reasons, you need to use drum powder lubricants for the cylinder.
CHARACTERISTICS:
• Lock type: rim lock
• Inner opening mode: mechanical
• Voltage (impulse): 0,5 - 3s at 7 - 12 V d.c. / 2 - 3.5A
• Operation mode: Fail Secure (NO)
• Dimensions: 129 x 105 x 39 mm
• Weight: 1117g
EN
3
EXAMPLE OF CONNECTION OF THE PNI H1073A LOCK WITH THE PNI DK101 ACCESS
CONTROL KEYPAD AND THE PNI ST 3.4A 12V VOLTAGE SOURCE, WHICH CAN BE
PURCHASED SEPARATELY:
INSTALLATION SCHEME:
DE
4
FUNKTIONEN:
Es reagiert auf die Steuerung des elektrischen Impulses von 12 V 0.5 Sekunden, der von einem NO Stromkreis
(normal geönet) oder aufgrund des manuellen Betriebs gesendet wird.
Es passt zu den Interfonlösungen mit Intercom oder zu den Zugangskontrollsystemen. Es kann in den
Wohngebäuden, Geschäftsräumen, Hotels, Schulen, Lagern, Institutionen, usw. eingebaut werden.
EINBAU:
•Benutzen Sie die Schrauben vom Paket zum Einbau des Sicherheitsschlosses, des Zylinders und des
Bolzens auf dem Türrand oder auf dem Türrahmen. Es wird empfohlen, dass für den Einbau ein Abstand
von 5 mm zwischen dem Sicherheitsschloss und dem Bolzen vorgesehen wird.
•Zum Einbauen sollen Sie den Körper des Sicherheitsschlosses von den 2 Schrauben, die sich auf dem
Bolzenrand benden, losschrauben. Nach dem Festsetzen der Stellung des Sicherheitsschlosses,
können Sie die Befestigung des Sicherheitsschlosses mit 4 Schrauben laut der unten dargestellten
Zeichnung beenden.
•Die Feder kann nach dem Türgewicht angepasst werden. Passen Sie die hexagonale Nuss mit einem
Schlüsselsatz Typ 12 oder mit einer Zange an.
•Die Einbaurichtung vom Bolzen kann je nach der Önungsart der Tür geändert werden.
•Benutzen Sie die richtige Steuerung von 9-12 V c.c. und die Leistung über 12 W. Drücken Sie auf
den Knopf oder drehen Sie den Knopf, das Sicherheitsschloss kann automatisch nach einer Sekunde
entsperrt werden.
VORSICHT:
Solange das Sicherheitsschloss elektriziert ist, darf die Entsperrzeit 3 Sekunden nicht überschreiten. Aus
Sicherheitsgründen sollen Sie die Pulverschmiermittel für den Zylinder verwenden.
EIGENSCHAFTEN:
•Sicherheitsschloss Typ: angewendet
•Önungsart von innen: mechanisch
•Speisen (mit dem Impuls): 0,5 - 3s la 7 - 12 V d.c. / 2 - 3.5A
• Wirkungsart: Fail Secure (NO)
•Grössen: 129 x 105 x 39 mm
•Gewicht: 1117g
DE
5
BEISPIEL FÜR DEN ANSCHLUSS DES SICHERHEITSSCHLOSSES PNI H1073A MIT DEN
ZUGANGSKONTROLLTASTEN PNI DK101 UND MIT DER SPANNUNGSQUELLE PNI ST 3.4A 12V,
DIE SEPARAT GEKAUFT WERDEN KÖNNEN:
INSTALLATIONSSCHEMA:
ES
6
FUNCIONES PRINCIPALES:
Funciona solo con impulsos eléctricos a 12 V durante 0,5 segundos provistos por un circuito NO (Normal
abierto) o por operación manual.
Es compatible con los sistemas de intercomunicación o control de acceso. Puede ser instalado en edicios
residenciales, espacios comerciales, hoteles, escuelas, almacenes, instituciones, etc..
INSTRUCCIONES DE INSTALACIÓN:
•Use los tornillos incluidos en el paquete para instalar el cuerpo de la cerradura, el cilindro y el perno en
el borde de la puerta o el marco de la puerta. Se recomienda dejar un espacio de 5 mm entre el cuerpo
de la cerradura y el perno.
•Para el montaje, debe aojar el cuerpo de la cerradura de los 2 tornillos colocados en el lado con el
perno. Una vez que haya establecido la posición del bloqueo, puede completar el montaje jando los 4
tornillos como se describe a continuación.
•El muelle es ajustable según el peso de la puerta. Ajuste la tuerca hexagonal con un juego de 12 llaves
o unos alicates.
• La dirección de la instalación del perno se puede cambiar según el tipo de apertura de la puerta.
•Utilice un comando de 9-12 V cc. y potencia mayor a 12W. Presione o gire el botón, el bloqueo se puede
desbloquear automáticamente después de un segundo.
PRECAUCIONES:
El tiempo de desbloqueo siempre que la cerradura esté electricada no puede durar más de 3 segundos.
Por razones de seguridad, debe usar lubricantes de tambor en polvo para el cilindro.
CARACTERISTICAS:
• Tipo de bloqueo: llanta con bloqueo
• Modo de apertura interior: mecánico
•Voltaje (impulso): 0,5 - 3s a 7 - 12 V d.c. / 2 - 3.5A
• Modo de operación: Fail Secure (NO)
•Dimensiones: 129 x 105 x 39 mm.
•Peso: 1117g
ES
7
EJEMPLO DE CONEXIÓN DE PNI H1073A CON EL TECLADO DE CONTROL DE ACCESO
PNI DK101 Y LA FUENTE DE VOLTAJE PNI ST 3.4A 12V, QUE SE PUEDEN COMPRAR POR
SEPARADO:
ESQUEMA DE INSTALACIÓN:
FR
8
FONCTIONS PRINCIPALES:
Il fonctionne uniquement avec une impulsion électrique à 12V pendant 0,5 seconde fournie par un circuit NO
(normalement ouvert) ou par une opération manuelle.
Il est compatible avec les systèmes d’interphone ou les systèmes d’accès de contrôle. Peut être installé dans
des bâtiments résidentiels, des espaces commerciaux, des hôtels, des écoles, des entrepôts, des institutions,
etc..
INSTRUCTIONS D’INSTALLATION:
•Utilisez les vis incluses dans l’emballage pour installer le corps de la serrure, le cylindre et le boulon sur
le bord de la porte ou du cadre de la porte. Il est recommandé de laisser un espace de 5 mm entre le
corps du verrou et le boulon.
•Pour le montage, vous devez desserrer le corps du verrou à l’aide des 2 vis situées sur le côté avec
le boulon. Une fois que vous avez déni la position de la serrure, vous pouvez terminer le montage en
serrant les 4 vis comme décrit ci-dessous.
•Le ressort est réglable en fonction du poids de la porte. Réglez l’écrou hexagonal avec un jeu de 12 clés
ou une pince.
•La direction de l’installation du boulon peut être modiée en fonction du type d’ouverture de la porte.
•Utilisez une commande de 9-12 V cc. et puissance supérieure à 12W. Appuyez ou tournez le bouton, le
verrou peut être déverrouillé automatiquement après une seconde.
PRÉCAUTIONS:
Le temps de déverrouillage tant que le verrou est électrié ne peut pas dépasser 3 secondes.
Pour des raisons de sécurité, vous devez utiliser des lubriants en poudre pour fûts pour le cylindre..
LES CARACTÉRISTIQUES:
• Type de serrure: serrure de porte électrique de jante avec le cylindre
• Mode d’ouverture intérieure: mécanique
•Tension (impulsion): 0,5 - 3 s à 7 - 12 V d.c. / 2 - 3.5A
• Mode de fonctionnement: Fail Secure (NO)
•Dimensions: 129 x 105 x 39 mm
•Poids: 1117g
FR
9
EXEMPLE DE CONNEXION DE LA SERRURE PNI H1073A AVEC LE CLAVIER DE CONTRÔLE
D’ACCÈS PNI DK101 ET LA SOURCE DE TENSION PNI ST 3.4A 12V, POUVANT ÊTRE ACHETÉS
SÉPARÉMENT:
SCHÉMA D’INSTALLATION:
HU
10
FUNKCIÓK:
Egy. A zárolás megadásához használja a 7-12 d.c. impulzusfeszültség (0,5-3 s) NO (normál nyitott) áramkör,
12 W-nál nagyobb teljesítménynél Kettő. Illik intercom megoldások intercom vagy beléptető rendszerek. Lehet
telepíteni a lakó-, kereskedelmi, szállodák, iskolák, raktárak, intézmények, stb.
TELEPÍTÉS:
•Az önálló csavarokat a zárszerkezet, a henger és az ajtó tartójának az ajtó vagy az ajtókeretbe történő
beszereléséhez használja. Javasoljuk legalább 5 mm-es szerelési távolságot a záróelemtől az ajtó tartóig.
•A szereléshez le kell lazítani a fonalat a csavar 2 csavarjáról. Miután beállította a yail pozíciót, elvégezheti
a 4 csavaros rögzítést az alábbiak szerint.
•A hubot az ajtó külső oldalára kell szerelni (ellentétesen a zárrral) a csomagban levő
tartózékokkal. A hub lemeze az ajtón át kell haladnia egészen a zártest speciális
résein. Ahhoz, hogy kinyissa a zárat elég egy rövid forgatása a kulcsnak a hubba.
A rugó állítható az ajtó súlyától függően. Állítsa be a hatszögletű anyát egy 12 kulccsal vagy egy fogóval.
A nyelvet vissza lehet tériteni az ajtónyítás irányának függően.(belülre vagy kivülre) - a zártípus
automatikusan kinyilik amikor egy elektromos impulzust kap.
•A zárolás megadásához használja a 7-12 d.c. impulzusfeszültség (0,5-3 s) NO (normál nyitott) áramkör,
12 W-nál nagyobb teljesítménynél. Nyomaj meg a zártestgombját ez ki fog nyitodni egy másodperc után.
A Yale parancs nem polaritásfüggő.
MEGJEGYZÉSEK:
A folyamatos villamosítási idő feloldása nem haladhatja meg a 8 másodpercet.
A biztonság érdekében használjon por alakú kenőanyagot a hengerhez.
JELLEMZŐI:
• Zár típus: felni
•Belső nyitási mód: mechanikus
•Feszültség (impulzus): 0,5 - 3s 7 - 12 V d.c. / 2 - 3.5A
•Működési mód: nem biztonságos (NO)
•Méretek: 129 x 105 x 39 mm
•Súly: 1117g
