Planet WNAP-7205 Manuel utilisateur

IEEE802.11a/n 5GHz

Wireless Outdoor AP

WNAP-7205

Icon5Icon4Icon3Icon2Icon1

2 / 26

Product Position

Product Overview

Product Features

Applications

Management –Web UI

Comparison –Internal

Comparison –External

Appendix

Presentation Outline

3 / 26

Product Position

PLANET Outdoor Wireless LAN Product Classification

WAP-6200

WNAP-7205

MAP-3020

WNAP-7300

802.11a/n

(5GHz)

802.11a/b/g

(2.4GHz/5GHz)

802.11a

(5GHz)

802.11b/g

(2.4GHz)

802.11b/g/n

(2.4GHz)

1T1R / 150Mbps

2T2R / 300Mbps

WAP-7500

WNAP-6300

WNAP-7200

802.11n

Technology

WNAP-6305

4 / 26

Quick Review –5GHz 802.11n Outdoor

WNAP-7200 WNAP-7205 WNAP-7300

Frequency 5.180GHz ~ 5.825GHz 5.470~5.850GHz

Standard 802.11a/n

MIMO System 1T1R 2T2R

Max. Data Rate 150Mbps 300Mbps

Built-in Antenna Built-in 18dBi Built-in16dBi Built-in16dBi

Dual-polarity

External Antenna

Connector No RP-SMA x1 RP-SMA x2

Max. TX Power 23dBm (200mW) 25dBm (300mW) 26dBm (400mW)

Operating Temp. 0~55°C-20~70°C -20~70°C

LAN 1 x RJ-45 2 x RJ-45 (LAN/WAN) 2 x RJ-45 (LAN x2)

Wireless Mode

AP, Client

AP+WDS

Bridge (4)

WISP

AP, Client

AP+WDS

Bridge (4)

WISP

Universal Repeater

AP, Client

AP+WDS

Bridge (4)

WISP

5 / 26

Product Overview

H/W Design

IP-55 case

IPIP--5555

ProtectionProtection

77 mm

225 mm

6 / 26

Product Overview

H/W Design

Internal Ant.: Built-in 5GHz 16dBi

patch antenna

Horizontal : 60 degree

Vertical : 30 degree

External Ant.: Optional RP-SMA x1

*Switchable by web UI

Horz. 60 deg.Horz. 60 deg.

Vert. 30 deg.Vert. 30 deg.

7 / 26

Product Overview

Rear Panel

LED

Port & Connector

LAN PortLAN Port

RP-SMA

Connector

RP-SMA

Connector

WAN PortWAN Port

PWR LEDPWR LED

WLAN LEDWLAN LED WAN LEDWAN LED

LAN LEDLAN LED

8 / 26

Product Overview

Proprietary PoE interface

Offer Power Supply (DC) with PoE (Power over Ethernet) injector

Up to 100 meters UTP wiring

Reset button on PoE

To WNAP-7205

(UTP wired up to 100m)

To LAN Switch or PC

Power Adapter

(12V, 1A)

Power

LED

Reset Button

To Factory Default

9 / 26

Product Overview

Installation

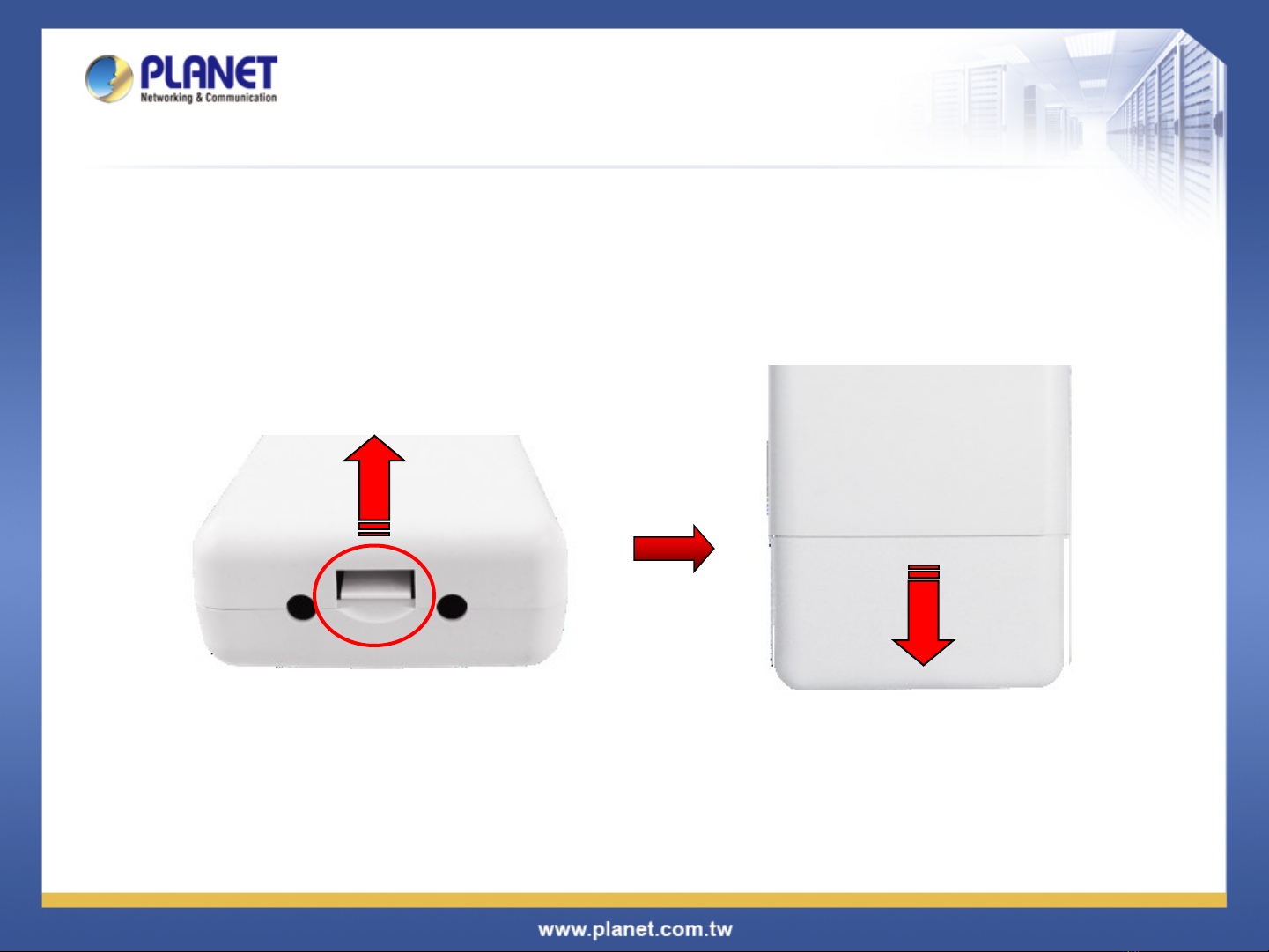

STEP 1：Push the latch in the bottom of WNAP-7205 to remove the

sliding cover.

10 / 26

Product Overview

Installation

STEP 2：Plug the RJ-45 Ethernet cable into the LAN Port, then slide

the cover back to seal the bottom of the WNAP-7205.
