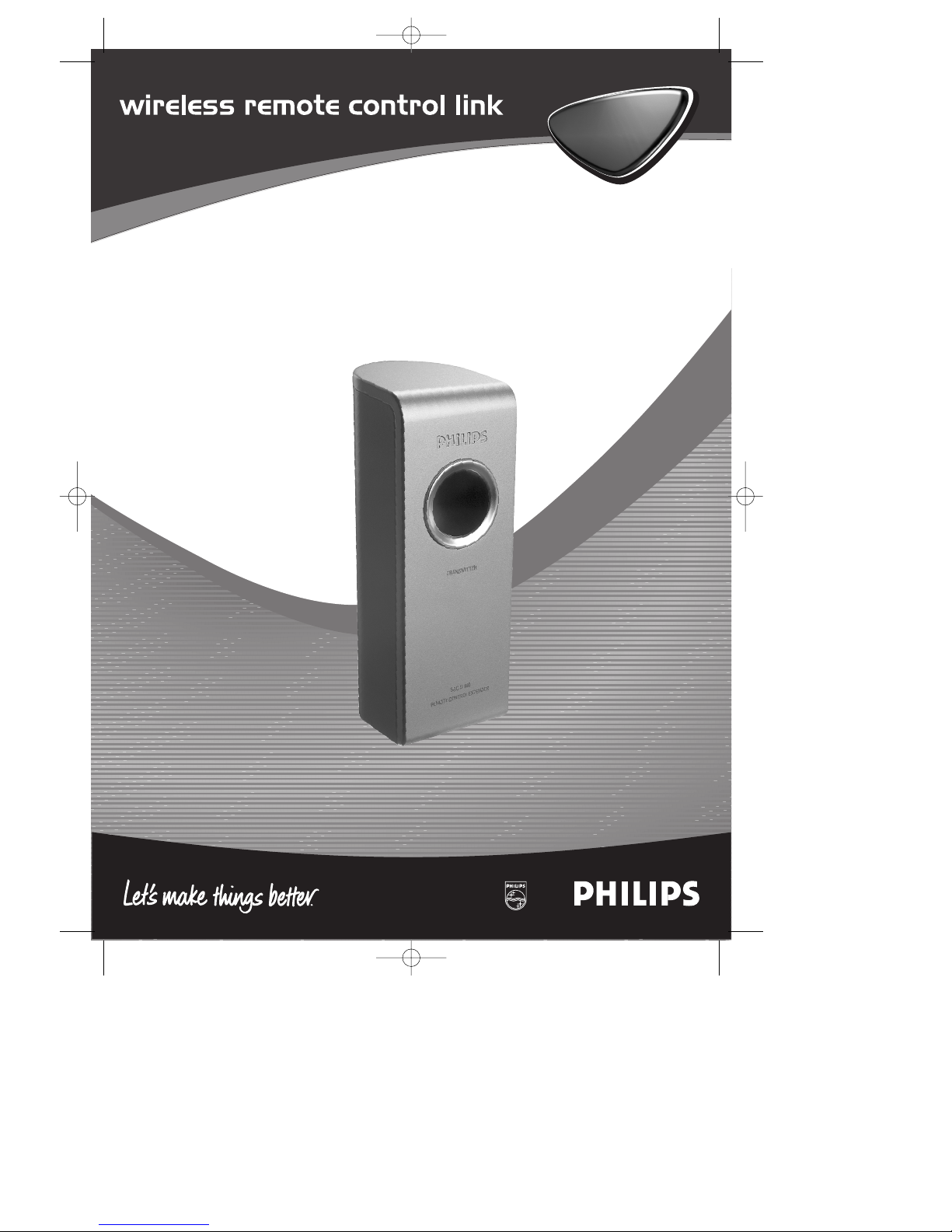

Philips SBCLI805/05 Manuel utilisateur

wireless remote control link

SBC LI 805

Instructions for use

Instructions pour l’utilisation

Modo de empleo

Bedienungsanleitung

Gebruiksaanwijzing

Istruzioni per l’uso

Instruções de uso

Bruksanvisning

Vejledning

Instrukcja obsługi

Инструкция по

испольэованию

O 

XP SBC LI 805 24-06-2002 09:06 Pagina 1

TUNER

DVD

TUNER

DVD

DC9V

TUNER

DVD

TUNER

DVD

RECEIVER

SBCLI 800

REMOTECONTROLEXTENDER

RECEIVER

SBCLI 800

REMOTECONTROLEXTENDER

DC 9V

fig. 1a

fig. 1b

fig. 2a fig. 2b

SBCRU885

DC9V

XP SBC LI 805 24-06-2002 09:06 Pagina 2

BE ✔DK ✔GR ✔ES ✔FR ✔

IRE ✘IT ✔LU ✔NL ✔AT ✔

PT ✔FI ✔SE ✔UK ✘NO✔

DE ✔CH ✔

SBC LI 800/00

R&TTE Directive 1999/5/EC

BE ✘DK ✘GR ✘ES ✘FR ✘

IRE ✔IT ✘LU ✘NL ✘AT ✘

PT ✘FI ✘SE ✘UK ✔NO✘

DE ✘CH ✘

SBC LI 800/05

R&TTE Directive 1999/5/EC

Helpline

België & Luxemburg

Belgien & Luxemburg

Belgique & Luxembourg

070 - 222303

Danmark

808 82814

Deutschland

0180 - 53 56 767

España

902 - 11 33 84

France

08 25 88 97 89



00800 3122 1280

Ireland

01 - 7640292

Italia

800 820026

Nederland

0900 - 8406

Norge

2274 8250

Österreich

0810 - 001203

Portugal

021 416 3063

die Schweiz/ Suisse/ Svizzera

0844 800 544

Suomi

09 615 80 250

Sverige

08 - 598 522 50

United Kingdom

0208 - 665 - 6350

☎

European regulations

This product has been designed, tested and manufactured according to

the European R&TTE directive 1999/5/EC. Following this Directive, this

product can be brought into service in the following states:

0682

XP SBC LI 805 24-06-2002 09:06 Pagina 3

ENGLISH4

Receiver SBC LI 805

Receiver

The Philips SBC LI 805 receiver can be used as receiver for the SBC RU 885

R(adio) F(requency) remote control as well as additional receiver for the

SBC LI 800 Remote Control extender set. When used in conjunction with

the RU 885 you can operate most IR driven equipment (e.g. Hi-Fi sets,

VCRs, Sat-receivers, etc.) from anywhere in your house without actually

seeing the equipment or aiming the remote control at it. For operation with

the LI 800 extender set, see the User Guide of the set.

The RU 885 is able to send RF (radio frequency) signals that go through

walls or, if your equipment is located in a cabinet, through the cabinet door.

When receiving a signal from the RU 885, the receiver re-converts the

RF-signal to a propriate IR signal and sends it to the equipment you wish to

operate.

In case you wish to control equipment in different rooms you can extend

your equipment with more LI 805 receivers.

IR extension cord

The extension cord can be connected if the receiver is located in a cabinet

or if you do not want to place the unit in front of your equipment.The cord

has three IR lights that allow you to operate three devices simultaneously.

Adapter

For connecting the receiver to the mains supply.

To ensure you get the best performance from your receiver please read this

manual carefully.

Important information

Read these instructions. All operating instructions and safety precautions

should be read before using the receiver.

Safety precautions

• Check if the voltage indicated on the type plate of the adapter

corresponds to the local mains voltage before connecting to the mains

power supply.

• The receiver is powered once it is connected to a 230-240 VAC mains

supply. Disconnect the receiver from the mains supply when not in use.

XP SBC LI 805 24-06-2002 09:06 Pagina 4

• Do not use the receiver in moist places or close to water.

• Do not expose the receiver to extreme heat or light.

• When cleaning the receiver, first disconnect from the mains supply. Rub it

with a dry or slightly moist towel, never use excessive amounts of water

on the unit.

Contents

Helpline 2

General 4

Important information 4

Installation 5

Operation 6

Troubleshooting 7

Installation

Receiver - fig. 1b

1Place the receiver in front of the equipment you want to control.

The receiver should be facing the equipment with its front window, or with

its back; the receiver is able to transmit IR signals through its dark rear side.

2Connect the adapter supplied to the receiver and connect the adapter to

the mains supply (230-240 VAC).

> The green light will light up in the window on the front.

Extension cord - fig. 2

1Connect the extension cord to the receiver and position the receiver

beside or behind the equipment you want to control.

2Remove the adhesive tape from the IR light(s) and affix the IR light(s) on

the IR sensor(s) of the equipment you wish to control.

Notes:

– For the location of the IR receiver(s) on your equipment, check the appropriate

manuals.

– If the location of the IR receiver(s) is not exactly known you can place the IR

lights 5-10 cm away from the front of the equipment you wish to control.

ENGLISH 5

DC9V

TUNER

DVD

TUNER

DVD

XP SBC LI 805 24-06-2002 09:06 Pagina 5

Operation

Operation with RU 885 RF remote control

1Make sure the RF functionality of the RU 885 is enabled.

2Select the equipment you wish to operate.

3Point the remote control in the direction of the receiver and press the

required function button.

> The receiver will confirm reception by the flashing of the red light in the

window on the front and your equipment will respond.

•For detailed operating instructions see the RU 885 User Guide.

Operation in the SBC LI 800 Remote Control

extender set

•Once installed, the receiver can be used as additional receiver in the

SBC LI 800 Remote Control extender set.

•For detailed operating instructions see the LI 800 User Guide.

Notes:

– The distance between remote control and receiver should not be greater than

15 meters.

– The set may not work properly or may not work at all with devices of the

following brands:

– Bang & Olufsen;

– Nokia (some satellite receivers);

– Sagem (some satellite receivers);

– Pace (some satellite receivers).

ENGLISH6

XP SBC LI 805 24-06-2002 09:06 Pagina 6

Troubleshooting

If a fault occurs, first check the points listed below. If you are unable to

remedy a problem by following these hints, contact the helpline

(see page 2) or consult your dealer.

Under no circumstances should you try to repair the receiver yourself as

this will invalidate the guarantee.

The receiver should work with almost any equipment except for some

brands mentioned in the previous paragraph.

In case the receiver does not work, check the following points:

• Is the receiver connected to the mains supply?

• Does the remote control have fresh batteries?

• Is the distance between remote control and receiver less than

15 meters?

• Is the receiver in line of site and facing the equipment to operate?

If this is not possible, connect the extension cord.

• When using the extension cord:

check if IR lights are properly attached to the IR sensors of your

equipment.

• Is the RF functionality of the RU 885 is enabled? See RU 885 User Guide.

• Make sure no massive metal parts are between the remote control and

the receiver. Metal will reduce or even block the RF signal.

Technical specifications

Power supply: 230-240 VAC / 50 Hz

IR carrier frequency: 32-40 kHz

RF receptance: 433.92 MHz

Need Help?

In case you have any questions about the LI 805, please contact our help-

line for assistance! You can find the number in the list on page 2.

Before you call, please read this manual carefully.

You will be able to solve most of your problems.

The model number of the remote control extender is SBC LI 805.

Date of purchase: _____ /_____ /______

day month year

ENGLISH 7

XP SBC LI 805 24-06-2002 09:06 Pagina 7

FRANÇAIS8

Récepteur SBC LI 805

Récepteur

Le récepteur Philips SBC LI 805 peut être utilisé comme récepteur pour la

télécommande SBC RU 885 R(adio) F(réquence), ainsi qu’avec un récepteur

supplémentaire pour l’ensemble d’extension de télécommande SBC LI 800.

En l’utilisant en conjonction avec le RU 885, vous pouvez commander la

plupart des équipements infrarouges. (par exemple chaîne hi-fi,

magnétoscope, récepteur satellite, etc.) depuis n'importe quel point de

votre maison, sans même voir l'appareil ni pointer la télécommande dans sa

direction. Pour l’utiliser avec l’ensemble d’extension LI 800, reportez-vous au

guide d’utilisation de l’ensemble.

Le RU 885 peut envoyer des signaux RF (fréquence radio) à travers les murs

ou, si votre équipement se trouve dans un placard, à travers la porte du

placard. Lorsqu’il reçoit un signal du RU 885, le récepteur reconvertit le signal

RF en un signal infrarouge adéquat et le transmet à l’appareil à contrôler.

Si vous désirez contrôler l'équipement à partir d’autres pièces, vous pouvez

l’étendre avec des récepteurs LI 805 supplémentaires.

Câble d’extension infrarouge

Le câble d’extension peut être utilisé si le récepteur est enfermé (par

exemple dans un placard) ou si vous ne voulez pas placer l’unité en face de

votre équipement. Ce câble est équipé de trois diodes à infrarouge qui

permettent de contrôler trois appareils simultanément.

Adapter

Pour connecter le récepteur à l’alimentation électrique.

Pour obtenir les meilleures performances de votre ensemble d’extension de

télécommande, lisez ce manuel soigneusement.

Information importante

Lisez ces instructions.Toutes les instructions d'emploi et précautions doivent

être lues avant l'utilisation de ce récepteur.

Précautions relatives àla sécurité

• Avant de brancher cette extension, vérifiez que la tension secteur

(indiquée sur la plaquette de l'appareil) correspond à la tension électrique

de votre région.

• Le récepteur sont sous tension dès qu'il est connecté à une prise secteur

230-240 V alternatif. Lorsque le récepteur n’est pas utilisé, ne le laissez

pas raccordé au secteur.

XP SBC LI 805 24-06-2002 09:06 Pagina 8

• N'utilisez pas le récepteur dans une pièce humide ou sujette à une

projection d’eau.

• N'exposez pas le récepteur à des sources de chaleur ou de lumière

extrêmes.

• Avant de nettoyer le récepteur, débranchez-le de sa prise électrique.

Nettoyez-le avec un chiffon sec ou légèrement humide, et n'utilisez jamais

de quantité d’eau excessive sur l'appareil.

Table des matières

Helpline (Assistance technique) 2

Généralités 8

Information importante 8

Installation 9

Utilisation 10

Dépannage 11

Installation

Récepteur - fig. 1b

1Placez le récepteur en face de l'équipement que vous voulez contrôler.

La fenêtre avant ou arrière du récepteur doit faire face à l'équipement; le

récepteur peut émettre des signaux infrarouges à partir de son côté arrière

sombre.

2Connectez l’adaptateur fourni au récepteur et connectez l’adaptateur à

l’alimentation électrique (230-240 VCA).

> La diode verte s’allume dans la fenêtre sur le devant.

Câble d’extension - fig. 2

1Connectez le câble d’extension et placez le récepteur à côté d'ou

derrière l'équipement à contrôler.

2Enlevez le ruban adhésif qui protège les diodes infrarouges, et fixez

celles-ci sur le capteur IR de l'équipement à contrôler.

Remarques:

– Pour connaître l'emplacement du récepteur infrarouge de votre équipement,

consultez le manuel de celui-ci.

– Si vous ne connaissez pas exactement l'emplacement du récepteur infrarouge,

vous pouvez placer les diodes IR à 5 ou 10 cm de la façade de l'équipement à

contrôler.

FRANÇAIS 9

DC9V

TUNER

DVD

TUNER

DVD

XP SBC LI 805 24-06-2002 09:06 Pagina 9

Utilisation

Utilisation avec la télécommande RU 885 RF

1Veillez à ce que la fonctionnalité RF de la télécommande RU 885 soit active.

2Sélectionnez l’équipement que vous souhaitez utiliser.

3Dirigez la télécommande vers le récepteur et pressez le bouton de la

fonction désirée.

> Le récepteur confirme la réception par un clignotement de la diode

rouge dans la fenêtre sur le devant, et votre équipement réagit.

•Pour obtenir des instructions plus détaillées, reportez-vous au guide

d’utilisation de la télécommande RU 885.

Utilisation dans l'ensemble d'extension de

télécommande SBC LI 800

•Une fois installé, le récepteur peut être utilisé comme récepteur

supplémentaire dans l'ensemble d'extension de télécommande SBC LI 800.

•Pour obtenir des instructions plus détaillées, reportez-vous au guide

d’utilisation du LI 800.

Remarques:

– La distance entre la télécommande et le récepteur ne doit pas être

supérieure à 15 mètres.

– L'appareil ne peut pas fonctionner correctement (ou pas du tout) avec les

appareils des marques suivantes:

– Bang & Olufsen;

– Nokia (certains récepteurs satellite);

– Sagem (certains récepteurs satellite);

– Pace (certains récepteurs satellite).

FRANÇAIS10

XP SBC LI 805 24-06-2002 09:06 Pagina 10

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Philips Accessoires TV

Philips

Philips 22PP2152 Manuel utilisateur

Philips

Philips Network Adaper Manuel utilisateur

Philips

Philips SWV2081W Manuel utilisateur

Philips

Philips SWV3911W Manuel utilisateur

Philips

Philips 42FWF1013/00 Manuel d'instructions d'installation

Philips

Philips SQM6325/00 Manuel utilisateur

Philips

Philips SWV2020NB Manuel utilisateur

Philips

Philips SVC1116F/27 Manuel utilisateur

Philips

Philips SVC2545W Manuel utilisateur

Philips

Philips Flavors 22FDF7013 Manuel utilisateur

Philips

Philips SWV2259W Manuel utilisateur

Philips

Philips SWV2029 Manuel utilisateur

Philips

Philips Flavors 22FDF4023 Manuel utilisateur

Philips

Philips 5274 - SpeechMike Pro - Trackball Manuel utilisateur

Philips

Philips SVC3510G/10 Manuel utilisateur

Philips

Philips Flavors 42FDF2013 Manuel utilisateur

Philips

Philips SWV2005 Manuel utilisateur

Philips

Philips 43FDX01B Manuel utilisateur

Philips

Philips Clon99-BKI Manuel utilisateur

Philips

Philips SVC2540 Manuel utilisateur

Philips

Philips Flavors 42FDF2033 Manuel utilisateur

Philips

Philips SWW1800/12 Manuel utilisateur

Philips

Philips SLV3100/05 Manuel utilisateur

Philips

Philips Flavors 42FDF9013 Manuel utilisateur

Manuels Accessoires TV populaires d'autres marques

pass & seymour

pass & seymour GFCI Manuel utilisateur

Skyvue

Skyvue SECURITY ALARM DEVICE Manuel utilisateur

Niles

Niles C5-RFWM Manuel utilisateur

Sony

Sony CRU-52X1 Manuel utilisateur

Sony

Sony BRAVIA KDL-46Z4100/S Mode d’emploi

BVE

BVE MATRIX 7xe Manuel utilisateur

Epson

Epson Moverio BT-100 Manuel utilisateur

Alcatel

Alcatel onetouch v100 Manuel utilisateur

Flow

Flow 836 ONT Manuel utilisateur

AIRIS

AIRIS G819 Manuel utilisateur

Loewe

Loewe Digital Recorder + Manuel utilisateur

Sceptre

Sceptre Stello Manuel utilisateur

Goodmans

Goodmans GD11FVRSD32 Manuel utilisateur

Serene

Serene TVDirect TV-95 Manuel utilisateur

TRUlink

TRUlink 89000 Manuel utilisateur

Panasonic

Panasonic DigiCard Manuel utilisateur

Alpine communications

Alpine communications Roku Device Manuel utilisateur

LEGRAND

LEGRAND SANUS BSA-IWP801 Manuel utilisateur
