ServiceManual

Philips Domestic Appliances and Personal Care

Published by Philips Domestic Appliances and Personal Care Printed in the Netherlands © Copyright reserved Subject to modification

Shaver

HQ8100

Corona

06/07

PRODUCT INFORMATION

General:

- Mains operation only

- World-wide automatic voltage selection

- Electronic on/off button

- Washable

Safety information

- This product meets the requirements regarding

interference suppression on radio and TV.

- After the product has been repaired, it should function

properly and has to meet the safety requirements as

officially laid down at this moment.

TECHNICAL INFORMATION

- Voltage : 100 - 240 Volt / 50- 60 Hz

- Motor voltage : 9 Volt

- Shaving heads : HQ9 - 4222 036 11150

- SAP coding : HQ8100

DISASSEMBLY- AND RE-ASSEMBLY ADVICE

Disassembly:

- Remove shaving unit, to prevent damaging during

repairing.

- Remove the 2 screws on the backside of the shaver.

- Remove the 2 screws out of the hairchamber.

- Remove the hairchamber from the body.

- Remove the cover.

- Take out the basic body.

- Remove the 3 screws on the cover side off the basic body.

- Remove the cover from the basic body.

- Remove the mains from the motor by turning and pulling

the wires out of the motor.

- Remove the driving unit by pushing the motor.

REPAIR INSTRUCTION

- No specific issues

OPTIONAL (accessories)

- No specific issues

Shaving Performance:

If customers complain about poor shaving performance

of the triple-track shaving heads, replacing the driving

unit is recommended.

HQ8100

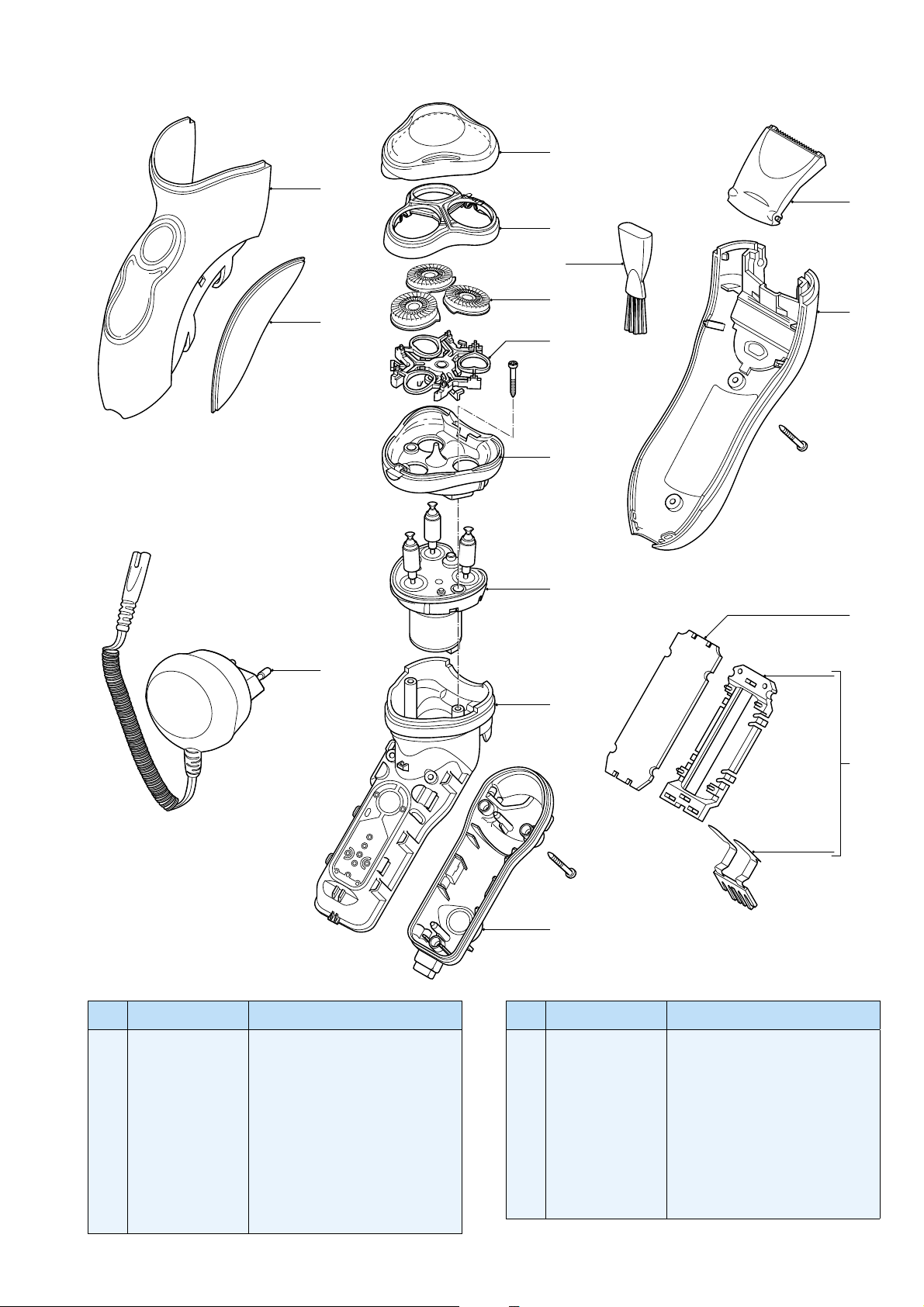

EXPLODED VIEW & PARTS LIST

Pos Service code Description

4222 036 12000

4222 036 12100

4222 036 06790

4222 036 03970

4222 036 06800

4222 036 12130

4222 036 12150

4222 036 11150

4222 036 02770

4222 036 11220

Housing-assy HQ8100

Grip left & right

Power plug EUR

Power plug GBR

Power plug Can/Tw/Ven

Prottection cap Corona

Bracket-assy

Shaving heads

Brush

Holder-assy

Pos Service code Description

4222 036 12160

4222 036 12170

4222 036 12220

4222 036 12240

4222 036 12200

4222 036 12210

4222 036 12340

4222 036 12400

4222 036 11480

Hairchamber

Driving unit 15 V

Trimmer assy

Cover-assy

Cover assy BB

Housing assy BB

Power supply

Spacer assy

Screw
