Philips Coolskin HS8060 Manuel utilisateur

ServiceManual

Philips Consumer Lifestyle

Published by Philips Consumer Lifestyle Printed in the Netherlands © Copyright reserved Subject to modification

Shaver

HS8060

CoolSkin

08/09

PRODUCT INFORMATION

General:

- Rechargeable

- World wide automatic voltage selection

- Washable

- Charge indication

- Battery low indcation

- Battery full indication

- Travel lock

Safety information

- This product meets the requirements regarding

interference suppression on radio and TV.

- After the product has been repaired, it should function

properly and has to meet the safety requirements as

officially laid down at this moment.

TECHNICAL INFORMATION

- Voltage : 100 - 240 Volt / 50 - 60 Hz

- Shaving heads : HS85

- Charging time : 1.5 hours

- Shaving time : 40 minutes

- SAP coding : HS8060

DISASSEMBLY- AND RE-ASSEMBLY ADVICE

- Remove shaving unit, to prevent damaging during

repairing.

- Remove the 2 screws on top of the schaver.

- Remove the additive tubes and the IM cap.

REPAIR INSTRUCTION

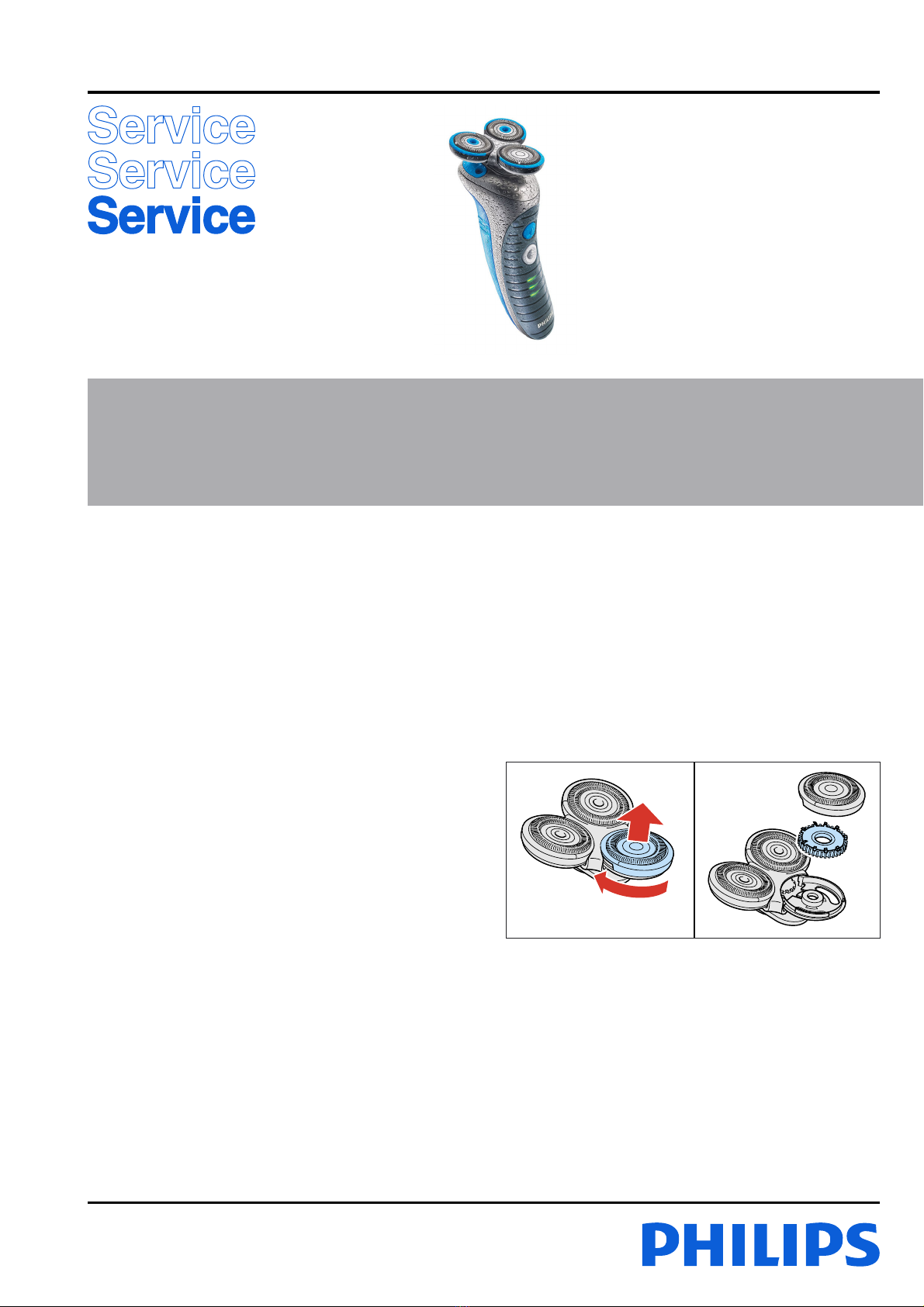

Cleaning shaving heads

- Turn head clockwise and take off.

- Take cutter out and clean it with the brush.

- Place cutter back.

- Place head back and fix it by turning the head

anticlockwise.

OPTIONAL (accessories)

- Pouch : 4222 036 14360

HS8060

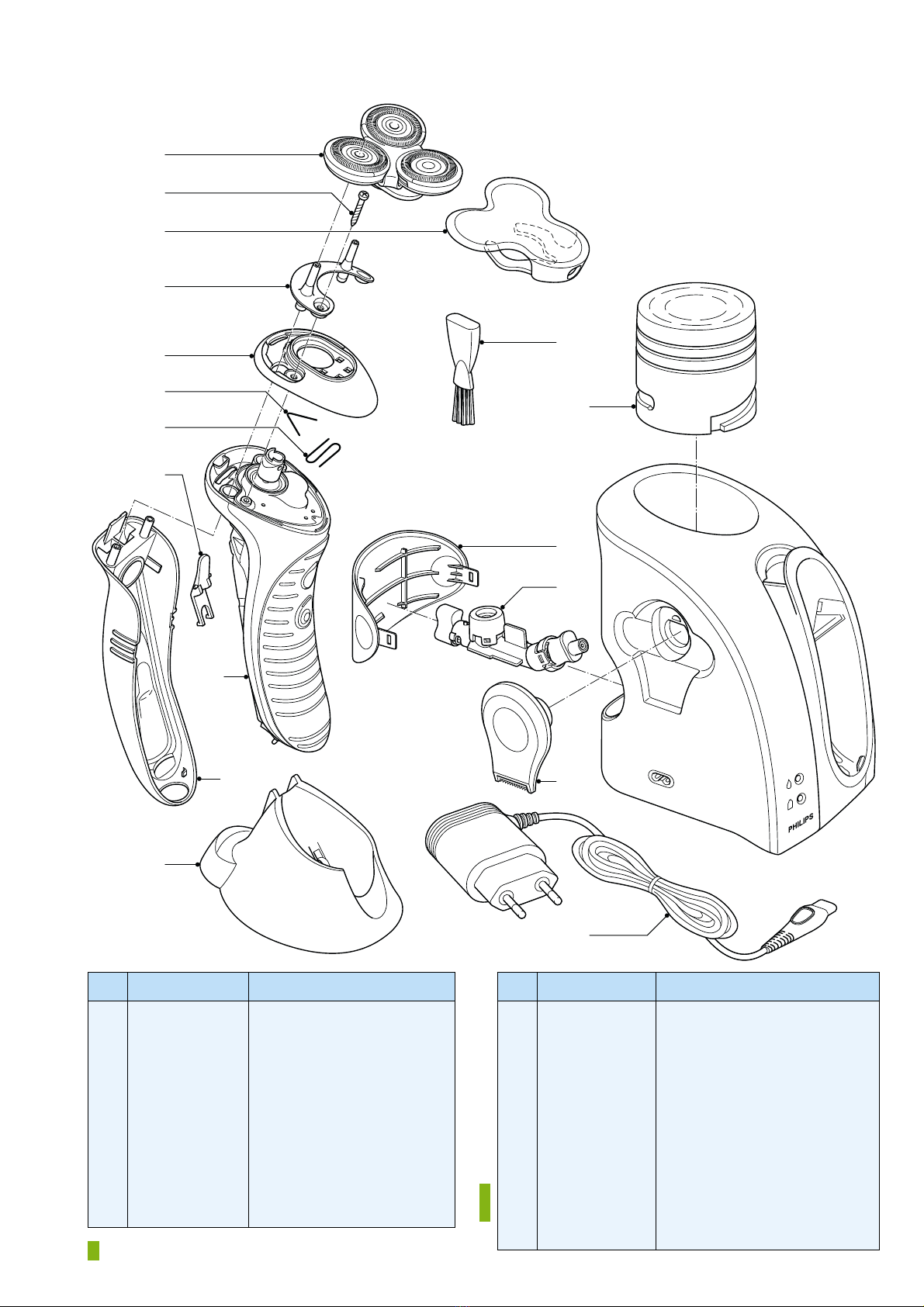

EXPLODED VIEW & PARTS LIST

Pos Service code Description

4222 036 14220

4822 502 14545

4222 036 14210

4222 036 14230

4222 036 14250

4222 036 14280

4222 036 14270

4222 036 14290

4222 036 14320

4222 036 02770

4222 036 14330

Shaving unit

Screw

Protecting cap

Additive tubes

IM cap assy

V-spring

Z-spring

Additive lever

Stand ME

Brush

Reﬁll & charge stand (Lid)

Pos Service code Description

4222 036 14340

4222 036 14350

4222 036 14300

4222 036 04080

4222 036 04090

4222 036 04850

4222 036 05110

4222 036 05160

4222 036 05120

4222 036 16450

4222 036 19780

4222 036 14360

Reﬁll & charge stand (Backdoor)

Reﬁll & charge stand (Transposer)

Trimmer assy

Power plug U1 EUR

Power plug U1 GBR

Power plug U1 KOR

Power plug U1 CAN/TW

Power plug U1 NOR

Power plug U1 AUS/NZ

Cartridge

Basic body

Pouch

= changed
