Philips 8160XL Manuel utilisateur

ServiceManual

Philips DomesticAppliances and Personal Care

Published by Philips DomesticAppliances and Personal Care Printed in the Netherlands © Copyright reserved Subject to modification

Shaver

8160XL

Corona

06/09

PRODUCT INFORMATION

General:

- Mains/rechargeable operation

- World-wide automatic voltage selection

- Electronic on/off button

- Washable

Safety information

- This product meets the requirements regarding

interference suppression on radio andTV.

- After the product has been repaired, it should function

properly and has to meet the safety requirements as

officially laid down at this moment.

TECHNICAL INFORMATION

- Voltage : 100 - 240 Volt / 50- 60 Hz

- Motor voltage : 3,6 Volt

- Shaving heads : HQ9 - 4222 036 11150

- SAP coding : 8160XL

DISASSEMBLY-AND RE-ASSEMBLYADVICE

Disassembly:

- Remove shaving unit, to prevent damaging during

repairing.

- Remove the 2 screws Aon the backside of the shaver.

- Remove the 2 screws Bout of the hairchamber.

- Remove the hairchamber from the body.

- Remove the cover.

- Take out the basic body.

- Remove the 3 screws Con the cover side off the basic body.

- Remove the cover from the basic body.

- Remove the mains from the motor by turning and pulling

the wires out of the motor.

- Remove the driving unit by pushing the motor.

REPAIR INSTRUCTION

- No specific issues

OPTIONAL (accessories)

- Pouch ME : 4222 036 11500

- Pouch Halley : 4222 036 11460

- Washing machine : 4222 036 11660

- Washing machine Jet clean II : 4222 036 13990

- Cleaningroom-assy : 4222 036 11580

- Container-assy : 4222 036 11620

- Container-plug-assy : 4222 036 12320

Shaving Performance:

If customers complain about poor shaving performance

of the triple-track shaving heads, replacing the driving

unit is recommended.

= changed

8160XL

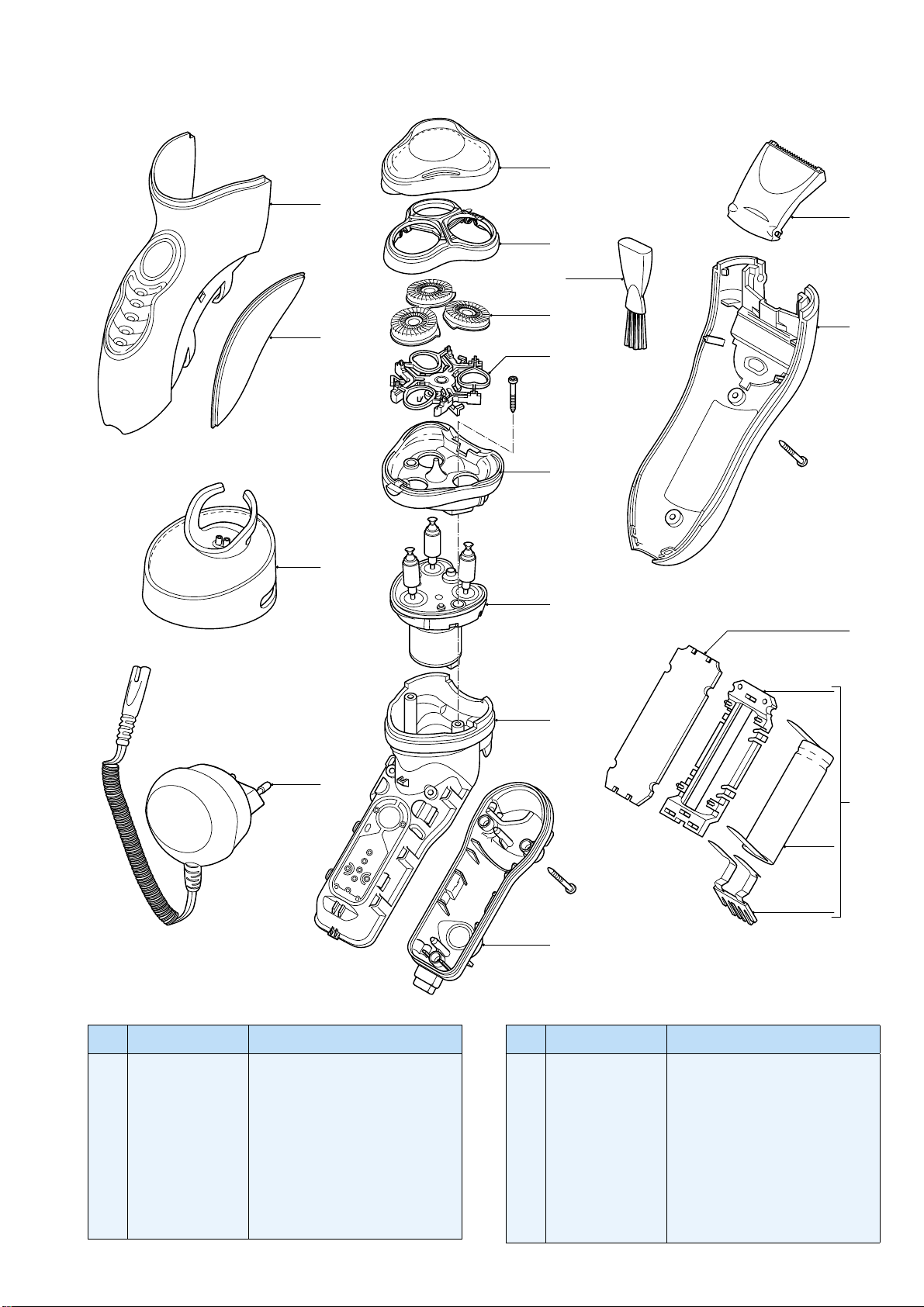

EXPLODEDVIEW & PARTS LIST

Li-Ion

Pos Service code Description

4222 036 12060

4222 036 12100

4222 036 12120

4222 036 05160

4222 036 12130

4222 036 12150

4222 036 11150

4222 036 02770

4222 036 11220

Housing-assy 8160XL

Grip left & right

Stand

Power plug NOR

Protection cap Corona

Bracket-assy

Shaving heads

Brush

Holder-assy

Pos Service code Description

4222 036 12160

4222 036 12190

4222 036 12220

4222 036 12270

4222 036 12200

4222 036 12210

4222 036 12370

4222 036 12390

4222 036 11480

Hairchamber

Driving unit 3,6 V

Trimmer assy

Cover-assy

Cover assy BB

Housing assy BB

Power supply

Spacer assy

Screw
