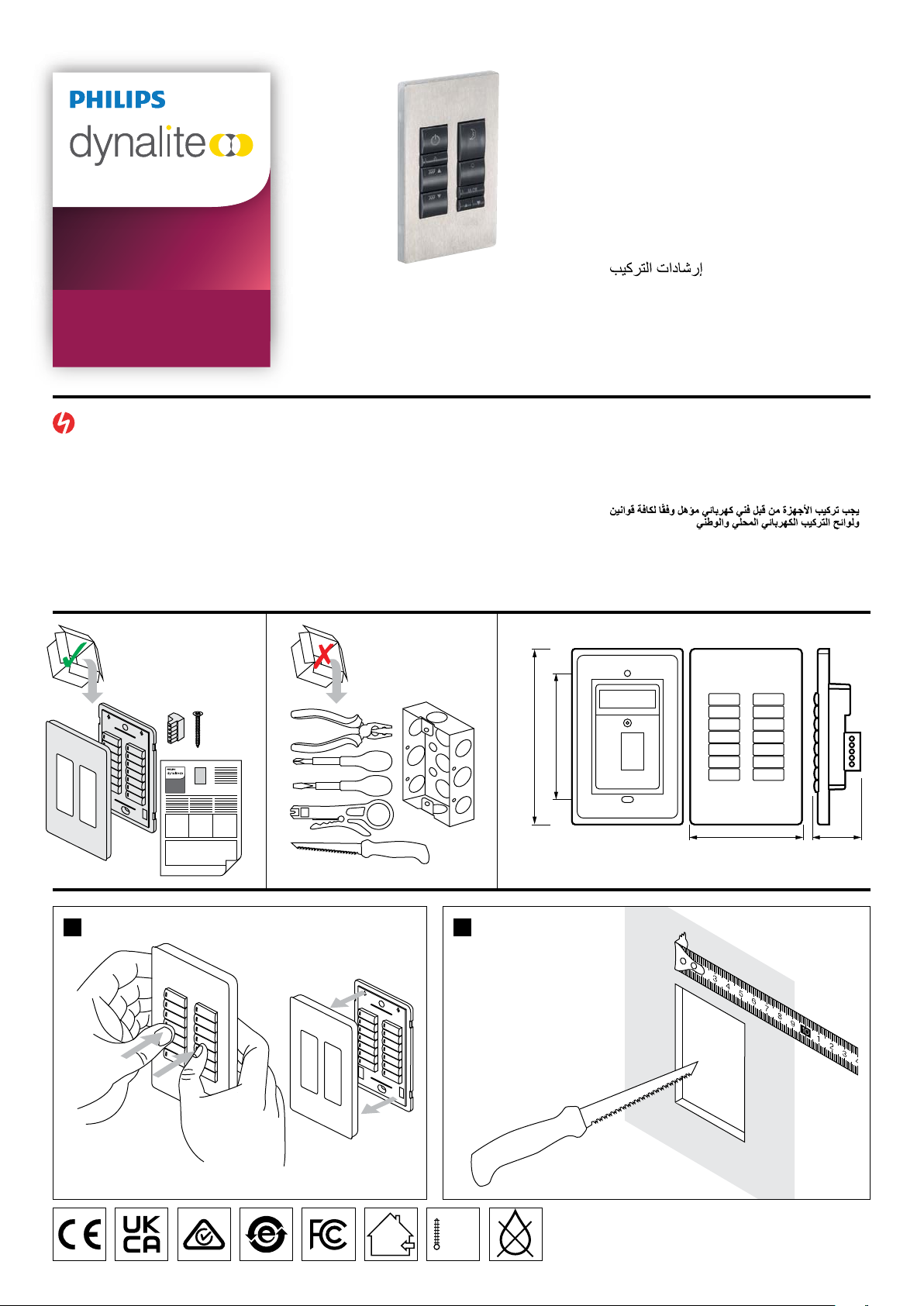

Philips Dynalite Revolution Series Manuel utilisateur

Revolution Series

Button Panel

Installation Instructions

Instructions d’installation

Installationsanweisungen

Instrucciones de instalación

Istruzioni per l’installazione

Installatie-instructies

インストール手順

安装指示

DR2PA

75 mm (2.95 in) 30 mm

(1.18 in)

117 mm (4.60 in)

X 2

ø 84 mm (3.30 in)

1 2

Devices must be installed by a

qualied electrician in accordance with

all national and local electrical and

construction codes and regulations.

Les appareils doivent être installés par un

électricien diplômé conformément à tous les

codes et réglementations électriques et de

construction nationaux et locaux.

Die Geräte sind von einem qualizierten Elektriker

in Übereinstimmung mit allen geltenden

Vorschriften zu installieren.

Los dispositivos deben ser instalados por un

electricista calicado y cumpliendo todas las

normas y regulaciones, tanto nacionales como

locales, sobre instalaciones eléctricas y obras.

I dispositivi devono essere installati da un

elettricista qualicato in conformità con le norme

locali e nazionali vigenti in materia di costruzioni

edilizie e installazione di impianti elettrici.

De apparaten moeten worden aangebracht

door een gekwaliceerde elektricien en in

overeenstemming met alle nationale en

plaatselijke elektriciteits- en bouwvoorschriften.

装置を取り付ける際は、資格のある電気技師に依頼し、

国および地域の電気および建設に関するすべての法令に

従ってください。

根据国家/地区及当地的电气与建筑规范和法规，该设

备必须由有资质的电工进行安装。

45° C (113° F)

0° C (32° F)

≤

90%

IEC Pollution Degree II

SELV/Class 2 (UL)

12-24 V 20 mA

SHLD

GND

D+

D-

≤ 2 A

RS-485 DyNet

0.4 Nm

3.5 Lb-in

0.3-2.5mm2

22-12 AWG

RS-485 DyNet

Federal Communications Commission (FCC) Compliance Notice: Radio Frequency Notice – This equipment has been tested and found to comply with the

limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a

residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions,

may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this

equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment o and on, the user is encouraged

to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the

equipment and receiver. Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected. Consult the dealer or an

experienced radio/TV technician for help. Any modications not approved by the manufacturer of this device could void the user’s authority to operate this device.

This Class B digital apparatus complies with Canadian ICES-003: CAN ICES-3(B)/NMB-3(B). Cet appareil numerique de la classe B est conforme a la norme NMB-

003 du Canada: CAN ICES-3(B)/NMB-3(B).

Do not connect inputs to mains.

IEC Overvoltage Category III

AZZ 451 0821 R14

change without notice. No representation or warranty as to the accuracy or

completeness of the information included herein is given and any liability

for any action in reliance thereon is disclaimed. Philips and the Philips

Shield Emblem are registered trademarks of Koninklijke Philips N.V. All other

trademarks are owned by Signify Holding or their respective owners.

www.lighting.philips.com/dynalite
