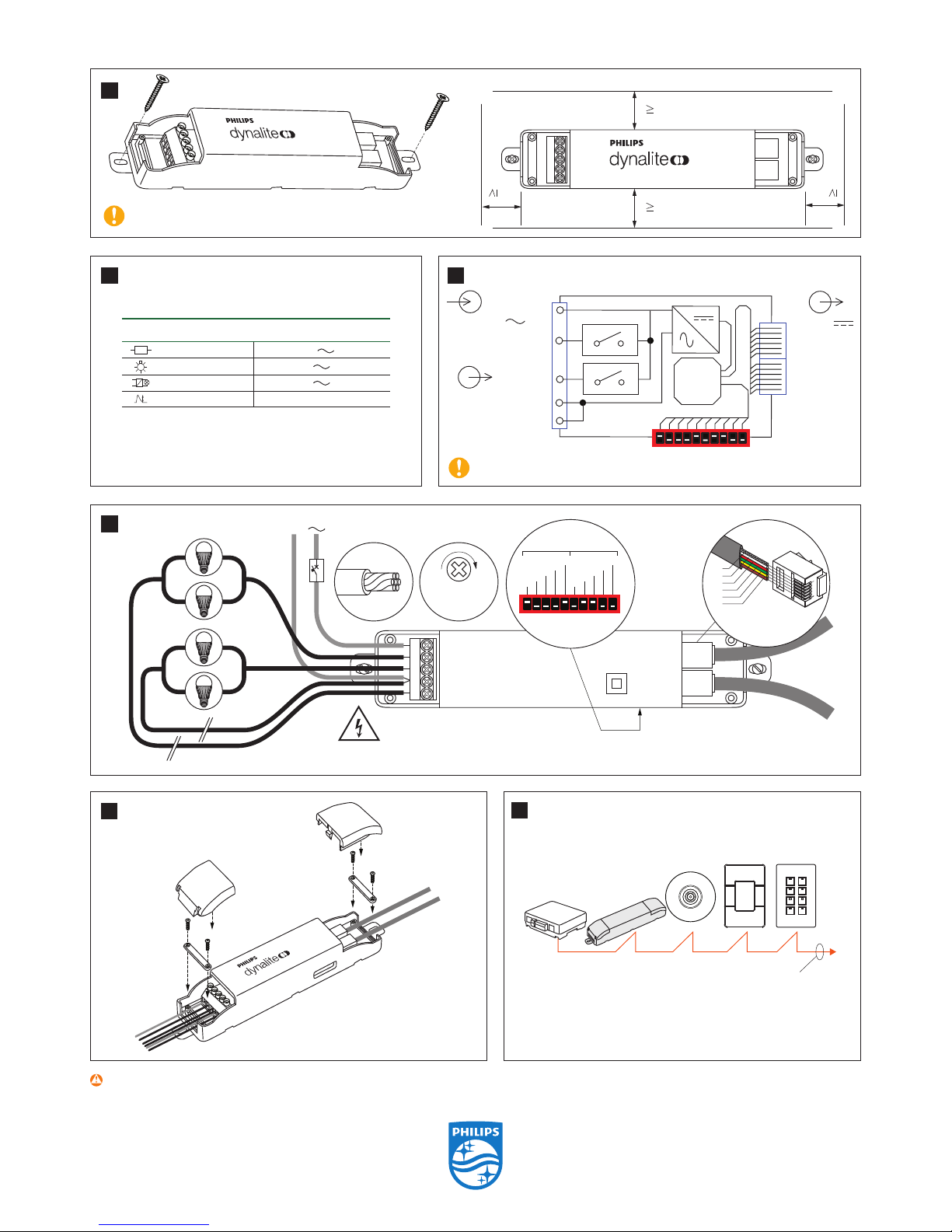

Philips Dynalite DMRC210DA-RJ12 Manuel utilisateur

DMRC210DA-RJ12

X 2

240 mm (9.44 in)

38 mm (1.49 in)

45 mm (1.77 in)

230 mm (9.05 in)

1 2

www.lighting.philips.com/dynalite

Relay Controller

Installation Instructions

Instructions d’installation

Installationsanweisungen

Instrucciones de instalación

Istruzioni per l’installazione

Installatie-instructies

インストール手順

安装指示

50° C (122° F)

0° C (32° F)

≤

90%

Devices must be installed by a

qualied electrician in accordance with

all national and local electrical and

construction codes and regulations.

Les appareils doivent être installés par un

électricien diplômé conformément à tous les

codes et réglementations électriques et de

construction nationaux et locaux.

Die Geräte sind von einem qualizierten Elektriker

in Übereinstimmung mit allen geltenden

Vorschriften zu installieren.

Los dispositivos deben ser instalados por un

electricista calicado y cumpliendo todas las

normas y regulaciones, tanto nacionales como

locales, sobre instalaciones eléctricas y obras.

I dispositivi devono essere installati da un

elettricista qualicato in conformità con le norme

locali e nazionali vigenti in materia di costruzioni

edilizie e installazione di impianti elettrici.

De apparaten moeten worden aangebracht

door een gekwaliceerde elektricien en in

overeenstemming met alle nationale en

plaatselijke elektriciteits- en bouwvoorschriften.

装置を取り付ける際は、資格のある電気技師に依頼し、

国および地域の電気および建設に関するすべての法令に

従ってください。

根据国家/地区及当地的电气与建筑规范和法规，该设

备必须由有资质的电工进行安装。

Philips Dynalite

www.lighting.philips.com/dynalite

30 mm (1.18 in)

Inrush

≤200 A/CH

Output Ratings/Channel (CH)

General Use

Load Type CH1-CH2

10 A, 240 V

5 A, 240 V

3 A, 240 V

165 A

Incandescent

Electronic Ballast

Inrush Current

Output Ratings/Group

DMRC210DA-RJ12 ≤ 20 A

Lin

1 2 3 4 5 6 7 8 9 10

Lout1

Lout2

DyNet RS-485

µP

00-240 V

12 V

150 mA

OFF

4 5

0.62 Nm

5.5 Lb-in

Lin

Lout2

Lout1

DyNet RS-485

20A

124816

124

Area

L out 1 Area

L out 2

816

1 2 3 4 5 6 7 8 9 10

≤5 mm2

10+ AWG

GND

D+

D–

+12 V

DyNet RS-485

This is a class A product. In a domestic environment this product may cause radio interference, in which case the user may be required to take adequate measures.

IEC Overvoltage Category III

IEC Pollution Degree II
