Philips INFRACARE HP3643 Manuel utilisateur

ServiceManual

Philips Consumer Lifestyle

Published by Philips Consumer Lifestyle Printed in the Netherlands © Copyright reserved Subject to modification

Infra Care

HP3643

09/10

PRODUCT INFORMATION

- Product meets the requirements regarding interference

suppression on radio and television.

- After the product has been repaired, it should function

properly and has to meet the safety requirements as laid

down officially established at this moment.

TECHNICAL INFORMATION

- Input voltage : 220 - 230 V / 50 - 60 Hz

: 220 V / 50 Hz

: 220 V / 60 Hz

: 110 V / 60 Hz

- Input consumption : Approx. 650 W

- IR source : Sylvania IR 650 W / 230 V

: Sylvania IR 650 W / 115 V

- Timer : 15 minutes

- Weight : 7,9 kg

ASO switch

15 min.

IR lamp

TCO

HP3643

2-3

DISASSEMBLY- AND RE-ASSEMBLY ADVISE

How to exchange a lamp and/or switch

- Undo and remove the 8 screws at the back of the lamp

housing.

- The lamp holders and the switch are now accessible.

Exchanging the lamp:

- Unscrew the lamp holder at one end and let the lamp slide

out of the housing between the reflector and the glass pane.

- Put the reflector with the glass pane in vertical position, i.e.

with its narrow end pointing downwards, and slip the lamp

through the opening next to the lamp holder. Make sure

the contact point of the lamp rests properly on the contact

point of the lower lamp holder.

- Tighten the lamp holder and make sure the contact points

are seated properly.

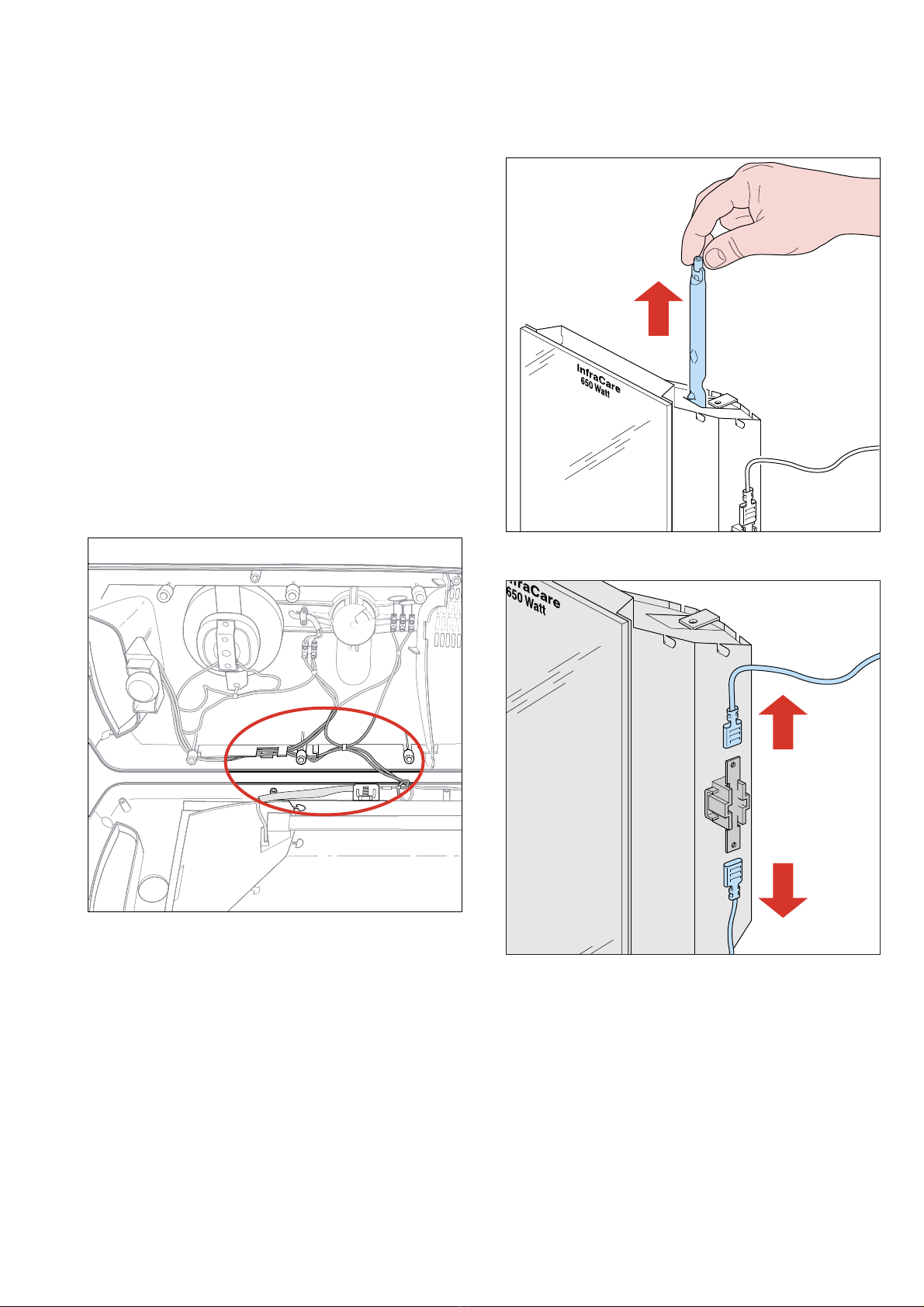

REPAIR INSTRUCTION

To replace the filter:

1. Open the device.

Be aware you keep the wiring in place.

2. Unscrew one lamp holder.

3. Lift up the lamp out of the reﬂector.

4. Remove the other lamp holder and unplug the wires.

5. Replace the whole reﬂector unit.

OPTIONAL (accessories)

- No specific issues.

HP3643

3-3

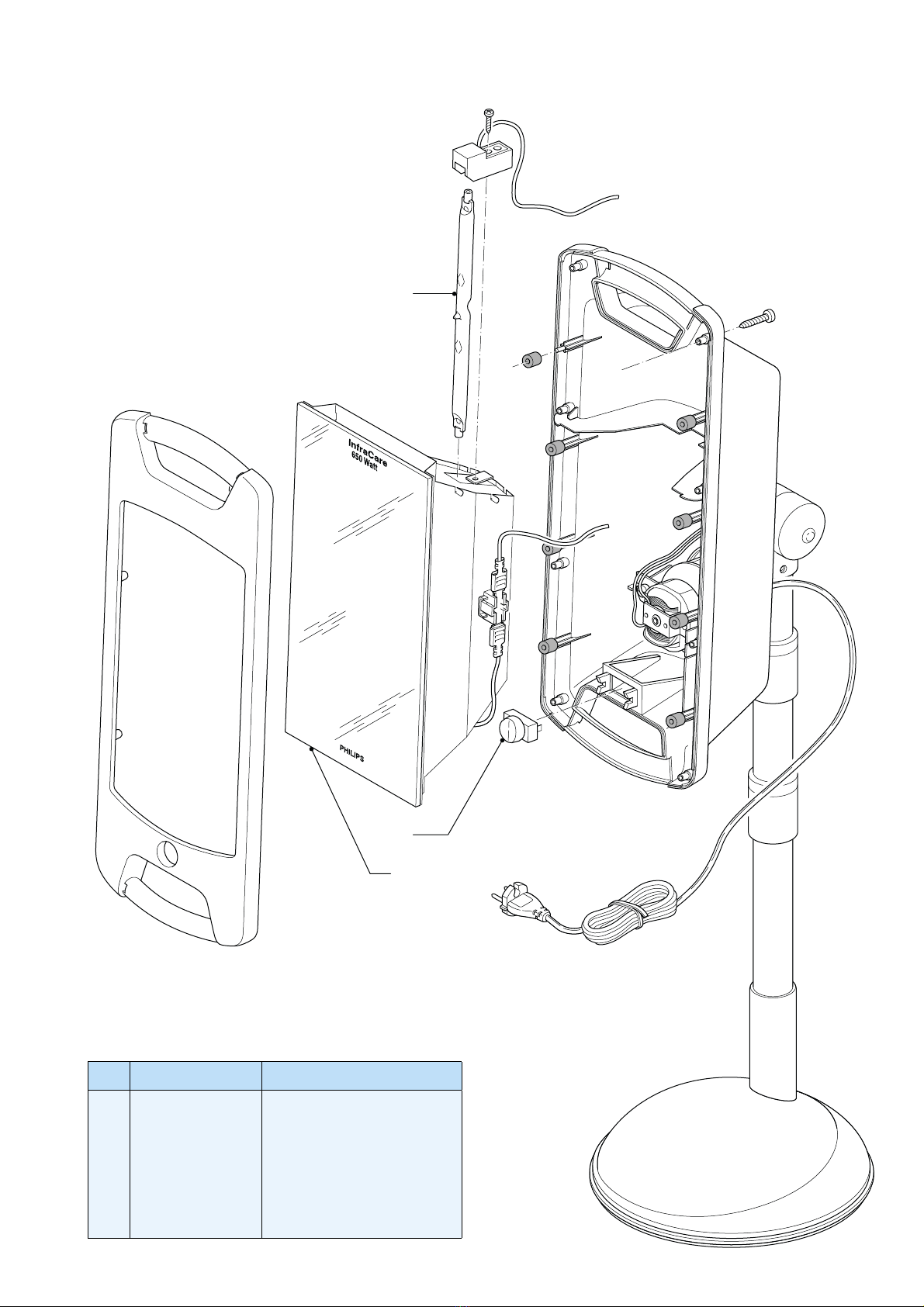

EXPLODED VIEW & PARTS LIST

Pos Service code Description

4222 062 97030

4222 062 97040

4222 062 97050

4222 062 97060

4222 062 97070

4222 036 17440

Sylvania lamp IR 230 V

Sylvania lamp IR 115 V

Switch 230 V / 50 Hz

Switch 230 V / 60 Hz

Switch 110 V / 60 Hz

Filter
