Phanteks NV5 Manuel utilisateur

| www.phanteks.com

INSTALLATION GUIDE

VERSION 1.0

Installationsanleitung | Guide d’installation | Guía de instalación | 安装指南

Legenda

Legende | Légende | Leyenda | 传奇

Remove | Entfernen | Retirer | Eliminar | 移除

Install | Installieren | Installer | Instalar | 安装

Loosen | Lösen | Desserrer | Aojar | 拧松

THIS MANUAL IS FOR THE FOLLOWING MODELS

PH-NV523TG_DBK01

PH-NV523TG_DMW01 D-RGB Satin Black

D-RGB Matte White

Phanteks will not take responsibility for any damages incurred due to incorrect

installation or usage of this product.

Phanteks übernimmt keine Verantwortung für Schäden, die durch eine falsche

Installation oder Verwendung dieses Produkts entstehen.

Phanteks décline toute responsabilité en cas de dommages résultant d’une

installation ou d’une utilisation incorrecte de ce produit.

Phanteks no se responsabilizará de los daños ocasionados por la instalación o el uso

incorrectos de este producto.

Phanteks 不会对安装中失误造成的任何损失负责，请仔细阅读本手册。

Bottom

Unterseite |Bas | Abajo |底

Top

Spitze |Haut |Arriba |顶

Side

Seite |Côté | Lado |侧

Rear

Rückseite |Arrière |Trasera |后

max. 360

120mm

140mm

max. 360

max. 120

Audio |Microphone

USB C 3.1

Power Button

Reset Button

USB 3.0

Color Button

Mode Button

Clearance |Spielraum |Autorisation |Autorización |间隙

Radiator |Kühler |Radiateur |Radiador |水冷排

Fans |Fans |Ventilateurs |Ventiladors |风扇

CPU Cooler

GPU

Power Supply

360 Radiator

180 mm Height | Höhe | Hauteur | Altura | 风冷

440 mm Length | Länge | Longueur | Longitud | 显卡

170 mm Width | Breite | Largeur | Ancho | 显卡宽

230 mm Length | Länge | Longueur | Longitud | 电源

430x134x62 mm Top | Spitze | Haut | Arriba | 顶水冷

412x130x62 mm Side | Seite | Côté | Lado | 侧水冷

Modes

Modi | Modes | Modos | 模式 Colors

Farben | Couleurs | Colores | 颜色

Solid

Multi-Color

Breathing

Pixelate

Fade

Wave

Two-Tone

Press and hold the MODE button for two seconds to turn

off LEDs, press again to turn it ON

Turn off LEDs

Halten Sie die MODE-Taste zwei Sekunden lang gedrückt, um die LEDs auszuschalten,

und drücken Sie sie erneut, um sie einzuschalten

Appuyez et maintenez enfoncé le bouton MODE pendant deux secondes pour éteindre

les LED, appuyez à nouveau pour l’allumer

Mantenga presionado el botón MODE durante dos segundos para apagar los LED,

presione nuevamente para encenderlo

长按灯光模式切换键 2 秒关闭灯光，再次按下打开灯光

Schalten Sie die LEDs aus

Éteignez les LED

Apague los LED

关闭灯光

D-RGB CONTROLS

D-RGB-Steuerung | Commandes D-RVB | Controles D-RGB | D-RGB 灯控

CLEARANCE

Spielraum | Autorisation | Autorización | 安装间隙

SCOPE OF DELIVERY

Lieferumfang | Contenu de la livraison | Alcance de la entrega | 供货范围 FRONT I/O

Vorne I/O | I/O avant | I/O frontal | 机箱I/O

Dieses Handbuch gilt für die folgenden Modelle | Ce manuel concerne les modèles

suivants | Este manual es para los siguientes modelos |此手册适用于以下型号

Online Manual

Online-Handbuch

Manuel en ligne

Manual en Linea

在线手册

English

Audio |Mikrofon

USB C 3.1

Power-Taste

Reset-Knopf

USB 3.0

Farbtaste

Modustaste

Deutsch

Audio |Microphone

USB C 3.1

Bouton d’alimentation

Bouton de réinitialisation

USB 3.0

Bouton de Couleur

Bouton Mode

Français

Sonido |Micrófono

USB C 3.1

Botón de encendido

Botón de reinicio

USB 3.0

Botón de Colores

Botón de Modo

Española

耳机 |麦克风二合一

USB C 3.1

开机键

重启键

USB 3.0

灯光颜色切换

灯光模式切换

中文

SSD +

Motherboard

Screw

x22

Stand-off

Removal Tool

NV5

Motherboard

Stand-off

PSU Screw

HDD + Case

Screw

x12

Ziptie

D-RGB

Controller

D-RGB Connector 5V | 7A

INSTALLATION GUIDE | www.phanteks.com

Captive Screw 2x Captive Screw 2x

Captive Screw 2x

Case Screw 2x

TOP PANEL

01 Oberes Panel | Panneau du haut | Panel superior | 顶部面板

FRONT PANEL

03 Frontblende | Panneau avant | Panel frontal | 前面板

POWER SUPPLY COVER

05 Netzteilabdeckung | Couvercle d’alimentation | Cubierta de la fuente de alimentación | 电源仓盖

RIGHT SIDE PANEL

04 Rechtes Seitenteil | Panneau latéral droit | Panel lateral derecho | 右侧板

LEFT SIDE PANEL

02 Linke Seitenwand | Panneau latéral gauche | Panel lateral izquierdo | 左侧板

Thumb Screw 1x

PANEL REMOVAL

Ausbau des Panels | Retrait du panneau | Eliminación de paneles | 移除面板

1 2

It is recommended to remove all external panels before starting the installation

process. Loosen the two thumb screws at the rear.Slide it back to remove. Loosen the two thumb screws at the rear. Slide it back to remove.

Loosen the two thumb screws at the rear. Slide it back to remove.Remove the two scres at the front. Slide it sideways to remove.

Remove the thumb screws on the oposite side. Slide it to release. Lift the PSU cover to remove it.

INSTALLATION GUIDE| www.phanteks.com

INSTALLATION GUIDE

Installationsanleitung | Guide d’installation | Guía de instalación | 安装指南

VERSION 1.0

SSD HDD

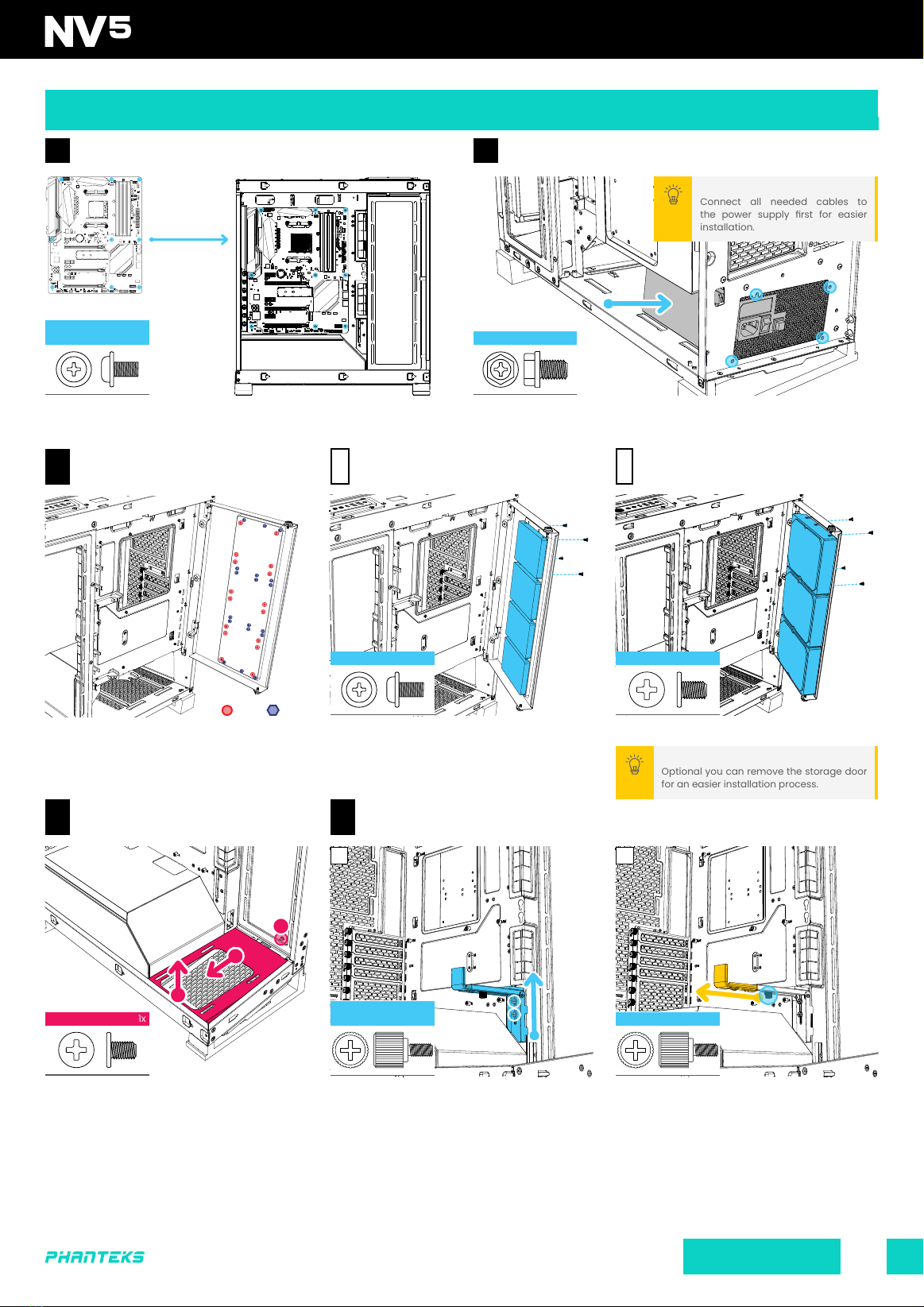

HARDWARE INSTALLATION

A B

Motherboard

Screw

SSD Screw 4x

Case Screw 1x

HDD Screw 4x

PSU Screw 4x

Hardware-Installation | Installation du matériel | Instalación de hardware | 硬件安装

MOTHERBOARD

01 Hauptplatine | Carte mère | tarjeta madre | 主板

STORAGE LAYOUT

03 Lagerlayout | Disposition de stockage | Diseño de

almacenamiento | 硬盘螺丝布局

BOTTOM FAN BRACKET

04 Untere Lüfterhalterung | Support de ventilateur inférieur |

Soporte inferior del ventilador | 底风扇支架

GPU FAN BRACKET

05 GPU-Lüfterhalterung | Support de ventilateur GPU |

Soporte de ventilador GPU | 显卡支撑架

STORAGE |2.5” SSD

Speicher 2.5-Zoll-SSD | Stockage SSD 2.5” |

Almacenamiento SSD de 2.5” | 2.5” SSD硬盘位

STORAGE |3.5” HDD

Speicher 3.5-Zoll-HDD | Stockage HDD.5” | Almacenamiento

HDD de 3.5” | 2.5” HDD硬盘位

POWER SUPPLY

02 Stromversorgung | Source de courant | Fuente de alimentación | 电源

Thumb Screw 1x

Long Thumb

Screw

1 2

Install the ATX motherboard using 9x motherboard screws. Use the ‘stand-off

removal tool’ to reposition the stand-offs for Micro-ATX Motherboards. Insert the Power supply from the side into the chassis.

Secure with 4x PSU screws.

The NV5 comes with a storage door that is behind the

right side panel. It supports up to A4x 2.5” SSDs or B3x

3.5” HDDs.

Secure each SSD with 4x SSD screws. Secure each HDD with 4x HDD screws.

Remove the case screws on the oposite side. Slide it

to release. Secure the GPU Support Bracket with 2x long thumb

screws. Adjust the GPU Support bracket to secure the GPU in

place.

Connect all needed cables to

the power supply rst for easier

installation.

PRO TIP

Optional you can remove the storage door

for an easier installation process.

PRO TIP

INSTALLATION GUIDE | www.phanteks.com

GEN 4 VERTICAL GPU BRACKET PH-VGPUKT4.0_03

Expand with more D-RGB products

Erweitern Sie mit weiteren D-RGB-Produkten

Développez-vous avec plus de produits D-RGB

Expanda con más productos D-RGB

Synchronisieren Sie die Beleuchtung mit dem Motherboard

Synchroniser l’éclairage avec la carte mère

Sincroniza la iluminación con la placa base

Importer EU

Axpertec Int. B.V. (EU)

Sydneystraat 33

3047 BP Rotterdam

The Netherlands

Phanteks Taiwan Inc.

11F., No. 150, Jian 1st Rd.,

Zhonghe Dist. New Taipei City 235

Taiwan

Importer US

Axpertec Inc. (US)

20465 E Walnut Dr. N

City of Industry, California 91789

United States

Sync lighting to the motherboard

POWER_SW

CABLES

Kabel | Câbles | Cabos | 机箱线缆

OPTIONAL UPGRADE

Optionales Upgrade | Mise à niveau facultative | Actualización opcional | 可选升级

D-RGB CABLES

D-RGB-Kabel | Câbles D-RVB | Cables D-RGB | D-RGB 线材

NOTE | D-RGB control buttons are deactivated if connected to

a motherboard.

HINWEIS | D-RGB-Steuertasten sind deaktiviert, wenn sie an ein

Motherboard angeschlossen sind.

REMARQUE | Les boutons de contrôle D-RGB sont désactivés s’ils

sont connectés à une carte mère.

NOTA | Los botones de control D-RGB se desactivan si se

conecta a una placa base.

注意 | 若连接主板灯光接口，机箱灯控按键将失效

Motherboard Header

Motherboard-Header

En-tête de la carte mère

Encabezado de la placa base

As an alternative, the NV5 supports the Phanteks Vertical GPU Bracket which supports up to a 4 slots GPU.

Connect the front I/O cables to the motherboard and power supply. More D-RGB lighting products can be

connected to the integrated D-RGB

controller. Optionally, the lighting

can be synced and controlled via

motherboard software.
