Pepperl+Fuchs Vibracon LVL-M1 Manuel utilisateur

KA00143O/98/a6/10.10

71124964 Vibracon

LVL-M1, LVL-M2

dGrenzschalter

ePoint Level Switch

fDétecteur de niveau

es Detector de nivel

iInterruttore di livello

nl Niveauschakelaar

Inhalt

Sicherheitshinweise 4

Behandlung 6

Geräteidentifikation 8

Verwendung 14

Messeinrichtung 15

Einbau 19

Einstellungen 28

Lichtsignale 31

Anschluss 32

Wartung, Reinigung 49

Technische Daten 50

Zubehör 52

Fehlersuche 55

Ersatzteile 63

Reparatur 64

Ergänzende

Dokumentation 65

"Achtung!

= Verboten; führt zu

fehlerhaftem Betrieb

oder Zerstörung.

Contents

Notes on Safety 4

Handling 6

Device identification 8

Application 14

Measuring system 15

Installation 19

Setting-up 28

Light signals 31

Connections 32

Maintenance, Cleaning 49

Tech nic al d ata 50

Accessories 52

Trouble-shooting 56

Spare parts 63

Repair 64

Supplementary

Documentation 65

"Caution!

= Forbidden; leads to

incorrect operation or

destruction.

Sommaire

Conseils de sécurité 4

Manipulation 6

Dénomination 8

Utilisation 14

Ensemble de détection de

niveau 15

Montage 19

Réglage 28

Signaux lumineux 31

Raccordement 32

Entretien, Nettoyage 49

Caractéristiques techniques 50

Accessoires 52

Recherche de défauts 57

Pièces de rechange 63

Réparations 64

Documentation

complémentaire 65

"Attention!

= Interdit; peut provoquer

des dysfonctionnements

ou la destruction.

es inl

Indice

Notas sobre seguridad 5

Modo de empleo 6

Identificación del equipo 8

Aplicación 14

Sistema de medida 15

Montaje 19

Ajuste 28

Señales luminosas 31

Conexiones 32

Mantenimiento, Limpieza 49

Datos técnicos 50

Accesorios 52

Identificación de fallos 58

Repuestos 63

Reparaciones 64

Documentación

adicional 65

"Atención!

= Prohibido; peligro

de mal funcionamiento

o de destrucción.

Indice

Note sulla sicurezza 5

Accorgimenti 6

Identificazione dello

strumento 8

Applicazione 14

Sistema di misura 15

Montaggio 19

Messa in servizio 28

Segnali luminosi 31

Collegamenti elettrici 32

Manutenzione, Pulizia 49

Dati tecnici 50

Accessori 52

Individuazione e

eliminazione delle anomalie 59

Ricambi 63

Riparare 64

Documentazione

supplementare 65

"Attenzione!

= Vietato; pericolo

di malfunzionamento

o di distruzione.

Inhoud

Veiligheidsinstructies 5

Behandeling 6

Instrument-identificatie 8

Toepassing 14

Meetopstelling 15

Inbouw 19

Instellingen 28

Lichtsignalen 31

Aansluiting 32

Onderhoud, Reiniging 49

Technische gegevens 50

Toebehoren 52

Fout zoeken 60

Reserve-onderdelen 63

Reparatie 64

Aanvullende documentatie 65

"Opgelet!

= Verboden; leidt tot

foutieve werking

of storing.

Sicherheitshinweise

Der V ibrac on LVL-M1 , LVL-M2

darf nur als Grenzschalter für

Flüssigkeiten verwendet werden.

Bei unsachgemäßem Einsatz

können Gefahren von ihm

ausgehen.

Das Gerät darf

nur von

qualifiziertem und

autorisiertem Fachpersonal

unter strenger Beachtung dieser

Betriebsanleitung, der

einschlägigen Normen, der

gesetzlichen Vorschriften und der

Zertifikate (je nach Anwendung)

eingebaut, angeschlossen, in

Betrieb genommen und gewartet

werden.

In der Gebäudeinstallation ist ein

Netzschalter für das Gerät leicht

erreichbar in dessen Nähe zu

installieren.

Er ist als Trennvorrichtung für das

Ge r ä t z u k e n n ze i c h n e n .

Notes on Safety

The V ibra c on LVL-M1 , LVL-M2 i s

designed for point level detection

in liquids.

If used incorrectly it is

possible that application-related

dangers may arise.

The device may be installed,

connected, commissioned,

operated and maintained

qualified and authorised

personnel only

, under strict

observance of these operating

instructions, any relevant

standards,

legal requirements, and, where

appropriate, the certificate.

Install an easily accessible power

switch in the proximity

of the device.

Mark the power switch as a

disconnector for the device.

Conseils de sécurité

Le Vibracon LVL-M1, LVL-M2 doit

être exclusivement utilisé comme

détecteur de niveau pour liquides.

Il peut être source de danger en

cas d’utilisation non conformeaux

prescriptions.

L’appareil ne doit être installé,

raccordé, mis en service et

entretenu

que par un personnel

qualifié et autorisé

, qui tiendra

compte des indications

contenues dans la présente mise

en service, des normesen vigueur

et des certificats disponibles

(selon l’application).

Installer un commutateur réseau à

proximité immédiate de l’appareil,

en veillant à ce qu’il soit facilement

accessible.

Marquer ce commutateur comme

prise de coupure de l’appareil.

Notas sobre seguridad

El detector de nivel Vibracon LVL-

M1, LVL-M2 ha sido diseñado

para la detección de límite en

fluidos.

Su empleo inapropiado puede

resultar peligroso. El equipo

deberá ser montado, conectado,

instalado y mantenido

única y

exclusivamente por personal

cualificado y autorizado

, bajo

rigurosa observación de las

presentes instrucciones de

servicio, de las normativas y

legislaciones vigentes,

así como de los certificados

(dependiendo de la aplicación).

Instalar un interruptor de fácil

acceso en las proximidades del

equipo.

Identificar el interruptor como

desconectador del equipo.

Note sulla sicurezza

Il Vibracon LVL-M1, LVL-M2 è

particolarmente studiato per

l'impiego come soglia di livello in

liquidi.

Un'installazione non corretta può

determinare pericolo.

Lo strumento può essere montato

solamente da personale

qualificato ed autorizzato

. La

messa in esercizio e la

manutenzione devono rispettare

le indicazioni di collegamento, le

norme e i certificati di seguito

riportati.

Installare un interuttore per

l'alimentazione in prossimità

del dispositivo.

Marcare l'interuttore come

disconnessione del dispositivo.

Veiligheidsinstructies

Gebruik de Vibracon LVL-M1, LVL-

M2 alleen als niveauschakelaar

voor vloeistoffen.

Indien niet correct gebruikt

kunnen gevaarlijke situaties

ontstaan.

Het instrument

alleen door

gekwalificeerd en

geautoriseerd personeel

laten

inbouwen, aansluiten, in bedrijf

nemen en onderhouden. Neem

de instructies in deze

Inbedrijfstellingsvoorschriften,

de desbetreffende normen, de

wettelijke voorschriften en

eventuele certificaten in acht.

Installeer een makkelijk

bereikbare voedingschakelaar in

de nabijheid van het instrument.

Kenmerk de voedingschakelaar

specifiek voor het instrument.

Behandlung

Am Gehäuse, Flansch oder

Verlängerungsrohr anfassen.

Handling

Hold by housing, flange or

extension tube.

Manipulation

Tenir par le boîtier, la bride ou le

tube prolongateur.

Modo de empleo

Coger por el cabezal, brida o

tubo de extensión.

Accorgimenti

Afferrare la custodia, per la

flangia o per il tubo di estensione.

Behandeling

Vastpakken via behuizing, flens

of verlengbuis.

Nicht

verbiegen

Nicht

kürzen

Nicht

verlängern

not

bend

not

shorten

not

lengthen

Ne pas

déformer

Ne pas

raccourcir

Ne pas

rallonger

torcer

acortar

alargar

Non

stringere o allargare

Non

accorciare o allungare

Non

piegare

Niet

verbuigen

Niet

inkorten

Niet

verlengen

--- =

ohne/without/sans/sin/

senza/zonder

... =

andere/others/autres/otros/

altri/andere

Geräteidentifikation

Device identification

Dénomination

Identificación del equipo

Identificazione dello

strumento

Instrument-identificatie

LVL– – – –

AA ..., Ra < 3.2 μm/80 grit

M1 IA ... + "T", Ra < 3.2 μm/80 grit

QA ... + "p", Ra < 3.2 μm/80 grit

XX ...

BB ... mm, 316L, Ra < 3.2 μm/80 grit

BE ... mm, Alloy C4, Ra < 3.2 μm/80 grit

CB ... in, 316L, Ra < 3.2 μm/80 grit

CE ... in, Alloy C4, Ra < 3.2 μm/80 grit

DB "L II", 316L, Ra < 3.2 μm/80 grit

DE "L II", Alloy C4, Ra < 3.2 μm/80 grit

JB ... mm 316L + "T"

JE ... mm Alloy C4 + "T"

M2 KB ... inch, 316L + "T"

KE ... inch, Alloy C4 + "T"

LB "L II", 316L + "T"

LE "L II", Alloy C4 + "T"

RB ... mm 316L + "p"

RE ... mm Alloy C4 + "p"

SB ... in, 316L + "p"

SE ... in, Alloy C4 + "p"

TB "L II", 316L + "p"

TE "L II", Alloy C4 + "p"

"T"

"p"

"T"

"p"

LII = Schaltpunkt/Switchpoint/

Point de commutation/Punto

de conmutación/Punto di

commutazione/Schakelpunt

Vibracon LVL1, LVL2

T = Temperaturdistanzstück/

Temperature spacer/Elément

de refroidissement/Tramo

disipador de temperatura/

Distanziale per temperatura/

Temperatuurreductiestuk

p =

Druckdichte Durchführung/

Pressure sealed bushing/

Entrée résistant à la

pression/Extensión

resistente a la presión/

Passacavo a tenuta di

pressione/Gasdichte

doorvoering

LVL– – – –

A**

F**

D**

C**

N**

J**

R21 R¾, EN 10226, 316L

R2C R¾, EN 10226, Alloy C4

R31 R1, EN 10226, 316L

R3C R1, EN 10226, Alloy C4

N21 ¾ NPT, ANSI, 316L

N2C ¾ NPT, ANSI, Alloy C4

N31 1 NPT, ANSI, 316L

N3C 1 NPT, ANSI, Alloy C4

G21 G¾, ISO 228, 316L

G2C G¾, ISO 228, Alloy C4

G31 G1, ISO 228, 316L

G3C G1, ISO 228, Alloy C4

G3E G1, ISO 228, 316L

T51 DN25-38 (1...1½") Tri-Clamp, ISO 2852, 316L

T61 DN40-51 (2)" Tri-Clamp, ISO 2852, 316L

XXX ...

12 13

max. 64 bar, 150 ˚C

max. 25 bar, 150 ˚C

max. 40 bar, 100 ˚C

max. 16 bar, 120 ˚C

--- =

ohne/without/sans/sin/

senza/zonder

... =

andere/others/autres/otros/

altri/andere

* = Stecker/connector/

conecteur/conectores/

connettore/steker

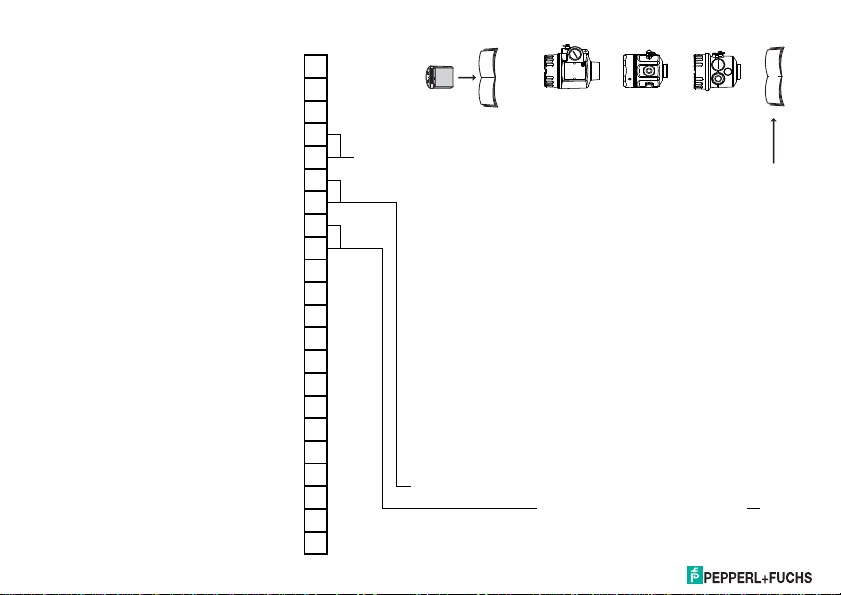

LVL– – – –

NA ---

Z3 3.1 B (EN 10204)

PA FEL50A, PROFIBUS PA

AC FEL51, 19 ... 253 V AC

E5 FEL52, 10 ... 55 V DC, PNP

WA FEL54, 19 ... 253 V AC, 19 ... 55 V DC, DPDT

SI FEL55, 11 ... 36 V DC, 8/16 mA

N1 FEL56, NAMUR, L-H

N2 FEL58, NAMUR, H-L

A1 F13/17, IP66, M20

A2 F13/17, NEMA4X, ¾ NPT

A3 F13/17, IP66, G½

A4 F13/17, IP66, M12 x 1*

A5 F13/17, IP66, PA, M12 x 1*

E1 F15, IP66, M20

E2 F15, NEMA4X, ½ NPT

E3 F15, IP66, G½

E4 F15, IP66, M12 x 1*

E5 F15, IP66, PA, M12 x 1*

P1 F16, IP66, M20

P2 F16, Nema4x, ½ NPT

P3 F16, IP66, G½

P4 F16, IP66, M12 x 1*

P5 F16, IP66, PA, M12 x 1*

C* Kompakt-Gehäuse/compact housing/boitier compact/

cabezal compacto/testa compatta/compacte behuizing

33 .. .. 48

F16 (PBT)

F13/17 (Alu)

F27 (316L)

F15 (316L)

KA 220O

Autres manuels pour Vibracon LVL-M1

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Pepperl+Fuchs Changer

Pepperl+Fuchs

Pepperl+Fuchs LVL-M4 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs LVL-M4 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs LVL-M4 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs SI00113O-F Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs SIL LVL-M4 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs VISOLUX LD28/76a Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs RocketLinx ICRL2-U-16RJ45-G-DIN Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs Vibracon LVL-M1 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs Raritan Dominion KX II-101 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs LVL-M4 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs LVL-M4 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs Vibracon LVL-M1 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs Ethernet-APL Series Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs HD2-GTR-4PA Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs Vibracon LVL-M Series Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs LVL-M4 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs PROFINET IO Power Hub Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs Vibracon LVL-M1H Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs Vibracon LVL-M2C Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs HiC284 Series Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs RocketLinx ICRL2-U-8RJ45-DIN Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs LCL1 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs Vibracon LVL-M H Series Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs LCL2 Guide de référence

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
