Ultraschall-Füllstandssensor

LUC-M10, LUC-M20, LUC-M40

T12-Gehäuse OVP, HART

52027564

Déclaration de conformité

Par la présente déclaration et par

l’application de la marque CE, le

fabricantPepperl+Fuchs,Allemagne,

garantit que le produit est conforme

aux prescriptions de la directive CEM

européenne 89/336/CE et de la

directive 94/9/CE. Cette conformité

est attestée par le respect des

normes.

Declaración de conformidad

Por la presente declaración y la

inclusión de la marca CE, el

fabricantePepperl+Fuchs,Alemania,

garantiza que el producto cumple lo

estipulado por la Directiva

CEM 89/336/CEE y la Directiva

94/9/CE. La prueba de conformidad

se presenta según las normas

expuestas.

Dichiarazione di conformità

Con questa dichiarazione e con

l’applicazione del marchio CE, il

costruttore Pepperl+Fuchs,

Germania, assicura che il prodotto è

conforme ai regolamenti della

direttiva CEM 89/336/CEE e della

direttiva 94/9/CE. Prova della

conformità è fornita dall’osservanza

degli standard elencati.

Conformiteitsverklaring

De leverancier Pepperl+Fuchs,

Duitsland, waarborgt met deze

verklaring en het aanbrengen van de

CE-markering dat het product

overeenstemt met de voorschriften

van de EMC-richtlijn 89/336/EWG en

de richtlijn 94/9/EG. De

overeenstemming wordt door de

genoemde normen bewezen.

Varmennustodistus

Tällä varmennustodistuksella sekä

CE-merkillä, valmistaja

Pepperl+Fuchs, Saksa, vakuuttaa,

että tuote on direktiivien

EMC 89/336/ETY ja

94/9/EU mukainen. Näyttö

vastaavuudesta on annettu

asiakirjoissa, jotka on listattu

varmennustodistukseen.

Försäkran om överensstämmelse

Pepperl+Fuchs, Tyskland försäkrar

med denna försäkran om

överensstämmelse och med

CE-märkningen att produkten

uppfyller bestämmelserna i

EMC-direktivet 89/336/EEG och

direktiv 94/9/EG.

Överensstämmelsen påvisas genom

givna standarder.

Overensstemmelseserklæring

Med denne overensstemmelses-

erklæring og tilføjelsen af CE-

mærket, sikrer producenten

Pepperl+Fuchs, Tyskland, at

produktet er i overensstemmelse

med bestemmelserne i det EMC-

regulativ 89/336/EEC og Directiv 94/

9/EC. Dokumentation for

overensstemmelsen gives i de

anførte standarder.

Declaração de Conformidade

Com esta Declaração de

Conformidade e o anexo do CE-

Mark, o fabricante Pepperl+Fuchs,

Alemanha, garante que o produto

obedece aos regulamentos da

Directiva EMC 89/336/EEC e

Directiva 94/9/EC. A prova da

conformidade é apresentada

segundo os padrões indicadas.

M’ áõôÞí ôçí ÄÞëùóç

Óõììüñöùóçò êáé ôç óõíçììÝíç

óÞìáíóç CE, o âåâáéþíåé ç

Pepperl+Fuchs, Ãåñìáíßá üôé ôo ðñoúüí

óõììoñöþíåôáé óýìöùíá ìå ôoõò

êáíoíéóìoýò ôçò EõñùðáúêÞò Oäçãßáò

89/336/EOK ðåñß HëåêôñoìáãíçôéêÞò

Óõìâáôüôçôáò êáé ôçí Oäçãßáò

Ðñoóôáóßáò áðü EêñÞîåéò 94/9/EE. Ôo

Aðoäåéêôéêü ôçò Óõììüñöùóçò äßíåôáé

ìÝóù ôùí ðñoôýðùí ðoõ áíáöÝñoíôáé

óôç ÄÞëùóç Óõììüñöùóçò.

SI 224O-B LUC-M** mit HART

SI 224O-B/98/a3/08.05

52027564

FM7.0

187729 08/05 00

Sicherheitshinweise

für elektrische Betriebsmittel

zum Einsatz in explosionsgefährdeten Bereichen

Betriebsanleitung

SI 224O-B

52027564

KEMA 05 ATEX 1111

Zugehörige Dokumentation:

BA 237O

Ultraschall-Füllstandssensor

LUC-M10, LUC-M20, LUC-M40

T12-Gehäuse OVP, HART

Kennzeichnung nach Richtlinie 94/9/EG: II 1/2 G

– Gerätegruppe II

– Gerätekategorie: Sensor Kategorie 1/Gehäuse Kategorie 2

– Für explosionsfähige Atmosphäre durch

Gase, Nebel oder Dämpfe

Kennzeichnung nach Richtlinie 94/9/EG: II 2 G

– Gerätegruppe II

– Gerätekategorie: Gesamtgerät Kategorie 2

– Für explosionsfähige Atmosphäre durch

Gase, Nebel oder Dämpfe

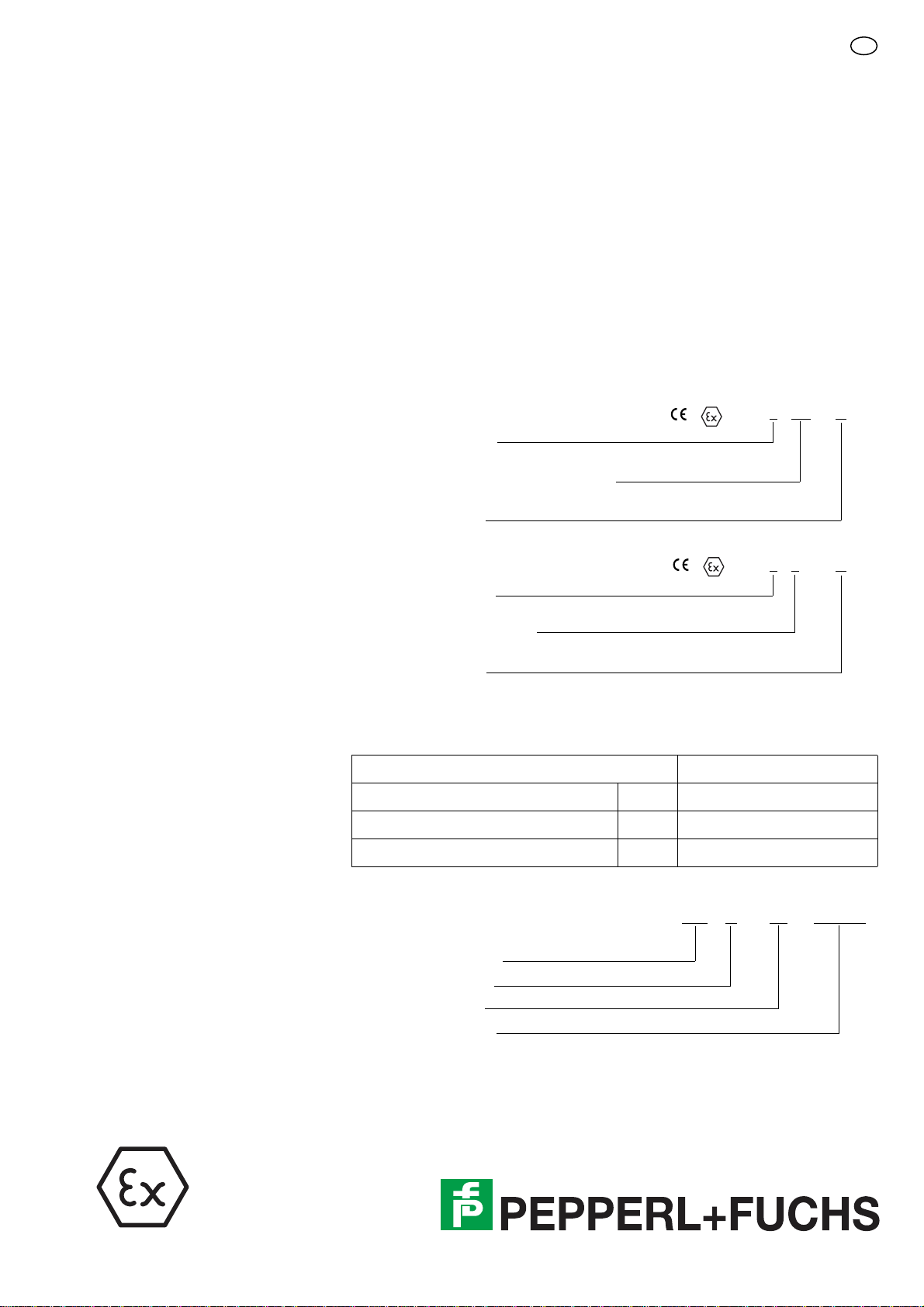

Zuordnung der Gefahrenzone der Montagestelle zur Kategorie der explosions-

geschützten Geräte bzw. Sensoren:

Kennzeichnung der Zündschutzart: EEx ia IIC T3 ... T6

– Explosionsgeschütztes elektrisches Betriebsmittel

nach Europanorm

– Zündschutzart

– Betriebsmittelgruppe

– Temperaturklasse

Gefahrenzone an der Montagestelle Kategorie nach Richtlinie 94/9/EG

Gefährdung durch Gase, Nebel oder Dämpfe Zone 0 1G

Gefährdung durch Gase, Nebel oder Dämpfe Zone 1 2G

Gefährdung durch Gase, Nebel oder Dämpfe Zone 2 3G

0102

SI 224O-B LUC-M** mit HART

Explosionsgefährdeter Bereich

Elektronik-

einsatz

Elektronik-

einsatz

Behälter

Gef

ahren-

bereich

Zone 1

Behälter

Gefahren-

bereich

Zone 0

örtlicher Potenzialausgleich

Klemmenmodul

mit integriertem

Überspannungsschutz

Nicht-explosionsgefährdeter Bereich

Bescheinigtes

zugehöriges

Betriebsmittel

Bescheinigtes

zugehöriges

Betriebsmittel

EX EX

Zone 1

LUC-M** mit HART SI 224O-B

Sicherheitshinweise für die Installation in explosionsgefährdeten Bereichen:

1.) Installieren Sie gemäß den Herstellerangaben und den für Sie gültigen Normen und Regeln.

2.) Der eigensichere Eingangsstromkreis des Ultraschallmessgerätes LUC-M10/LUC-M20/LUC-M40 ist erdfrei ausgeführt. Die

Spannungsfestigkeit gegen Erde wird durch 600 V-Elektroden-Ableiter begrenzt.

3.) Der Zusammenhang zwischen zulässiger Umgebungstemperatur für das Elektronikgehäuse in Abhängigkeit

des Einsatzbereiches und der Temperaturklassen ist der Tabelle (Tab. 1) zu entnehmen.

4.) Dauergebrauchstemperatur des Versorgungs-/Signalkabels >Tamb + 5 K.

5.) LUC-M40: Elektrostatische Aufladung des Sensors vermeiden (z. B. nicht trocken reiben, außerhalb des Befüllstroms mon-

tieren).

Hinweise (informativ):

6.) Bei der Zusammenschaltung des Messgerätes mit bescheinigten eigensicheren Stromkreisen der Kategorie EEx ib

mit der Explosionsgruppe IIC bzw. IIB ändert sich die Zündschutzart wie folgt: EEx ib IIC bzw. EEx ib IIB.

6.1) Bei der Zusammenschaltung von eigensicheren Stromkreisen sind die Regeln der Zusammenschaltung für eigensichere

Stromkreise zu beachten (DIN EN 60079-14/IEC 60079-14); (Nachweis der Eigensicherheit)

(z. B. bei Verwendung des HART-Modems oder eines Handbediengerätes oder anderer bescheinigter Betriebsmittel)

Tab. 1

Tab. 2

Bescheinigtes

zugehöriges

Betriebsmittel

Uo≤30 V

Io≤273 mA

Po≤1,0 W

[EEx ia] IIC

Kategorie II 1/2 G bzw. II 2 G Sensor in Zone 0, Gehäuse Zone 1 bzw.

Sensor und Gehäuse Zone 1

Zündschutzart EEx ia IIC T3 ... T6 KEMA 05 ATEX 1111

Prozessdruck LUC-M10, LUC-M20: max. 0,3 MPa

LUC-M40: max. 0,25 MPa

Prozesstemperatur max. 80 °C

Gehäuse T12 – OVP -40 °C ≤Tamb ≤+80 °C mit integriertem Überspannungsschutz,

wahlweise mit oder ohne Anzeige- und Bedien-

Modul VU 331

Option Service-Schnitt-

stelle z. B. HART-Modem mit Programmiersoftware PACTwareTM

Zone 1 - Anwendung

Temperaturklasse Umgebungstemperatur

T6 -40 °C … +60 °C

T5 -40 °C … +75 °C

T4, T3 -40 °C … +80 °C

Versorgungs- und Signalstromkreis in Zündschutzart: Eigensicherheit EEx ia IIC bzw. IIB

nur zum Anschluss an einen bescheinigten eigensicheren Stromkreis

Höchstwerte:

Ui= 30 V

Ii= 273 mA

Pi= 1 W

Li≈vernachlässigbar

Ci= 13 nF

52027564

SI 224O-B LUC-M** mit HART

SI 224O-B/98/de/08.05

52027564

FM7.0

187729 08/05 00

Sicherheitshinweise Zone 0:

7.) Explosionsfähige Dampf-/Luftgemische dürfen nur unter atmosphärischen Bedingungen auftreten:

-20 °C ≤ T ≤ +60 °C

800 hPa ≤p ≤ 1100 hPa

Liegen keine explosionsfähigen Gemische vor oder sind Zusatzmaßnahmen gemäß z. B. EN 1127-1 getroffen, dürfen die

Geräte auch außerhalb der atmosphärischen Bedingungen gemäß ihrer Herstellerspezifikation betrieben werden.

8.) Die Geräte nur in solchen Messstoffen einsetzen gegen die die mediumsberührten Materialien hinreichend beständig sind.

9.) Zugehörige Betriebsmittel mit galvanischer Trennung zwischen eigensicheren und nicht eigensicheren Stromkreisen sind zu

bevorzugen.

10.) Der integrierte Überspannungsschutz erfüllt die Anforderungen nach DIN EN 60079-14/IEC 60079-14 Abs. 12.3.

Safety instructions

for electrical apparatus certified

for use in explosion-hazardous areas

Operating instructions

SI 224O-B

52027564

KEMA 05 ATEX 1111

Associated documentation:

BA 237O

Ultrasonic level sensor

LUC-M10, LUC-M20, LUC-M40

T12 housing OVP, HART

Designation according to directive 94/9/EC: II 1/2 G

– Equipment group II

– Equipment category:

sensor category 1/housing category 2

– For explosive mixtures composed of gas,

mists or vapours

Designation according to directive 94/9/EC: II 2 G

– Equipment group II

– Equipment category:

complete unit category 2

– For explosive mixtures composed of gas,

mists or vapours

Allocation of hazardous zones at the mounting points to explosion protection

category of the devices or sensors:

Designation of explosion protection: EEx ia IIC T3 ... T6

– Electrical apparatus with explosion protection to

European standard

– Type of protection

– Explosion group

– Temperature class

Hazardous zone at the mounting point Category acc. Directive 94/9/EC

Hazard due to explosive gas-air mixtures Zone 0 1G

Hazard due to explosive gas-air mixtures Zone 1 2G

Hazard due to explosive gas-air mixtures Zone 2 3G

01020102

SI 224O-B LUC-M** with HART

Terminal module

with integrated

overvoltage protector

Explosion-hazardous area Non-hazardous area

Certified

associated

apparatus

Certified

associated

apparatus

Tank

danger

area

zone 1

Electronic

insert

Tank

danger

area

zone 0

Local potential matching system

Electronic

insert

EX EX

Zone 1

LUC-M** with HART SI 224O-B

Safety notes for the installation in explosion hazardous areas:

1.) Install according to the manufacturer's instructions and any other valid standards and guidelines.

2.) The intrinsically safe circuit of the LUC-M10/LUC-M20/LUC-M40 ultrasonic sensor is isolated from ground potential. The

dielectric strength to earth is limited by 600 V electrode arresters.

3.) The dependency of the permissible ambient temperature of the electronic housing upon the application and temperature

class is given in Tab 1.

4.) Permanent operating temperature of power supply/signal cable >Tamb + 5 K.

5.) LUC-M40: Avoid electrostatic charging of the sensor (e. g. do not rub dry and install outside the filling flow).

Notes (informative):

6.) The type of protection changes as follows when the transmitter is connected to certified intrinsically safecircuits of Category

EEx ib for Group IIC or IIB: EEx ib IIC or EEx ib IIB.

6.1) The pertinent guidelines must be observed when intrinsically safe circuits are connected together

(DIN EN 60079-14/IEC 60079-14); (Proof of Intrinsic Safety).

(e. g. when using a HART modem or a handheld terminal or other certified apparatus).

Tab. 1

Tab. 2

Certified

associated

apparatus

Uo≤30 V

Io≤273 mA

Po≤1.0 W

[EEx ia] IIC

Category II 1/2 G or II 2 G sensor in zone 0 and housing in zone 1 or

sensor and housing in zone 1

Type of protection EEx ia IIC T3 ... T6 KEMA 05 ATEX 1111

Process pressure LUC-M10, LUC-M20: max. 0.3 MPa

LUC-M40: max. 0.25 MPa

Process temperature max. 80 °C

Housing T12 – OVP -40 °C ≤Tamb ≤+80 °C with integrated overvoltage protector,

optionally with or without VU 331 display and

operating module

Option service interface e. g. HART modem with programming software PACTwareTM

Zone 1 application

Temperature class Ambient temperature

T6 -40 °C ... +60 °C

T5 -40 °C ... +75 °C

T4, T3 -40 °C ... +80 °C

Power and signal circuits with type of protection: intrinsic safety EEx ia IIC or IIB

for connection to a certified intrinsically safe circuit only:

Maximum values:

Ui= 30 V

Ii= 273 mA

Pi= 1 W

Li≈negligible

Ci= 13 nF

52027564

SI 224O-B LUC-M** with HART

SI 224O-B/98/en/08.05

52027564

FM7.0

187729 08/05 00

Safety notes for Zone 0:

7.) Potentially explosive vapour/air mixtures may arise under atmospheric conditions only:

-20 °C ≤ T ≤ +60 °C

800 hPa ≤p ≤ 1100 hPa

If no potentially explosive mixtures are present, or if additional protective measures have been taken, acc. to e. g.

EN 1127-1, the transmitters may be operated under other atmospheric conditions in accordance with the manufacturer’s

specifications.

8.) The equipment may only be used in media to be measured where its materials are known to be resistant against the media.

9.) Associated apparatus with galvanic isolation between the intrinsically safe and non-intrinsically safe circuits are to be

preferred.

10.) The integrated overvoltage protector meets the requirements as per DIN EN 60079-14/IEC 60079-14 section 12.3.

Autres manuels pour LUC-M10

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Pepperl+Fuchs Accessoires

Pepperl+Fuchs

Pepperl+Fuchs SU17 Series Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs VL18-54-MS/32/40a/82b/118 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs UC4000-L2-E5-V15-Y70120089 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs UC2000-L2-E5-V15 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs RMS-D Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs NJ15-30GM50-E2-V1-3G-3D Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs KVF-F Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs U-P R4 Series Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs INY360D-F99-2I2E2-V17 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs RLK28-55-LAS-Z/31/116 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs NCB4-12GM40-N0-V1 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs PHA-F200-B6-V15B Series Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs INY360D-F99-2I2E2-V17 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs UC500-L2-E5-V15 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs UC500-L2-E7-V15 Mode d'emploi

Pepperl+Fuchs

Pepperl+Fuchs UC4000-L2-E5-V15 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs VIM6 Series Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs NCB5-18GM40-N0 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs UC4000-30GM-2EP-IO-V15 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs UC-18GS Series Manuel d'installation et d'exploitation

Pepperl+Fuchs

Pepperl+Fuchs NVD-111 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs GLV18-55-G/25 Manuel utilisateur

Pepperl+Fuchs

Pepperl+Fuchs UC L2 Series Manuel d'installation et d'exploitation

Pepperl+Fuchs

Pepperl+Fuchs KVF-104-PF Manuel utilisateur

Manuels Accessoires populaires d'autres marques

Hillco

Hillco 2810 Manuel utilisateur

Siemens

Siemens QSA2700D Manuel de l'opérateur

Contours

Contours ZY024 Manuel utilisateur

Saivod

Saivod VS621 Manuel utilisateur

Virtuox

Virtuox VirtuCLEAN 2.0 Manuel utilisateur

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuel utilisateur

Z-Wave

Z-Wave HSD-200Z Manuel utilisateur

turck

turck FMX-IM-2UPLI63FX Manuel utilisateur

Decagon Devices

Decagon Devices 10HS Manuel utilisateur

UPPAbaby

UPPAbaby Cup Holder Manuel utilisateur

Elko

Elko SmartSensor Leakage Wireless Manuel utilisateur

Grizzly

Grizzly H8371 Manuel utilisateur

Panasonic

Panasonic HG-T Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector 250 Series Guide de référence

DigiDesign

DigiDesign 888/24 I/O Manuel utilisateur

PROZIS

PROZIS QUAY Manuel utilisateur

patagonia

patagonia PSI Vest Manuel utilisateur

SFC Energy

SFC Energy EFOY GO! Manuel utilisateur
