PeakTech®3441

Manual de uso

Multímetro digital

1. Precauciones de seguridad

Este producto cumple con los requisitos de las siguientes Directivas

de la Comunidad Europea: 2004/108/CE (Compatibilidad

electromagnética) y 2006/95/CE (Bajo voltaje) enmendada por

2004/22/CE (Marcado CE).

Sobretensión de categoría III 1000 V. Sobretensión de categoría IV

600 V. Contaminación de grado 2.

CAT I: Para nivel de señal, telecomunicaciones, electrónica con

pequeñas sobretensiones transitorias.

CAT II: Para nivel local, electrodomésticos, tomas de red

principales, equipos portátiles.

CAT III: Proveniente de un cable subterráneo, interruptores de

instalaciones fijas, enchufes de corte automático o

principales.

CAT IV: Unidades e instalaciones que provienen de líneas aéreas

en riesgo de recibir un rayo. Por ejemplo, interruptores

principales de entrada de corriente, desviadores de

sobretensión, contadores de corriente.

Para garantizar el funcionamiento seguro del equipo y eliminar el

peligro de daños serios causados por cortocircuitos (arcos

eléctricos), se deben respetar las siguientes precauciones.

Los daños resultantes de fallos causados por no respetar estas

precauciones de seguridad están exentos de cualquier reclamación

legal cualquiera que sea ésta.

No use este instrumento para la medición de instalaciones

industriales de gran energía.

No coloque el equipo en superficies húmedas o mojadas.

No exceda el valor máximo de entrada permitido (peligro de

daños serios y/o destrucción del equipo).

Desconecte del circuito de medición las sondas antes de usar

los modos o funciones de conmutación.

-1-

El medidor está diseñado para soportar la tensión máxima

establecida, que se excederá si no es posible evitar impulsos,

transitorios, perturbaciones o por otras razones. Se debe usar

una preescala adecuada (10:1).

Sustituya el fusible defectuoso solamente por un fusible del

mismo valor del original. Nunca cortocircuite el fusible ni el

soporte del mismo.

No realice mediciones de tensión con las sondas de test

conectadas al terminal µA/mA/A y COM del equipo.

El rango 10A está protegido por un fusible 10A/1000V.

Para evitar descargas eléctricas desconecte la alimentación de

la unidad bajo prueba y descargue todos los condensadores

antes de tomar cualquier medición de resistencia.

No realice mediciones de corriente con las sondas conectadas a

los terminales V/del equipo.

Antes de conectar el equipo, revise las sondas para prevenir un

aislamiento defectuoso o cables pelados.

Use solamente sondas de test de seguridad de 4mm para

asegurar un funcionamiento impecable.

Para evitar descargas eléctricas, no trabaje con este producto

en condiciones de humedad o mojado. Las mediciones solo se

deben realizar con ropa seca y zapatos de goma. Por ejemplo,

sobre alfombrillas aislantes.

Nunca toque las puntas de las sondas.

Cumpla con las etiquetas de advertencia y demás información

del equipo.

El instrumento de medición no se debe manejar sin

supervisión.

Comience siempre con el rango más alto de medición cuando

mida valores desconocidos.

No exponga el equipo directamente a la luz del sol o

temperaturas extremas, lugares húmedos o mojados.

No exponga el equipo a golpes o vibraciones fuertes.

No trabaje con el equipo cerca de fuertes campos

magnéticos (motores, transformadores, etc.).

-2-

Mantenga lejos del equipo electrodos o soldadores calientes.

Permita que el equipo se estabilice a temperatura ambiente

antes de tomar las mediciones (importante para mediciones

exactas).

Mantenga lejos del equipo electrodos o soldadores calientes.

No introduzca valores por encima del rango máximo de cada

medición para evitar daños al medidor.

No gire el selector durante las mediciones de tensión o

corriente, ya que el medidor podría dañarse.

Tenga precaución cuando trabaje con tensiones sobre los 35V

CC o 25V CA. Estas tensiones constituyen un riesgo de

descarga.

Sustituya las pilas en cuanto aparezca el indicador “BAT”. Con

poca carga el medidor podría producir lecturas falsas que

pueden derivar en descargas eléctricas y daños personales.

Extraiga las pilas cuando el medidor no se vaya a usar durante

un largo periodo de tiempo.

Limpie regularmente el armario con un paño húmedo y

detergente suave. No utilice abrasivos ni disolventes.

El medidor es apto solo para uso en interiores.

No utilice el medidor antes de que el armario se haya

cerrado de forma segura ya que el terminal puede llevar

aún tensión.

No guarde el medidor en lugar cercano a explosivos y

sustancias inflamables.

No modifique el equipo de manera alguna.

No coloque el equipo bocabajo en ninguna mesa o banco de

trabajo para prevenir cualquier daño de los controles de la parte

delantera.

La apertura del equipo, su uso y reparación solo se deben llevar

a cabo por personal cualificado.

Los instrumentos de medición deben mantenerse fuera del

alcance de los niños.

-3-

Limpieza del armario

Limpie solo con un paño húmedo y con un producto suave de

limpieza de uso doméstico disponible en tiendas. Asegúrese de que

no caiga agua dentro del equipo para prevenir posibles cortos y

daños.

1.1 Introducción

El nuevo PeakTech 3441 es un práctico multímetro para grandes

cargas con muchas funciones útiles de medición.

La pantalla de medición del dispositivo se puede cambiar de 3 5/6

dígitos a 4 5/6 dígitos de alta resolución mediante una pulsación,

donde todas las mediciones se hacen como True RMS.

Además de las completas funciones de medición para corriente,

tensión, capacidad, resistencia y más, este nuevo dispositivo tiene,

entre otras cosas, medición de lazo de corriente 4-20mA%, un filtro

paso bajo y función de retención de datos en pantalla.

Con todas estas cualidades técnicas, este dispositivo es ideal para

que cualquier ingeniero en electrónica, técnico e ingeniero de otros

campos lo use en su día a día, ya sea en el sector servicios,

construcción o industrial.

1.2 Límites de entrada

Función

Protección sobrecarga

VCC / VCA

1000V CC/CArms

ACC / ACA (µA/mA)

ACC / ACA (10 A)

800mA / 1000V

10 A / 1000V

Resistencia

1000V CC/CArms

Diodo / Continuidad

1000V CC/CArms

Capacidad

1000V CC/CArms

Frecuencia

1000V CC/CArms

Temperatura

1000V CC/CArms

Protección sobrecarga: 8kV pico, de acuerdo con EN 61010

-4-

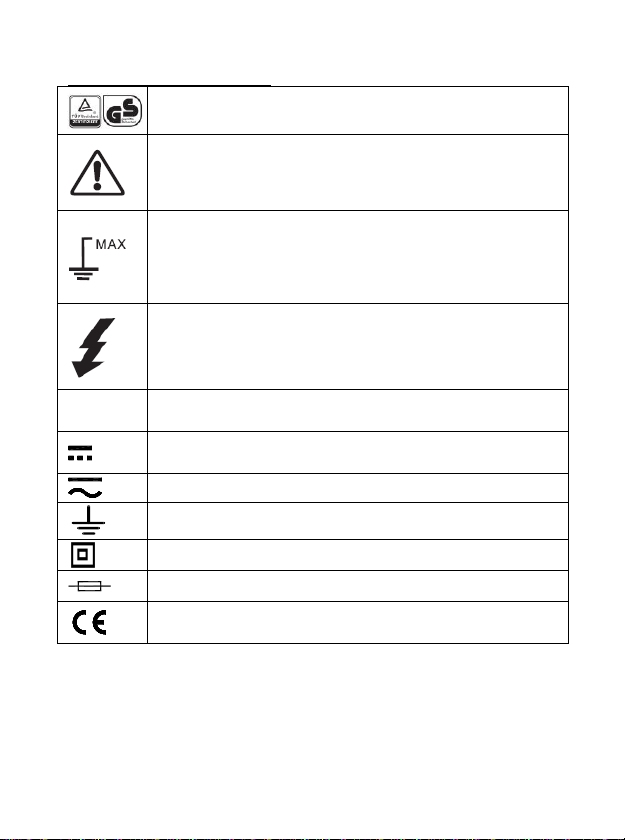

1.3 Símbolos de seguridad

TÜV/GS aprobado; TÜV-Rheinland

¡Atención! Lea la sección correspondiente en el

manual. El incumplimiento supone riesgo de lesiones y

/ o riesgo de daños en el dispositivo.

La diferencia máx. de tensión permitida de 1000 V

CC/CArms entre COM / V o entrada de ohmio y tierra

no se excede por razones de seguridad.

Se aplica alta tensión peligrosa entre las entradas.

Extreme las precauciones en la medición. No toque

las entradas y las puntas de medición. Instrucciones

de seguridad en el manual de uso.

CA (Corriente alterna).

CC (Corriente continua).

CA o CC.

Toma de tierra.

Aislamiento doble.

Fusible.

Conforme a las directivas de la Unión Europea.

ADVERTENCIA / PRECAUCIÓN

Estos símbolos indican situaciones potencialmente peligrosas que,

si no se evitan, pueden causar lesiones leves o moderadas, o daños

en el producto u otros bienes. -5-

2. Descripción del panel frontal

-6-

1. Pantalla TFT/LCD con recuento máximo de 60.000.

2. Tecla RANGE: para cambiar entre rangos de medida de forma

manual.

3. Tecla HIRES/Retroiluminación: para seleccionar la resolución de

la pantalla y cambiar la luz de fondo.

4. Tecla MODE: para cambiar entre funciones de medición.

5. Selector: para seleccionar la medición deseada.

6. Conector 10A: mediciones de corriente hasta 10A CA/CC.

7. Conector µA/mA: mediciones de corriente hasta 800mA CA/CC.

8. Conector COM: para conectar la línea de medición

correspondiente en el punto de referencia.

9. Conector V/Ω/CAP/Hz%/Temp:conector de entrada para la

sonda de test roja para todas las funciones de medición,

excepto mediciones de corriente.

10. Tecla MAX/MIN –PMAX/MIN: para usar función de medición del

máximo, mínimo, pico y valor medio.

11. Tecla Hz% / ∆REL: cambia entre ciclo de trabajo, medición de

frecuencia y función de valor relativo.

12. Tecla AUTO / HOLD: activa la función de retención de datos.

-7-

3. Manual de uso

¡Advertencia!

¡Riesgo de electrocución! Circuitos de alta tensión, tanto CA como

CC son muy peligrosos y se deben medir con extremo cuidado.

Tenga siempre el selector en la posición OFF cuando no esté

usando el medidor. Este medidor tiene apagado automático, que

apaga el equipo de forma automática a los 30 minutos de su último

uso.

Si aparece “OL” en la pantalla durante una medición, el valor que

está midiendo excede el rango que ha seleccionado. Cambie a un

rango mayor.

3.1 Nota preliminar

1. Compruebe la tensión suministrada colocando el selector en

ON. Si la tensión es débil, una señal “BAT” aparecerá en la

pantalla y tendrá que cargar la batería.

2. La señal de advertencia junto al conector de las sondas de test

es para advertir de que la tensión o la corriente de entrada no

debería superar los valores indicados. Esto es para prevenir

daños al circuito interno.

3. El selector se debería colocar en el rango que desee probar

antes de usarlo.

Nota:

En algunos rangos bajos de tensión CA y CC, con las sondas de

test sin conectar a un dispositivo, la pantalla puede mostrar una

lectura aleatoria o cambiante. Esto es normal y es por causa de la

alta sensibilidad de entrada. La lectura se estabilizará cuando lo

conecte a un circuito.

-8-

3.2 Selección de rango automático / manual

Cuando se enciende el medidor por primera vez, está por defecto en

rango automático. Esto selecciona de forma automática el mejor

rango para las mediciones que se realicen y es generalmente el

mejor modo para la mayoría de las mediciones. Para mediciones

que requieran que se seleccione el rango manualmente, siga los

siguientes pasos:

1. Pulse la tecla "RANGE". El indicador "AUTO" se apagará y el

rango actual seleccionado quedará en uso.

2. Pulse la tecla “RANGE” para pasar por todos los rangos

disponibles hasta que seleccione el rango que desee.

3. Mantenga pulsada la tecla “RANGE” durante dos segundos

seguidos para salir del modo manual y volver al modo “AUTO”.

4. Funciones

4.1 Descripción de las teclas

RANGE: El rango manual se selecciona en la función de medición

de corriente, pulsando la tecla RANGE. Cuando la tecla

RANGE se mantiene pulsada durante dos segundos

seguidos, la unidad volverá a rango automático.

MODE: Pueden cambiar a un rango entre diferentes funciones

eléctricas, pulsando la tecla MODE. En mediciones de

rango de corriente y tensión se cambia entre CA y CC.

Cuando seleccione el rango de prueba de Ω / CAP / diodo

/ continuidad, con la tecla de MODO se puede cambiar

entre esas funciones de medición.

-9-

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels PeakTech Équipement de test

PeakTech

PeakTech 1335 Manuel utilisateur

PeakTech

PeakTech 2680 Manuel utilisateur

PeakTech

PeakTech 2710 Manuel utilisateur

PeakTech

PeakTech 1145 Manuel utilisateur

PeakTech

PeakTech 1210 Manuel utilisateur

PeakTech

PeakTech 1220 Manuel utilisateur

PeakTech

PeakTech 3365 Manuel utilisateur

PeakTech

PeakTech 2670 Manuel utilisateur

PeakTech

PeakTech 3265 Manuel utilisateur

PeakTech

PeakTech 1245 Manuel utilisateur

PeakTech

PeakTech 8010 Manuel utilisateur

PeakTech

PeakTech 5600 Manuel utilisateur

PeakTech

PeakTech 3705 Manuel utilisateur

PeakTech

PeakTech 4165 Series Manuel utilisateur

PeakTech

PeakTech 2020 GN Manuel utilisateur

PeakTech

PeakTech 2755 Manuel utilisateur

PeakTech

PeakTech 1210 Manuel utilisateur

PeakTech

PeakTech 1035 Manuel utilisateur

PeakTech

PeakTech 5002 Manuel utilisateur

PeakTech

PeakTech 3690 Manuel utilisateur

PeakTech

PeakTech 1190 Manuel utilisateur

PeakTech

PeakTech 1206 Manuel utilisateur

PeakTech

PeakTech 3730 Manuel utilisateur

PeakTech

PeakTech 5500 Manuel utilisateur

Manuels Équipement de test populaires d'autres marques

SMART

SMART KANAAD SBT XTREME 3G Series Manuel utilisateur

Agilent Technologies

Agilent Technologies BERT Serial Manuel utilisateur

Agilent Technologies

Agilent Technologies N3280A Manuel utilisateur

Vernier

Vernier Go Direct Voltage Manuel utilisateur

Lifeloc

Lifeloc R.A.D.A.R. Manuel utilisateur

Fluke

Fluke T5-600 Instructions d'utilisation et d'installation

Mercury

Mercury TSL01 Manuel utilisateur

MAHA

MAHA MBT Series Manuel utilisateur

Fuji Electric

Fuji Electric P-61 Manuel utilisateur

ETC

ETC SealerAtor Manuel utilisateur

Skyfine

Skyfine ETHYWAY V2 Manuel utilisateur

Appion

Appion G5 Twin Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 8159-0112A Manuel utilisateur

BW Technologies

BW Technologies MicroDock II Manuel utilisateur

Sun Nuclear

Sun Nuclear 1027 Manuel utilisateur

Biomark

Biomark HPR LITE READER Manuel utilisateur

Hioki

Hioki 3169-20 Manuel utilisateur

Ashcroft

Ashcroft ATE-100 Manuel utilisateur
