PCM SMART 1000 Manuel utilisateur
- 1 -
SMART
UPS
1000 1500 2000 3000 VA
LINE –INTERACTIVE
SINUSOIDALE
MANUALE D’USO
- 2 -
Istruzioni per la sicurezza
LEGGERE SCRUPOLOSAMENTE LE ISTRUZIONI !
CONSERVARE QUESTE ISTRUZIONI
ATTENZIONE : quando si installa il cavo di interfaccia per RS 232 assicurarsi che l’ups non sia
collegato alla rete con l’apposito cavo.
ATTENZIONE : l’ups ha una risorsa di energia interna, le batterie. Quindi, le prese di uscita potrebbero
essere in tensione anche quando l’ups è scollegato dalla rete.
ATTENZIONE : per togliere tensione di alimentazione all’ups ed avere le connessioni di batteria
flottanti, isolate, è necessario staccare il cavo di alimentazione dalla rete.
ATTENZIONE : è consigliabile installare l’ups in modo che le prese d’uscita siano vicine e accessibili
all’apparecchiatura alimentata
ATTENZIONE : quando l’ups è isolato dalla rete elettrica, rimane comunque il rischio di scarica elettrica
in quanto le batterie sono sempre collegate.
PERICOLO : non esporre le batterie al fuoco o vicino a fonti di calore, potrebbero esplodere.
PERICOLO : non aprire o danneggiare l’involucro delle batterie in quanto l’elettrolita all’interno
potrebbe essere tossico e specialmente dannoso per la pelle e gli occhi.
ATTENZIONE : le batterie possono generare valori di corrente elevata se cortocircuitate. Pertanto
quando si opera sulla batteria segnare le seguenti precauzioni:
1. Usare attrezzi con l’impugnatura isolata.
2. Togliere l'orologio gli anelli o altri oggetti di tipo metallico
3. Usare solo utensili isolati
4. Usare guanti isolanti
PERICOLO : osservare inoltre le seguenti precauzioni:
1. Non toccare nessuna parte interna dell’ups quando la rete elettrica è presente, certi componenti
possono essere collegati ad un’alta tensione.
2. Non intervenire direttamente sulle parti elettroniche all’interno dell’ups, ma far fare le operazioni
di manutenzione o riparazione solo da personale qualificato.
3. Nel caso si debbano sostituire dei fusibili usare stesso tipo e caratteristiche
4. Installare l’ups in un ambiente dove è possibile controllare temperatura e umidità.
- 3 -
Indice
Istruzioni per la sicurezza
Introduzione
1. Presentazione
2. Installazione
3. Funzionamento
4. Allarmi
5. Software e porta interfaccia
6. Manutenzione e stoccaggio
Appendice A ricerca guasti
Appendice B specifiche tecniche
- 4 -
Introduzione
Leggere e conservare il manuale !
La ringraziamo per la scelta di questo ups, che dal punto di vista tecnologico rappresenta la miglior
protezione che per le sue apparecchiature.
Il manuale contiene le istruzioni per il funzionamento e uso dell’ups nonché tutte le informazioni
riguardanti la sicurezza dell’utilizzatore.
Questo manuale fornisce istruzioni sulla sicurezza, l’installazione e sul funzionamento evi aiuterà ad
avere la più completa conoscenza e le massime prestazioni che l’ups può offrire.
Conservate o riciclate i materiali dell’imballaggio!
L’imballo è stato concepito per proteggere l’ups dai danni dovuti al trasporto; si consiglia di
conservarlo nel caso doveste spedire l’ups ad uno dei ns. centri di assistenza tecnica. I danni sostenuti
durante il trasporto non vengono coperti dalla garanzia.
Controllo intelligente dell’ups con il microprocessore
La serie SMART è una gamma di ups LINE –INTERACTIVE ad alta tecnologia, che consente
performance ottimali grazie all’uso di microprocessore di gestione e software di comunicazione. Inoltre la
tensione di uscita dell’ups quando fornisce energia con le batterie è sinusoidale.
Una delle funzioni più importanti dell’ups è l’AVR, che garantisce una stabilizzazione valore della
tensione di uscita quando la tensione di alimentazione è compresa tra il 75% e il 125%, senza l’utilizzo
delle batterie.
Questo ups è ideale per alimentare: server, computer, sistemi di trasmissione dati, sistemi automatici, etc.
Quando l’ups è collegato alla rete elettrica carica automaticamente le batterie anche se l’ups è spento. In
funzionamento da batteria, se all’ups non è collegato nessun carico esso si spegne automaticamente per
conservare l’energia nella batterie.
L’ups è altresì dotato di una protezione per la linea telefonica del modem allo scopo di proteggere
quest’ultimo da eventuali, modeste, perturbazioni presenti sulla linea telefonica.
Gestione avanzata delle batterie
Lo stato di efficienza delle batterie viene verificato dall’ups tramite il test batterie, che può essere
effettuato in qualsiasi momento premendo il tasto ON/TEST, in condizioni di sicurezza. Se le batterie
non superano il test, l’ups continua ad alimentare le utenze, ma avverte l’operatore con l’emissione di un
suono e accendendo un led. Se in tale condizione si spegne l’ups, alla successiva accensione viene
nuovamente effettuato il test di batteria. Se l’esito e negativo l’ups avverte l’operatore e non si accende. Il
test di batteria può essere effettuato anche tramite il software di gestione UPSMON.
Gestione software avanzata
Il software di gestione UPSMON, permette la gestione dell’ups e ne verifica le condizioni di
funzionamento attuali e precedenti. Si posso rilevare, per esempio, black out, variazioni di temperatura o
aumenti di carico. Inoltre e possibile programmare accensione e spegnimento dell’ups.
- 5 -
1. Presentazione
Pannello frontale
SMART 700 1000 1500 2000
SMART 3000
tasto ON/TEST : Premendo il tasto ON-TEST per circa 3-4 sec l’ups si accende.
Successivamente esegue il test di batteria in sicurezza, cioè solo se è presente al rete elettrica.
Se si vuole testare l’efficienza della batteria, solo con la rete elettrica presente, basta premere il
pulsante per 1 secondo.
tasto di OFF : Premendo questo tasto, si spegne l’ups e i carichi non vengono più
alimentati.
led RETE BASSA (GIALLO) : Il led si accende se la rete di alimentazione è minore del
valore di tolleranza accettata dai carichi applicati all’ups. In questo caso il carico è alimentato
con tensione regolare grazie al sistema AVR.
led RETE ELEVATA (GIALLO): Il led si accende se la rete di alimentazione è
maggiore del valore di tolleranza accettata dai carichi applicati all’ups. In questo caso il carico è alimentato con
tensione regolare grazie al sistema AVR.
led CARICO / BATTERIA KO (ROSSO) : Il led si accende o lampeggia quando il
carico applicato è superiore alla potenza erogabile dell’ups.( vedere punto 6.3)
- 6 -
led BLACK OUT (GIALLO) : Il led si accende quando l’ups utilizza la batteria, per
alimentare i carichi applicati in uscita.
led RETE O.K. (VERDE) : Il led si accende se la rete di alimentazione è corretta.
barra led CARICO : La barra led scorre in proporzione al valore del carico applicato.
barra led BATTERIA : La barra led scorre in base alla percentuale di carica della
batteria. Negli ups SMART 700 a 2000VA, la barra indica la carica della batteria solo quando
manca la rete di alimentazione cioè in back up mode.
Pannello posteriore
SMART 1000/1500/2000 SMART 3000
Connettore RS232 : Permette di connettersi con tutti i computer attraverso una seriale
RS 232.
Protezione TEL./ MODEM : Connettore per linea telefonica, protegge dalle
sovratensioni che potrebbero danneggiare il modem o il sistema telefonico.
Presa ALIMENTAZIONE : È la presa dove collegare il cavo di alimentazione dell’ups.
Nell’ups da 3KVA non è prevista la presa di alimentazione ma il cavo con presa.
Protezione ALIMENTAZIONE : interruttore o fusibile a seconda della potenza
dell’ups, che interviene quando il valore di energia prelevata dalla rete elettrica è maggiore
della nominale.
Quando il cilindro centrale è esteso, significa che l’interruttore è intervenuto.
Prese USCITA UPS : Sono le prese alle quali collegare le utenze che devono essere senza
soluzione di continuità.
Prese USCITA PROTETTE (solo SMART 700) : permettono d’alimentare utenze che
possono sopportare black-out senza danni.
Adattatore SNMP: Permette di connettersi inserire la scheda SNMP per la gestione
LAN dell’ups.
Porta USB : Permette di connettersi con tutti i computer attraverso un cavo USB.
- 7 -
2. Installazione
Verificare l’integrità dell’imballo dell’ups. Esso può essere stato danneggiato durante il trasporto.
Conservare l’imballo per l’eventuale spedizione in caso di riparazione. L’imballo è completamente
riciclabile.
2.1 Luogo di installazione:

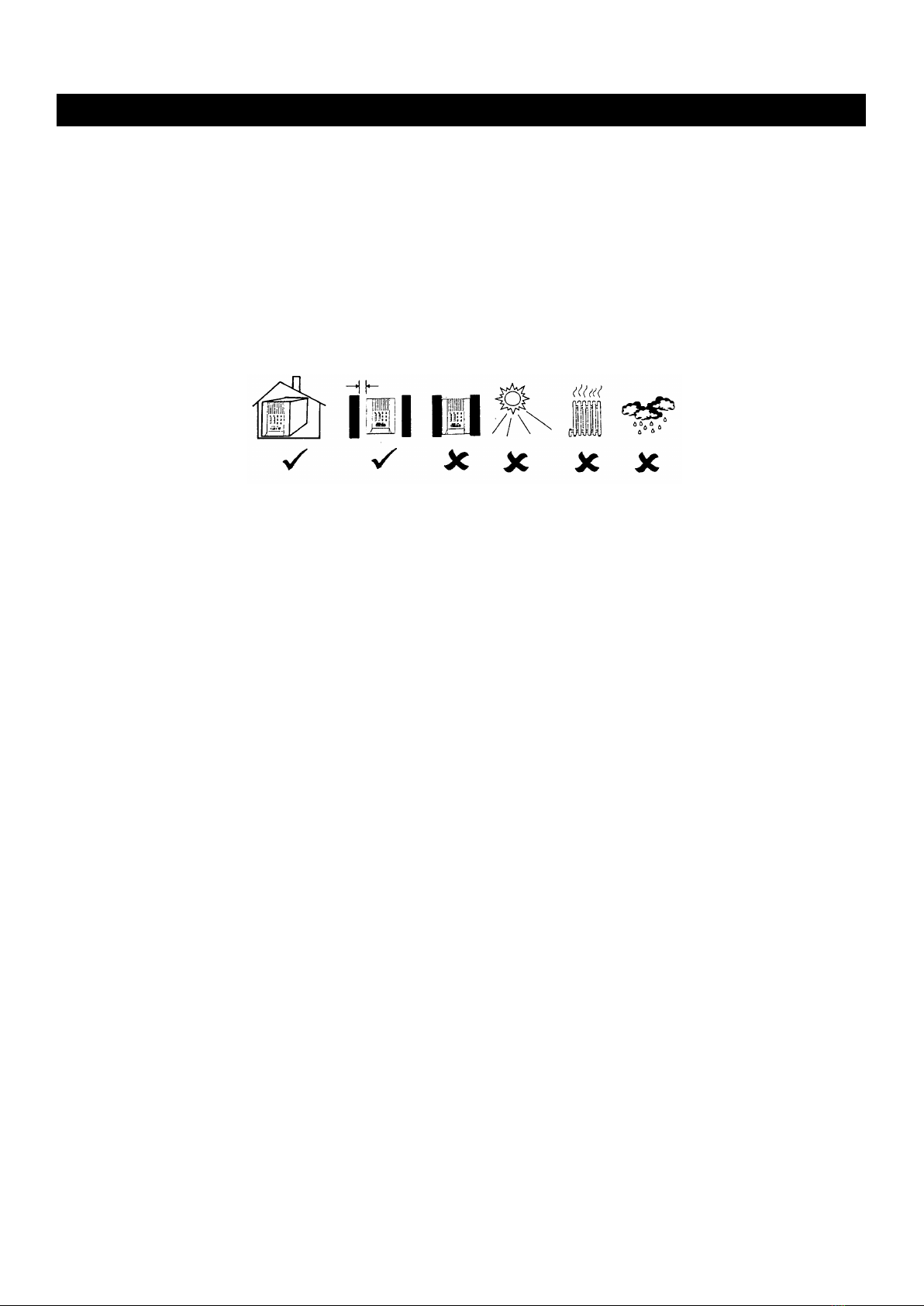

posizionare l’ups in un luogo dove ci sia circolazione d’aria e preferibilmente poca polvere. Non
usare l’ups in luoghi dove la temperatura e l’umidità hanno valori maggiori di quelli dell’ups.
(vedi specifiche tecniche).
2.2 Collegamento interfaccia :
Collegare uno dei due cavi in dotazione alla seriale RS 232 o alla porta USB dell’ups. L’altra
terminazione del cavo andrà a seconda della scelta effettuata ad una porta RS232 o USB del
computer.
NOTE : questa connessione non è necessario per il funzionamento dell’ups)
ATTENZIONE : Usare per il collegamento esclusivamente i cavi in dotazione.
2.3 Collegamento modem :
Collegare (non è necessario per il funzionamento dell’ups) il cavetto telefonico in dotazione per
proteggere il Vs. modem o telefono se necessario.
2.4 Collegamento dell’ups :
Collegare il cavo di alimentazione dotato di spina schuko e presa IEC320 dell’ups alla rete
elettrica.
2.5 Carica delle batteria:
Quando l’ups è collegato alla rete elettrica, carica automaticamente le batterie. Prima di utilizzare
l’ups è consigliabile lasciare caricare le batterie siano caricate per 4 –5 ore.
2.6 Collegamento del carico:
Collegare le utenze alle prese d’uscita poste sul retro dell’ups. Accendere ora le utenze.
ATTENZIONE: nel 700VA le prese d’uscita hanno caratteristiche differenti.
Non collegare alle prese foto copiatori, stampanti laser o carichi con picchi di
assorbimento frequenti.
2.5cm (1 inch)
- 8 -
3. Funzionamento
3.1 Accensione :
Con l’ups collegato alla rete elettrica, premere il pulsante ON / TEST per 2 secondi così l’ups
dopo aver eseguito il test di funzionamento si accende.
Attenzione: quando l’ups è spento il carica batterie è in funzione. In questa condizione è c
possibile accendere l'ups utilizzando il software di gestione.
Verificare con tutte le utenze accese che l’ups non indichi la condizione di sovraccarico. Questo
stato è indicato dall’emissione di un suono continuo dell’ups. Eliminare il carico in eccesso perché
l’ups, se la condizione persiste, dopo alcuni secondi si spegne.
ATTENZIONE: è possibile accendere l’ups, premendo il tasto di ON per più di 2 secondi, da batteria
o quando non è alimentato dalla rete elettrica.
3.2 Spegnimento:
Premere il pulsante OFF finche' i led della“ linea normale “ o “back up” si spengono.
3.3 Test di batteria:
Premendo il pulsante ON/TEST per 1 secondo è possibile verificare lo stato di efficienza della
batteria. Durante l’auto-test, l’ups funziona da batteria con la rete elettrica per eventuale soccorso.
Attenzione: durante l’auto-test, l’ups alimenta i carichi con la batteria. ( si accende il led
batteria).
Se le batterie superano il test l’ups ritorna nelle condizioni di funzionamento normale. Se invece le
batterie sono esauste si accende il led sostituzione di batteria. Le utenze in tale caso rimangono
alimentate. Lasciare caricare le batterie per minimo 10 ore, poi ripetere il test di batteria. Se l’esito
è uguale provvedere alla sostituzione della batteria secondo le istruzioni riportate nel manuale.
3.4 Tacitazione:
In funzionamento da batteria premendo il pulsante ON / TEST e' possibile tacitare l'allarme
acustico. ( non e' possibile tacitare l' allarme nelle condizioni di “batteria scarica” o “
sovraccarico”).
Attenzione: in funzionamento da batteria l’ups si spegne automaticamente se nessuno dei
carichi connessi è funzionante.
3.5 Barra led carico:
La barra led è formata da 5 led (vedi sezione 3). Quando la rete di alimentazione è presente indica
la percentuale di potenza dell’ups utilizzata dal carico. Per esempio, se 3 led sono accesi, significa
che il carico sta utilizzando un valore di potenza compresa tra il 50% e il 67% della nominale
erogabile dall'ups.
Se l’ups è in sovraccarico, il led di sovraccarico si accende e l’allarme suona.
(Vedi sezione 6.3).
Nota: lo smart 700VA ha una sola barra led. Essa indica, quando la rete elettrica è presente il valore
percentuale del carico alimentato. Quando l’ups funziona in batteria indica la percentuale di
energia rimanente nella batteria.
- 9 -
3.6 Barra led batterie :
La barra led è formata da 5 led (vedi sezione 3.9.) che indicano il livello di carica della batteria.
Quando tutti i 5 led sono accesi, la batteria è carica. Quando il led vicino al simbolo di batteria
lampeggia, la batteria può fornire ancora energia per meno di due minuti.
Nota: lo smart 700VA ha una sola barra led. Essa indica, quando la rete elettrica è presente il valore
percentuale del carico alimentato. Quando l’ups funziona in batteria indica la percentuale di
energia rimanente nella batteria.
3.7 Risparmio energia :
In fase di shutdown l’ups non fornisce alimentazione al carico fino a che non ritorna la rete
elettrica di alimentazione. La funzione di shut down protegge la vita delle batterie. Quando è
inserita la funzione di “green mode”, l’ups attiva la funzione di shut down se il carico applicato è
nullo o inferiore al 5% del valore nominale dell’ups. In questo modo le batterie rimangono
cariche. Quando l’ups è in shut down il led line di accende ogni 2 secondi.
Nota: la funzione “green mode “ può essere abilitata anche con il software di gestione UPSMON.
3.8 Start da batteria :
l’ups può essere acceso da batteria, se si deve alimentare in mancanza di rete elettrica le utenze
collegate premendo il tasto ON/TEST per 2 secondi.
4. Allarmi
4.1 Funzionamento da batteria (beep lento- led verde acceso):
Quando la rete elettrica viene a mancare l’ups eroga energia prelevandola dalle batterie. In questa
condizione si accende il led verde con il simbolo della batteria e il buzzer comincia a suonare in
modo lento (1 beep ogni 4 secondi circa).
Premendo il pulsante ON/TEST in questa condizione è possibile tacitare il suono.
ATTENZIONE: l’operatore può tacitare l’ups in modo da lavorare tranquillamente. Per tacitare l’ups
basta premere il tasto “ON/TEST”. Per attivare il suono si deve premere nuovamente il tasto
“ON/TEST”.
4.2 Batteria quasi scarica (beep veloce)
Quando l’energia della batteria si sta esaurendo il buzzer suona in modo più veloce fin allo
spegnimento dell’ups o al ritorno della rete elettrica di alimentazione. Il suono in questo caso si
ripete ogni secondo.
ATTENZIONE: l’operatore non può tacitare l’ups in nessun modo.
4.3 Carico elevato (suono continuo)
Quando il carico applicato all’ups è maggiore del nominale, esso emette un suono continuo. In tale
caso è necessario ridurre immediatamente il carico applicato altrimenti l’ups dopo alcuni secondi
si spegne.
Staccare il carico eccedente e verificare che l’ups non vada mai oltre il 100% del carico.
- 10 -
5. software e porta interfaccia
5.1 Software di monitoraggio
Il software UPSMON consente di monitorare le molteplici funzioni dell’UPS e provvede anche ad
effettuare lo shut-down del computer nel caso di mancanza della rete elettrica. Inoltre è possibile ottenere
un grafico relativo all’andamento nel tempo dei seguenti parametri: tensione, frequenza, stato di batteria.
Il software è disponibile per : Windows 98, Windows Me, Windows 2000, Windows XP, Windows NT
4.0 or later, Novell Netware, Linux, e altri sistemi operativi a richiesta.
5.2 Installazione del software
Per installare il software UPSMON seguire le seguenti operazioni:
1. Inserire il CD Rom UPSMON nel lettore di CD-ROM del computer. L’installazione parte
automaticamente e appare il menu come il Fig 5.1. Selezionare poi il sistema operativo del computer
dove si desidera installare il software UPSMON.
Note : Se l’installazione non parte automaticamente selezionare start
Programs
Windows Explorer( per
Windows 98)e fare un doppio click su setup icona( fig. 5.2).
Fig 5.1 Fig 5.2
2. Appare il benvenuto di windows” Welcome…..” quindi seguire le istruzioni riportate. Fare click su
“Next”. ( Fig 5.3)
Fig 5.3
3. Selezionare il percorso dove installare il programma, seguendo le istruzioni riportate. Fare click su
Next. ( Fig 5.4)
Fig 5.4
Ce manuel convient aux modèles suivants
3
Table des matières
Langues :
Autres manuels PCM UPS
Manuels UPS populaires d'autres marques
Pylontech
Pylontech Victron & Pylontech US5000 Manuel utilisateur
Tecnoware
Tecnoware EVO DSP PLUS MM 6.8 Manuel utilisateur
Mecer
Mecer ME-1000-WTU Manuel utilisateur
Mustek
Mustek PowerMust 530(B) Plus Manuel d'installation et d'exploitation
Emerson
Emerson Liebert NXL series Manuel utilisateur
MAKELSAN
MAKELSAN BOXER SERIES Manuel utilisateur
