Parkside PDST 10 A2 Manuel utilisateur

DRUCKLUFT-SCHLAUCHTROMMEL PDST 10 A2

AIR HOSE REEL PDST 10 A2

ENROULEUR DE FLEXIBLE À AIR COMPRIMÉ PDST 10 A2

AIR HOSE REELDRUCKLUFT-

SCHLAUCHTROMMEL Operation and Safety Notes

Translation of the original instructions

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

GB IEDE AT CH

IAN 304723

ENROULEUR DE FLEXIBLE À

AIR COMPRIMÉ PERSLUCHT-SLANGHASPEL

Instructions d‘utilisation et consignes de sécurité

Traduction des instructions d‘origine

Bedienings- en veiligheidsinstructies

Vertaling van de originele bedieningshandleiding

FR BE NL BE

NAVÍJECÍ BUBEN S

TLAKOVOU HADICÍ

Návod k obsluze a bezpečnostní pokyny

Překlad originálního provozního návodu

DE AT CH

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich

anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

Before reading, unfold the page containing the illustrations and familiarise yourself with all

functions of the device.

FR BE

Avant de lire le document, allez à la page avec les illustrations et étudiez toutes les fonctions

de l’appareil.

NL BE

Klap, voordat u begint te lezen, de pagina met afbeeldingen uit en maak u aansluitend

vertrouwd met alle functies van dit apparaat.

Než začnete číst tento návod k obsluze, rozložte stránku s obrázky a seznamte se se všemi

funkcemi zařízení.

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 5

GB/IE Operation and Safety Notes Page 17

FR/BE Consignes d’utilisation et de sécurité Page 27

NL/BE Bedienings- en veiligheidsinstructies Pagina 39

CZ Návod k obsluze a bezpečnostní pokyny Strana 51

1110

5DE/AT/CH

Inhaltsverzeichnis

Legende der verwendeten Piktogramme ........................................Seite 6

Einleitung ..................................................................................................Seite 6

Bestimmungsgemäße Verwendung .................................................................Seite 6

Ausstattung .................................................................................................Seite 7

Technische Daten .........................................................................................Seite 7

Lieferumfang................................................................................................Seite 7

Sicherheitshinweise................................................................................Seite 7

Restrisiko.....................................................................................................Seite 10

Bedienung.................................................................................................Seite 10

Vor der Inbetriebnahme ................................................................................Seite 10

Montage.....................................................................................................Seite 10

Inbetriebnahme............................................................................................Seite 11

Wartung und Reinigung................................................................................Seite 12

Hinweise zu Garantie und Serviceabwicklung...............................Seite 13

Garantiebedingungen ..................................................................................Seite 13

Garantieumfang ..........................................................................................Seite 13

Abwicklung im Garantiefall...........................................................................Seite 13

Umwelthinweise und Entsorgungsangaben....................................Seite 14

EG-Konformitätserklärung...................................................................Seite 14

6DE/AT/CH

DRUCKLUFT-SCHLAUCH-

TROMMEL PDST 10 A2

zEinleitung

Herzlichen Glückwunsch! Sie haben

sich für ein hochwertiges Produkt

entschieden. Bitte lesen Sie die

Gebrauchsanweisung sorgfältig durch und

beachten Sie die beschriebenen Hinweise.

Machen Sie sich anhand dieser Gebrauchs-

anweisung mit dem Gerät, dessen richtigem

Gebrauch sowie den Sicherheitshinweisen

vertraut. Auf dem Typenschild stehen alle

technischen Daten von dieser Druck-

luft-Schlauchtrommel, bitte informieren Sie

sich über die technischen Gegebenheiten

dieses Gerätes.

NICHT IN DIE HÄNDE VON KINDERN

KOMMEN LASSEN!

zBestimmungsgemäße

Verwendung

Die Druckluft-Schlauchtrommel dient in

Verbindung mit einem Kompressor zur

Energieversorgung von Druckluftwerkzeu-

gen. Die Druckluft-Schlauchtrommel fungiert

ausschließlich zum Transport von Druckluft.

Sie ist nicht dazu geeignet, Flüssigkeiten zu

transportieren. Benutzen Sie das Produkt nur

wie beschrieben und für die angegebenen

Einsatzbereiche. Bewahren Sie diese Anlei-

tung gut auf. Händigen Sie alle Unterlagen

bei Weitergabe des Produkts an Dritte

ebenfalls mit aus. Jegliche Anwendung,

die von der bestimmungsgemäßen Verwen-

dung abweicht ist untersagt und potentiell

gefährlich. Schäden durch Nichtbeachtung

oder Fehlanwendung werden nicht von der

Garantie abgedeckt und fallen nicht in den

Haftungsbereich des Herstellers. Das Gerät

wurde für den Hausgebrauch konzipiert

und darf nicht kommerziell oder industriell

genutzt werden.

Legende der verwendeten Piktogramme / Einleitung

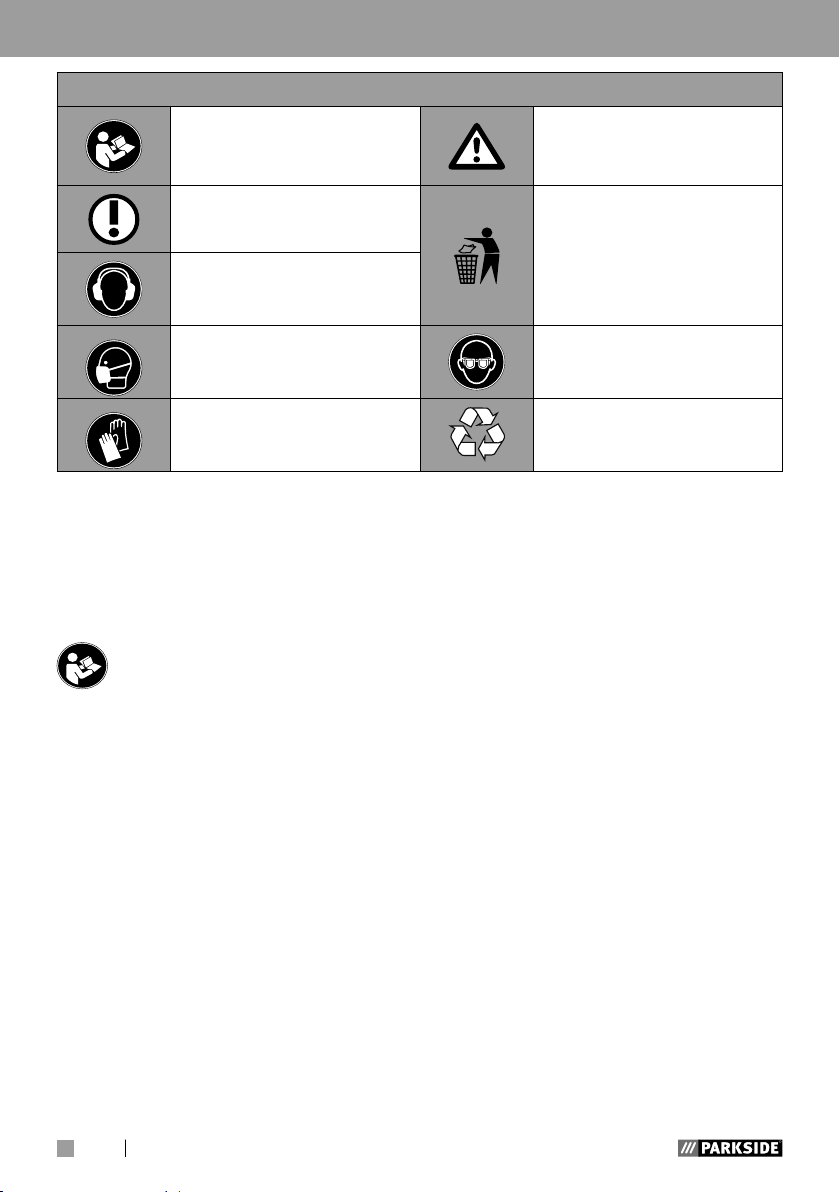

Legende der verwendeten Piktogramme

Lesen Sie die

Bedienungsanleitung. Beachten und befolgen Sie

die Sicherheitshinweise!

Hinweis! Entsorgen Sie Druckluftgeräte

und Verpackung umweltge-

recht.

Verwenden Sie einen

Gehörschutz!

Verwenden Sie eine

Staubmaske! Verwenden Sie eine

Schutzbrille.

Verwenden Sie

Schutzhandschuhe! Hergestellt aus Recycling-

material.

7DE/AT/CH

zAusstattung

1Trommelgehäuse

2Schwenkbarer Befestigungsbügel

3Haken zum Aufhängen

4Schlauchstopper

5Druckluft-Schlauch für Druckluftwerkzeug

6Schnellkupplung

7Druckluftanschluss

8Schrauben

9Befestigungsschrauben

Montagezubehör:

10 Montageschrauben

11 Dübel

zTechnische Daten

Aufrollsystem Automatik

Länge Druck-

luft-Schlauch 10 m + 3 m

Maximaler

Arbeitsdruck 10 bar

Druckluft-Anschluss-

größe ¼“= 6,35 mm

Gewicht 1,85 kg

Schlauchmaterial Polyurethan

zLieferumfang

1 Druckluft-Schlauchtrommel

1 Bedienungsanleitung

1 Montagezubehör

(4xMontageschrauben, 4xDübel)

zSicherheitshinweise

BITTE LESEN SIE VOR

DEM GEBRAUCH DIE

BEDIENUNGSANLEITUNG

SORGFÄLTIG DURCH. SIE IST

BESTANDTEIL DES GERÄTES

UND MUSS JEDERZEIT VER-

FÜGBAR SEIN!

Dieses Gerät kann von Kindern

ab 16 Jahren und darüber so-

wie von Personen mit verringer-

ten physischen, sensorischen

oder mentalen Fähigkeiten

oder Mangel an Erfahrung und

Wissen benutzt werden, wenn

sie beaufsichtigt oder bezüglich

des sicheren Gebrauchs des

Gerätes unterwiesen wurden

und die daraus resultierenden

Gefahren verstehen. Kinder

dürfen nicht mit dem Gerät

spielen. Reinigung und Benut-

zerwartung dürfen nicht von

Kindern ohne Beaufsichtigung

durchgeführt werden.

In Verbindung mit einem

Kompressor dient die Druck-

luft-Schlauchtrommel zur

Energieversorgung von Druck-

luftwerkzeugen. Die Druck-

luft-Schlauchtrommel fungiert

ausschließlich zum Transport

von Druckluft. Sie ist nicht

dazu geeignet, Flüssigkeiten

Einleitung / Sicherheitshinweise

8DE/AT/CH

Sicherheitshinweise

zu transportieren.

Die Druckluft-Schlauchtrommel

ist aufgrund der Vorrichtung

für die Montage an einer

geeigneten Wand oder Decke

vorgesehen; eine montagefreie

Benutzung ist nicht erlaubt.

Die Druckluft-Schlauchtrommel

ist nicht für den gewerblichen,

industriellen oder handwerk-

lichen Gebrauch entwickelt

worden. Vorgesehen ist die-

ses Produkt lediglich für die

private Nutzung. Die Druck-

luft-Schlauchtrommel darf

ausschließlich gemäß ihrer Be-

stimmung verwendet werden.

Jede weitere, abweichende

Benutzung ist untersagt!

Bestandteil der bestimmungs-

gemäßen Verwendung ist auch

die Berücksichtigung der in

der Bedienungsanleitung ent-

haltenen Sicherheitshinweise

sowie der Montageanleitung.

Für Schäden, die durch nicht

bestimmungsgemäßen oder

falschen Gebrauch entstanden

sind übernimmt der Hersteller

oder Händler keine Haftung.

Nur für dieses Produkt geeig-

netes Zubehör darf verwendet

werden. Personen, welche die

Druckluft-Schlauchtrommel ver-

wenden und ggf. Wartungsar-

beiten durchführen, sind dazu

verpflichtet sich mit dieser

vertraut zu machen. Weiterhin

müssen sie über potentielle

Gefahren informiert sein.

Die geltenden Unfallverhü-

tungsvorschriften sind korrekt

und gewissenhaft einzuhalten.

Jegliche Veränderungen an

der Druckluft-Schlauchtrommel

schließen eine Haftung des

Herstellers und damit verbun-

dene Schäden aus.

Montieren Sie die Druckluft-

Schlauchtrommel , bevor Sie

sie benutzen, um das Verlet-

zungsrisiko auf ein Minimum

zu reduzieren.

Verwenden Sie die Druck-

luft-Schlauchtrommel aus-

schließlich mit Druckluft. Es

ist nicht erlaubt, die Druck-

luft-Schlauchtrommel mit Flüs-

sigkeiten zu benutzen.

Lassen Sie den Schlauch im-

mer kontrolliert aufrollen, denn

die Druckluft-Schlauchtrom-

mel ist mit einer Spannfeder

für den Aufrollmechanismus

ausgestattet. Ein sich aufrol-

lender Schlauch kann bei

nicht korrekter Verwendung

Verletzungen hervorrufen. Bei

Beschädigung des Aufroll-

mechanismus, ist die Druck-

luft-Schlauchtrommel direkt

außer Betrieb zu nehmen und

9DE/AT/CH

Sicherheitshinweise

durch einen Spezialisten zu

reparieren. Öffnen Sie keines-

wegs selbst das Gehäuse der

Druckluft-Schlauchtrommel.

Benutzen Sie nur Zubehör in

einwandfreiem Zustand, das

für die Verwendung mit der

Druckluft-Schlauchtrommel

vorgesehen ist.

Überschreiten Sie niemals den

maximalen Arbeitsdruck der

Druckluft-Schlauchtrommel

oder den des verwendeten

Druckluftwerkzeugs.

Schließen Sie die Druck-

luft-Schlauchtrommel nur an

Druckluftleitungen an, wenn si-

chergestellt ist, dass ein Über-

schreiten des maximal zulässi-

gen Arbeitsdrucks um mehr als

10 % verhindert ist (z.B. durch

einen Druckminderer).

Halten Sie den Druckluft-

schlauch immer von scharfen

Kanten, Hitze und Öl fern.

Überprüfen Sie immer den

Druckluftschlauch, bevor Sie

die Druckluft-Schlauchtrommel

verwenden.

Verwenden Sie die Druck-

luft-Schlauchtrommel nur in

Verbindung mit einem Kom-

pressor. Der Betrieb mit Press-

luftflaschen ist untersagt.

Die Verwendung von Druckluft-

werkzeugen mit brennbaren

Gasen ist untersagt. Es besteht

Explosionsgefahr!

Die Druckluft-Schlauchtrommel

darf nicht für andere Zwecke

verwendet werden.

Lagern Sie die Druckluft-

Schlauchtrommel nicht in

Reichweite von Kindern.

Niemals die Druckluft-

Schlauchtrommel bzw. deren

Schläuche gegen Menschen

oder Tiere richten.

Bei Reparaturen sind aus-

schließlich Originalersatzteile

zu benutzen. Nicht originale

Ersatzteile können schwere

Beschädigungen hervorrufen.

Bei Durchführung von War-

tungs-, Einstell- und Repara-

turarbeiten trennen Sie immer

zuerst die Druckluft-

Schlauchtrommel von der

Druckluftversorgung.

Veränderungen an der Druck-

luft-Schlauchtrommel sind

untersagt.

Verwenden Sie die Druck-

luft-Schlauchtrommel nur,

wenn sie sich in einem ma-

kellosen Zustand befindet. Im

Zweifelsfall lassen Sie sich vor

der Benutzung erst von einem

Spezialisten beraten.

Lassen Sie Reparaturen nur

von qualifizierten Fachleuten

durchführen.

10 DE/AT/CH

Transportieren Sie die Druck-

luft-Schlauchtrommel niemals

durch Greifen an den Schläu-

chen.

Halten Sie den Schlauch

immer fest im Griff, wenn Sie

ihn von der Druckluftquelle

oder einem Druckluftwerkzeug

lösen.

zRestrisiko

Auch wenn Sie das Gerät vor-

schriftsmäßig bedienen, bleiben

immer Restrisiken bestehen.

Folgende Gefahren können im

Zusammenhang mit der Bauweise

und Ausführung dieser Druck-

luft-Schlauchtrommel auftreten:

Gefahr durch herumschlagen-

de Druckluftschläuche.

Sturzgefahr durch herumlie-

gende Druckluftschläuche.

Vermindern Sie das Restrisiko, in-

dem Sie das Gerät sorgfältig und

vorschriftsmäßig benutzen.

zBedienung

zVor der Inbetriebnahme

Nehmen Sie alle Teile aus der Verpa-

ckung und kontrollieren Sie, ob die

Druckluft-Schlauchtrommel oder die

Einzelteile Schäden aufweisen. Ist

dies der Fall, benutzen Sie die Druck-

luft-Schlauchtrommel nicht. Wenden Sie

sich an den Hersteller über die angege-

bene Serviceadresse.

Entfernen Sie alle Schutzfolien und sonsti-

ge Transportverpackungen.

Prüfen Sie, ob die Lieferung vollständig

ist.

zMontage

Montageort finden

Montieren Sie die Druckluft-Schlauch-

trommel an einer geeigneten Decke oder

Wand, der montagefreie Gebrauch

der Druckluft-Schlauchtrommel ist nicht

zulässig.

Wählen Sie den Ort für die Montage

der Druckluft-Schlauchtrommel so, dass

dieser kein Hindernis darstellt.

Bei Deckenmontage sollte auf eine Mon-

tagehöhe von mind. 2,5 Meter geachtet

werden.

Für die Montage benötigen Sie folgende

Hilfsmittel: eine Bohrmaschine, einen

geeigneten Bohrer sowie einen Schrau-

bendreher.

Druckluft-Schlauchtrommel montieren

VERLETZUNGSGEFAHR!

Inkorrekte Montage der Druckluft-Schlauch-

trommel kann zu Verletzungen führen.

Stellen Sie sicher, dass sich keine Leitun-

gen oder Rohre am Montageort befin-

den. Verwenden Sie dazu ggf. einen

Detektor oder nehmen Sie Kontakt zu

Sicherheitshinweise /

Bedienung

Autres manuels pour PDST 10 A2

Table des matières

Langues :

Autres manuels Parkside Outils

Parkside

Parkside PDMH 4500 B5 Manuel utilisateur

Parkside

Parkside PDT 40 B2 Manuel du propriétaire

Parkside

Parkside PBSG 95 A1 Manuel utilisateur

Parkside

Parkside PAMFW 10.8 A1 Manuel utilisateur

Parkside

Parkside 353783 2010 Instructions d'installation et d'utilisation

Parkside

Parkside PDSS A1 Manuel utilisateur

Parkside

Parkside PDSP 1000 D4 Manuel utilisateur

Parkside

Parkside PSVH 56 A1 Manuel utilisateur

Parkside

Parkside PKGA 20-Li C2 Manuel utilisateur

Parkside

Parkside 89568 Manuel utilisateur

Parkside

Parkside PGG 15 A1 Manuel utilisateur

Parkside

Parkside PDST 10 B3 Manuel utilisateur

Parkside

Parkside PDS 30 A1 Manuel utilisateur

Parkside

Parkside PDMH 4500 B5 Manuel utilisateur

Parkside

Parkside 100129 Manuel utilisateur

Parkside

Parkside PDT 40 C2 Manuel utilisateur

Parkside

Parkside PDT 40 D3 Manuel utilisateur

Parkside

Parkside PDSSA 20-Li A1 Manuel utilisateur

Parkside

Parkside PDSS A1 Manuel utilisateur

Parkside

Parkside PDST 10 B3 Manuel utilisateur

Parkside

Parkside PDST 10 B3 Manuel utilisateur

Parkside

Parkside 339156 1910 Manuel utilisateur

Parkside

Parkside PDMH 4500 A2 Manuel utilisateur

Parkside

Parkside PDMH 4500 A1 Manuel utilisateur

Manuels Outils populaires d'autres marques

Martor

Martor SECUNORM 175 Manuel utilisateur

ERKCO

ERKCO 1000 Manuel utilisateur

jbc

jbc N4473 Manuel utilisateur

FEINMETALL

FEINMETALL FZWZ-SET-001 Manuel utilisateur

Worx Professional

Worx Professional Sonicrafter WU676 Manuel utilisateur

Gage Bilt

Gage Bilt GB713SH Manuel utilisateur

Hilti

Hilti DX 9-ENP Manuel utilisateur

norbar

norbar NORTRONIC 34399 Manuel utilisateur

BGS technic

BGS technic 8578 Manuel utilisateur

Makita

Makita DHR241 Manuel utilisateur

Motor Guard

Motor Guard JMB-1250 Manuel utilisateur

Power Adhesives

Power Adhesives 805-12 Manuel utilisateur

Clemco

Clemco 24189 Manuel utilisateur

VVG

VVG VNG 903 Series Manuel utilisateur

Hilti

Hilti FX 3-A Manuel utilisateur

Grizzly

Grizzly H6472 Manuel utilisateur

axing

axing BWZ 5-02 Manuel utilisateur

Dh-Robotics

Dh-Robotics RGI-100 Comment utiliser
