Panasonic SC-BTT190 Instructions d'utilisation

VQC8843

F0112SY0

FRONT

Lch →

FRONTSURROUND

CENTER

120°

60°



White ()

Blue line ()

Insert the wire fully.

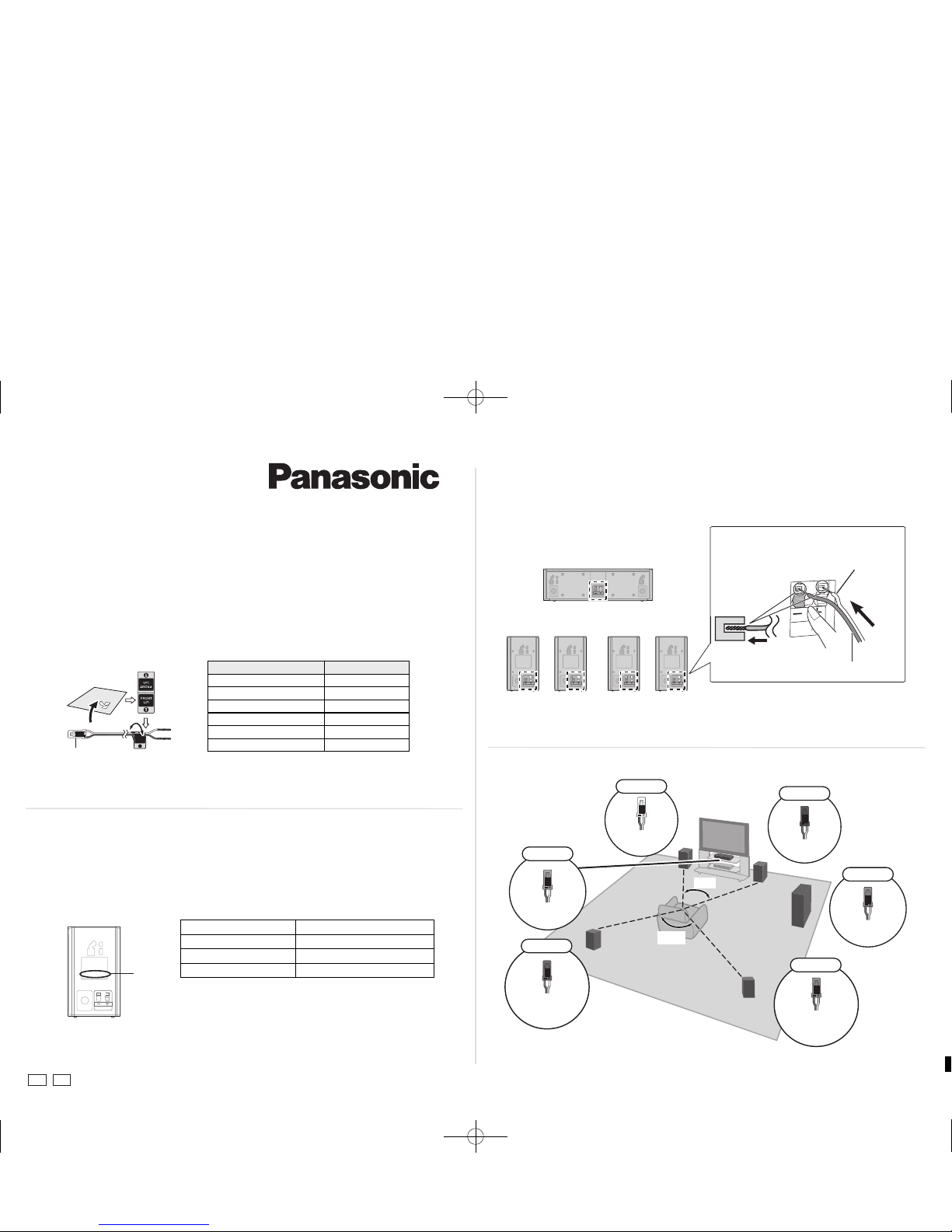

Easy Setting Guide

Blu-ray DiscTM Home Theater Sound System

Model No. SC-BTT190

STEP 3: Connecting the speaker cables

Front and Surround speakers have no difference between right and left.

STEP 4: Placing the speakers

STEP 1:

Attaching the sticker to the speaker cables

Speaker cable sticker Connector

FRONT Lch



WHITE

FRONT Rch RED

SURROUND Lch BLUE

SURROUND Rch GREY

CENTER GREEN

SUBWOOFER PURPLE

e.g., Front speaker Lch

WHITE Speaker

WHITE RED

GREEN

BLUE

GREY

PURPLE

FRONT Lch



CENTER



SURROUND Rch



SUBWOOFER



FRONT Rch



SURROUND Lch



Speakers 

Front speakers FRONT/AVANT

Center speaker CENTER/CENTRE

Surround speakers SURROUND/AMBIOPHONIE

e.g., Front speakers

STEP 2: Conﬁrming the corresponding cable

Refer to the rear label of the speaker before connecting the corresponding cable.

Verify the type of speaker with the label on the rear of the speaker.

Push

BTT190VQC8843eng.indd2-3BTT190VQC8843eng.indd2-3 2011/12/2213:44:312011/12/2213:44:31

HDMI

OPTICAL OUT

R6/LR6, AA







GREY BLUEPURPLE GREEN RED WHITE

STEP 5: Connecting the cables

STEP 6: Turning on the system

Connect the AC mains lead. Turn on the TV. The Easy Setting starts.

Follow on-screen instructions.

Not required if the HDMI terminal of the TV is

labelled “HDMI (ARC)”.

Press [ ].

Turn on the system.

HDMI cable

(not supplied)

To a household mains socket

AC mains lead (supplied)

Set the video input mode to

HDMI, etc.

Optical digital audio cable (not supplied)

FM indoor antenna (supplied)

Afﬁx this end of the antenna to a wall or

pillar where the reception is best.

For information on other connection methods and the internet features, refer to the operating instructions.

Connect the speaker cables to the terminals of the same colour.

BTT190VQC8843eng.indd4-5BTT190VQC8843eng.indd4-5 2011/12/2213:44:312011/12/2213:44:31
