Panasonic TY-ST75PE9 Manuel utilisateur
Model No.
TY-ST75PE9
DPQX1246ZB
施工説明書
据置きスタンド 業務用
Installation Instructions
Pedestal For business use
Instructions d'installation
Piédestal Pour une utilisation professionnelle
日本語
このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。
·
·
施工説明書をよくお読みのうえ、正しく安全に組み立てしてください。特に ｢ 安全上のご注意 ｣（ ４～ 5 ページ）は、
組み立て前に必ずお読みください。
·
·
機器本体の取扱説明書とともに大切に保管してください。
English
Thank you for purchasing this Panasonic product.
·
Read the Installation Instructions carefully so that the product can be properly and safely assembled. Make sure to read “Safety
precautions” in particular before assembling the product.
·
Keep the Installation Instructions in a safe place, together with the operating instructions for the display.
Français
Nous vous remercions d’avoir acheté ce produit Panasonic.
·
Lisez le Instructions d'installation avec attention de façon à ce que les opérations de montage du produit se déroulent
correctement et en toute sécurité. Lisez les “Précautions de sécurité” notamment avant de monter le produit.
·
Conservez le Instructions d'installation dans un lieu sûr avec le mode d’emploi de l’écran.
2
3
日本語
EnglishFrançais
·
·
施工説明書に記載されていない方法や、指定の部品を使用しない方法で組み立てされたこと、または設置環境の不具合により
事故や損害が生じたときには、当社では責任を負えません。
もくじ
安全上のご注意（必ずお守りください）·.......................... 4
構成部品·.............................................................................. 6
組み立て手順·...................................................................... 6
外形寸法図·....................................................................... 23
廃棄について·................................................................... 23
·
We shall assume no liability for any accidents or damage incurred by assembling the product in any manner other than as
provided in the Installation Instructions, or by a failure to use parts specified, or by there being a failure in the installation
environment.
Contents
Safety precautions.........................................................11
Components ..................................................................13
Assembly Procedure .....................................................13
External dimensions drawing.........................................23
Disposal.........................................................................23
·
Nous ne pourrons être retenus responsables en cas d’accident ou de dommage se produisant suite à un montage de l’applique
ne correspondant pas aux instructions du Instructions d'installation, ou sans l’utilisation des pièces indiquées, ou en cas de
défaillance de l’environnement d’installation.
Contents
Précautions de sécurité.................................................17
Pièces............................................................................19
Procédure de montage..................................................19
Plan des dimensions extèrieures...................................23
Mise au rebut.................................................................23
4
日本語
安全上のご注意 必ずお守りください
人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。
■ 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。
警告
「死亡や重傷を負うおそれがある内容」です。
注意
「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。
■ お守りいただく内容を次の図記号で説明しています。
（次は図記号の例です）
してはいけない内容です。 実行しなければならない内容です。
警告
注意
■ 湿度の高い場所では使用しないでください
長期間の使用では、そり・変形などが発生し、
強度低下を招くことがあり、倒れたり、破損
して、けがの原因となることがあります。
■
ディスプレイ本体の上面・左右は１０ cm 以上、後
面は５ cm 以上の間隔をおいて据えつけてください
火災の原因になることがあります。
■
ディスプレイ本体の通風孔をふさがないでください
■ 据置きスタンド使用時はディスプレイ本体下面と
床面との空間をふさがないでください
内部に熱がこもり、火災の原因になることが
あります。
■ 取り付けた機器に乗ったり、ぶら下がったりしな
いでください
倒れたり、破損して、けがの原因となること
があります。·
（特に小さなお子様にご注意ください。）
■ カタログで指定したディスプレイ本体以外には使
用しないでください
倒れたり、破損して、けがの原因となること
があります。
■ 変形したスタンドは使用しないでください
倒れたり、破損して、けがの原因となること
があります。
■ 据置きスタンドを分解したり、改造しないでくだ
さい
分解禁止
倒れたり、破損してけがの原因となります。
■ 付属のねじは乳幼児の手の届くところに置かない
でください
誤って飲み込むおそれがあります。
●··万一、飲み込んだと思われるときは、すぐ
に医師にご相談ください。
■ 据置きスタンドを使用してディスプレイを縦置き
設置しないでください
倒れたり、破損してけがの原因となります。
■ スタンドの取り付けは、スタンドベースとディス
プレイ底面の間隔が一番小さくなる穴位置で行っ
てください（ 7 ページ）
倒れたり、破損してけがの原因となります。
5
日本語
■ ディスプレイ本体と据置きスタンドの取り付
け、取り外しは本体が 25 kg 以上のときは２人、
50kg 以上のときは４人で行ってください
（ディスプレイ本体の取扱説明に従ってください）
ディスプレイ本体が落下して、けがの原因と
なることがあります。
■ 組み立て時、ねじ止めをする箇所は、すべてしっ
かりと止めてください
不十分な組み立てかたをすると強度が保てず、
倒れたり、破損して、けがの原因となること
があります。
注意
取り扱い上のお願い
1）··直射日光に当てたり、ストーブなどのそばに置くと、光や熱によって変色したり変形したりすることがあり
ますのでご注意ください。
2）··据置きスタンドのお手入れは、やわらかい乾いた布（綿・ネル地など）でふいてください。ひどく汚れてい
るときは、水でうすめた中性洗剤で汚れを取ってから乾いた布でふいてください。なおベンジンやシンナー、
家具用ワックスなどは、塗装がはがれたりしますので、使用しないでください。
· ·（ディスプレイ本体のお手入れはディスプレイ本体の説明書に従ってください。化学ぞうきんをご使用の際
は、その注意書に従ってください。）
3）··粘着性のテープやシールを貼らないでください。据置きスタンドの表面を汚すことがあります。また、ゴム
やビニール製品などを長時間接触させないでください。
· ·（変質の原因となります。）
4）··ディスプレイ本体には強い力や衝撃を加えないでください。
据置きスタンド設置上の留意点
■ ディスプレイ本体の電源プラグは、容易に手が届く位置の電源コンセントをご使用ください。
■ 周囲温度が 40 ℃をこえることがないように空気の流通を確保してください。
ディスプレイ本体内部に熱がこもり、故障の原因となることがあります。
■ 取り付け不備、施工説明書に記載されていない方法、指定の部品を使用しない方法での組み立てにより事故
や損害が生じたときは、当社では責任を負えません。
■ご使用を終了した製品は、速やかに撤去してください。
■
取り付けの際は、専用の構成部品をご使用ください
ディスプレイ本体が落下したり、破損して、
けがの原因となることがあります。
■ 水平で安定した所に据えつけてください
倒れたり、破損して、けがの原因となること
があります。
■ 直射日光を避け、熱器具から離してください
そり・変形・材料の劣化などが発生し、強度
低下を招くことがあり、倒れたり、破損して、
けがの原因となることがあります。
■ 据置きスタンドに付属している転倒・落下防止具
を利用し、ディスプレイ本体を固定してください
地震やお子様がよじ登ったりすると、転倒や
落下して、けがの原因となることがあります。
■ 据え置きスタンド設置後、ディスプレイ本体の左
右上端部に強い力や衝撃を加えないで下さい
倒れたり、破損して、けがの原因となること
があります。
6
日本語

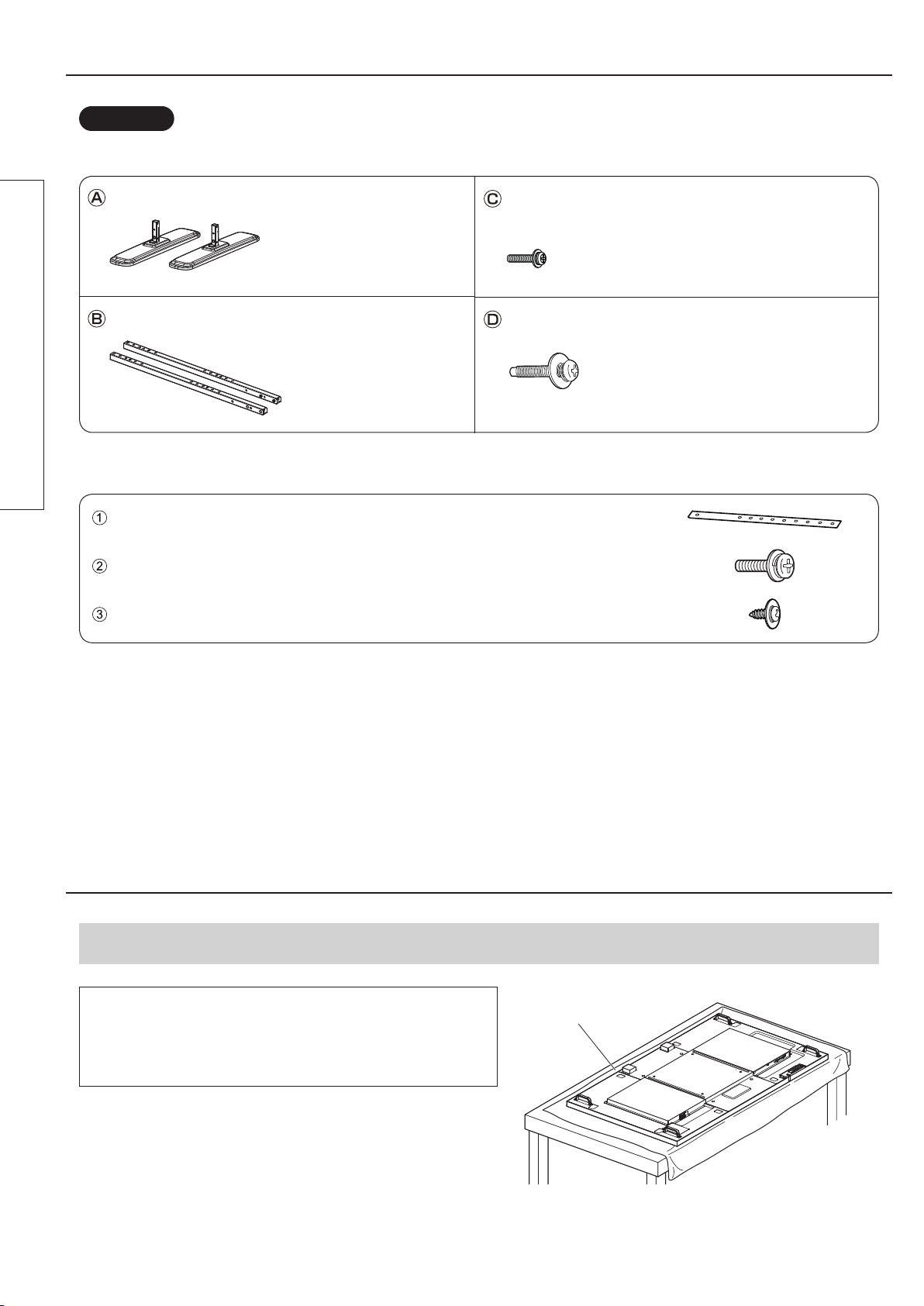

転倒防止用部品
·転倒防止用ベルト·.....................................................................（2 本）
·ねじ·............................................................................................（2 本）·（M4·×·15）
·木ねじ·........................................................................................（2 本）
■·イラストはイメージイラストであり、実際の商品と形状が異なる場合があります。
■·製品の仕様は予告なく変更する場合があります。
●·小物部品については乳幼児の手の届かないところに適切に保管してください。
●·ねじ類の締めつけトルクは、組み立て手順に記載のトルクで管理してください。
●·ねじ類の締めつけの際は、トルクドライバーやトルクレンチなどを使用し、電動ドライバー、インパクトドライ
バーを使用しないでください。
構成部品 部品の確認と員数の確認を行ってください。
お願い
·
●包装材料は製品を取り出したあと、適切に処理してください。
スタンドベース （2 個） スタンドベース取り付け用 ねじ（4 本）
（M4 × 28）
本体取り付け用ねじ（4 本）
（M6 × 41）
左右共通
スタンドチューブ（2 個）
左右共通
組み立て手順
1. ディスプレイ本体の準備
ディスプレイ本体と据置きスタンドの取り付け、取
り外しは本体が 25 kg 以上のときは２人、50 kg
以上のときは４人で行ってください。
（ディスプレイ本体の取扱説明に従ってください。）
やわらかい布などを敷き、ディスプレイの画面が下側
になるようにディスプレイ本体を置いてください。
·
●引きずったりしてディスプレイ画面を傷つけないように
十分ご注意ください。
·
●ディスプレイ本体を伏せて置く時、また持ち上げる時、
絶対に液晶表示部を支持したり力を加えないでください。
液晶表示部が破損する可能性があります。
やわらかい布
7
日本語
組み立て手順（つづき）

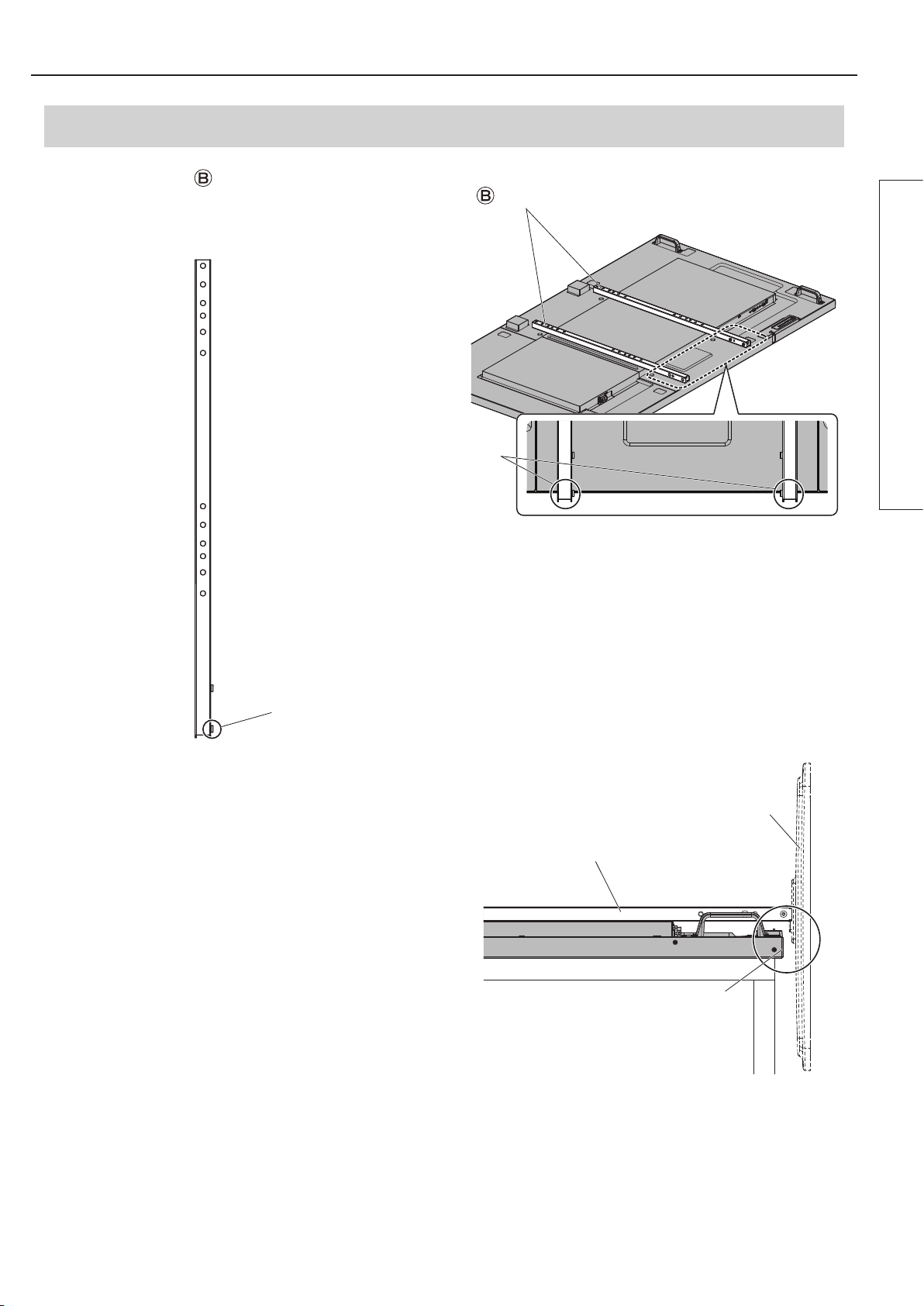

2. スタンドチューブの取り付け
1) スタンドチューブ をディスプレイ背面の穴に合わせ
て置く。
·
●ナットを内側に向けてください。·
（ナットがついている側が下側です。）
ナット
·スタンドチューブ
ナットがついている側が·
下側です。
·
●スタンドベースを取り付けたときに、スタンドベー
スとディスプレイ底面の間隔が一番小さくなる穴位
置を使用してください。
スタンドチューブ
ディスプレイ底面
スタンドベース
8
日本語
組み立て手順（つづき）

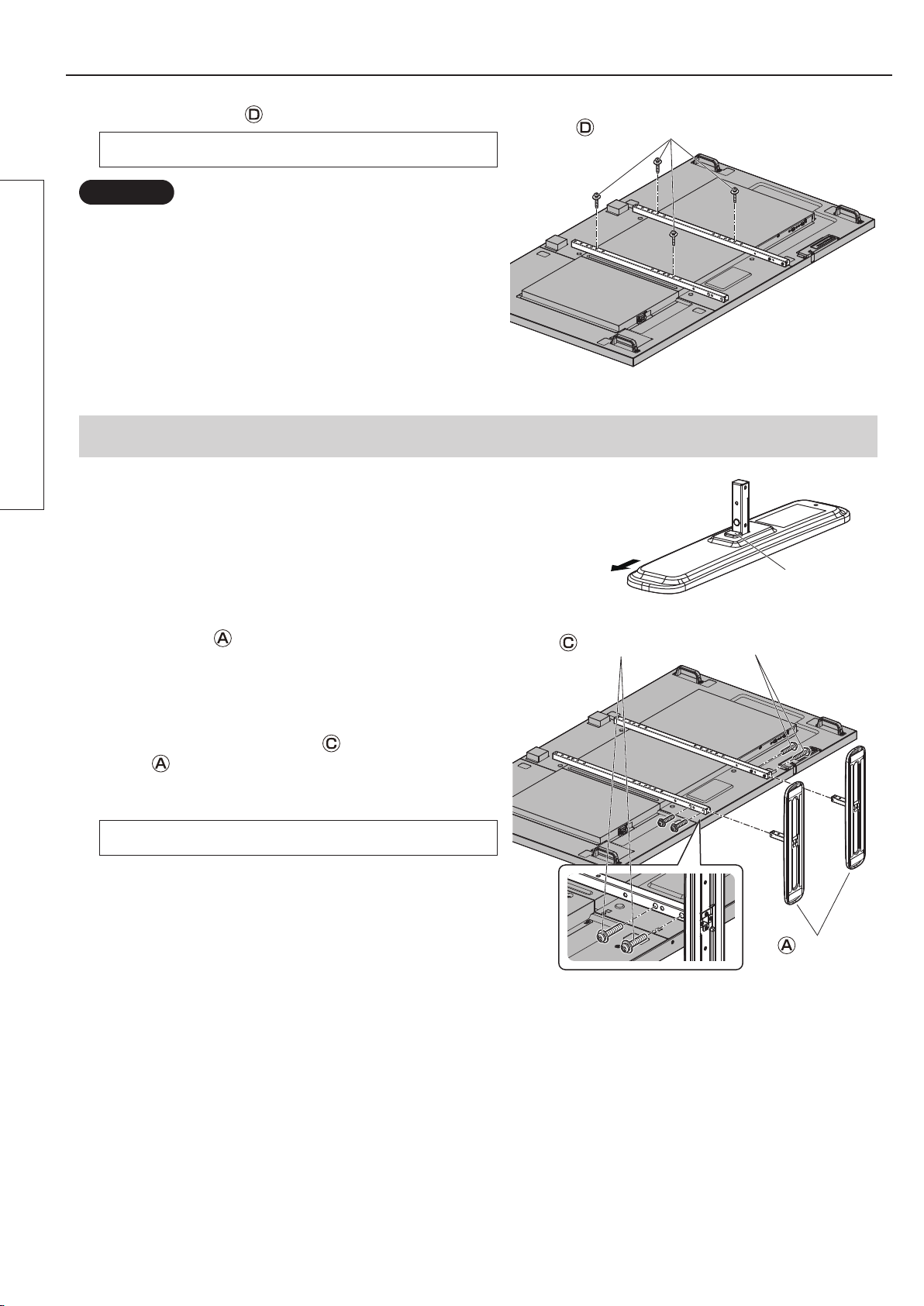

2) 本体取り付け用ねじ （4 本）で固定する。
締めつけトルク 1.6 ～ 2.2 N・m
お願い
·
●据置きスタンドを使用してディスプレイを縦置き設置し
ないでください。
··本体取り付け用ねじ
3. スタンドベースの取り付け
■スタンドベース
·
●凸部側が、ディスプレイ前面側になります。
ディスプレイ·
前面側
凸部
1) スタンドベース をスタンドチューブに挿し込む。
·
●スタンドベースの前後を間違えないようにしてくだ
さい。
·
●落下させないよう十分注意してください。
2) スタンドベース取り付け用ねじ （4 本）でスタンド
ベース を固定する。
·
●スタンドベース取り付け用ねじは、スタンドチュー
ブの外側から締めつけてください。
締めつけトルク 1.2 ～ 1.5 N・m
3) ディスプレイ本体を立てる。
·
●ディスプレイ本体と据置きスタンドの取り付け、取
り外しは本体が 25·kg 以上のときは２人、50·kg
以上のときは４人で行ってください。·
（ディスプレイ本体の取扱説明に従ってください。）
· ·スタンド·
ベース
·スタンドベース取り付け用ねじ
9
日本語
組み立て手順（つづき）

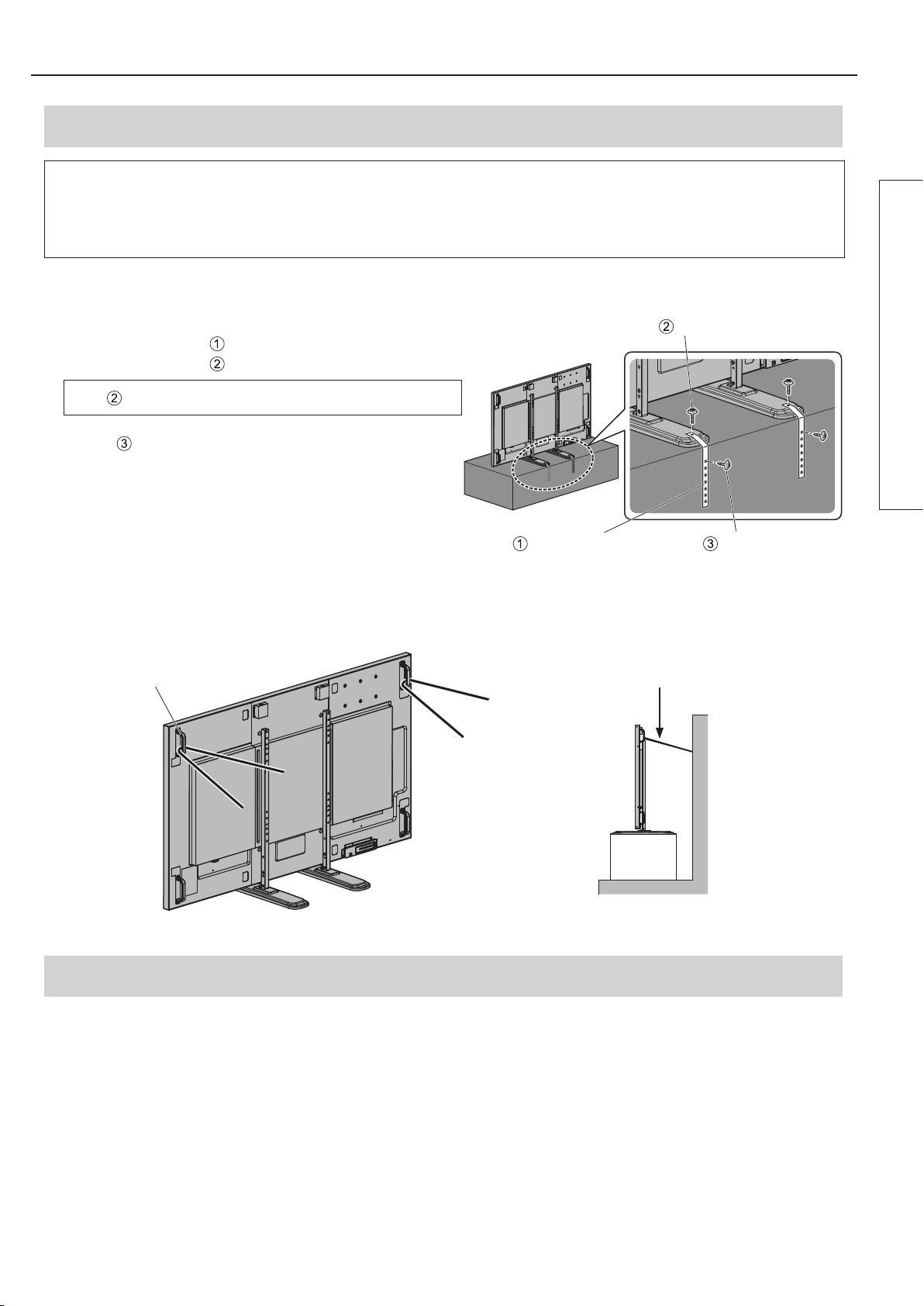

4. ディスプレイ本体の転倒防止について
「安全のため、必ず転倒・落下防止処置をしてください」
地震の場合などに倒れる恐れがあります。必ず、転倒・落下防止処置をしてください。
※·本欄の内容は、地震などでの転倒・落下によるけがなどの危害を軽減するためのものであり、全ての地震など
に対してその効果を保証するものではありまん。
ディスプレイ本体は、台と壁面の両方に固定してください。
■台への固定
1) 壁転倒防止用ベルト （2 本）をスタンドベースの後
部のねじ穴に、ねじ （2 本）で取り付ける。
ねじ ：締めつけトルク 1.2 ～ 1.5 N・ｍ
2) 木ねじ （2 本）で台に固定する。
·
●台に取り付ける場合は、下穴に止めてください。
·
●下穴がない場合は、板の厚さの中心に下穴をあけて
固定してください。
·ねじ
·転倒防止ベルト ·木ねじ
■壁面への固定
丈夫な市販品のワイヤーをご利用いただき、しっかりとした壁や柱に固定してください。
·
●ディスプレイ上部のハンドルに、丈夫なワイヤーを通してください。
ハンドル
壁面
ワイヤー（市販品）
5. スタンドの取り外しかた
ディスプレイ本体を取り外すときは電源コードやケーブル類、転倒防止部品を外したあと、必ず「組み
立て手順」の逆の手順でスタンドを取り外してください。
·
●取り外した部品類は、元に戻す場合に必要となりますので大切に保管してください。
10
日本語
〒 571-8503 大阪府門真市松葉町２番１５号
© Panasonic Connect Co., Ltd. 2022
ご使用の回線(IP電話やひかり電話など)によっては、回線の混雑時に数分で切れる場合があります。
使いかた・お手入れ・修理などは、まず、お買い求め先へご相談ください。
ホームページからのお問い合わせは https://panasonic.biz/cns/prodisplays/supportcenter/
その他ご不明な点は下記へご相談ください。
パナソニック業務用ディスプレイサポートセンター
営業時間：月〜金（祝日と弊社休業日を除く）
9:00〜17:30（12:00〜13:00は受付のみ）
【ご相談窓口におけるお客様の個人情報のお取り扱いについて】
パナソニック·コネクト株式会社およびグループ関係会社は、お客様の個人情報をご相談対応や修理対応などに
利用させていただき、ご相談内容は録音させていただきます。また、折り返し電話をさせていただくときのた
めに発信番号を通知いただいております。なお、個人情報を適切に管理し、修理業務等を委託する場合や正当
な理由がある場合を除き、第三者に開示・提供いたしません。個人情報に関するお問い合わせは、ご相談いた
だきました窓口にご連絡ください。
