© 2007 Matsushita Electric Industrial Co. Ltd.. All

rights reserved. Unauthorized copying and

distribution is a violation of law.

SA-HT545GN

SA-HT895GN

SA-HT995GN

Colour

(S) .... Black Type

DVD Home Theatre Sound System

Subject : Service Repair Information

Please use this service manual together with the service manual for

Model No. SA-HT545GN-S, Order No. MD0605179C3,

Model No. SA-HT895GN-S, Order No. MD0605183C3,

Model No. SA-HT995GN-S, Order No. MD0605203C3.

ORDER NO. MD0701003SE

1 Service Note

1.1. Background

The following list of models has been improved with the over voltage protection sensing voltage changing from +/-30V to 30V

(ground to -30V):

(A) SA-HT545GN-S (MD0605179C3)

(B) SA-HT895GN-S (MD0605183C3)

(C) SA-HT995GN-S (MD0605203C3)

Below reflects the changes to the necessary parts in Main P.C.B: -

Part Number

Model No. Refer No. Original Part No. New Part No. Part Name & Descriptions Remarks

SA-HT895GN-S,

SA-HT995GN-S C5713 ECJ1VB1H102K ECJ1VB1H104K CAPACITOR CHANGE [M]

SA-HT545GN-S,

SA-HT895GN-S,

SA-HT995GN-S

D2900 B0BC035A0007 B0BC010A0007 ZENER DIODE CHANGE [M]

SA-HT545GN-S,

SA-HT895GN-S,

SA-HT995GN-S

R5729 ERJ6GEYJ103V ERDS2TJ562T RESISTOR CHANGE [M]

SA-HT545GN-S,

SA-HT895GN-S,

SA-HT995GN-S

RW20 -REU35R055CC WIRE ADD [M]

[M] indicates parts that are supplied by PAVCSG.

Suffix No. Change Information:

(A) SA-HT545GN-S : From “C” To “D”. (Main/Power P.C.B Part No. REPX0536A)

(B) SA-HT895GN-S: From “F” to “G”. (Main/Power P.C.B Part No. REPX0507D)

(C) SA-HT995GN-S: From “F” to “G”. (Main/Power P.C.B Part No. REPX0542A)

2 Parts replacement Procedure

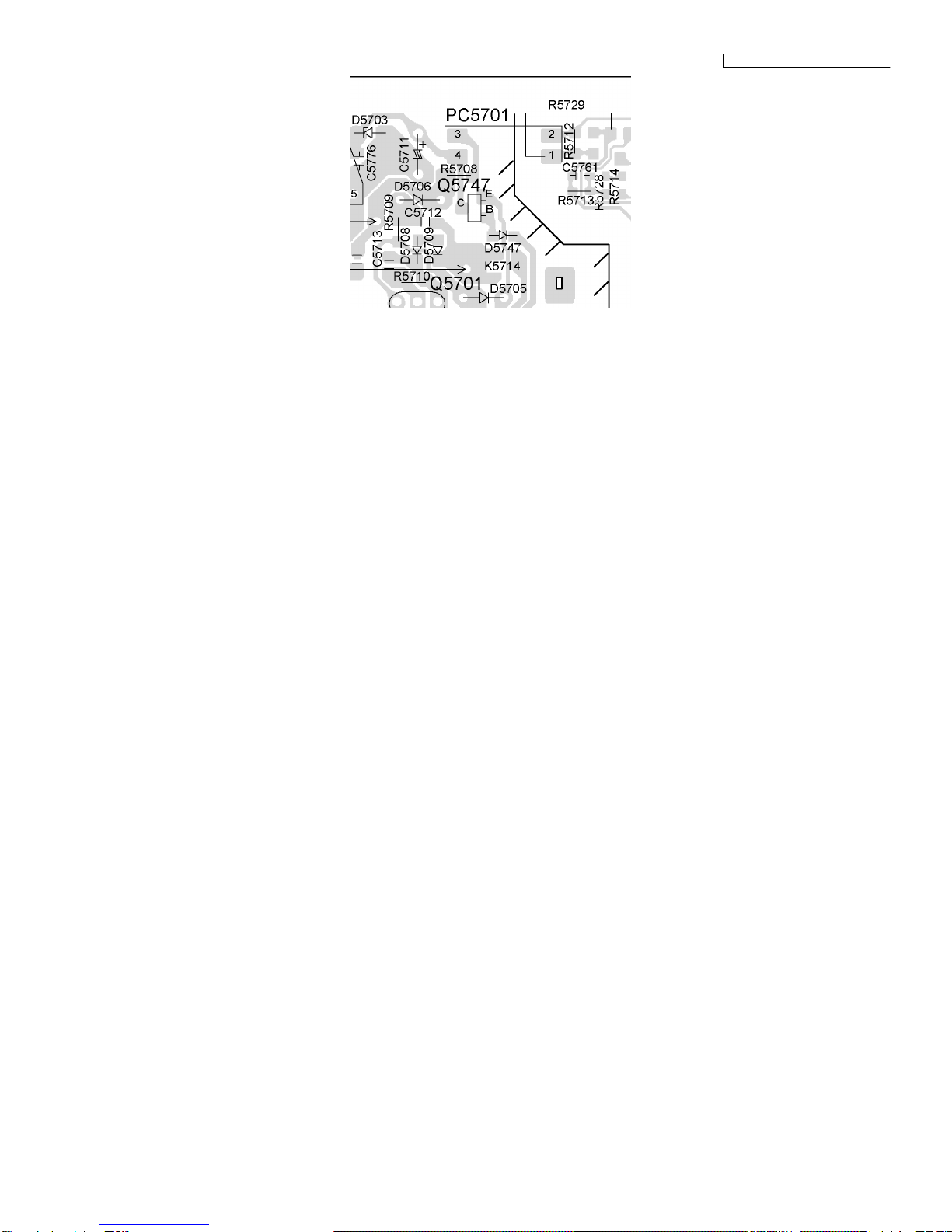

Step 1: Remove chip resistor, R5729 (ERJ6GEYJ103V) from the Main P.C.B.

Step 2: Replace the chip resistor, R5729 with discrete part (ERDS2TJ562T) by back-solder. Connect the discrete resistor from pin

1 of PC5701 to ground by wire (REU35R055CC). Apply bond after the back-solder of the part.

2

-

HT545GN / SA-HT895GN / SA-HT995GN

Step 3: Change chip diode, D5700 (New Part No.: B0BC010A0007)

Step 4: Change capacitor, C5713 (New Part No.:ECJ1VB1H104K)

Step 5: Change resistor, R5709 (New Part No.: ERJ3GEYJ202V)

3

SA-HT545GN / SA-HT895GN / SA-HT99

5
