Car Navigation
user’s manual
Model AT2103
３．１． 共通部 Common Section

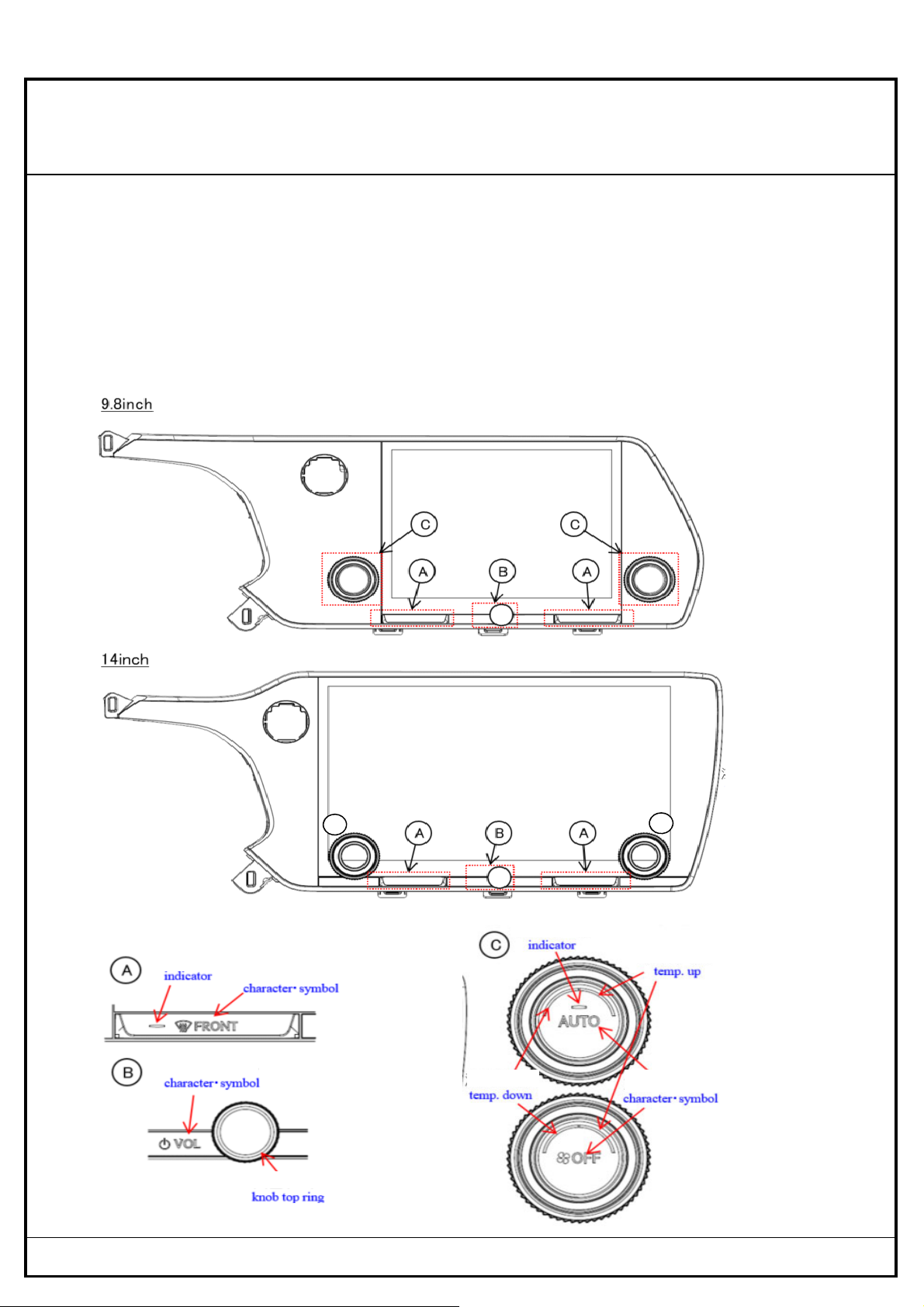

３．１．１ サンプル意匠 Sample Panel layout
800B
実際のパネル意匠については、別紙"車両毎仕様"を参照
Refer to "Vehicle individual specification" for the target model of each switch.
製 品 仕 様 書
Product Specifications
３．操作仕様 Operating Specifications
②
D
D
D
※のダイアルは
イルミ・インジケーターを
持たない。
D
Lo type model
Hi type model
３．１．２ パネルスイッチ
Panel Switches
PUSH：FrontデフォッガON/OFF切替 800Bのみ
ON時はインジケータ点灯
PUSH：RearデフォッガON/OFF切替 800Bのみ
ON時はインジケータ点灯
短く押すとオーディオ電源をON/OFFする。 780B T-Premium以外
3秒以上おすと本機をリセットする。
右に回すとボリュームをUpする。
左に回すとボリュームをDownする。
右回転：温度UP 800Bのみ
左回転：温度DOWN
PUSH：AUTOモード切替
右回転：風量UP 800Bのみ
左回転：風量DOWN
PUSH：ブロアON/OFF切替
電源操作
音量調整 POW/VOL
DEFスイッチ
（Front)
DEFスイッチ
（Rear)
Front DEF
Rear DEF
製 品 仕 様 書
Product Specifications
項目
Item
操作機能
Operating
Function
釦No./名称
Button No. /
Name
動 作 仕 様
Performing Specifications
備考
Note
ヒーコン
ダイヤル
（温度） TEMPノブ
ブロアノブ
ヒーコン
ダイヤル
（風量）
PP0‐2では確認不可
PP0‐2では確認不可
A
B
CD
３．２． Audio部
Audio Section
３．２．１ AM/FM ラジオ部
AM/FM Radio Section
登録
Register
解除
Unregiste
r
製 品 仕 様 書
Product Specifications
項目
No.
操作機能
Operating
Function
釦No./名称
Button No. /
Name
動 作 仕 様
Performing Specifications
備考
Note

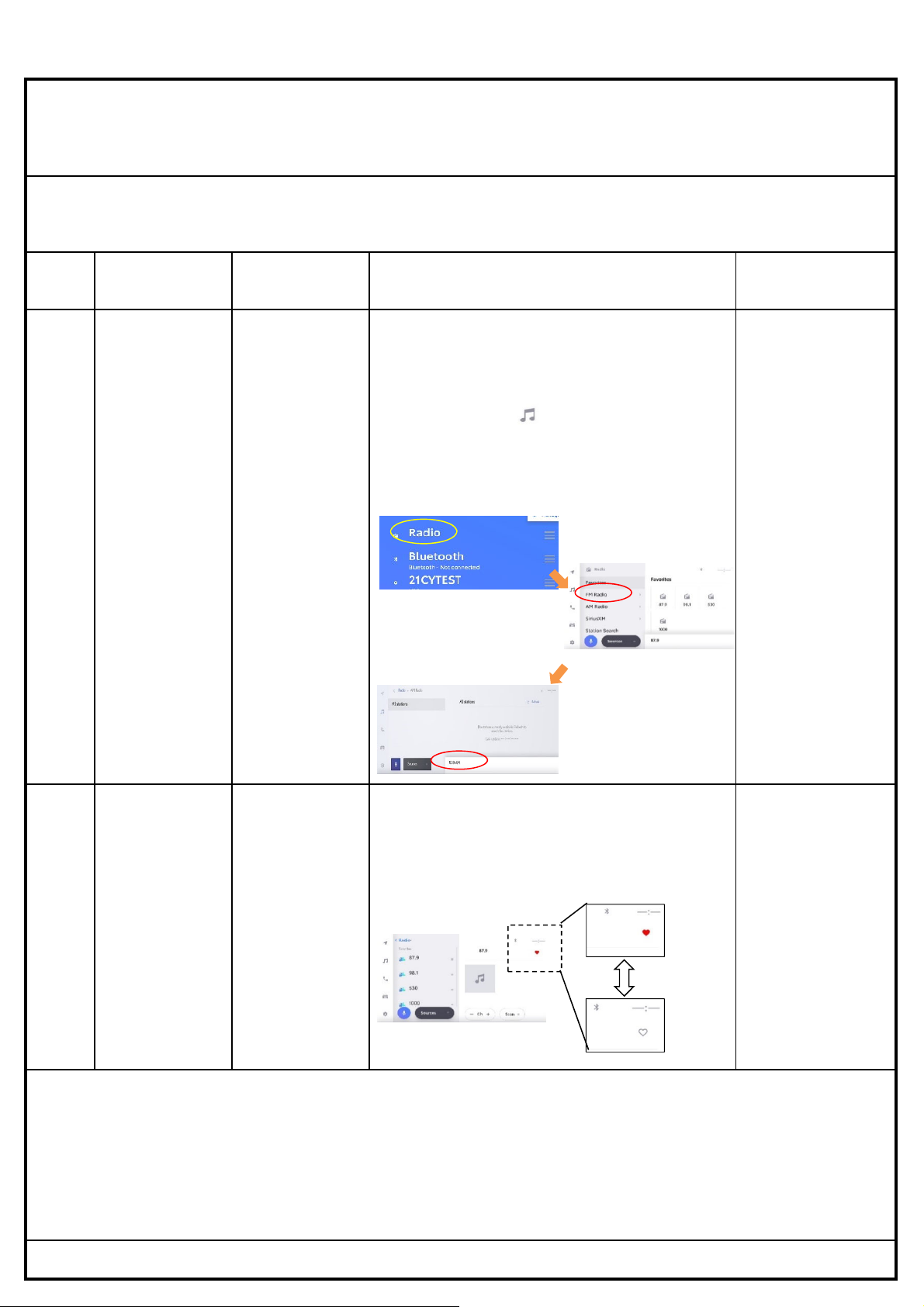

3.2.1.1 ラジオモードへの移
行
(Softkey) ①ショートカットメニューのAudioアイコン（ ）を選択
後、画面下の"Source"ボタン押下からRadioを選択。
②Radio Top画面が表示されるので”FM Radio"または
"AM Radio"を選択することでFM/AMモードへ遷移でき
る。③受信するには画面下部の周波数をタッチ。
AM ,FM
Transition to the
radio mode
①Select Audio icon ( ) in short cut menu, push
"Source" button at the bottom of screen, then push
"Radio".②Select "FM Radio" or "AM Radio" to go to
FM/AM mode.③To receive radio broadcast, touch
frequency in the bottomo of screen.
3.2.1.2 ﾌﾟﾘｾｯﾄﾒﾓﾘの読み出
し／書込み
(Softkey) FM/AM受信画面にて右上のハートマークをタッチするこ
とでプリセットメモリへの登録、登録解除が可能。
Favourite
Reading/writing of
the preset memory. In FM/AM mode, by pressing "Heart mark" in top-right
of the screen, you can set/remove arbitrary frequency
to/from preset memory.
②
①
③
３．２．４ USB部
USB Section
[USB-Audio]
[USB-Video]
再生中にソフトキー を押すと一時停止する。
一時停止中にソフトキー を押すと再生を開始
する。
If is pressed while playing, this unit pauses.
If is pressed while pausing, this unit stars
playing.
製 品 仕 様 書
Product Specifications
項目
No.
操作機能
Operating
Function
釦No./名称
Button No. /
Name
動 作 仕 様
Performing Specifications
備考
Note
3.2.4.1 USBﾓｰﾄﾞへの移行 (Softkey) ①ショートカットメニューのAudioアイコン（ ）を選択
後、画面下の"Source"ボタン押下から"USB"を選択す
る。※一覧にはUSBメディアのボリューム名が表示され
る。
USB
Transition to the
USB mode
①Select Audio icon ( ) in short cut menu, push
"Source" button at the bottom of screen, then push
"USB". ※Volume name of USB media is shown in
source list.
3.2.4.2 再生／一時停止 (softkey)
Playback / Pause
①
３．２．５ iPod部
iPod Section
再生中にソフトキー を押すと一時停止する。
一時停止中にソフトキー を押すと再生を開始
する。
If is pressed while playing, this unit pauses.
If is pressed while pausing, this unit stars
playing.
製 品 仕 様 書
Product Specifications
項目
No.
操作機能
Operating
Function
釦No./名称
Button No. /
Name
動 作 仕 様
Performing Specifications
備考
Note
3.2.5.1 iPodモードへの移行 (Softkey) ①ショートカットメニューのAudioアイコン（ ）を選択
後、画面下の"Source"ボタン押下から"iPhone"を選択
する。※一覧にはiPod/iPhone名が表示される。
iPod
Transition to the
iPod mode
①Select Audio icon ( ) in short cut menu, push
"Source" button at the bottom of screen, then push
"iPhone". ※Volume name of iPod/iPhone is shown in
source list.
3.2.5.2 再生／一時停止 (softkey)
Playback / Pause
①
３．３． Bluetooth部
Bluetooth Section
３．３．１ Bluetoothデバイスの登録方法
Registration method of Bluetooth device
①ショートカットメニューから歯車アイコン（ ）をタッチ
①Touch Gear icon ( ) in short cut menu.
②メニューから"Bluetooth ＆ devices"をタッチ
②Touch "Bluetooth & devicese" in the menu.
③"Manage devices"タッチ後、画面右下の"Search for devices"を
タッチ、同時に端末側もBT接続待ち受け状態にする。
③Touch "Manage devices", then touch "Search devices" in the
bottom-right of the screen.
Meantime, set smart phone to waiting BT connection.
④画面右側に接続可能なデバイス一覧が表示されるので
接続したいデバイスを選択
④You can see available devices list in bottom-right of the window,
then select the device that you want to connect.
⑤H/U、BT端末の両方にパスコードが表示されるので
両方承認する。
⑤You may see pass code on both H/U and smartphone.
Then Approve both.
⑥登録が完了する。
電話帳を転送する場合は端末側で電話帳転送を許可する。
⑥BT paring established successfully.
You may need to approve on smartphone to transfer phonebook.
*コールドスタートを行なうと全てのBT登録が解除されます。
*Cold start erase all BT paring.
製 品 仕 様 書
Product Specifications
操作方法
Operation Method
画面表示仕様
Screen Display Specifications
①
②
③
③
④
⑤
⑤
⑥
３．３．２ Handsfree部
Handsfree Section
連絡先画面
ダイアル画面
電話メニューを表示させ、ソフトキー"Keypad"を押すと
ダイアル画面に移行する。
ダイアル画面で電話番号を入力したのち、
( )ボタンを押すと発信する。
ダイアル画面
製 品 仕 様 書
Product Specifications
項目
No.
操作機能
Operating
Function
釦No./名称
Button No. /
Name
動 作 仕 様
Performing Specifications
備考
Note
3.3.2.1 電話メニュー表示 (softkey) ①ショートカットメニューから電話アイコン（ ）を選択
②使える機能のリストが出るので使用する機能を選択。
電話
Transition to the
telephone menu
screen
Phone
①Select Phone icon ( ) in the short cut menu.
②Select function you want to use from phone menu.
3.3.2.2 発信 (softkey)
Outgoing Keypad
Select "Keypad" from phone menu to go to dial screen.
Push numeric button to enter phone number, push
( ) to start phonecall.
①
②
３．６．３ AudioSetup部
Audio Setup Section
Balance/Fader
To Adjust Balance/Fader, drag pointer or press
adjust button.
①ショートカットメニューからSetting（ ）を選択。
②Settingsメニューから"Sound ＆ Media"を選択。
③Sound & Mediaメニューから"Sound tuning"を選択
①Select Setting（ ） from shortcut menu.
②Select "Sound & Media" from Settings menu.
③Select "Sound tuning" from "Sound & Media".
Bass/Mid/Treble
To Adjust Treble/Mid/Bass, drag slider to left (low) or
right (high).
3.6.3.3 Balance/Fader (softkey) Balance/Faderの調整はポインタ（音場の中心）を上下
左右にドラッグ、または の調整用ボタ
ンで調整する
製 品 仕 様 書
Product Specifications
項目
No.
操作機能
Operating
Function
釦No./名称
Button No. /
Name
動 作 仕 様
Performing Specifications
備考
Note
3.6.3.2 Bass/Mid/Treble, (softkey) Bass/Mid/Trebleの調整はスライダを左（低）または右
（高）に動かして行う
3.6.3.1 Audio setup画面
への移行
(Softkey) 設定項目はAMPに依存
します。
Sound
Transition to the
audio setup
adjustment screen 接続機器(AMPなど)の
初期化にはトヨタダイア
グ（4.1.1章参照）からの
一斉初期化操作が必要
です。トヨタ工場ダイア
グの[INIT]スイッチを長
押ししてください。
①
②
③
Pointer
Adjust button
３．９． ナビゲーション部
Navigation Section
３．９．１ ロケーション
Location
GPSで現在地を表示し、ジャイロにより方向を検知する。
A vehicle location is displayed by GPS, and a direction is detected with a gyroscope.
※案内音声について
4chスピーカの場合下記のとおり音声出力される。
FL/FR = 案内音声 + オーディオ音声(-2dB)
RL/RR = オーディオ音声(-2dB)
*About navi guidance
When the speaker output is 4 channels, sounds are outputted as follows.
FL/FR = Navi guidance + Basic music(-2dB)
RL/RR = Basic music(-2dB)
案内音声確認方法 Navi guidance check method
製 品 仕 様 書
Product Specifications
案内音声
Navi guidance
