Orbis ORUS Manuel utilisateur
CRONOTERMOSTATO
DIGITAL
User Manual
DIGITAL PROGRAMMABLE THERMOSTAT
Manuale d’Uso
CRONOTERMOSTATO DIGITALE
Manuel d’utilisation
CHRONOTHERMOSTAT NUMÉRIQUE
ORUS
Manual de Instrucciones
- 1 -
Manual de Instrucciones - ORUS
Español
Sumario
Montaje Página 3
Dimensiones Página 4
Esquemas de conexiones Página 4
Advertencias de seguridad Página 5
Características técnicas Página 5
Elementos de control / Informaciones en pantalla Página 7
Puesta en marcha / Reset Página 9
Configuración del reloj Página 9
Configuración de los programas Página 11
Configuración de las temperaturas Página 13
Funcionamiento manual Página 14
Funcionamiento verano / invierno Página 15
Comando On-Off del teclado Página 16
Temporizaciones Página 16
Programación avanzada Página 18
Funciones avanzadas Página 23
Tipo de ajuste Página 26
Sustitución de la batería Página 27
Normas de referencia Página 28
Programas invernales Página 29
Programas estivales Página 30
- 2 -
Manual de Instrucciones - ORUS
Español
Cronotermostato digital ORUS
• Alimentación: 1 batería 1,5 V
tipo AA (Alcalina)
• Comodidad y control de los
consumos garantizados tanto
en verano como en invierno
(calefacción/aire acondicionado)
• Instalación sobre pared o sobre caja
de mecanismos
• Visualización del estado de
funcionamiento, de la hora, del día y
de la temperatura ambiente, interna
y externa
• Programación semanal con tres valores de
temperatura controlables en el curso del día T3 : +2 ÷ +35 °C
T2 : +2 ÷ +35 °C
T1 : +2 ÷ +35 °C
• Programación semanal con tres valores de
- 3 -
Manual de Instrucciones - ORUS
Español

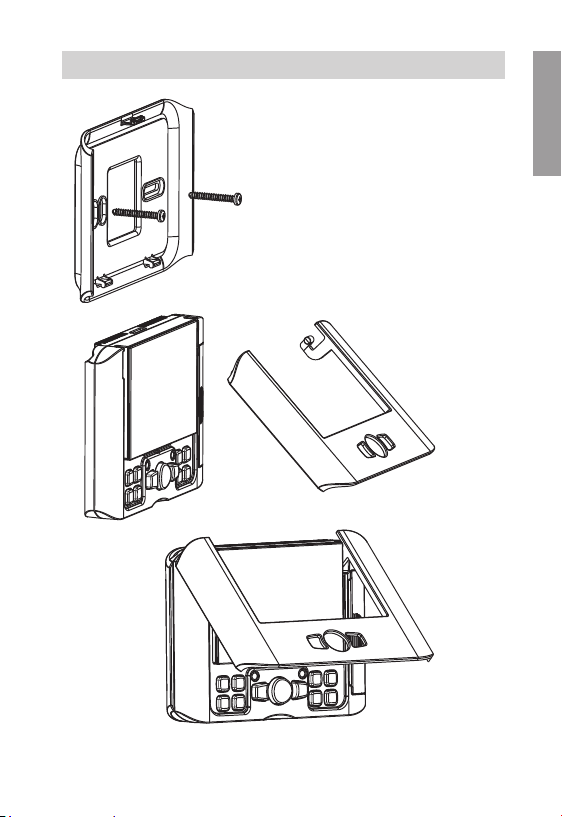

MONTAJE
• Es aconsejable elegir para el cronotermostato
una colocación en una zona que refleje al
máximo las condiciones de temperatura
media de todo el ambiente. Se evitará su
instalación cerca de puertas, ventanas,
fuentes de calor, luz solar directa, y lugares
con exceso o falta total de ventilación.
Por otro lado, se aconseja montar el
cronotermostato aproximadamente a 150 cm
del suelo.
El montaje puede ser sobre pared o sobre caja
de mecanismos.
- 4 -
Manual de Instrucciones - ORUS
Español
DIMENSIONES
T3
T2
T1
132
95
26
ESQUEMA DE CONEXIONES
1
2
3
4
5
6
7
X.Temp 100K
X.Code
COM
NA
NC
- 5 -
Manual de Instrucciones - ORUS
Español
ORUS es un cronotermostato electrónico semanal de pared que ejecuta acciones
de tipo 1B con software de clase A y que se adapta a ambientes con un grado de
contaminación 2 y una categoría de sobrecarga III (EN 60730-1)
Modelo Capacidad
ORUS Negro cronotermostato semanal
ORUS Blanco cronotermostato semanal
ADVERTENCIAS DE SEGURIDAD
Durante la instalación y el funcionamiento del producto, deben respe-
tarse las siguientes indicaciones:
1) El aparato debe ser instalado por personal cualificado, respetando
escrupulosamente los esquemas de conexión.
2) No alimentar o conectar el aparato si alguna de sus partes estuviera
dañada.
3) Tras la instalación se garantizará la inaccesibilidad a los terminales
sin el uso de las herramientas apropiadas.
4) El aparato debe ser instalado y puesto en funcionamiento de conformi-
dad con la normativa vigente en materia de instalaciones eléctricas.
CARACTERÍSTICAS TÉCNICAS
• Alimentación: 1 batería alcalina 1,5V (tipo AA)
• Autonomía: aproximadamente 24 meses
• Carga de reserva: 1 minuto (para sustitución de la batería)
• Información del nivel de carga de la batería
• Entradas auxiliares:
– actuador telefónico
– señal de sonda externa X.Temp 100K
• Salida
– relé biestable con contacto de intercambio 8A / 250V AC
• 5 Temperaturas programables:
– T3, T2, T1 para el ajuste automático
– T0 temperatura de anticongelación definida mediante programación avanzada
– Ttemperatura en funcionamiento manual
- 6 -
Manual de Instrucciones - ORUS
Español
• Regulación de la temperatura:
– ON/OFF con diferencial programable entre 0,1°C y 1°C
– PROPORCIONAL con banda proporcional y período de regulación programables
• Programación semanal
• Disposición diaria: 1 h
•Demora del encendido programable entre 15, 30 o 45 minutos (independiente
para cada hora)
• Escala de temperatura medida:
– 0°C ÷ +50°C (sonda interna)
– -40°C ÷ +60°C (sonda externa)
• Resolución temperatura medida y visualizada: 0,1 ºC
• Campo regulación temperatura: 2,0 ºC ÷ +35 ºC
• Actualización de la medida: cada 20 segundos
• Precisión de medida: ±0,5 ºC
• Funcionamiento invernal, estival o manual.
• Visualización opcional en ºF
• Cambio automático hora solar/hora legal (verano/invierno)
• Bloqueo del teclado con contraseña para su instalación en sitios públicos
• Instalación sobre pared o sobre caja de mecanismos
• Terminal de conexión:
– Salida: 3 polos 1,5mm2para relé biestable
– Entrada: 2 polos 1,5mm2para sonda externa
2 polos 1,5mm2para enlace activador telefónico
• Temperatura de funcionamiento: 0 ºC ÷ +50 ºC
• Humedad de funcionamiento: 20% ÷ 90% no condensante
• Temperatura de almacenamiento: -10 ºC ÷ +65 ºC
• Grado de protección: XXD
Los valores preestablecidos de la temperaturas son los siguientes (expresados en °C):
Func. invernal Func. Estival
T1 5.0
APAGADO
T2 15.0 23.0
T3
1
8.0 25.0
TMANUAL
20.0 24.0
La regulación de los niveles de temperatura está sujeta a la siguiente condición:
T1 ≤T2 ≤T3.
En modalidad estival, T1 no es programable y corresponde a aire acondicionado OFF.
- 7 -
Manual de Instrucciones - ORUS
Español
ELEMENTOS DE CONTROL / INFORMACIONES EN PANTALLA
➔
5
➔
10
➔
2
➔
1
➔
3
➔
4
➔
6
➔
9
➔
11
➔
12
➔
13
➔
8
➔
7
■Elementos de control
1) Tecla “ ”:funcionamiento manual
2) Tecla “ ”: incrementa el campo seleccionado o visualización temperatura
máxima diaria
3) Tecla “ ”: disminuye el campo seleccionado o visualización temperatura
mínima diaria
4) Tecla “ ”: confirma el dato introducido
5) Tecla “ ”: activación y apagado del cronotermostato
6) Tecla “ ”: selecciona la temperatura T3
7) Tecla “ ”: selecciona la temperatura T2
8) Tecla “ ”: selecciona la temperatura T1
9) Tecla “ ”: permite establecer una temporización o una demora del
encendido
10) Tecla “ ”: configuración programas o programación avanzada
11) Tecla “ ”: configuración reloj
12) Tecla “ ”: funcionamiento invernal (pre configurado) o funcionamiento
estival (pulsación con una punta o boligrafo)
13) Tecla “ ”: Borra la fecha y la hora pero no la configuración de las
programaciones (para hacer esto ver “Restauración de
parámetros por defecto” pág. 26) (pulsación con una punta o
boligrafo).
- 8 -
Manual de Instrucciones - ORUS
Español
■
Informaciones en pantalla
14)
Campo
“Día”
15)
Campo
“Temperatura externa”
16)
Campo
“Temperatura ambiente”
17)
Campo
“Programa configurado”
18)
Campo
“Activación funcionamiento manual”
19)
Campo
“Temporizaciones”
20)
Campo
“Activación aire acondicionado”
21)
Campo
“Activación calefacción”
22)
Campo
“Reloj”
23)
Campo
“Marcador”
24)
Campo
“Emisión por radiofrecuencia”
(no utilizado)
25)
Campo
“Unidad de medida”
26)
Campo
“Apagado”
14 24 19
16
26
22
21
20 18
15
25
17
23
