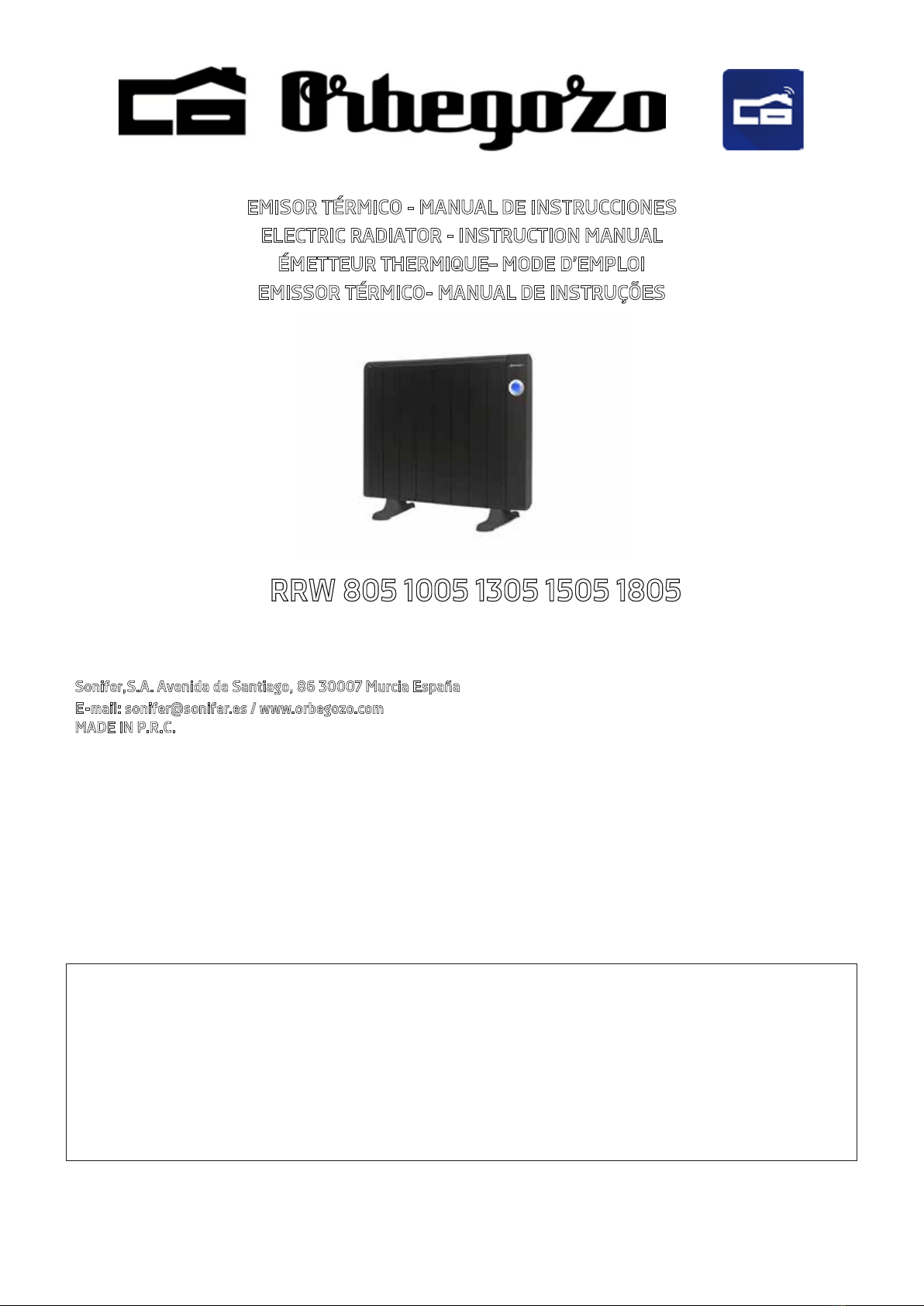

Orbegozo RRW 805 Manuel utilisateur

EMISOR TÉRMICO - MANUAL DE INSTRUCCIONES

ELECTRIC RADIATOR - INSTRUCTION MANUAL

ÉMETTEUR THERMIQUE–MODE D’EMPLOI

EMISSOR TÉRMICO- MANUAL DE INSTRUÇÕES

RRW 805 1005 1305 1505 1805

Sonifer,S.A. Avenida de Santiago, 86 30007 Murcia España

E-mail: sonifer@sonifer.es / www.orbegozo.com

MADE IN P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener

los mejores resultados y la máxima seguridad de uso.

Read this manual carefully before running this appliance and save it for reference in order to obtain the best results

and ensure safe use.

Veuillez lire attentivement ce manuel avant d’utiliser cet appareil et conservez-le pour toute consultation future. C’est

la seule façon d’obtenir les meilleurs résultats et une sécurité optimale d’utilisation.

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá

obter os melhores resultados e a máxima segurança na utilização.

- Este producto está indicado únicamente en lugares abrigados o para una utilización puntual. Este

producto no es adecuado para calefacción primaria.

- This product is only suitable for well insulated spaces or occasional use. This product is not suitable for

primary heating purposes

- Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle. Ce produit ne

peut pas être utilisé comme chauffage principal

- Este produto é adequado apenas para espaços bem isolados espaços ou utilização ocasional. Este

produto não é adequado para fins de aquecimento principal

RRW 805 1005 1305 1505 1805

ESPAÑOL

Estimado cliente:

Gracias por elegir nuestro producto.

Le recomendamos leer atentamente las instrucciones

antes de utilizar este aparato por primera vez, por su

propia seguridad y para asegurar un uso correcto.

También debe leer la información de seguridad y la

información sobre ubicación segura antes de utilizar el

panel radiante para evitar cualquier riesgo de fuego o

daños personales.

INDICACIONES DE SEGURIDAD

Guarde el manual para futuras consultas, así como la

garantía, el recibo de pago y si es posible también el

embalaje exterior e interior. En caso de dejar el aparato

a terceros, también entregue el manual de instrucciones.

GENERALES:

1.Este aparato pueden utilizarlo niños con edad de 8

años y superior y personas con capacidades físicas,

sensoriales o mentales reducidas o falta de

experiencia y conocimiento, si se les ha dado la

supervisión o formación apropiadas respecto al uso

del aparato de una manera segura y comprenden los

RRW 805 1005 1305 1505 1805

peligros que implica. Los niños no deben jugar con el

aparato. La limpieza y el mantenimiento a realizar por

el usuario no deben realizarlo los niños sin

supervisión.

2.Se deberá supervisar a los niños para asegurarse de

que no juegan con este aparato.

3.PRECAUCIÓN: Para la seguridad de sus niños no deje

material de embalaje (bolsas de plástico, cartón,

polietileno etc.) a su alcance.

4.Si el cable de alimentación está dañado, debe ser

sustituido por el fabricante, por su servicio postventa

o por personal cualificado similar con el fin de evitar

un peligro.

5.No desconecte nunca tirando del cable.

6.No lo ponga en funcionamiento si el cable o el

enchufe están dañados o si observa que el aparato no

funciona correctamente.

7.No manipule el aparato con las manos mojadas.

8.No sumergir el aparato en agua o cualquier otro

líquido.

9.Antes de su limpieza observe que el aparato está

desconectado.

10. El aparato debe instalarse de acuerdo con la

reglamentación nacional para instalaciones eléctricas.

11. Este aparato es sólo para uso doméstico.

RRW 805 1005 1305 1505 1805

12. En caso de necesitar una copia del manual de

instrucciones, puede encontrarla en

www.orbegozo.com.

13. ADVERTENCIA: En caso de mala utilización, existe

riesgo de posibles heridas.

ESPECÍFICAS:

El significado del símbolo es “NO CUBRIR”.

ADVERTENCIA: En orden de evitar un

sobrecalentamiento, no cubrir el aparato de

calefacción.

Los niños menores de 3 años deben mantenerse

fuera del alcance del aparato a menos que sean

continuamente supervisados.

Los niños desde 3 años y menores de 8 años deben

sólo encender/apagar el aparato siempre que éste

haya sido colocado o instalado en su posición de

funcionamiento normal prevista y que sean

supervisados o hayan recibido instrucciones relativas

al uso del aparato de una forma segura y entiendan

los riesgos que el aparato tiene. Los niños desde 3

años y menores de 8 años no deben enchufar, regular

RRW 805 1005 1305 1505 1805

y limpiar el aparato o realizar operaciones de

mantenimiento.

PRECAUCIÓN: Algunas partes de este aparato pueden

ponerse muy calientes y causar quemaduras. Debe

ponerse atención particular cuando los niños y las

personas vulnerables estén presentes.

El aparato no debe colocarse inmediatamente debajo

de una base de toma de corriente.

No situar el aparato próximo a paredes, mobiliario,

entelados, cortinas, ropas de cama y otros materiales

inflamables ya que hay riesgo de incendio.

No usar este aparato de calefacción en el entorno

inmediato de una bañera, ducha o piscina.

No usar este aparato de calefacción con un

programador, temporizador u otro dispositivo que

conecte el aparato de calefacción automáticamente,

ya que existe riesgo de incendio si el aparato de

calefacción está cubierto o colocado incorrectamente.

Antes de conectar el dispositivo compruebe que la

tensión indicada en la placa de características coincide

con la tensión de la corriente de su hogar.

Conecte el aparato únicamente a un suministro de AC

que coincida con el especificado en la placa de

características.

RRW 805 1005 1305 1505 1805

¡No toque las piezas con corriente! ¡Pone en peligro

su vida!

No utilice el aparato en ambientes inflamables (por

ejemplo cerca de gases combustibles o botes de

spray). ¡Riesgo de explosión y fuego!

No utilice el aparato en habitaciones con gases

explosivos (por ejemplo, gasolina) o mientras se están

utilizando colas o disolventes inflamables (por

ejemplo cuando se encolan o barnizan suelos de

parquet, PVC, etc.) No permita que aerosoles,

sustancias inflamables o materiales sensibles al calor

se interpongan en el flujo de aire caliente.

No utilice el aparato en zonas o habitaciones en las

que haya riesgo de fuego, como garajes, establos,

cabañas de madera, etc.

La unidad se debe montar de modo que los

elementos de control no puedan ser alcanzados por

las personas que están en el baño, ducha u otros

lugares llenos de agua.

Siempre desenchufe el aparato después de utilizarlo.

¡Importante! No introduzca ningún tipo de objeto

por las aberturas del aparato. ¡Existe riesgo de

lesiones (descarga eléctrica) y daños en el aparato!

Mantenga el cable a una distancia prudente de las

rejillas de entrada y salida de aire.

RRW 805 1005 1305 1505 1805

No usar este aparato de calefacción si se ha caído.

No usar si hay señales visibles de daño al aparato de

calefacción.

Usar este aparato de calefacción sobre una superficie

horizontal y estable, o fijarlo a la pared según sea

aplicable.

ADVERTENCIA: No utilice este aparato de calefacción

en habitaciones pequeñas que estén ocupadas por

personas que no puedan abandonar por si mismas la

habitación, a menos que se proporcione vigilancia

permanente.

ADVERTENCIA: Para reducir el riesgo de fuego,

mantenga los textiles, cortinas, u otro material

inflamable a una distancia mínima de 1 m de la salida de

aire.

RRW 805 1005 1305 1505 1805

CONTROL WIFI:

La serie RRW de Orbegozo puede ser controlada mediante Wifi a través de nuestra ORBEGOZO

APP, disponible para su descarga en Google Play y en la App Store. Con ella, podrá acceder a

todas las funciones de su aparato desde su teléfono móvil de una manera sencilla e intuitiva.

Para más información, consulte el manual de la aplicación, incluido también junto al aparato

Para revisar todas las características de este y cualquier otro aparato Orbegozo, así como para acceder a

un vídeo explicativo acerca de la configuración del emisor con nuestra APP, acceda a www.orbegozo.com

y busque su modelo o escanee el siguiente código QR:

INSTRUCCIONES DE INSTALACIÓN

Este radiador se puede utilizar con pies de apoyo o instalado en una pared.

Con pies de apoyo:

1. Cuando se utiliza de esta manera, debe estar de pie en posición vertical. No coloque el

radiador sobre superficies inestables como camas, alfombras, etc. y no lo utilice en una posición

inestable donde se pueda volcar, ya que esto supone riesgo de fuego.

2. Deje siempre un espacio amplio alrededor del radiador. La zona de seguridad que se debe dejar

libre es 15 cm en los laterales y 20 cm en la parte frontal.

Cómo instalar los pies de apoyo:

Inserte los extremos de los pies en la base del radiador (ver figura 1, 1.1). Instale los pies en los huecos

inferiores indicados en la imagen 1.1. en función del modelo adquirido.

ATENCIÓN: En el caso de instalar el aparato sobre sus pies de apoyo, sitúelo sobre una superficie

que soporte altas temperaturas.

RRW 805 1005 1305 1505 1805

Fig. 1 fig.1.1

Modelo

Posición de los pies de apoyo

Primer pie

Segundo pie

RRW 805 1 5

RRW 1005 1 6

RRW 1305

RRW 1505

RRW 1805

MONTAJE DE PARED

1. Observe las distancias mínimas de seguridad para la instalación.

2. El radiador se debe colocar al menos a 150 mm de todos los objetos, paredes, etc (ver figura 2).

La distancia mínima desde el suelo debe ser 220 mm y desde la parte de arriba, 300 mm.

Fig.2

RRW 805 1005 1305 1505 1805

MONTAJE DEL RADIADOR

Respetar siempre las medidas mínimas mostradas en la última imagen de la siguiente página.

1. Una vez seleccionado el lugar para la instalación del emisor térmico, sitúe un soporte superior

verticalmente sobre la pared y marque los dos agujeros con una separación de 30 mm. Una vez

hecho, y en función de su emisor térmico, escoja la distancia D1 con respecto a las señales previas

(Fig 3)

Modelo

Medidas de montaje

(D1)

RRW 805

155 mm

RRW 1005

155 mm

RRW 1305

155 mm

RRW 1505

386 mm

RRW 1805

542 mm

2. Realice los cuatro agujeros, introduzca los tacos y atornille los soportes superiores a la pared (Fig

3. Atornille el soporte inferior a la parte inferior del emisor.

4. Cuelgue el emisor térmico y señale el punto a taladrar del soporte inferior (Fig 5).

5. Descuelgue el emisor y realice el agujero para el soporte inferior.

6. Cuelgue de nuevo el emisor y atornille el soporte inferior a la pared para que el emisor quede

completamente fijado (Fig 6)
