VENTILADOR DE TECHO LED CON WIFI - MANUAL DE INSTRUCCIONES

LED CEILING FAN WITH WIFI - INSTRUCTION MANUAL

VENTILATEUR DE PLAFOND LED AVEC WIFI - MANUEL D’INSTRUCTIONS

VENTILADOR DE TETO LED COM WIFI - MANUAL DE INSTRUÇÕES

CPW 02120 CPW 03120

Sonifer, S.A. Avenida de Santiago, 86 30007 Murcia España / E-mail: [email protected]

www.orbegozo.com MADE IN P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo

así podrá obtener los mejores resultados y la máxima seguridad de uso.

Read this manual carefully before running this appliance and save it for reference in order to obtain

the best results and ensure safe use.

Veuillez lire attentivement ce manuel avant d’utiliser cet appareil et conservez-le pour toute

consultation future. C’est la seule façon d’obtenir les meilleurs résultats et une sécurité optimale

d’utilisation.

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só

assim, poderá obter os melhores resultados e a máxima segurança na utilização.

CPW 02120, CPW 03120

ESPAÑOL

GENERALES

1.Este aparato pueden utilizarlo niños con edad de 8

años y superior y personas con capacidades físicas,

sensoriales o mentales reducidas o falta de

experiencia y conocimiento, si se les ha dado la

supervisión o formación apropiadas respecto al

uso del aparato de una manera segura y

comprenden los peligros que implica. Los niños no

deben jugar con el aparato. La limpieza y el

mantenimiento a realizar por el usuario no deben

realizarlo los niños sin supervisión.

2.Se deberá supervisar a los niños para asegurarse

de que no juegan con este aparato.

3.Mantenga el aparato y su cable fuera del alcance

de los niños menores de 8 años.

4.PRECAUCIÓN: Para la seguridad de sus niños no

deje material de embalaje (bolsas de plástico,

cartón, polietileno etc.) a su alcance.

5.Si el cable de alimentación está dañado, debe ser

sustituido por el fabricante, el servicio técnico o

cualquier otro profesional cualificado.

6.No desconecte nunca tirando del cable.

CPW 02120, CPW 03120

7.No lo ponga en funcionamiento si el cable o el

enchufe están dañados o si observa que el aparato

no funciona correctamente.

8.No manipule el aparato con las manos mojadas.

9.No sumergir el aparato en agua o cualquier otro

líquido.

10. Antes de su limpieza observe que el aparato está

desconectado.

11. El aparato debe instalarse de acuerdo con la

reglamentación nacional para instalaciones

eléctricas.

12. Este aparato es sólo para uso doméstico.

13. En caso de necesitar una copia del manual de

instrucciones, puede encontrarla en

www.orbegozo.com.

14. ADVERTENCIA: En caso de mala utilización,

existe riesgo de posibles heridas.

Otras precauciones específicas

1.Los medios de desconexión que deben ser

incorporados a la instalación fija, para su

desconexión omnipolar de la red de alimentación,

deben presentar una separación de contactos de

como mínimo de 3 mm en todos los polos.

CPW 02120, CPW 03120

2.Asegure que el lugar de instalación deje libre la

rotación de la hélice del ventilador. La hélice debe

estar como mínimo a 2.30 m. por encima del

suelo una vez instalado.

3.Si va a instalar más de un ventilador asegúrese de

no mezclar las palas de las hélices de distintos

ventiladores, aunque sean del mismo modelo.

4.Antes de empezar a manipular la red eléctrica,

quite los fusibles o desconecte el interruptor

principal del suministro eléctrico.

5.Después de instalar el ventilador, asegúrese de

que todas las fijaciones estén correctas para evitar

la caída del ventilador.

6.El ventilador debe estar apagado y parado antes

de cambiar la dirección de la rotación.

7.Compruebe que el punto de fijación del aparato

sea capaz de soportar el peso del ventilador en

movimiento (mínimo 50Kg).

OPERACIÓN EN UN CLIMA CÁLIDO

El aire fluye en dirección hacia abajo. Velocidad media para máxima efectividad. En

climas cálidos, su ventilador le permitirá reducir el uso de su aire acondicionado,

manteniendo el aire en movimiento, lo que le ayudará a mantenerse frío.

OPERACIÓN EN CLIMAS FRÍOS

Velocidad baja a media.

En climas fríos el aire fluye hacia arriba reduciendo las corrientes mientras se mueve el

aire caliente del techo. La velocidad exacta depende del tamaño del cuarto, número de

CPW 02120, CPW 03120

ventiladores, la altura del techo, etc. Esta debe ser lo suficientemente rápida para

romper la estratificación del aire, pero si funciona muy despacio no creará una brisa.

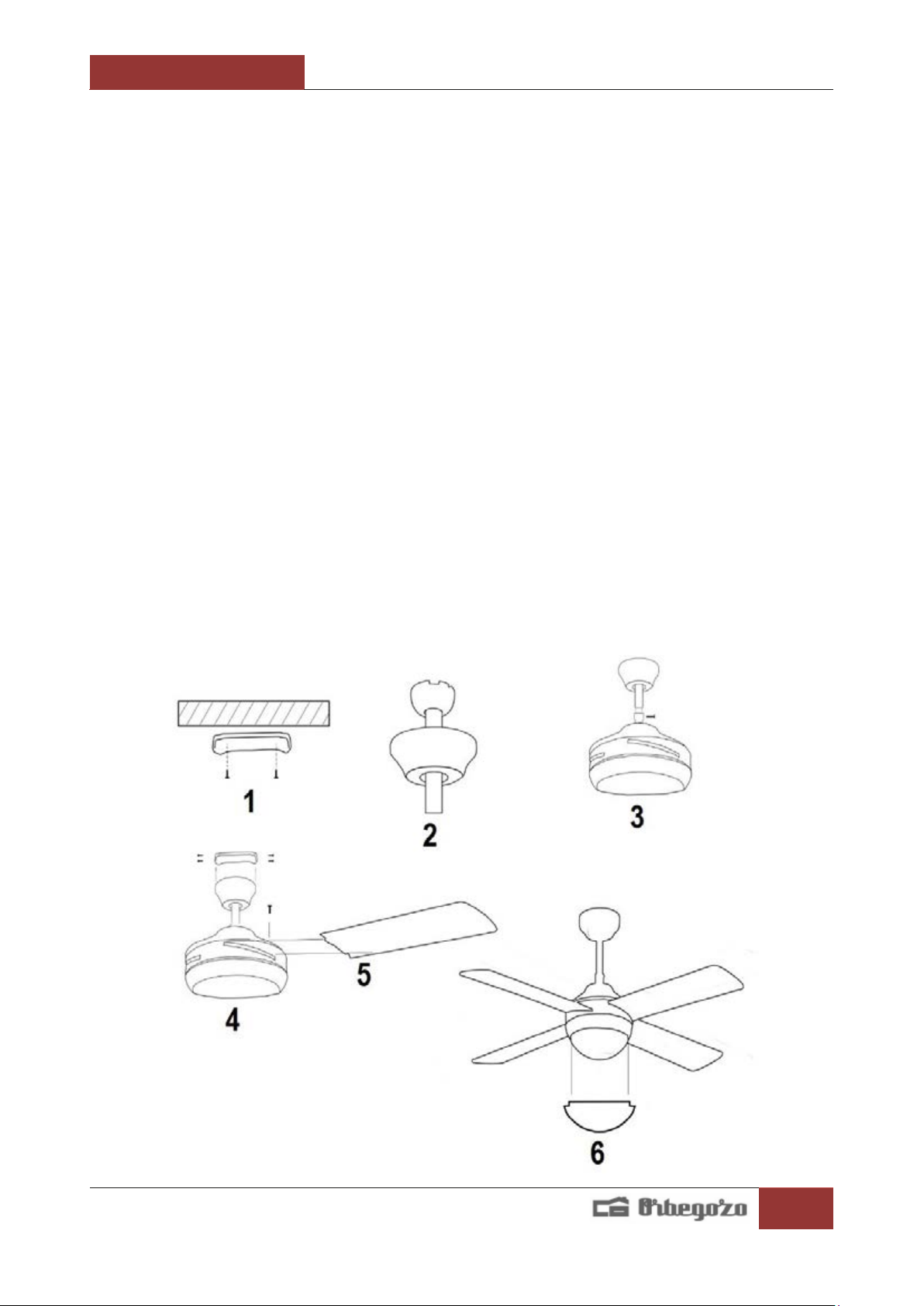

INSTALACIÓN DEL VENTILADOR

1. Colocar el soporte de techo con los dos tornillos y tacos (dependiendo del tipo de

techo)

2. Pase la barra con soporte basculante por el hueco del embellecedor

3. Acople la barra con el embellecedor al motor mediante el pasador con brida y los

tornillos

4. Cuelgue el motor al techo para poder realizar el conexionado eléctrico y coloque el

receptor del mando. Utilice uno de los orificios de la cazoleta para colgar el ventilador

en el gancho de la placa de montaje. Esto le ayudará para conectar los cables eléctricos.

Conecte los cables siguiendo las instrucciones de cableado.

5. Atornille las aspas a la cabeza del motor

6. Instale la tulipa

Realice las conexiones eléctricas según el color de los cables. Use el gancho para poder

colgar el ventilador mientras instala las conexiones.

CPW 02120, CPW 03120

Instalación del transmisor:

Si observa que al poner en funcionamiento el ventilador éste se mueve de manera

irregular, utilice el “kit de balanceo”

IMPORTANTE: Al realizar las conexiones, enrosque fuertemente los hilos de cobre de los

cables a la ficha del soporte del techo.

•Conecte el cable neutro del receptor (blanco) al neutro de la instalación eléctrica del

techo (azul)

•Conecte el cable del receptor negro junto con el cable negro o marrón a la fase de la

instalación eléctrica del techo.

•Conecte el cable de tierra del ventilador (verde y amarillo) al cable de tierra de la

instalación eléctrica del techo.

•Asegúrese de que todos los cables están tapados y no entran en contacto entre ellos

para así evitar el riesgo de descargas eléctricas

FUNCIONAMIENTO DEL VENTILADOR

-Seleccione la velocidad del ventilador presionando el botón de control de

velocidad en el mando a distancia: HI: velocidad alta MED: velocidad media LOW:

velocidad baja OFF: apagado

-El interruptor de la carcasa del motor para controlar la dirección de rotación de

las palas de la hélice controla la dirección del movimiento del aire.

-Precaución: Antes de usar este interruptor de sentido de rotación, apague el

ventilador y asegúrese de que el ventilador deja de rotar para evitar lesionarse y

dañar al motor.

-Cuando hace frío: Presione el interruptor “UP” y las palas dirigirán el aire cálido

atrapado cerca del ventilador hacia abajo por toda la habitación.

-Cuando hace calor: presione el interruptor ”DOWN” y las palas de la hélice

crearán una brisa que distribuirán por la habitación

CPW 02120, CPW 03120

-El encendido o apagado de la luz se controla por medio del botón “ON/OFF” de

la luz (ENCENDIDO/APAGADO) del mando a distancia.

MANDO A DISTANCIA

Use el mando a distancia para cambiar la velocidad del ventilador y para apagar

o encender la luz y el ventilador.

Cambie la pila deslizando en la dirección de la flecha la tapa del compartimento

de las pilas en el mando a distancia, ponga 1 pila A23 12v (Nota: Las pilas no

están incluidas). Ponga la tapa al compartimento de las pilas.

Asegúrese siempre de que el compartimento de las pilas ha quedado bien

cerrado.

No exponga el mando a distancia a luz solar directa

No intente recargar las pilas agotadas. Existen pilas especiales recargables, en

cuyo caso está claramente especificado.

No tire las pilas al fuego, existe riesgo de explosión.

FUNCIONAMIENTO DEL MANDO A DISTANCIA:

Oriente el mando a distancia hacia el sensor de infrarrojos para accionar el ventilador.

ALTA (high): acciona el ventilador a alta velocidad.

MEDIO (med): acciona el ventilador a velocidad media.

BAJA (low): acciona el ventilador a velocidad baja.

STOP (off): apaga el ventilador.

LUZ: on/off: Enciende o apaga la luz del ventilador.

1H, 2H, 4H: programa el funcionamiento del ventilador (pero

no de la luz)1 hora, 2 horas y 4 horas respectivamente. Para

ello, ponga en funcionamiento el ventilador y pulse uno de

estos 3 botones, y al cabo del tiempo seleccionado parará de

funcionar el ventilador (nota: la luz no se puede programar)

:mantener pulsado para activar el wifi.

El mando a distancia funciona con el tipo de pila 2xAAA 1.5V

CPW 02120, CPW 03120

MANTENIMIENTO

Para cambiar bombilla led

Contacte con el servicio técnico.

LIMPIEZA

Limpie con un trapo suave y seco. No utilice nunca estropajos, abrasivos o limpiador

químico.

Evite que la condensación entre en contacto con los componentes eléctricos.

Eliminación del electrodoméstico viejo.

En base a la Norma europea 2012/19/UE de Residuos deaparatos Eléctricos y

Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los

contenedores municipales habituales; tienen que ser recogidos selectivamente

para optimizar la recuperación y reciclado de los componentes y materiales que

los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del

cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la

obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en

relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los

requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.

CPW 02120, CPW 03120

CONTROL WIFI:

La serie CPW de Orbegozo puede ser controlada mediante Wifi a través de nuestra ORBEGOZO APP,

disponible para su descarga en Google Play y en la App Store. Con ella, podrá acceder a todas las

funciones de su aparato desde su teléfono móvil de una manera sencilla e intuitiva.

Para revisar todas las características de este y cualquier otro aparato Orbegozo, así como para acceder a un

vídeo explicativo acerca de la configuración del ventilador con nuestra APP, acceda a www.orbegozo.com y

busque su modelo o escanee el siguiente código QR:

CPW 02120 CPW 03120

Información sobre cómo utilizar la aplicación

Este aparato le permite utilizar el aparato a través de su red WIFI doméstica. Un requisito previo es

una conexión WIFI permanente a su router y la aplicación gratuita “Orbegozo APP”.

Puesta en marcha a través de la aplicación

1. Instale la aplicación “Orbegozo APP”. Cree una cuenta de usuario.

2. Active la función WIFI en su móvil y conéctese a la red inalámbrica.

3. Mantenga pulsado el botón de activación del wifi

4. Entre en la aplicación y selecione “Añadir dispositivo”.

5. Seleccione el dispositivo en la lista o deje que la aplicación detecte el ventilador por si sola.

6. La aplicación se vinculará con el dispositivo y podrá controlarlo desde su móvil.

CPW 02120, CPW 03120

ENGLISH

SAFETY INSTRUCTIONS

Dear Customer, If you follow the recommendations

contained in this Instruction Manual, our appliance

will give you constant high performance and will

remain efficient for many years to come. Read the

operating instructions carefully before putting the

appliance into operation and keep the instructions

including the warranty, the receipt and, if possible,

the box with the internal packing. If you give this

device to other people, please also pass on the

operating instructions.

General Safety Instructions

1.This appliance can be used by children aged from

8 years and above and persons with reduced

physical, sensory or mental capabilities or lack of

experience and knowledge if they have been given

supervision or instruction concerning use of the

appliance in a safe way and understand the

hazards involved. Children must never play with

the appliance. Cleaning and user maintenance

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Orbegozo Ventilateur

Orbegozo

Orbegozo BF 0140 Manuel utilisateur

Orbegozo

Orbegozo SF 0249 Manuel utilisateur

Orbegozo

Orbegozo SF 0244 Manuel utilisateur

Orbegozo

Orbegozo PWS 2046 Manuel utilisateur

Orbegozo

Orbegozo SF 1040 Manuel utilisateur

Orbegozo

Orbegozo BF 0128 Manuel utilisateur

Orbegozo

Orbegozo TWM 1010 Manuel utilisateur

Orbegozo

Orbegozo CP 96160 Manuel utilisateur

Orbegozo

Orbegozo TW 0730 Manuel utilisateur

Orbegozo

Orbegozo PWS 0547 Manuel utilisateur

Orbegozo

Orbegozo CP 91120 Manuel utilisateur

Orbegozo

Orbegozo CP 68132 Manuel utilisateur

Orbegozo

Orbegozo WF 0243 Manuel utilisateur

Orbegozo

Orbegozo CP 75120 Manuel utilisateur

Orbegozo

Orbegozo CPW 01120 Manuel utilisateur

Orbegozo

Orbegozo CC 65085 Manuel utilisateur

Orbegozo

Orbegozo SF 0248 Manuel utilisateur

Orbegozo

Orbegozo WF 0165 Manuel utilisateur

Orbegozo

Orbegozo PWT 3075 Manuel utilisateur

Orbegozo

Orbegozo CP 80142 Manuel utilisateur

Orbegozo

Orbegozo WF 0242 Manuel utilisateur

Orbegozo

Orbegozo SF 0440 Manuel utilisateur

Orbegozo

Orbegozo CP 73132 Manuel utilisateur

Orbegozo

Orbegozo TWM 1000 Manuel utilisateur

Manuels Ventilateur populaires d'autres marques

ELTA FANS

ELTA FANS H03VV-F Manuel utilisateur

Hunter

Hunter 20714 Manuel d'instructions

Emerson

Emerson CARRERA VERANDA CF542ORB00 Manuel utilisateur

Hunter

Hunter Caraway Manuel d'instructions

Panasonic

Panasonic FV-15NLFS1 Manuel utilisateur

Kompernass

Kompernass KH 1150 Manuel utilisateur

VES

VES FALA100/12V/TR Manuel utilisateur

Vertiv

Vertiv Liebert DCD Manuel utilisateur

Westinghouse

Westinghouse GFP Series Manuel utilisateur

Venmar

Venmar KUBIX HRV PLUS Series Manuel utilisateur

Maico

Maico ECR 31 Manuel utilisateur

Sonnenkonig

Sonnenkonig Dinky Manuel utilisateur

S&P

S&P ECOWATT HXBR Manuel utilisateur

Wider

Wider IMP03369BH Manuel utilisateur

Panasonic

Panasonic F-60DHN Manuel utilisateur

Hinkley

Hinkley HIGHLAND Manuel utilisateur

Broan

Broan 766BN Manuel utilisateur

Premium

Premium PFS16022 Instructions de montage
