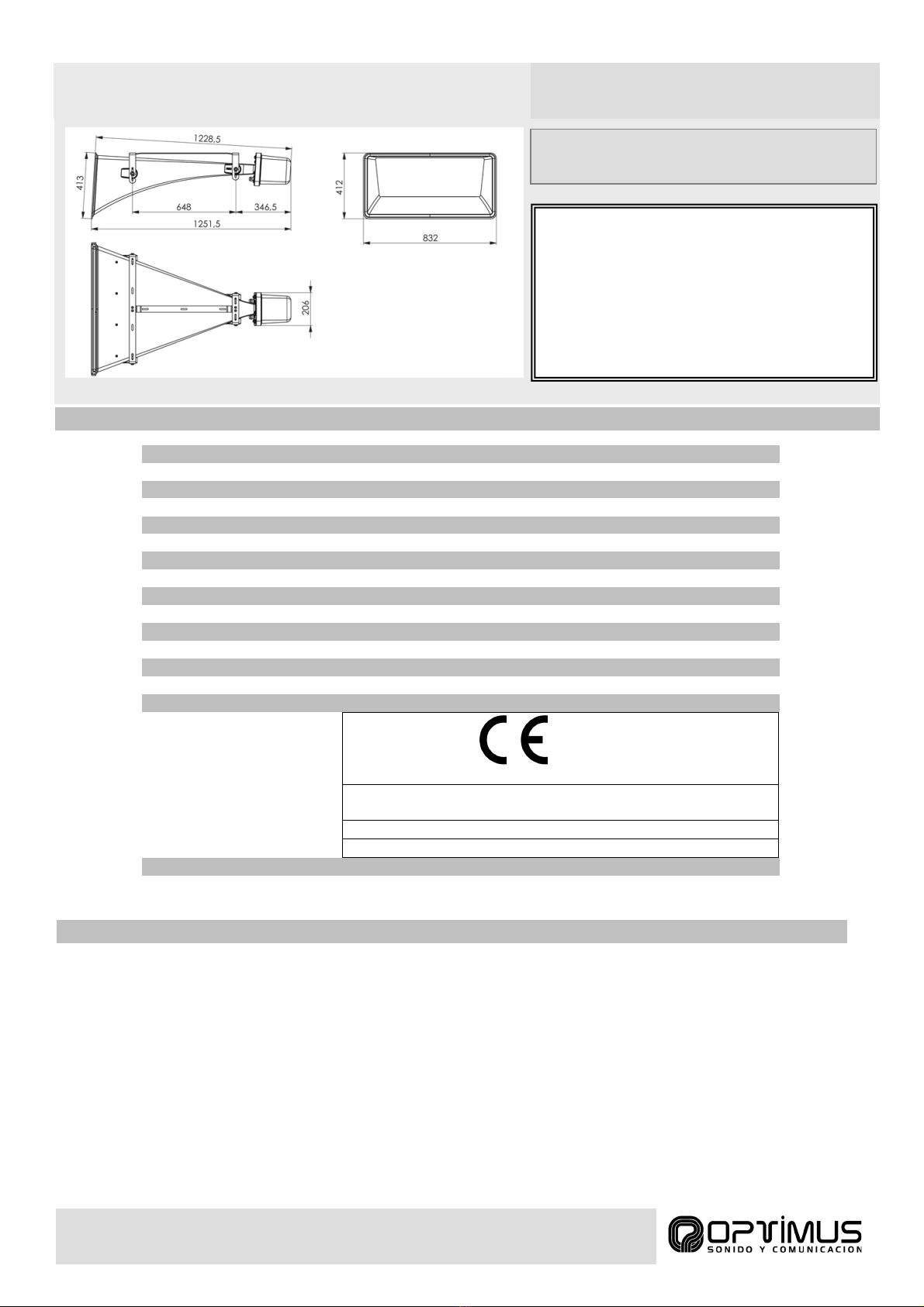

MANUAL DE INSTRUCCIONES

AET-100 Versión 1.0 1/1

AET-100

ATENCION:

. La instalación debe ser realizada por personal técnico

cualificado.

. Conectar en paralelo los altavoces a los terminales de

salida correspondientes del amplificador.

. Asegurarse de que todos los altavoces tengan la

misma polaridad.

. No cambiar la toma del transformador mientras el

altavoz está en funcionamiento.

. No exponer el equipo a fuentes de calor, ni a la llama.

ALTAVOZ DE TUNEL

CARACTERÍSTICAS

- Monte los soportes al techo con el material de fijación adecuado (no incluido).

- Fije el altavoz a los soportes con tornillos M8 x 20 y arandelas M8. Utilice un par de 16 Nm para apretar los tornillos de los soportes.

- Pase el cable del altavoz a través del prensaestopas y conecte el cable al bloque de terminales cerámico de acuerdo con la potencia requerida.

- Coloque la tapa sobre el driver de la bocina y atorníllela con los tornillos M8 x 25 y las arandelas de acero y goma M8.

- El apriete de los tornillos de la cubierta trasera del driver se realiza en 2 pasos: apriete los 8 tornillos con un par de 2,0 Nm. Luego haga otra pasada para verificar que todos

estén 2,0 Nm.

Configuración recomendada de EQ/DSP cuando se utiliza una señal de prueba STIPA con carga máxima: Pasa alto (HP) de 300 Hz a 400 Hz con un slew rate de 12 dB (Butterworth).

Modelo AET-100

Potencia RMS 100V 100 W, 50 W y 25 W

Impedancia 100 Ω, 200 Ωy 400 Ω

Sensibilidad 113 dB SPL a 1 W / 1 m IEC268-5

Presión Acústica 133 dB SPL a 100 W / 1 m IEC268-5

Sensibilidad EN54-24 101 dB SPL a 1 W / 4 m

Rango de frecuencia 280 ~ 9.000 Hz

Respuesta en frecuencia 250 ~ 10.000 Hz

Cobertura 1kHz / 4kHz h=35º v=25º / h=54º v=15º (-6 dB)

Temperatura de trabajo -25ºC ~ +70ºC

Grado de protección IP65

Dimensiones y peso 1228 x 832 x 413 mm, 16 kg

Acabado Plástico (UL 94 V-0), color negro

Montaje Soportes en acero inoxidable (no incluidos)

Selección de potencia Terminales (4-pin)

Normativa EN54

EN 54-24:2008

Ref. No.: DOP_AET-100

ID-Code: A133T54

1438/CPR/xxxx

Loudspeaker for voice alarm systems for fire detection and fire alarm

systems for buildings

Horn speaker, 100W, Type B

CE-Symbol according 93/68EWG

Otros Fusible térmico y terminales cerámicos

Accesorios no incluidos AET-100PH (Anclaje Premium, una pieza)

AET-100EM (Anclaje estándar, cuatro piezas)

GUÍA DE INSTALACIÓN

INSTRUCTION MANUAL

AET-100 Version 1.0 1/1

AET-100

WARNING:

. Installation by qualified personnel only.

. Speakers must be wired in parallel and connected to

the correct line terminals of amplifier.

. Ensure that all speakers have the same polarity with

respect to each other.

. Do not select another tapings if the speaker is in use.

. No naked flame sources, such as lighted candles,

should be placed on the apparatus.

TUNEL SPEAKER

SPECIFICATIONS

- Mount the brackets to the ceiling with suitable fixing material (not included).

- Secure the speaker to the brackets with M8 x 20 screws and M8 washers. Please use a torque of 16 Nm for tightening the screws of the brackets.

- Feed the speaker cable through the PG gland and connect the cable to the ceramic terminal block according to your required power.

- Place the cover on the horn driver and screw it with the screws M8 x 25 and the steel and rubber washers M8.

- Tightening the screws of the rear cover of the horn driver is done in 2 passes: Tighten all 8 screws with a torque of 2.0 Nm. Then retighten to 2.0 Nm again, to check that they all

have the same torque.

Recommended setting of EQ / DSP when using a STIPA test signal at maximum load: High pass (HP) 300 Hz to 400 Hz with 12 dB slew rate (Butterworth).

Model AET-100

Rated Power (RMS) 100 V 100 W, 50 W & 25 W

Impedance 100 Ω, 200 Ω& 400 Ω

Sensitivity 113 dB SPL at 1 W / 1 m IEC268-5

Sound Pressure 133 dB SPL at 100 W / 1 m IEC268-5

Sensitivity EN54-24 101 dB SPL at 1 W / 4 m

Freq. Range 280 ~ 9.000 Hz

Freq. Response 250 ~ 10.000 Hz

Dispersion 1kHz / 4kHz h=35º v=25º / h=54º v=15º (-6 dB)

Operating temperature -25ºC ~ +70ºC

Protection range IP65

Dimension (mm) and weight 1228 x 832 x 413 mm, 16 kg

Finish Plastic (UL 94 V-0), black color

Mounting Stainless steel brackets (not included)

Power selection Terminals (4-pin)

EN54 standard

EN 54-24:2008

Ref. No.: DOP_AET-100

ID-Code: A133T54

1438/CPR/xxxx

Loudspeaker for voice alarm systems for fire detection and fire alarm

systems for buildings

Horn speaker, 100W, Type B

CE-Symbol according 93/68EWG

Other Thermal fuse and ceramic terminals

Accessories (not included) AET-100PH (Premium bracket, single piece)

AET-100EM (Standard bracket, 4 pieces)

INSTALLATION GUIDE
