AMPLIFICADOR

AMPLIFIER

A-065M

Manual de instalación y funcionamiento v1.0

Installation and operating instructions v1.0

A-065M Versión 1.0 Página 1 de 13

-065M Amplificador

INSTRUCCIONES DE SEGURIDAD:

IMPORTANTE:

Los códigos de color de los cables de red son los siguientes:

Si los colores de los cables de red de este aparato no se corresponden con las marcas de sus

terminales de conexión, debe procederse como sigue:

Conectar el cable de color verde y amarillo al terminal marcado con la letra E o con el símbolo

de tierra. Conectar el cable de color azul al terminal negro o marcado con la letra N. Conectar el

cable de color marrón al terminal rojo o marcado con la letra L.

INSTALACIÓN GENERAL

NO PASAR los cables de micrófono cerca de cables telefónicos, de datos o de línea de 100 V.

NO PASAR los cables de línea de 100 V cerca de cables telefónicos, de datos o de baja tensión.

NO SOBREPASAR el 90% de la potencia de salida de los amplificadores cuando se utiliza la

línea de 100 V para avisos.

NO SOBREPASAR el 70% de la potencia de salida de los amplificadores cuando se utiliza la

línea de 100 V para música ambiental a alto volumen.

NO UTILIZAR altavoces exponenciales para música ambiental, excepto si éstos han sido

especialmente diseñados para esta función.

EVITAR empalmes en los cables de micrófono. Si es inevitable, utilizar exclusivamente conectores

blindados de buena calidad, como los XLR.

Utilizar SIEMPRE para distancias largas, micrófonos balanceados de baja impedancia o aislados

de la masa conectados a entradas balanceadas.

Utilizar SIEMPRE un cable doble aislante de calidad equivalente a los de la red de baja tensión

para las conexiones de los altavoces.

ASEGURARSE de que todos los altavoces estén en fase.

ASEGURARSE de que no existe ningún cortocircuito en la línea de altavoces antes de conectarla

al amplificador.

Verde y amarillo Tierra (E)

Azul Neutro (N)

Marrón Positivo (L)

A-065M Versión 1.0 Página 2 de 13

-065M Amplificador

ÍNDICE

1.CARACTERÍSTICAS...................................................................................3

2.DESCRIPCIÓN ............................................................................................4

2.1.Panel frontal.......................................................................................................... 4

2.2.Panel posterior...................................................................................................... 4

3.INSTALACIÓN.............................................................................................5

3.1.Precauciones ........................................................................................................ 5

3.2.Conexión de entradas........................................................................................... 5

3.3.Conexión de salidas de altavoces......................................................................... 6

4.FUNCIONAMIENTO ....................................................................................7

4.1.Control de ganancia de entrada............................................................................ 7

4.2.Prioridad y TEL-PAGING ...................................................................................... 7

4.3.Alimentación Phantom .......................................................................................... 7

4.4.Music on Hold ....................................................................................................... 8

5.DIAGRAMA DE BLOQUES.........................................................................9

6.FUENTE MUSICAL ...................................................................................10

7.ESPECIFICACIONES TÉCNICAS ............................................................11

7.1.Amplificador ........................................................................................................ 11

7.2.Fuente musical.................................................................................................... 12

8.CERTIFICADO DE GARANTÍA.................................................................13

A-065M Versión 1.0 Página 3 de 13

-065M Amplificador

1. CARACTERÍSTICAS

•Tres entradas de micro y dos entradas de línea con conectores XLR, RCA y Jack.

•Amplio rango de nivel de entrada.

•Entrada TEL-PAGING con conexión por regleta, con controles de volumen y activación.

•Tres niveles de prioridad.

•USB MP3 Player, SD card y FM Tuner.

•65 W de potencia RMS.

•Alimentación phantom para los canales de micro.

•Protección por limitación de corriente y protección térmica.

•Instalación en sobremesa o en rack de 19”.

•Controles de tono de dos bandas, agudos y graves.

•Bajo nivel de ruido y distorsión.

•Perfecto para uso comercial e industrial.

A-065M Versión 1.0 Página 4 de 13

-065M Amplificador

2. DESCRIPCIÓN

2.1. Panel frontal

2.2. Panel posterior

1. Conector de alimentación 110~240 Vca.

2. Salidas de altavoces (COM, 4-, 8-, 70 V, 100 V).

3. Salida y control de volumen MOH.

4. Controles de ganancia.

5. Entradas de audio. XLR (CH1), JACK/RCA (CH2 y CH3 MIC/LINE).

6. Interruptor de alimentación Phantom.

7. Interruptor de activación de prioridad.

8. Entrada TEL-PAGING con controles de volumen y nivel de activación.

9. Conector de antena de radio.

1. Volúmenes de los canales de entrada.

2. Controles de tono, agudos y graves.

3. Control de volumen Master.

4. Indicadores de protección, nivel de salida y alimentación.

5. Interruptor de alimentación.

6. Fuente musical. MP3, SD y radio FM.

7. Entrada Auxiliar.

A-065M Versión 1.0 Página 5 de 13

-065M Amplificador

3. INSTALACIÓN

3.1. Precauciones

Antes de empezar, asegúrese que el amplificador está desconectado de la toma de corriente, con

el interruptor de alimentación en posición OFF y todos los controles de volumen al mínimo. En

caso de montaje en rack, no apile los equipos directamente, deje espacio suficiente entre equipos

para asegurar su correcta refrigeración.

3.2. Conexión de entradas

La siguiente figura muestra los pines asignados para el cableado. Las conexiones de entrada RCA

pueden ser usadas para entradas no balanceadas.

A-065M Versión 1.0 Página 6 de 13

-065M Amplificador

3.3. Conexión de salidas de altavoces

Para las conexiones de salida, se recomienda usar cable profesional de alta calidad. A fin de

evitar la posibilidad de cortocircuitos, aísle cualquier parte del cable que pudiese quedar expuesta.

El equipo incluye dos terminales de baja impedancia 4 and 8 , y tos terminales de alta

impedancia 70 V y 100 V. El cableado se muestra en las siguientes figuras.

Nunca use distintos terminales simultáneamente.

A-065M Versión 1.0 Página 7 de 13

-065M Amplificador

4. FUNCIONAMIENTO

4.1. Control de ganancia de entrada

Los canales del 1 al 3 disponen de un control de ganancia que permite ajustar su sensibilidad en

un rango de 44 dB.

4.2. Prioridad y TEL-PAGING

El equipo incluye prioridad por VOX para la entrada TEL-PAGING respecto a todos los canales, y

para la entrada del canal 1 respecto a los canales 2 y 3.

Al activarse la prioridad los canales con prioridad inferior serán silenciados.

Para activarse la prioridad en el canal 1 debe ajustarse el interruptor “TALKOVER” en posición

ON.

El umbral de activación de la entrada TEL-PAGING puede ajustarse mediante el control

“TALKOVER”.

El equipo dispone de tres niveles de prioridad:

1 ÆTEL-PAGING.

2 ÆCH1 (con la prioridad activada)

2 ÆCH1 (sin prioridad activada), CH2 y CH3.

4.3. Alimentación Phantom

El equipo dispone de alimentación Phantom +15 Vcc, seleccionable para el canal 1.

A-065M Versión 1.0 Página 8 de 13

-065M Amplificador

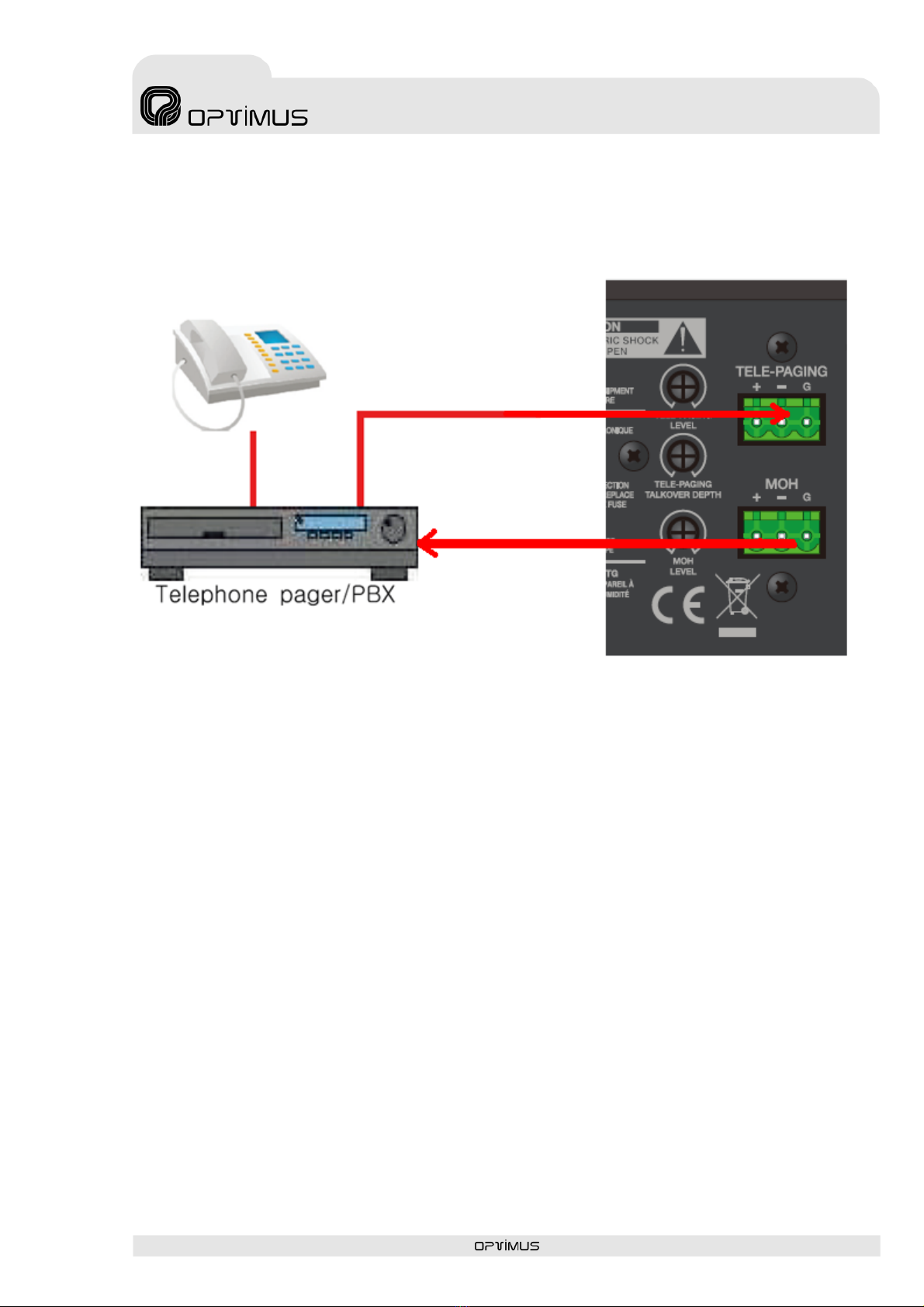

4.4. Music on Hold

Conecte la salida MOH del amplificador a la entrada MOH del equipo externo/PBX. Ajuste el

volumen MOH al nivel deseado. La salida MOH reproducirá el audio de los canales 2 y 3, y el de

la fuente musical interna.

A-065M Versión 1.0 Página 9 de 13

-065M Amplificador

5. DIAGRAMA DE BLOQUES
