Ref. No.SS0131

092001 - MP

SERVICE MANUAL

082001 - MN/MT

D-N5

SPEAKER SYSTEM

D-N5

2 way, Bass Reflex

6ohm

70 W

87 dB/W/m

50Hz - 40kHz

7500Hz

6.1 Liter

12 cm Cone Type

2cm Balanced DomeType

147(W) X 253(H) X 249(D) mm

5-13/16" X 9-15/16" X9-13/16"

2.7 kg, 6.0lbs

1.8m Speaker Cable (2)

Instruction manual (1)

Magnetic Shielding

Type

Impedance

Max imum Input Power

Output sound pressure level

Frequency Response

Crossover Frequency

Cabinet Capacity

Woofer

Tweeter

Dimensions ( W X H X D )

Weight

Accessory

Others

* Specifications and appearance may subject to change for improvement

without prior notice.

D-N5

SPECIFICATIONS

D-N5

INSTRACTION MANUAL

D-N5

INSTRACTION MANUAL

No. DESCRIPTION PART No.

A1 Cabinet ass'y AZ120002-01

A2 Speaker Woofer W1257B

A3 Speaker Tweeter TW2115A

A4 Packing 29-100-060-01

A5 Net ass'y (with Logo-badge) 99-120-026-01

A6 Terminal 10-300-002-01

A7 Rating label 60-001-730-01

A8 Holder WS1023

A9 Network ass'y 67-000-093-01

A10 Duct 31-100-038-01

A11 Paper duct 31-000-034-91

A12 Logo-badge 28135244Y

A13 Screw 4.0 x 20 (for SP unit) 70-024-420-02

NOTE

Cabinet ass'y --- Box + Duct + Paper duct + Absorbent + Network ass'y

D-N5

EXPLODEDVIEW

D-N5

SCHEMATIC DIAGRAM

D-N5

CONTITUTIONVIEW

D-N5

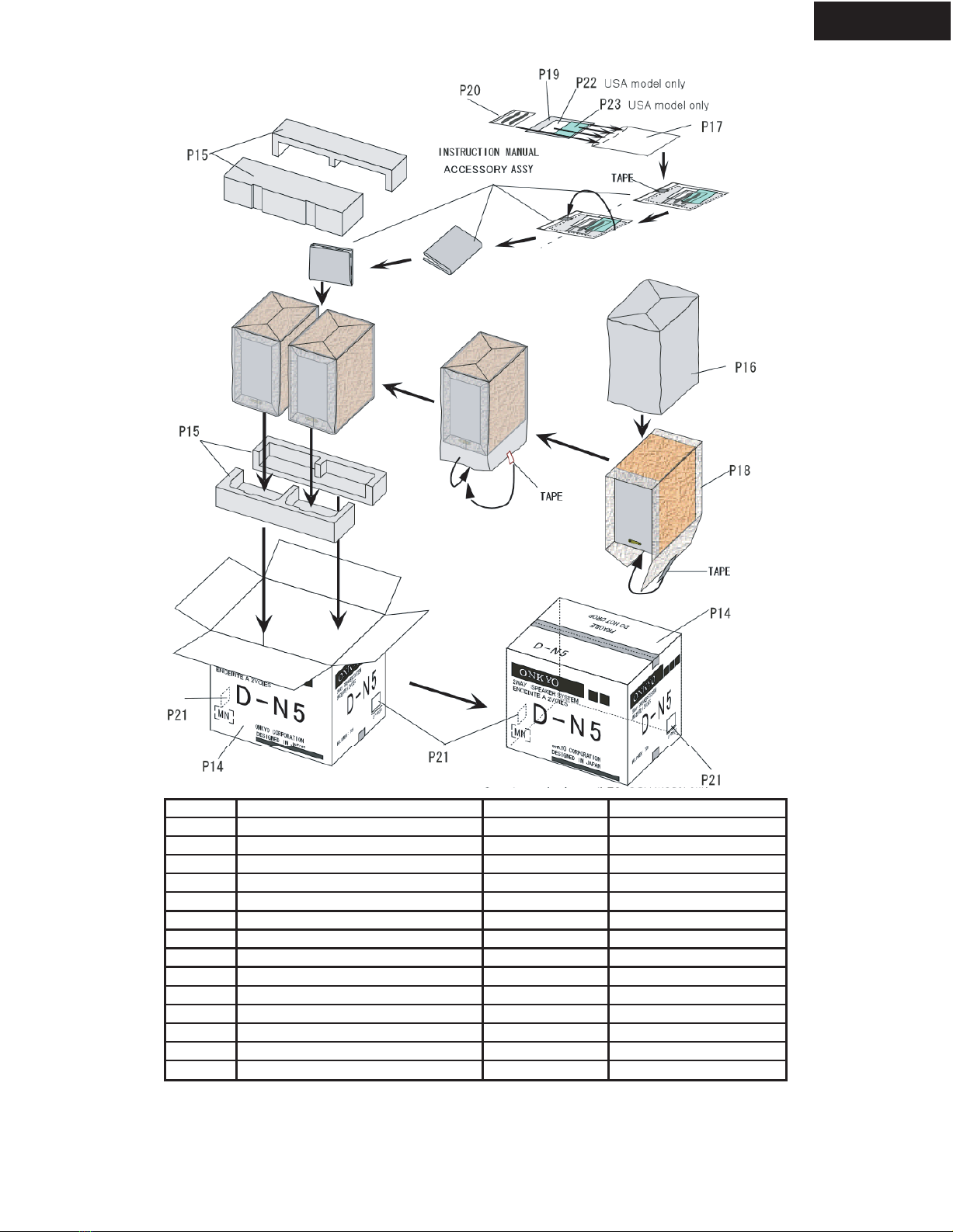

PACKINGVIEW

MN : USA model only

MT : Asian model only

MP : European model only

No. DESCRIPTION PART No. MODEL

P14 Master case 84-001-827-01 MN

P14 Master case 84-001-827-11 MT

P14 Master case 84-001-827-21 MP

P15 Pad 80-000-401-01 MN/MT/MP

P16 Polybag (500 x 500 x 0.015t) 85-000-376-01 MN/MT/MP

P17 Poly bag (250 x 350 x 0.03t) 29100097 MN/MT/MP

P18 Protection sheet (300 x 880 x 1t) 85-000-307-41 MN/MT/MP

P19 Instruction manual 87-000-846-01 MN/MP

P19 Instruction manual 87-000-847-01 MT

P20 Speaker cable 62-000-378-01 MN/MT/MP

P21 Bar code label (UPC) 89-000-341-01 MN

P21 Bar code label (EAN) 89-000-342-01 MT/MP

P22 Warranty card E 29365083A MN

P23 Sheet (ONKYO) 29365866 MN

D-N5

http://www.onkyo.co.jp/

HOMEPAGE

ONKYO U.S.A. CORPORATION

18 Park Way, Upper Saddle River, N.J. 07458, U.S.A.

Tel: 201-785-2600 Fax: 201-785-2650 E-mail: [email protected]

ONKYO EUROPE ELECTRONICS GmbH

Industriestrasse 20, 82110 Germering, GERMANY

Tel: 089-849-320 Fax: 089-849-3265 E-mail: [email protected]

Sales & Product Planning Div. : 2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN

Tel: 072-831-8111 Fax: 072-833-5222

ONKYO CORPORATION
