MC873 and ES8473

Rear Exit Paper Jamming

DESCRIPTION:

If the post of the ‘Rear Paper Guide’ is not properly inserted into the hole of the ‘Rear Beam

Plate’, it could result in rear exit paper jams.

1. How to detect a misaligned post:

Open rear exit tray ‘F’ on rear of MFP.

Back of MFP

Good position

Post

Bad position

The left and right gap are different.

Post

Rear Plate Beam

Rear Paper Guide

Cross Section Views

Page 2of 4

2. The cause of the paper jams when a post is misaligned:

3. How to reposition the post

Step 1: Loosen the two screws on the "Rear-Cover".

Rear Plate Beam

Rear Paper Guide

Paper Path Separator

Good position

Bad position

If the post of the Rear Paper Guide is not properly

inserted into the hole of the Rear Plate Beam the Rear

Paper Guide bends into the path of the paper.

Rear-Cover

Right screw

Left screw

Page 3of 4

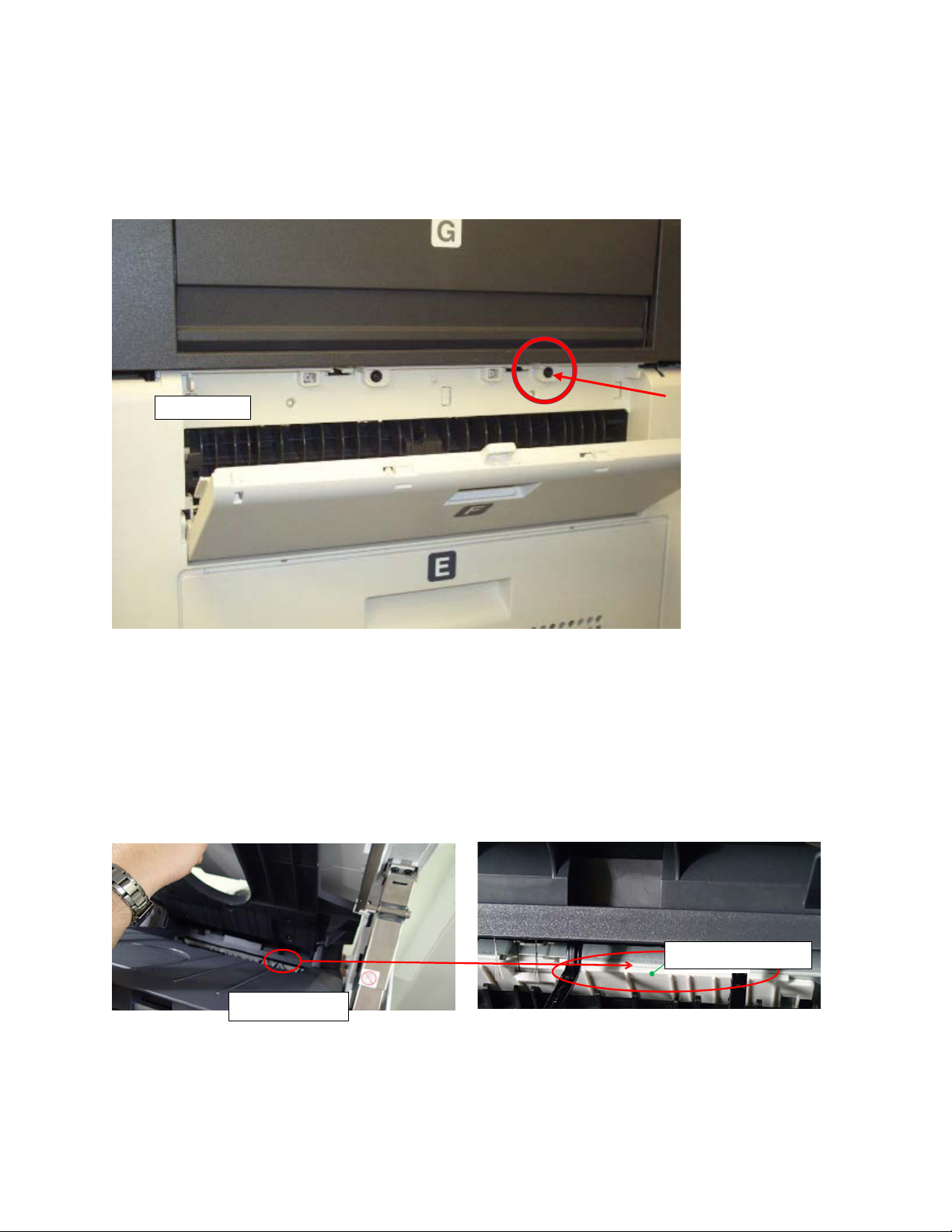

Step 2:

1) Put your fingers on the backside of rear cover and move the left post of the ‘Rear Paper

Guide’ to the proper position within the ‘Rear Plate Beam’ hole. (See page one of this

document for proper positioning)

2) With your fingers still on the backside, tighten the left screw. (Otherwise the post may move

out of the proper position again.)

Step 3: Ensure the right post is also properly positioned.

Position the post

Tighten screw

Page 4of 4

Step 4: With your fingers on the backside, tighten the right screw. (Otherwise the post may

move out of the proper position.)

Step 5: Open the Top-Cover and confirm that the ‘Rear Paper Guide’ is not bent into the paper path.

Rear Cover

Top cover open

Rear Paper Guide
