NuTone Heat-A-Vent 605RP Mode d’emploi

1. Turn oft power to unit.

LIGHT

LENS

(units with

lights - only)

2.

Remove light lens and fight reflector (units with fights

- only).

3.

Remove grille from housing.

LY

I

,

V

5. Install new scroll band into housing. Insert tab on

scroll band into hole in housing and secure with two

(2) screws provided.

GRILLE

I



LIGHT

REFLECTOR

(units with

lights - only)

Fan Assembly Replacement Instructions

(For use only with Models 605RP, 665RP, 668RP)

Your existing fan assembly is no longer available. It has been replaced with the parts supplied.

For future reference - please attach this page to your existing instruction manual.

Remove Existing Fan Assembly.



Install New Fan Assembly.

SCREWS

4. Unplug motor and remove two (2) screws holding tan.

assembly in place. Remove fan assembly from housing.

CAUTION: Hold fan assembly securely when remov-

ing screws - to keep assembly from falling.

6.

Install new fan assembly into housing and secure

with three (3) screws provided.

7.

Plug motor into receptacle shown.

8.

Replace grille, (light reflector and light lens).

9.

Turn on power and check operation.

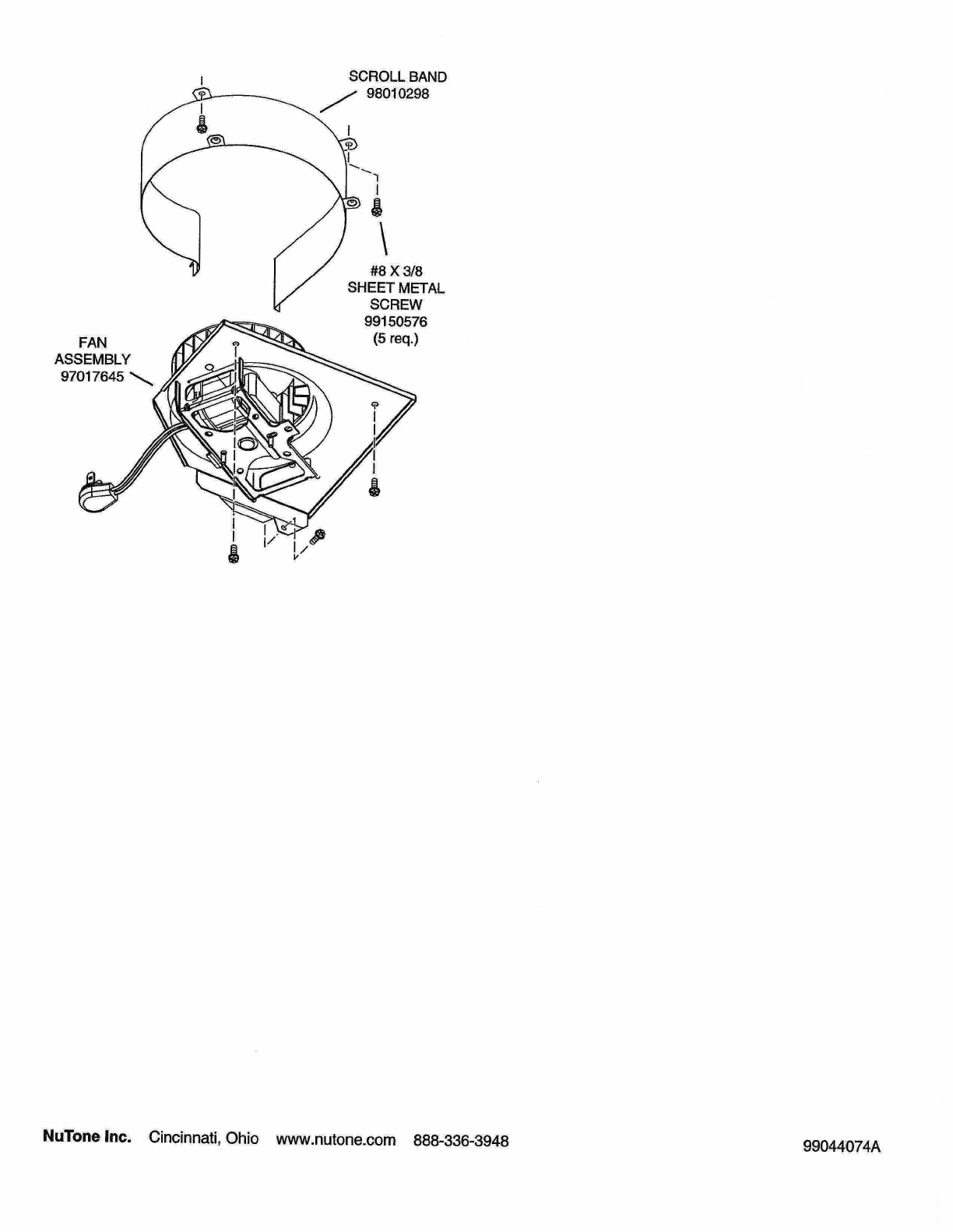

cI

-

OLL BAND

3010298

8 X 3/8

ET METAL

CREW

99150576

(5 req.)

FAN

ASSEMBLY

97017645

NuTone Inc.

Cincinnati, Ohio www.nutone.com

888-336-3948



99044074A
