Short Circuit Isolators

All M700 series modules are provided with short circuit monitoring and isolators on the intelligent

loop. If required the isolators may be wired out of the loop to facilitate the use of the modules on

high current loaded loops, for example if sounders are used. To achieve this, the loop out positive

should be wired to terminal 5 rather than terminal 2. See the relevant wiring diagram for details.

M710 SINGLE CHANNEL INPUT MODULE

Provides single channel monitoring of normally open contact fire alarm and supervisory devices.

The M710 has a single tri-colour green/red/yellow LED, which can be set by panel command to

pulse green each time the module is polled. In case of an alarm the panel can switch the red

indicator on continuously. TheYellow LED is controlled by the module and blinks to indicate an

open circuit on the input circuit. This fault indication is overridden by a panel command to turn the

red LED on.

M710Wiring

See figure 3 for wiring details.

M720 DUAL CHANNEL INPUT MODULE

The M720 is a dual channel module used for the monitoring of normally open contact fire alarm

and supervisory devices.

It has two tri-colour LED's, one referring to each channel. Each LED can be set by panel

command to pulse green each time the module channel is polled. In case of an alarm the panel

can switch the red indicator on continuously. TheYellow LED is controlled by the module and

blinks to indicate an open circuit on the input circuit. This fault indication is always overridden by

a panel command to turn the red LED on.

M720Wiring

See figure 3 for wiring details.

M721 DUAL INPUT,SINGLE OUTPUT MODULE

This module provides dual channel monitoring of normally open contact fire alarm and

supervisory devices, and also provides single pole changeover contacts for the control of auxiliary

devices such as fire shutters.

Three tri-colour LED's are provided to indicate the status of each channel.

LED's A and B refer to the two input channels. Each LED can be set by panel command to pulse

green each time the module channel is polled. In case of an alarm the panel can switch the red

indicator on continuously.

LED C refers to the output channel. The LED can be set by panel command to pulse green each

time the channel is polled. The LED will be switched continuously on Green by command from

the control panel when the relay contacts are in the energised state.

The M721 relay contact ratings are 30VDC, 2A or 30VAC, 0.5A (Resistive load).

M721Wiring

See figure 4 for wiring details

This manual is intended as a quick reference installation guide. Please refer to the control panel

manufacturers installation manual for detailed system information

GENERAL INFORMATION

The M700 series of modules are a family of microprocessor controlled interface devices

permitting the monitoring and/or control of auxiliary devices.

SPECIFICATIONS

Operating Voltage Range 15 to 30VDC (Min 17.5VDC to ensure LED operation)

Maximum Standby Current (µA) M710 M720 M721

No Communications 310 340 340

Comm. LED blink enabled - 5 sec 510 600 660

Read 16 sec. LED blink 8 sec 410 440 440

LED Current (Red) 2.2mA

LED Current (Yellow) 8.8mA

Maximum rated continuous current with the switch closed (Icmax) 1A

Maximum rated switching current (under short circuit) (Is max) 1A

Maximum leakage current (IL max) with the switch open (isolated state) 15mA

Maximum series impedance with the switch closed (Zcmax) 130 m ohm at 15Vdc

Operating Temperature -20°C to 60°C

Humidity 5% to 95% Relative Humidity

Module Dimensions 93mm(H) x 94mm(W) x 23mm(D)

Surface Mount Box Dimensions 132mm(H) x 137mm(W) x 40mm(D)

Weight (Module Only) 110 g

Weight (Module and M200E-SMB) 252 g

Maximum Wire Gauge 2.5mm²

INSTALLATION

Note: These modules must only be connected to control panels using compatible proprietary

analogue addressable communication protocols for monitoring and control.

M700 series modules can be mounted in several ways (See figure 1):

1. An M200E-SMB custom low profile surface-mounting box.

2. An M200E-DIN Adaptor allows mounting onto standard 35mm x 7.5mm "Top Hat" DIN rail.

3. An M200E-PMB Panel Mount Bracket allows the module to be mounted directly into a panel.

Wiring to all series M700 modules is via plug in type terminals capable of supporting conductors

up to 2.5mm²

CAUTION

Disconnect loop power before installing modules or sensors

The module address is selected by means of rotary decade address switches (see figure 2).

These can be accessed either from the front or the top of the module. A screwdriver should be

used to rotate the wheels to select the desired address, either from the front, or the top of the

module.

For modules having more than one channel, the address selected will refer to the first input

channel, the module will automatically assign the next one or two addresses as appropriate to the

second input channel and output channel. As a result, address 159 will be invalid for dual channel

modules, and addresses 158 and 159 are invalid for three channel modules. If these addresses

are selected, no response will be seen from the module. Note: Some control panels are only able

to use 99 addresses. If this is the case, 99 will be invalid for dual channel modules, and addresses

98 and 99 are invalid for three channel modules.

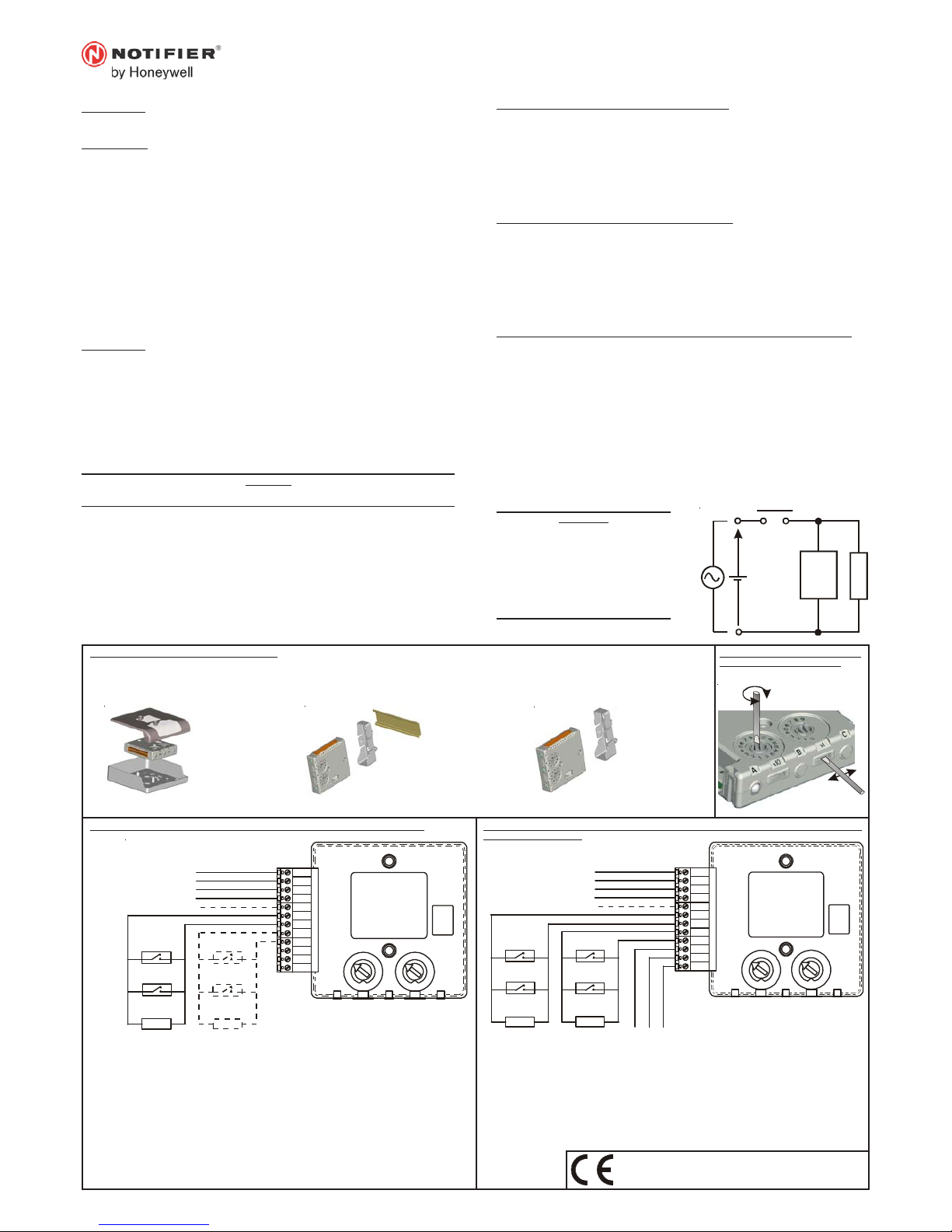

INSTALLATION INSTRUCTIONS FOR

M710 / M720 INPUT MODULES AND

M721 INPUT / OUTPUT MODULE

WARNING:

When switching inductive loads, in order

to protect the module from surges

caused by back emf as the load is

switched, it is important to protect the

relay contacts.

A diode with a reverse breakdown voltage

of at least ten times the circuit voltage (dc

applications only), or a varistor (ac or dc

applications) should be connected across

the load.

DIODE

(DC

ONLY)

VARISTOR

CONTACT

LOAD

M200E-SMB Surface Mount Box

FIGURE 1: MODULE MOUNTING METHODS

Surface Mount Box

Base is affixed to

mounting surface, and

then the module and

cover are screwed

onto the base using the

two screws supplied.

Push Module into

adaptor Bracket until it

clips into place.

Locate top clip over

DIN rail and rotate

bottom down to clip

into place.

To Remove, lift up,

then rotate top away

from the rail.

COVER

BOTTOM

TOP

M200E-DIN DIN Rail Bracket

BASE BOX

MODULE

M200E-PMB Panel Mount Bracket

Adaptor bracket is

mounted directly into

panel using 2 x M4

Pan head screws.

Module is pushed into

adaptor until it clips

into place.

FIGURE 3: M710 SINGLE INPUT AND M720 DUAL INPUT MODULE WIRING

FIGURE 2: ROTARY DECADE

ADDRESS SWITCHES

M200-EOL-R

(SEE NOTES 2)

LOOP OUTPUT

LOOP INPUT

LOOP OUTPUT (SEE NOTES 1)

Notes:

1 If short circuit isolation is not required, loop output+ should be wired to terminal 5 and not

2. Terminal 5 is internally connected to terminal 4.

2 The dashed line circuit connected to terminals 8 and 9 should only be used with the M720.

There are no connections to these terminals on the M710.

3 Provided the control panel is compatible, short circuit monitoring of the input circuit may

be possible. An 18KΩresistor should be wired in series with each device switch being

monitored.

M200-EOL-R

FIGURE 4: M721 DUAL INPUT SINGLE OUTPUT MODULE WIRING

M200-EOL-R M200-EOL-R

Notes:

1 If short circuit isolation is not required, loop output+ should be wired to terminal 5 and not 2.

Terminal 5 is internally connected to terminal 4.

2 Provided the control panel is compatible, short circuit fault monitoring of the input circuit may

be possible. An 18KΩ resistor should be wired in series with each device switch being

monitored.

NC C NO

RELAY CONTACT RATING:

30VDC 2A OR 30VAC, 0.5A

RESISTIVE LOAD

LOOP OUTPUT

LOOP INPUT

LOOP OUTPUT (SEE NOTES 1)
