Notifier AFP-200 Manuel utilisateur

Document 50422 Rev A1 04/30/03 1

12 Clintonville Road, Northford, CT 06472

(203) 484-7161 Fax: (203) 484-7118

AFP-200

Door, Backbox, & Dress Panel Assembly

P/N 50422:A1 04/30/2003 ECN 02-623

Assembly

AFP-200 Door, Backbox, and

Dress Panel Assembly

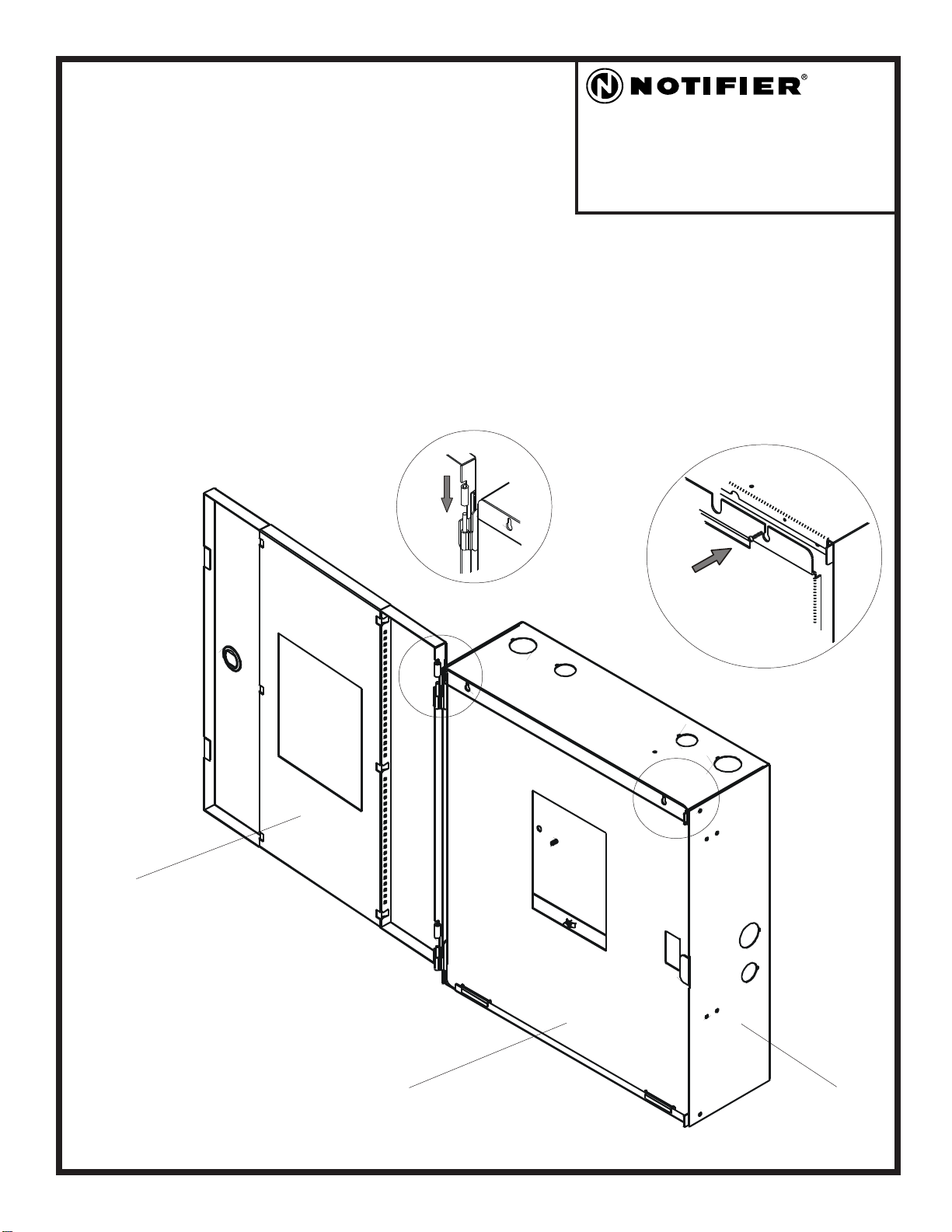

Carefully unpack the door, backbox, and dress panel and check for shipping damage. The AFP-200 door, backbox, and dress

panel should be assembled as shown in the drawing below. Refer to the following page for backbox dimensions.

The cabinet should be mounted in a clean, dry, vibration-free area where extreme temperatures are not encountered. The area

should be readily accessible with sufficient room to easily install and maintain the panel. Locate the top of the cabinet

approximately five feet above the floor with the hinge mounting on the left. For more information on installation of the AFP-

200, refer to the AFP-200 Analog Fire Panel Instruction Manual, Notifier Document 15511.

Backbox

Door

Dress Panel

www.PDF-Zoo.com

firealarmresources.com

2Document 50422 Rev A1 04/30/03

AFP-200 Backbox Mounting Dimensions

12.50in. (31.75 cm.)

9.00 in.

(22.86 cm.)

1.00 in.

(2.54 cm.)

0.250 in. Ø (0.635 cm.)

14.50 in. (36.83 cm.)

16.00 in.

(40.64 cm.)

0.500 in.

(1.270 cm.)

0.250in.

(0.635 cm.)

0.500 in.

(1.270 cm.)

1.00 in.

(2.54 cm.)

www.PDF-Zoo.com

firealarmresources.com
