Nikon COOLPIX 4300 Mode d'emploi

作成承認印配布許可印

Printed in Japan February 2003

Recycled paper

再生紙を使用しています

VAA12901-R.3594.A

REPAIR MANUAL

J:VAA12901 SV / BG

VAA12911 BK / BG

U:VAA12902 SV / GR

EP:VAA12903 SV / BG

VAA12913 BK / BG

EN:VAA12904 SV / BG

Body color/Grip color

SV(Silver),BK(Black)/BG(Bule-Gray),GR(Green)

VAA11801-R.3578.A

- E4300 -

SPECIFICATIONS　･････････････････････････････････････････････････････････････

DISASSEMBLING

WARNING / NOTES, REAR COVER/FRONT COVER ･･････････････････････････････････

DISCHARGE ELECTRICITY FROM THE MAIN CAPACITOR ･･････････････････････････

BATTERY HOLDER, LCD ････････････････････････････････････････････････････････

　　SY-1 PCB / TB-1 PCB, ST-1 PCB / MONITOR HOLDER　･･････････････････････････････　　

　　LENS UNIT, FINDER UNIT　･･････････････････････････････････････････････････････

ASSEMBLY

　　FINDER UNIT, LENS UNIT　･･････････････････････････････････････････････････････

　　LENS UNIT / CA-1 PCB, ST-1 PCB / MONITOR HOLDER　････････････････････････････

　　SY-1 PCB / TB-1 PCB, BATTERY HOLDER, LCD　･･･････････････････････････････････

　　Location where the Grease should be applied of the Card cover and Front cover　･････････････

　　REAR COVER/FRONT COVER　･･････････････････････････････････････････････････

　　Location of each board , Location of each lead wires part1　･･････････････････････････････

　　Location of each lead wires part 2　･･････････････････････････････････････････････････

ADJUSTMENT　･････････････････････････････････････････････････････････････

DISCRIPTION OF CIRCUIT　･････････････････････････････････････････････････････

ELECTRICITY

　　OVERALL WIRING　･･･････････････････････････････････････････････････････････

OVERALL BLOCK DIAGRAM　･･････････････････････････････････････････････････

　　CA-1(CCD)BLOCK DIAGRAM　･････････････････････････････････････････････････

　　CA-1(Lens)BLOCK DIAGRAM　･････････････････････････････････････････････････

　　CA-1BLOCK DIAGRAM　･･････････････････････････････････････････････････････

　　SY-1 BLOCK DIAGRAM　･･････････････････････････････････････････････････････

　　ST-1 BLOCK DIAGRAM　･･････････････････････････････････････････････････････

　　ST-1CIRCUIT DIAGRAM　･･･････････････････････････････････････････････････････

INSPECTION STANDARD　･･････････････････････････････････････････････････････

TOOL LIST　･･･････････････････････････････････････････････････････････････････

　　Ｍ１－Ｍ２

　　　　　Ｄ１

　　　　　Ｄ 2

　　Ｄ２

　　　　　Ｄ 3

　　　　　Ｄ 4

　　　　　Ａ１

　　　　　Ａ２

　　Ａ３

　　　　　Ａ４

　　　　　Ａ５

　　　　　Ａ６

　Ａ７－Ａ１６

　　Ｅ１－Ｅ７

　　　　　Ｅ８

　　　　　Ｅ９

　　　　Ｅ１０

　　　　Ｅ１１

　　　　Ｅ１２

　　　　Ｅ１３

　　　　Ｅ１４

　　　　Ｅ１５

　　Ｒ１－Ｒ５

　　Ｔ１－Ｔ３

VAA12901-R.3594.A

- M1 ･E4300 -

Specications

Type E4300 digital camera

Effective pixels 4.0 million

CCD 1/1.8-inch high-density CCD; total pixels: 4.13 million

Image size (pixels) • 2272 x 1704 • 1280 x 960

• 2048 x 1536 • 1024 x 768

• 1600 x 1200 • 640 x 480

Four Small Picture sizes selectable (640 x 480, 320 x 240, 160 x 120

or 96 x 72 pixels)

Lens

Focal length

f/-number

Construction

• 3x Zoom Nikkor

• F = 8-24 mm (35 mm [135] camera format equivalent: 38-114 mm)

• f/2.8-f/4.9

• Nine elements in eight groups

Digital zoom 4.0x

Autofocus (AF)

Focus range measured

from lens)

Focus-area selection

Contrast-detect through-the-lens (TTL) AF

• 30 cm (1 ft.)-∞ at widest angle (W), 60 cm (2 ft.)-∞ at telephoto (T)

• Macro mode (Autofocus): 4 cm (1.6 in.)-∞ at widest angle (W), 30 cm (1 ft.)-

∞ at telephoto (T)

Five-area multi AF and spot AF available

Viewfinder

Frame coverage

Real-image zoom optical viewfinder with LED indication

Approximately 80%

Monitor

Frame coverage

1.5-inch 110,000-dot, low-temperature polysilicon TFT LCD with brightness

adjustment

Approximately 97% vertical and 97% horizontal

Storage

Media

File system

File format

Type I CompactFlash™ (CF) cards

Compliant with Design rule for Camera File systems (DCF), Exif 2.2, Digital

Print-Order Format (DPOF)

Compressed: JPEG-baseline-compliant; (FINE-, NORMAL-, and BASIC-

quality images)

Uncompresses: TIFF-RGB (HI-quality images)

Movies: QuickTime

Exposure

Metering

Exposure control

Range

(ISO equivalent)

Four-mode through-the-lens (TTL) metering

• 256-segment Matrix • Center-Weighted

• Spot • AF Spot

Programmed auto, manual, exposure compensation (–2.0 - +2.0 EV in steps of

1/3 EV), autoexposure bracketing, AE lock

• W: EV –3 to +15

• T: EV –1.4 to +16.6

Shutter

Speed

Mechanical and charge-coupled electronic shutter

8-1/1000 sec.; Bulb (up to 60 sec. in M mode)

VAA12901-R.3594.A

- M2 ･E4300 -

Aperture

Range

Electronically controlled preset aperture

Two steps (f/2.8 and f/7.6 [W])

Sensitivity ISO equivalent approximately 100, 200, 400 or Auto

Self-timer Ten- or three-second duration

Built-in Speedlight

Range

Sync method

Equipped with automatic pop-up

W: 0.4 to 3.7 m (1.3 to 12.1 ft.)

T: 0.4 to 2.3 m (1.3 to 7.5 ft.)

Automatic sync control

Interface USB

Video output User can choose from NTSC and PAL

I/O terminals • DC input

• Data output (USB)

Power sources • Rechargeable Nikon EN-EL1 lithium-ion battery (supplied) or six-volt 2CR5

(DL245) lithium battery (available separately)

• EH-21 AC adapter/battery charger (available separately)

• EH-53 AC adapter (available separately)

Battery life

(EN-EL1)

Approximately 90 minutes (as measured at room temperature [20°C/68°F]

under standard Nikon test conditions: zoom adjusted with each shot, flash used

in approximately one third of photographs, image quality set to NORMAL,

image size 2272 x 1704)

Tripod socket 1/4 (ISO1222)

Dimensions

(W x H x D)

95 x 69 x 52 mm (3.7 x 2.7 x 2.0 in.)

Weight Approximately 225 g (7.9 oz.) without battery and memory card

Operating environment

Temperature

Humidity

0 - 40°C (32 – 104°F)

Under 85% (no condensation)

VAA12901-R.3594.A

- D1 ･E4300 -

DISASSEMBLY　

REAR COVER, FRONT COVER

Battery cover

①①

①

②

④

FPC ③

FPC ⑤

Front cover

Back cover













Notes:

① Remove the battery prior to disassembly.

② During disassembly, make a note of the routing of the cords, which screws are

mounted in which parts, etc.

③ Electrical parts must be grounded since they are easily damaged by static.

• Open the battery cover.

• Remove the 6 pieces of the screws ①(M1.7×4).

• Remove the 5 pieces of the screws ②(M1.7×4.5).

• Lift up the front cover by setting up from the bottom side.

• Remove the hook as pushing the section shown in the diagram with your nger, and then remove the back

cover.

• Disconnect the FPC ③ connector.

• Remove the stand ④ while carefully removing the front cover.

Then disconnect the FPC ⑤ from the connector.

VAA12901-R.3594.A

- D2 ･E4300 -

• Remove the 2 pieces of screws ①(M1.7×4).

• Remove the 2 pieces of connectors ②, and then remove the battery holder.

• Remove the screw ③(M1.7×4), and then remove the TB-1 board ④.

• Disconnect the FPC ⑤ form the connector.

• Remove the connector ⑥.

• Remove the LCD .

DISCHARGE ELECTRICITY FROM THE MAIN CAPACITOR

BATTERY HOLDER , LCD

2KΩ/5W

Main

capacitor

①

②

③

⑤

⑥

LCD

Battery

holder











VAA12901-R.3594.A

- D3 ･E4300 -

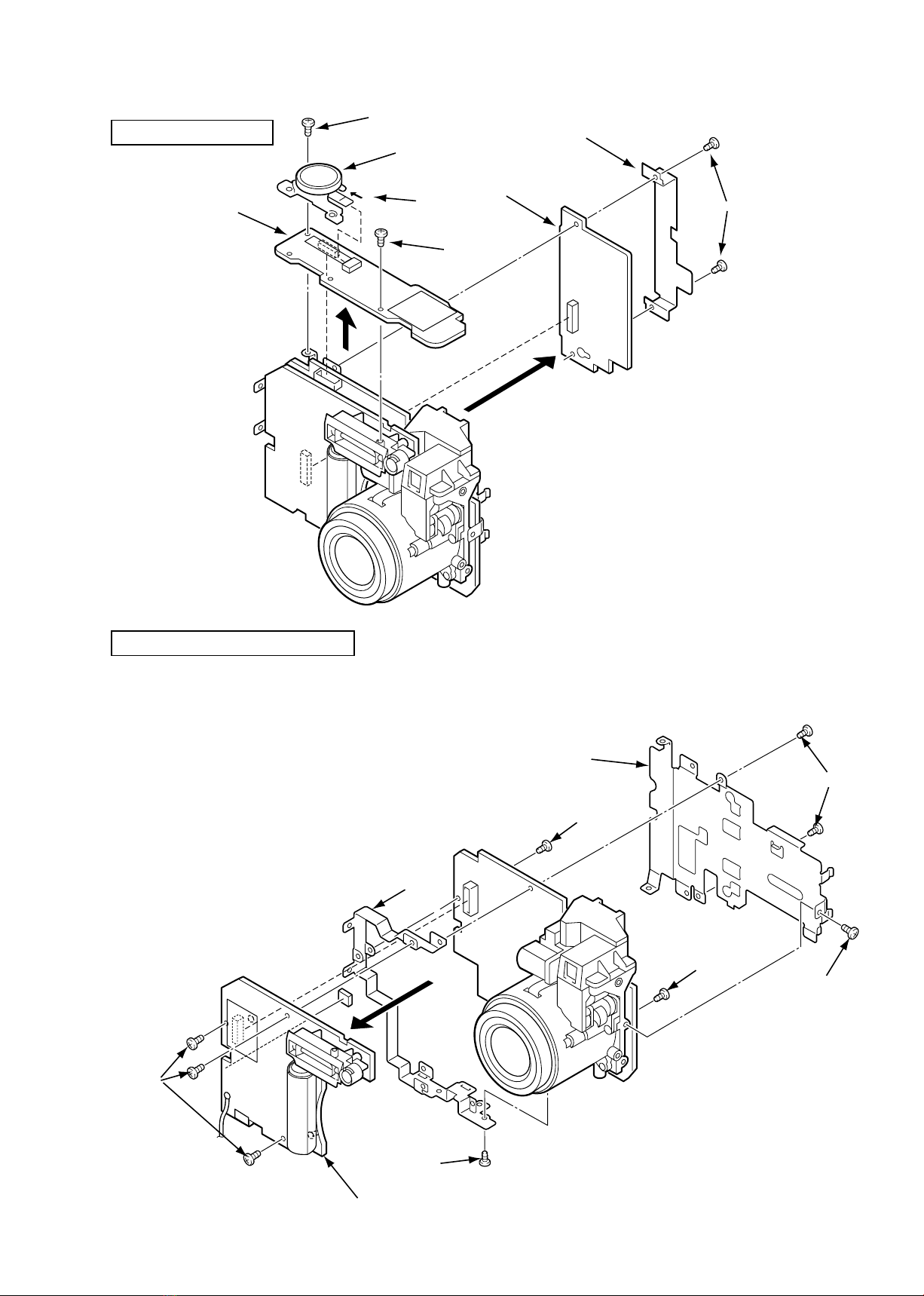

• Remove the 3 pieces of the screws ①(M1.7×2.5), and then remove the ST-1 PCB.

• Remove the 2 pieces of the screws ②(M1.7×2.5) and the screws ③(M1.7×3)

to remove the monitor holder.

• Remove the 2 pieces of the screws ④(M1.7×2.5)

and the screws ⑤(M1.7×3) to remove

the main holder.

①

②

ST-1 PCB

③

Monitor holder

④

⑤

Main holder

④

①

②

③

④

SY-1 PCB

Card holder

TB-1 PCB

• Remove the 2 pieces of the screws ①(M1.7×2.5)

• Disconnect the FPC ② from the SY-1 PCB,

and then remove the control dial unit ③.

• Remove the 2 pieces of the screws ④(M1.7×4),

and them remove the SY-1 PCB.

• Remove the 2 pieces of the screws ⑤(M1.7×3),

and them remove the card holder.

• Remove the TB-1 PCB.

SY-1 PCB / TB-1 PCB

ST-1 PCB / MONITOR HOLDER

⑤

VAA12901-R.3594.A

- D4 ･E4300 -

• Remove the 3 pieces of the screws ①(M1.7×4).

• Remove the nder unit while carefully removing the lens unit.

LENS UNIT

• Disconnect the FPC ① from the connector.

• Remove the 2 pieces of the screws ②(M1.7×6) to

remove the lens assemble.

• Remove the soldering bridge of the CCD and

screw ③(M1.7×2.5)to remove the CCD from

the CA-1 PCB.

FPC ①

CA-1 PCB

②

③

FINDER UNIT

①

Finder unit

Lens unit

VAA12901-R.3594.A

- D5 ･E4300 -

LENS - BARREL

・ Remove the shutter FPC from the connector.

・ Remove the screw ①（Ｍ 1.7×4） and

the screw ②（Ｍ 1.7×3).

・ Uncover the zoom gear cover ③.

・Remove the 3 screws ①（Ｍ 1.7×4）.

・Lift up slowly the 1 and 2 lens group unit ②

to detach.

・Remove the gears ①②③④⑤ .

・Remove the spring of the 3rd

lens group frame ⑥.

・Insert the driver into the slot of

the AF motor shaft and turn it

clockwise to remove the 3rd

lens group frame ⑦ and the

AF nut ⑧.

Shutter FPC

①

②

①

③

AF motor shaft

⑥

⑤

④

③

①

②

⑧

⑦

②

VAA12901-R.3594.A

-A0-1 ･E4300 -

・Re-assemble the gears in the order

of ④,③,②,① and ⑤.

・Attach the AF nut ⑧ to the 3rd

lens frame ⑦. Then insert the

driver into the slot of the AF motor

shaft ⑩ and turn counterclockwise

and re-assemble the 3rd lens frame

⑦ to the master frame ⑨.

・Hook the spring ⑥ on the 3rd lens

group frame ⑦ and the master

frame ⑨.

To prevent the spring from coming

off, apply a little of the Screw Lock

to the hook (on both sides).

LENS - BARREL

２ｍｍ

Insert the driver into the slot of the AF motor shaft and turn it.

・Re-assemble the shutter FPC of the 1st and

2nd lens group unit ① by inserting it into

the hole of the master frame ②.

・Tighten the 3 screws ③ (M1.7×4).

⑥

⑤

④

③

①

②

⑧

⑦

⑨

・Set the 3rd lens group frame ⑦

in position as shown in the right.

⑩

②

③

①

ASSEMBLY

Autres manuels pour COOLPIX 4300

Table des matières

Autres manuels Nikon Appareil photo numérique

Nikon

Nikon COOLPIX P7800 Manuel utilisateur

Nikon

Nikon CoolPix S560 Manuel utilisateur

Nikon

Nikon COOLPIX 5400 Mode d'emploi

Nikon

Nikon Z50 Manuel utilisateur

Nikon

Nikon COOLPIX 7600 Manuel utilisateur

Nikon

Nikon COOLPIX L810 Manuel utilisateur

Nikon

Nikon CoolPix P6000 Manuel utilisateur

Nikon

Nikon D5500 Manuel utilisateur

Nikon

Nikon F80 - F 80 SLR Camera Manuel utilisateur

Nikon

Nikon Coolpix L120 Manuel utilisateur

Nikon

Nikon D500 Manuel utilisateur

Nikon

Nikon Coolpix S32 Manuel utilisateur

Nikon

Nikon D5200 Manuel utilisateur

Nikon

Nikon Coolpix S640 Manuel utilisateur

Nikon

Nikon Coolpix L5 Manuel utilisateur

Nikon

Nikon EN-EL3e - D90 Digital SLR Camera Guide de l'utilisateur

Nikon

Nikon COOLPIX AW100 Manuel utilisateur

Nikon

Nikon COOLPIX 5200 Manuel utilisateur

Nikon

Nikon CoolPix S51 Guide de l'utilisateur

Nikon

Nikon D200 Manuel utilisateur

Nikon

Nikon Coolpix A10 Manuel utilisateur

Nikon

Nikon F90S Manuel utilisateur

Nikon

Nikon CoolPix S6300 Manuel utilisateur

Nikon

Nikon CoolPix S570 Manuel utilisateur

Manuels Appareil photo numérique populaires d'autres marques

Mercury

Mercury 350K Manuel utilisateur

Pentax

Pentax Optio LS 465 Manuel utilisateur

Sanyo

Sanyo VPC-S1085 Manuel utilisateur

GE SMART A1255 Manuel utilisateur

Point Grey

Point Grey Gazelle Manuel utilisateur

Pentax

Pentax P-5 Manuel utilisateur

BlazeVideo

BlazeVideo A280 Manuel utilisateur

Sony

Sony MCA-20 Manuel utilisateur

Sony

Sony Alpha DSLR-A290 Manuel utilisateur

ATIK Cameras

ATIK Cameras One Manuel utilisateur

CohuHD Costar

CohuHD Costar 3930 Series Manuel utilisateur

Leica

Leica M10-R Manuel utilisateur

FujiFilm

FujiFilm FinePix A700 Manuel utilisateur

Lorex

Lorex LNZ81P25 Series Manuel utilisateur

GE J1470S Manuel utilisateur

Sony

Sony A6700 Guide de l'utilisateur

Canon

Canon EOS ELAN7 Manuel utilisateur

Samsung

Samsung SCC-C4253 Manuel utilisateur
