Nibe PCM 40 Guide de l'utilisateur

LEK

PCM 40/42

Installatörshandbok Passiv kyla

för NIBE F1145/F1155/F1245/F1255

Installer manual Passive cooling

for NIBE F1145/F1155/F1245/F1255

Installateurhandbuch Passive Kühlung

für NIBE F1145/F1155/F1245/F1255

Handleiding voor installateur Passieve koeling

voor NIBE F1145/F1155/F1245/F1255

IHB 1548-1

331733

Allmänt

PCM 40/42 gör det möjligt att erhålla passiv kyla från

berg-, grundvatten- eller ytjordkollektor. Vid använd-

ning av ytjordkollektor kan markens beskaffenhet be-

gränsa möjligheten att utnyttja passiv kyla.

Klimatsystem är företrädesvis golvsystem, vilket då

både blir kyl- och värmesystem. Kylan startas när ute-

temperaturen överstiger inställd temperatur och regle-

ras sedan via vald kylkurva. För bästa komfort kan

rumsgivare användas. För att undvika kondensutfäll-

ning ska lägsta tillåtna framledningstemperatur väljas

i meny 1.9.3.

OBS!

Val av PCM 40 eller PCM 42 beror på värme-

pumpens kapacitet.

Innehåll

Väggfäste1 st

Skruv2 st

Låsbleck1 st

T-rörskoppling ø22 (enbart PCM 40)1 st

T-rörskoppling ø28 (enbart PCM 42)1st

Montering

Kylmodulen monteras på väggen.

OBS!

Se till att efterspänna alla hydrauliska koppling-

ar en extra gång, både i och utanför

PCM 40/42, efter att PCM 40/42 är installerad

och monterad.

OBS!

Använd inte rören som bärhandtag.

Använd den medlevererade upphängningskonsolen,

vilken först skruvas upp, se bild nedan, därefter hängs

kylmodulen på konsolen. Kylmodulen är nu till viss del

skjutbar i sidled, vilket underlättar vid rörinstallation.

N.O

OBS!

Montera bifogat låsbleck som tippskydd på

valfri plats nedtill på kylmodulens baksida för

ytterligare fixering.

Svenska

Värme-/kyldrift

Cirkulationspumpen (GP13) går endast vid kyldrift. Fa-

briksinställning av cirkulationspumpens hastighet är i

läge MAX.

Vid värmedrift (grundläge) är shunt- och växelventil

stängda enligt bild nedan.

10 0010

010

10 0

Shuntventil Växelventil

Värmeläge

Kylläge

Shuntventil

(QN18)

Växelventil

(QN12)

När växelventilen är öppen enligt bild nedan är kyldrift

aktiverad. Shunten öppnar och stänger beroende på

temperatur.

10 0010

010

10 0

Shuntventil Växelventil

Värmeläge

Kylläge

Shuntventil

(QN18)

Växelventil

(QN12)

Efter att kyla har varit aktiverad så är värmedrift blocke-

rad i två timmar (fabriksinställning) för att undvika

självsvängning mellan kyla och värme. Den inställning-

en kan vid behov ändras i meny 1.9.5.

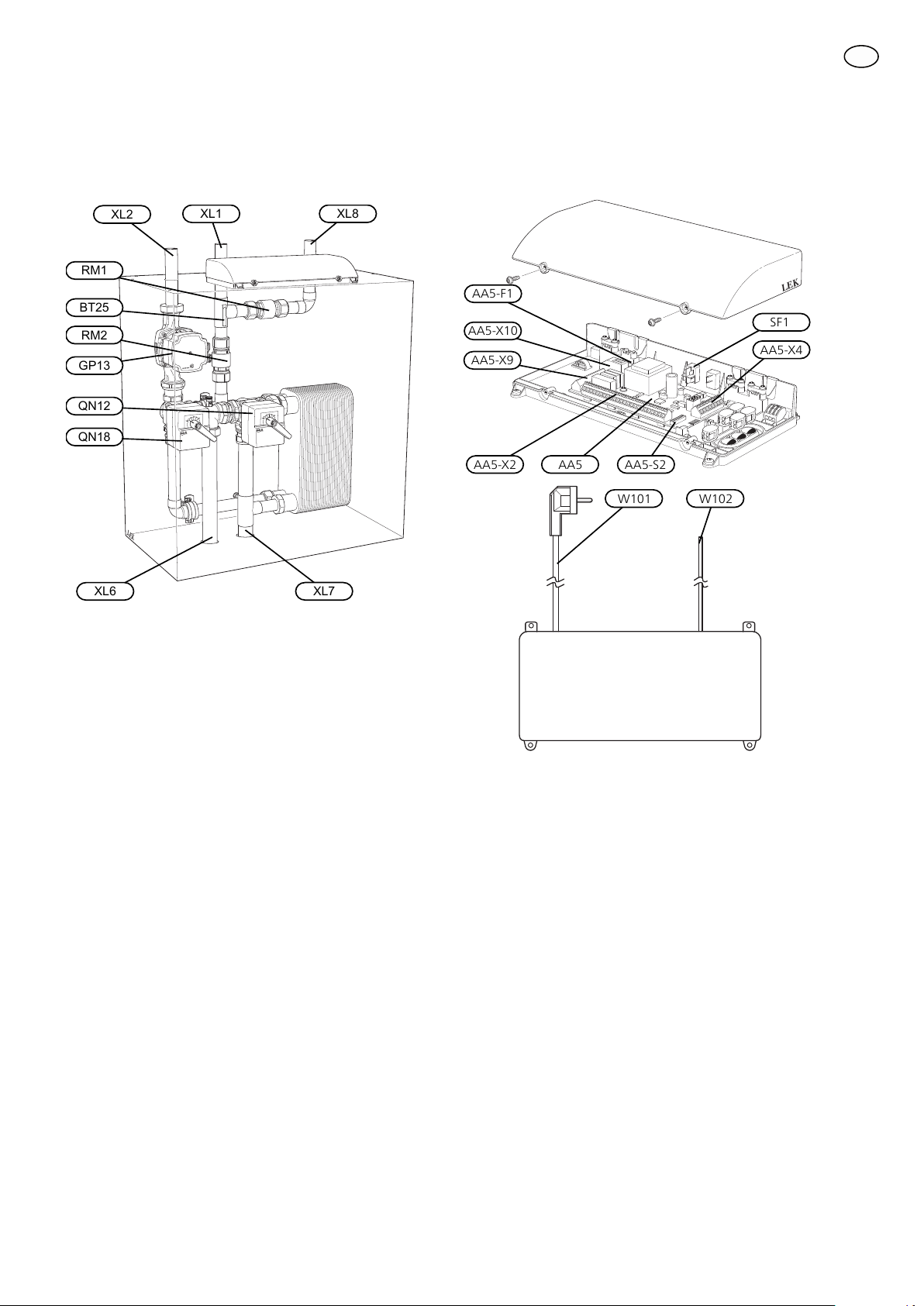

Kylmodulens konstruktion

LEK

QN18

GP13

QN12

XL2 XL1 XL8

XL6 XL7

BT25

RM1

RM2

PCM 40/42 framledningsgivare (extern

framledningsgivare)

BT25

Växelventil, kyla/värmeQN12

Shuntventil, kylaQN18

CirkulationspumpGP13

BackventilRM1

BackventilRM2

Värmebärare returXL2

Värmebärare fram (från PCM 40/42)XL1

Köldbärare in (till PCM 40/42 från värme-

pump)

XL6

Köldbärare ut (från PCM 40/42)XL7

Dockning in (från värmepump)XL8

Elkoppling

LEK

AA5-X2

AA5-X9

AA5-F1

AA5-X4

AA5-S2AA5

AA5-X10 SF1

W102W101

StrömställareSF1

TillbehörskortAA5

Anslutningsplint, givare och extern blocke-

ring

AA5-X2

Anslutningsplint, kommunikationAA5-X4

Anslutningsplint, cirkulationspump och väx-

elventiler

AA5-X9

Anslutningsplint, växelventilerAA5-X10

DIP-switchAA5-S2

Finsäkring (T4A, 250V)AA5-F1

Kabel med stickpropp, matningW101

Kabel, kommunikation med värmepump eller

tidigare tillbehörskort

W102

Röranslutning

Allmänt

OBS!

För att undvika kondensbildning måste rörled-

ningar och övriga kalla ytor isoleras med diffu-

sionstätt material. Vid stort kylbehov krävs

fläktkonvektor med droppskål och avloppsan-

slutning.

Köldbärarkretsen skall förses med tryckexpansionskärl.

Eventuellt befintligt nivåkärl byts ut.

Tryckexpansionskärl

Köldbärarkretsen ska förses med tryckexpansionskärl

(av membrantyp). Eventuellt befintligt nivåkärl byts ut.

Tryckexpansionskärlet bör dimensioneras enligt dia-

gram, för att undvika driftstörningar. Tryckexpansions-

kärlet täcker temperaturområdet från -10 °C till +20 °C

vid förtrycket 0,5 bar och säkerhetsventilens öppnings-

tryck 3 bar. Köldbärarsidan skall normalt trycksättas till

mellan 1,0 och 1,5 bar.

0100 200 300

400 500 600 700 800 900 1000

Tryckexpansionskärl

Köldbärarvolym

Principschema

Förklaring

VärmepumpEB100

Temperaturgivare, utomhusBT1

Temperaturgivare, varmvattenBT6

SmutsfilterHQ1

Klimatsystem 2 (ECS 40/ECS 41)EP21

TillbehörskortAA5

Framledningsgivare, extra klimatsystemBT2

Returledningsgivare, extra klimatsystemBT3

Cirkulationspump, extra klimatsystemGP20

ShuntventilQN11

PCM 40/42EQ1

Temperaturgivare, extern framledningBT25

Värmeväxlare, kylaEP6

Cirkulationspump, kylaGP13

Växelventil, kyla/värmeQN12

Shuntventil, kylaQN18

BackventilRM1

BackventilRM2

Övrigt

Manometer, köldbärareBP6

ExpansionskärlCM1

Expansionskärl, köldbärareCM3

Ackumulatortank med varmvattenslingaCP1

KollektorEP12

Säkerhetsventil, värmebärareFL2

Påfyllningsventil, köldbärareQM12

Avluftningsventil, köldbärareQM21

Avstängningsventil, värmebärare framQM31

Avstängningsventil, värmebärare returQM32

Avstängningsventil, köldbärare returQM34

Påfyllnadsventilsats, köldbärareXL15

Beteckningar i komponentplacering enligt standard

IEC 81346-1 och 81346-2.

Principschema F1145/F1155 med PCM 40/42

-QM31

-FL2

-QM32

-EB100-HQ1

-CM1

-QM34

-XL15

-EB100-BT1

-EB100

F1145

-QN12

-EQ1

-BT6

-EB100

-BT7

-EB100

-CP1

-EP12

-EP6 -QN18

-GP13

-RM1

-RM2

-BT25

-CM3

-BP6

-QM21

-QM12

Principschema F1245/F1255 med PCM 40/42

-QM34

-XL15

-EB100-BT1

-QM31 -QM32

-EB100-HQ1

F1245

-EB100

-FL2

-CM1

-CM3

-BP6

-QM21

-QM12

-GP20

-BT3

-BT2

-QN11

-EP21

-EP12

-EP6 -QN18

-GP13

-RM1

-RM2

-BT25

-QN12

-EQ1

Inställning av pumphastighet

Hastigheten på cirkulationspumpen (GP1) ställs in med

hjälp av strömställaren (GP1-SF4) på pumpen så att

man uppnår det för huset projekterade flödet.

GP1-SF4

Dioderna på pumpens framsida visar vilken hastighet

som är vald.

DiodindikationPumphas-

tighet

Efterjustering, luftning

Under den första tiden frigörs luft ur värmevattnet och

avluftningar kan bli nödvändiga. Hörs porlande ljud

från värmepumpen eller klimatsystemet krävs ytterliga-

re avluftning av hela systemet.

Kapacitetsdiagram

PCM 40

Nominellt värme- och köldbärarflöde för respektive

värmepumpsstorlek samt 23 °C inkommande tempera-

tur till PCM 40.

PCM 40, passiv kyla, 18/23 °C, nominellt köldbärarflöde

Kyleffekt

Inkommande köldbärartemp

0105 11 12 13 14 15 °C

5 kW

6 kW

8 kW

10 kW

12 kW

Kyleffekt

(kW)

Köldbärare in (°C)

PCM 42

Nominellt värme- och köldbärarflöde för respektive

värmepumpsstorlek samt 23 °C inkommande tempera-

tur till PCM 42.

PCM 40, passiv kyla, 18/23 °C, nominellt köldbärarflöde

Kyleffekt

Inkommande köldbärare

0105 11 12 13 14 15

10 kW

12 kW

15 kW

17 kW

°C

Kyleffekt

(kW)

Köldbärare in (°C)

Tillgängligt tryck

PCM 40

0,1 0,150,050 0,2 0,25 0,3 0,35 0,45

0,4

0Fl de, l/s

Min kyla

Max kyla

Tillgängligt tryck (kPa)

Flöde l/s

Min kyla

Max kyla

Tillgängligt tryck, kPa

PCM 42

0,2 0,30,10 0,4 0,5 0,6 0,7 0,9

0,8

0Fl de, l/s

Min kyla

Max kyla

Tillgängligt tryck (kPa)

Tillgängligt tryck, kPa

Flöde, l/s

Min kyla

Max kyla

Siffrorna 1, 2, 3 och 4 anger de fyra olika hastighetsinställningarna

på cirkulationspumpen.

Tryckfallsdiagram

PCM 40 köldbärarsida

0,1 0,150,050 0,2 0,25 0,3 0,40,35

16,0

14,0

12,0

10,0

8,0

6,0

4,0

2,0

18,0

0,50,45

Fl de, l/s

Kyla

Värme

Tryckfall (kPa)

Tryckfall, kPa

Kyla

Värme

Flöde l/s

PCM 40 värmebärarsida

0,1 0,150,050 0,2 0,25 0,3 0,4

0,35

4,0

3,0

2,0

1,0

0Fl de, l/s

Värme

Tryckfall (kPa)

Tryckfall,kPa

Värme

Flöde l/s

PCM 42 köldbärarsida

Värme

Kyla

Flöde, l/s

Tryckfall (kPa)

0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 0,100

18,0

16,0

14,0

12,0

10,0

8,0

6,0

4,0

2,0

20,0

22,0

Tryckfall, kPa

Kyla

Värme

Flöde l/s

PCM 42 värmebärarsida

16,0

14,0

12,0

10,0

8,0

6,0

4,0

2,0

18,0

20,0

0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,80

V rme

Flöde, l/s

Tryckfall (kPa)

Tryckfall,kPa

Värme

Flöde l/s

Elinkoppling

OBS!

All elektrisk inkoppling ska ske av behörig

elektriker.

Elektrisk installation och ledningsdragning

skall utföras enligt gällande bestämmelser.

F1145/F1155/F1245/F1255 ska vara spän-

ningslös vid installation av PCM 40/42.

OBS!

Om matningskabeln är skadad får den endast

ersättas av NIBE, dess serviceombud eller lik-

nande behörig personal för att undvika even-

tuell fara och skada.

OBS!

För att undvika störningar vid eventuell skarv-

ning får kommunikations- och/eller givarkablar

till externa anslutningar inte förläggas närmare

än 20 cm från starkströmsledningar.

Elscheman finns i slutet av denna monteringsanvisning.

Anslutning av matning

PCM 40/42 levereras med matningskabel och stickkon-

takt (W101, längd 3,0 meter) monterad från fabrik.

Anslutning av kommunikation

Detta tillbehör innehåller ett tillbehörskort (AA5) som

ska anslutas direkt till värmepumpen på ingångskortet

(plint AA3-X4).

Om flera tillbehör ska anslutas eller redan finns instal-

lerad måste nedanstående instruktion följas.

Det första tillbehörskortet ska anslutas direkt till värme-

pumpens plint AA3-X4. De efterföljande korten anslu-

tas i serie med föregående kort.

Kommunikationskabeln (W102, längd 2,5 meter) är

monterad från fabrik och ansluts enligt tabellen nedan.

Annat tillbehör-

skort (AA5-X4)

Värmepump

(AA3-X4)

Färg

415Vit (A)

514Brun (B)

613Grön (GND)

AA5-X4

GND

AA3-X4

AA5-X4

F1245/F1255

F1145/F1155

AA3-X4

Tillbehörskort 1

Tillbehörskort 2

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

AA5-X4

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

AA5-X4

AA3-X4

EB100

Autres manuels pour PCM 40

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Nibe Régulateurs de température

Nibe

Nibe ECS 40 Guide de l'utilisateur

Nibe

Nibe PCS 44 Guide de l'utilisateur

Nibe

Nibe HTS 40 Guide de l'utilisateur

Nibe

Nibe CDS 10 Guide de l'utilisateur

Nibe

Nibe HPAC S40 Guide de l'utilisateur

Nibe

Nibe HPAC 40 Guide de l'utilisateur

Nibe

Nibe ECS 40 Guide de l'utilisateur

Nibe

Nibe HTS 40 Guide de l'utilisateur

Nibe

Nibe ECS 40 S Series Guide de l'utilisateur

Nibe

Nibe ECS 40 Guide de l'utilisateur

Nibe

Nibe ECS 40 Guide de l'utilisateur

Nibe

Nibe HPAC 45 Guide de l'utilisateur

Nibe

Nibe HPAC 42 Guide de l'utilisateur

Nibe

Nibe ECS 40 Guide de l'utilisateur

Nibe

Nibe ECS 40 Guide de l'utilisateur

Nibe

Nibe PCS 44 Guide de l'utilisateur

Nibe

Nibe POOL 40 Guide de l'utilisateur

Nibe

Nibe HTS 40 Guide de l'utilisateur

Nibe

Nibe ECS 40 Guide de l'utilisateur

Nibe

Nibe S Series Manuel utilisateur

Nibe

Nibe POOL 40 Guide de l'utilisateur

Nibe

Nibe PCM 40 Guide de l'utilisateur

Nibe

Nibe SOLAR 42 Guide de l'utilisateur

Nibe

Nibe THS 10 Guide de l'utilisateur

Manuels Régulateurs de température populaires d'autres marques

Swegon

Swegon LUNAd MB Manuel utilisateur

Lucky Reptile

Lucky Reptile Thermo Control II Manuel utilisateur

SENSORMETRIX

SENSORMETRIX Argon 100 Manuel utilisateur

Fuji Electric

Fuji Electric PXE4 Manuel utilisateur

Yuyao gongyi

Yuyao gongyi XMT-808 series Manuel utilisateur

Selec

Selec TC544C Manuel utilisateur

P.W. KEY

P.W. KEY rt-208gt Manuel utilisateur

Future Design

Future Design FDC-9200 Manuel utilisateur

BH Thermal

BH Thermal BriskONE Manuel utilisateur

Omron

Omron E5EX-H Manuel utilisateur

West Control Solutions

West Control Solutions KS 45 Guide de démarrage rapide

MCS

MCS RITC-15B Manuel utilisateur

SMC Networks

SMC Networks Thermo-con INR-244-639 Manuel utilisateur

eltherm

eltherm Ex-TC It Series Manuel utilisateur

Omron

Omron C200H-TV Series Manuel utilisateur

industrie technik

industrie technik CA1 Manuel utilisateur

KRAL

KRAL EET 32 Manuel utilisateur

dixell

dixell XR420C Schéma de câblage
