NetComm 3G27WV-02 Manuel utilisateur
21Mbps Mobile Broadband Router with Voice – 3G27WV-02
NetCommWireless
21Mbps Mobile Broadband
Router with Voice
QUICK START GUIDE
NetComm
Wireless
3G27WV-02
NetComm
Wireless
THANKS FOR PURCHASING
NETCOMM WIRELESS
This quick start guide is designed to get you up and running quickly with
your new router. More advanced set up instructions can be found in the user
manual which can be downloaded from www.netcommwireless.com
Hardware setup
1. Insert your activated SIM card (until you hear a click) into the SIM slot.
2. Attach the supplied antenna to the connector labeled Antenna on the
rear panel.
3. Connect the power adapter to the power socket on the back of
the router.
4. Plug the power adapter into the wall and power on.
5. Wait approximately 60 seconds for the router to power up.
Connecting to the router - via cable
6. Connect the supplied yellow Ethernet cable to the LAN port at the back
of the router.
7. Connect the other end of the yellow Ethernet cable to your computer.
8. Wait approximately 30 seconds for the connection to establish.
21Mbps Mobile Broadband Router with Voice – 3G27WV-02
Power Adapter Wall Socket
SIM Card
Computer
1
3
2
4
6
7
NetComm
Wireless
Connecting to the router - wirelessly
1. Ensure wireless networking is enabled on your device (computer/laptop/
tablet/smartphone etc.).
2. Scan for wireless networks and connect to the network name that
matches the Wireless Network Name found on the wireless security card
(included in the box).
Wireless Security Card
Wireless Network Name (SSID) Wireless Security Key
3. When prompted for your wireless security password, enter the Wireless
Security Key listed on your Wireless Security Card.
4. Wait approximately 30 seconds for the connection to establish.
5. To connect additional devices, repeat steps 1-4.
21Mbps Mobile Broadband Router with Voice – 3G27WV-02
Connecting to the Internet
Your 3G/4G connection should automatically congure and connect you to
your 3G/4G service. In the event it doesn’t, please follow these steps:
1. After establishing your connection to the router, open your Web browser
and type http://my.router or http://192.168.20.1 into the address bar at
the top of the web browser window and press enter.
2. At the login screen, type admin into both the Username and the
Password elds and click OK.
3. Click switch to advanced view at the bottom of the page to navigate to
the Advance setting page.

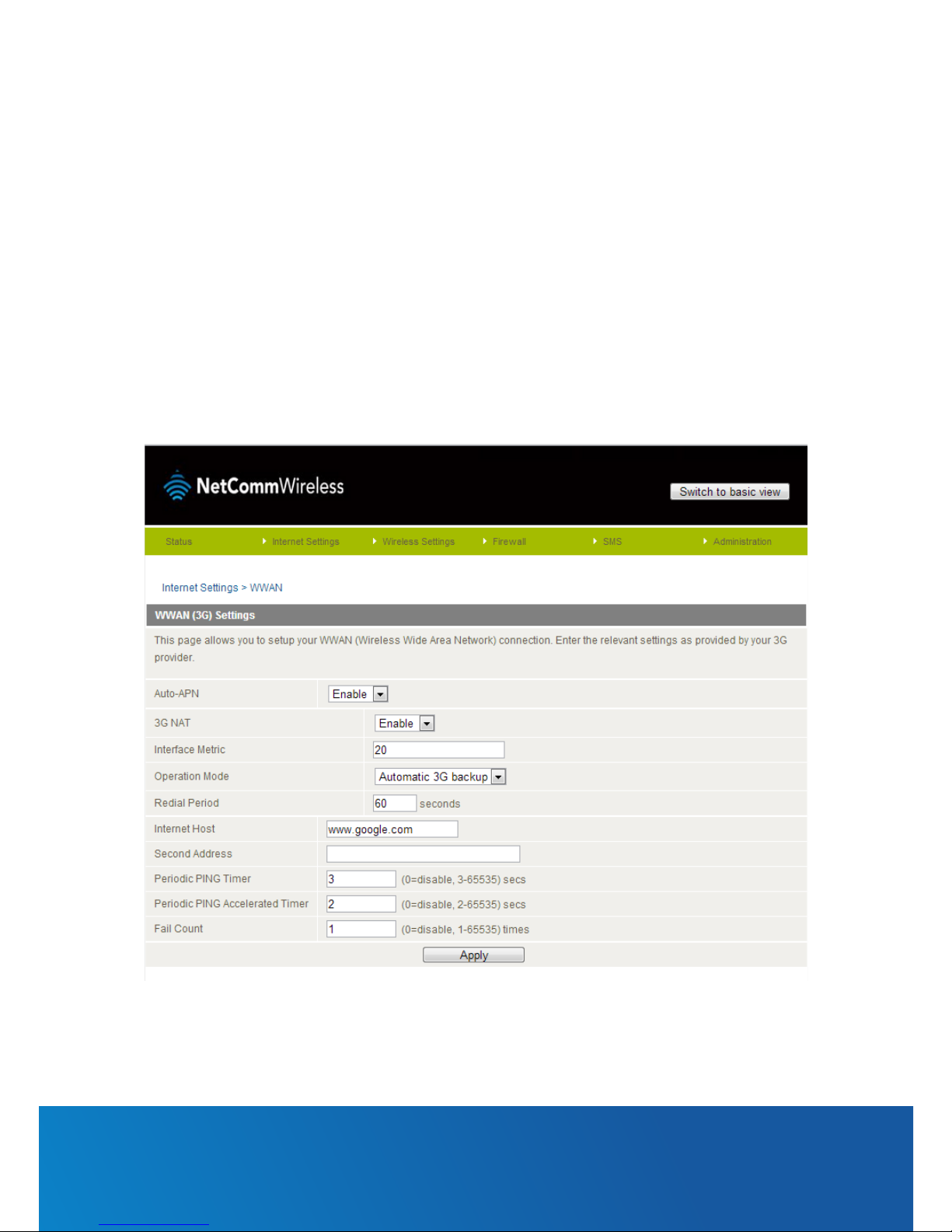

4. Hover your mouse over the Internet Settings menu at the top of the web
browser window and click on WWAN.
NetComm
Wireless
5. Select disable from the Auto-APN drop down menu.
6. Enter the 3G/4G service details as supplied by your 3G/4G service
provider. This may include the APN, username / password, or dialled
number. Leave any elds which are not required blank.
7. Once the correct details are entered, click the Save button.
8. The router will now attempt to connect using the details you have entered.
This can take up to 2 minutes.
9. If you are successfully connected the blue 3G/4G light on the front of the
unit will be lit.
Making and receiving voice calls
Your router allows you to make voice calls over the cellular wireless network.
1. Ensure your SIM card is activated on a plan that supports both data and
voice (Internet and Phone) service for your router.
2. Plug a standard home phone into the Line 1 or Line 2 phone port on the
back of the device.
The corresponding Phone light on the front edge of the router will turn on and
you will be able to hear a dial tone on your phone.
When an incoming call is received, both Line 1 and Line 2 lights will start
ashing and the phone(s) connected to the router will ring.
If the call is answered from the phone connected to Line 1, the phone
connected to Line 2 will receive an engaged tone for the duration of the call.
Note: In the event of a power outage, voice services will not function.
21Mbps Mobile Broadband Router with Voice – 3G27WV-02
Calling features
CALLING FEATURE USAGE ACT
CODE
DE-ACT
CODE
Access Voice Mail Access Voice Mail Standard
wireless
*98
Call Display - Blocking
per call
#31#
Call Forwarding All Calls *21* [ten
digit phone
number]#
#21#
Call Waiting *43# #43#
Answering Call Waiting Hook Flash
To switch between calls Hook Flash
Directory Assistance Dial 411
Emergency Call Dial 911
Collect Calls Collect calls cannot be received
on your phone. However you can
make an outgoing collect call.
Roaming The router will function only when
you are in range of your chosen
carrier
Advanced conguration (optional)
3. For advanced conguration, open your web browser (e.g. Firefox,
Chrome, Internet Explorer, Safari)
4. Enter the address of your router (Default: http://192.168.1.1/)
5. When prompted for your Username and Password enter:
Username: admin
Password: admin
NetComm
Wireless
MERCI D’AVOIR ACHETÉ UN PRODUIT
NETCOMM WIRELESS
Ce guide de démarrage rapide est conçu pour vous aider à congurer
rapidement votre routeur. Des consignes d’installation plus avancées sont
présentées dans le guide de l’utilisateur qui peut être téléchargé au
www.netcommwireless.com
Conguration de matériel
1. Insérez la carte SIM activé dans la fente pour carte SIM (jusqu’à ce que
vous entendiez un clic).
2. Fixez l’antenne fournie au connecteur « Antenne » à l’arrière du panneau.
3. Connectez l’adaptateur de courant à la prise à l’arrière de la Centrale
sans-l.
4. Branchez l’adaptateur de courant dans la prise murale et allumez le
dispositif.
5. Patientez environ 60 secondes pour l’allumage de la Centrale sans-l.
Connexion router au moyen d’un câble
6. Connectez le câble Ethernet jaune de l’appareil à l’un des ports de
réseau local à l’arrière de la Centrale sans-l.
7. Connectez l’autre bout du câble Ethernet jaune à votre ordinateur.
8. Patientez environ 30 secondes pour l’établissement de la connexion.
21Mbps Mobile Broadband Router with Voice – 3G27WV-02
Adaptateur
de courant
Prise murale
Carte SIM
Ordinateur
1
3
2
4
6
7
NetComm
Wireless
Établissement d’une connexion router sans l
1. Assurez-vous que la fonction de réseau sans-l est activée sur votre
appareil (ordinateur de bureau, ordinateur portable, tablette, téléphone
intelligent, etc.).
2. Recherchez des réseaux sans-l et établissez une connexion au réseau
sans-l dont le nom correspond à celui qui se trouve sur la carte de
sécurité sans-l (incluse dans la boîte).
Wireless Security Card
Wireless Network Name (SSID) Wireless Security Key
3. Lorsqu’on vous demandera votre mot de passe de sécurité sans-l,
entrez la clé indiquée sur votre carte.
4. Patientez environ 30 secondes pour l’établissement de la connexion.
5. Pour brancher d’autres appareils, répétez les étapes 1 à 4.
