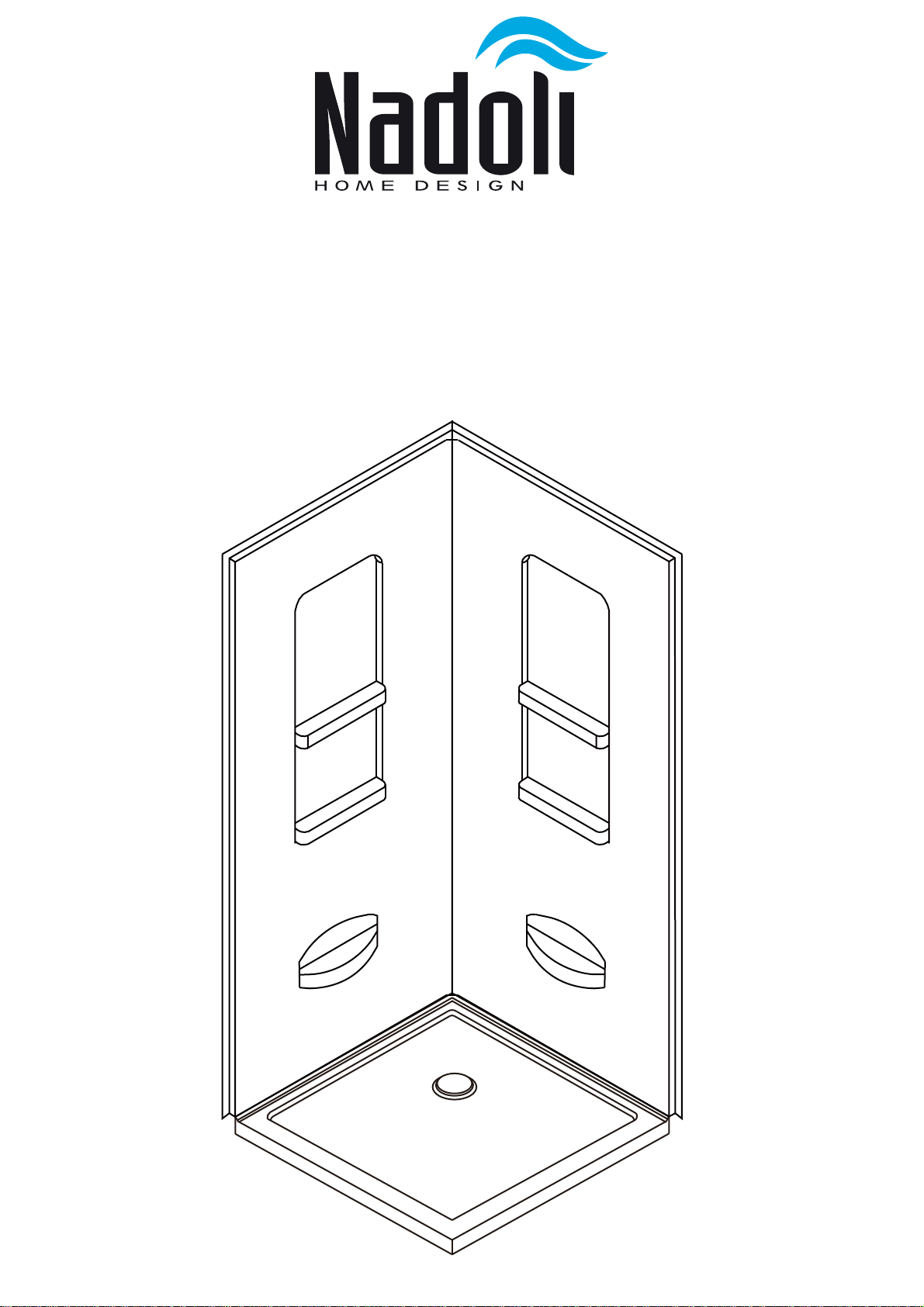

Nadoli PN-RT3434 Manuel utilisateur
PN-RT3434 Installation
Instruction Sheet
Manuel d'installation
Intruction pour l'installation de la
cabine de douche

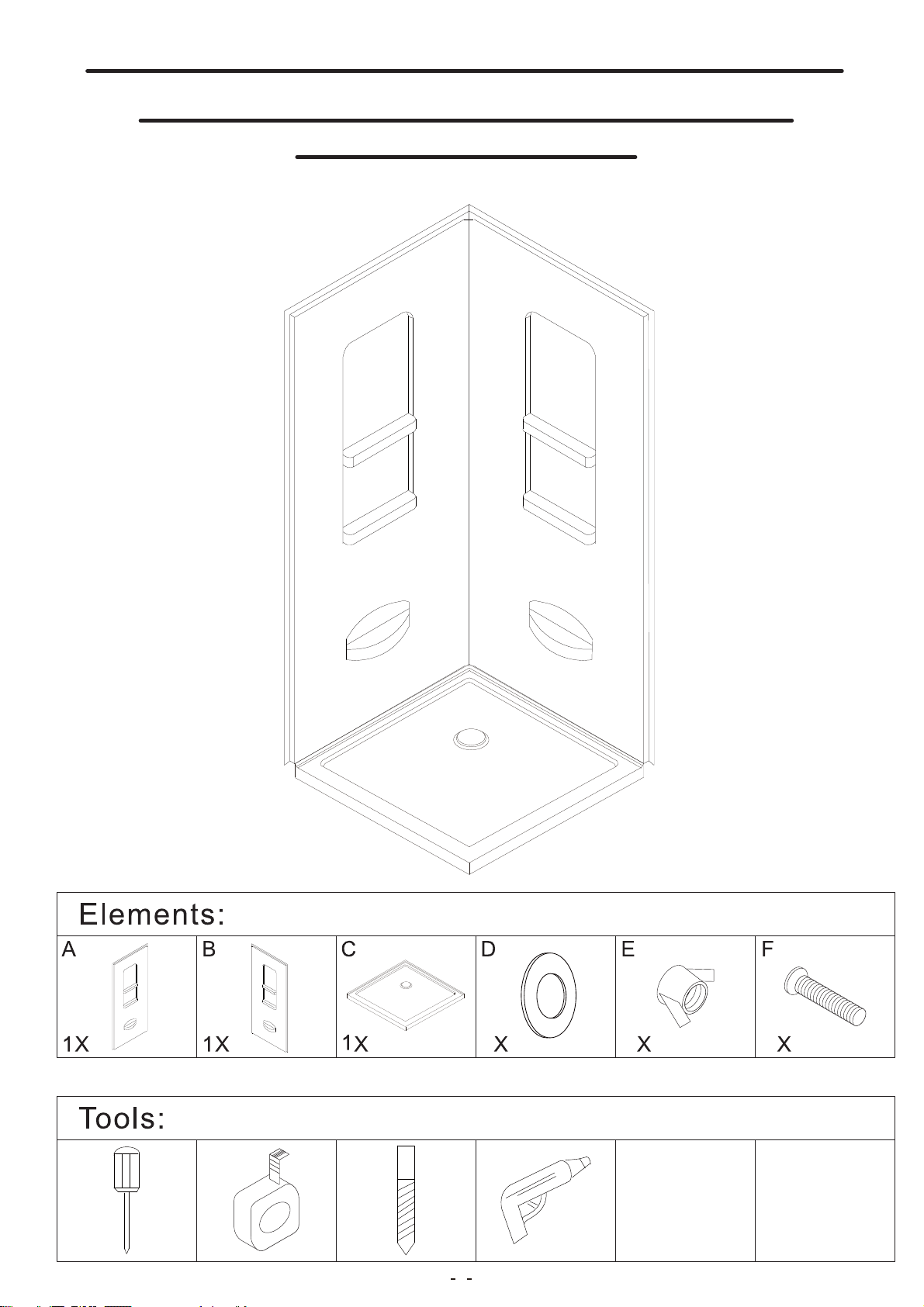

Instructions for installing shower cabin
1
555

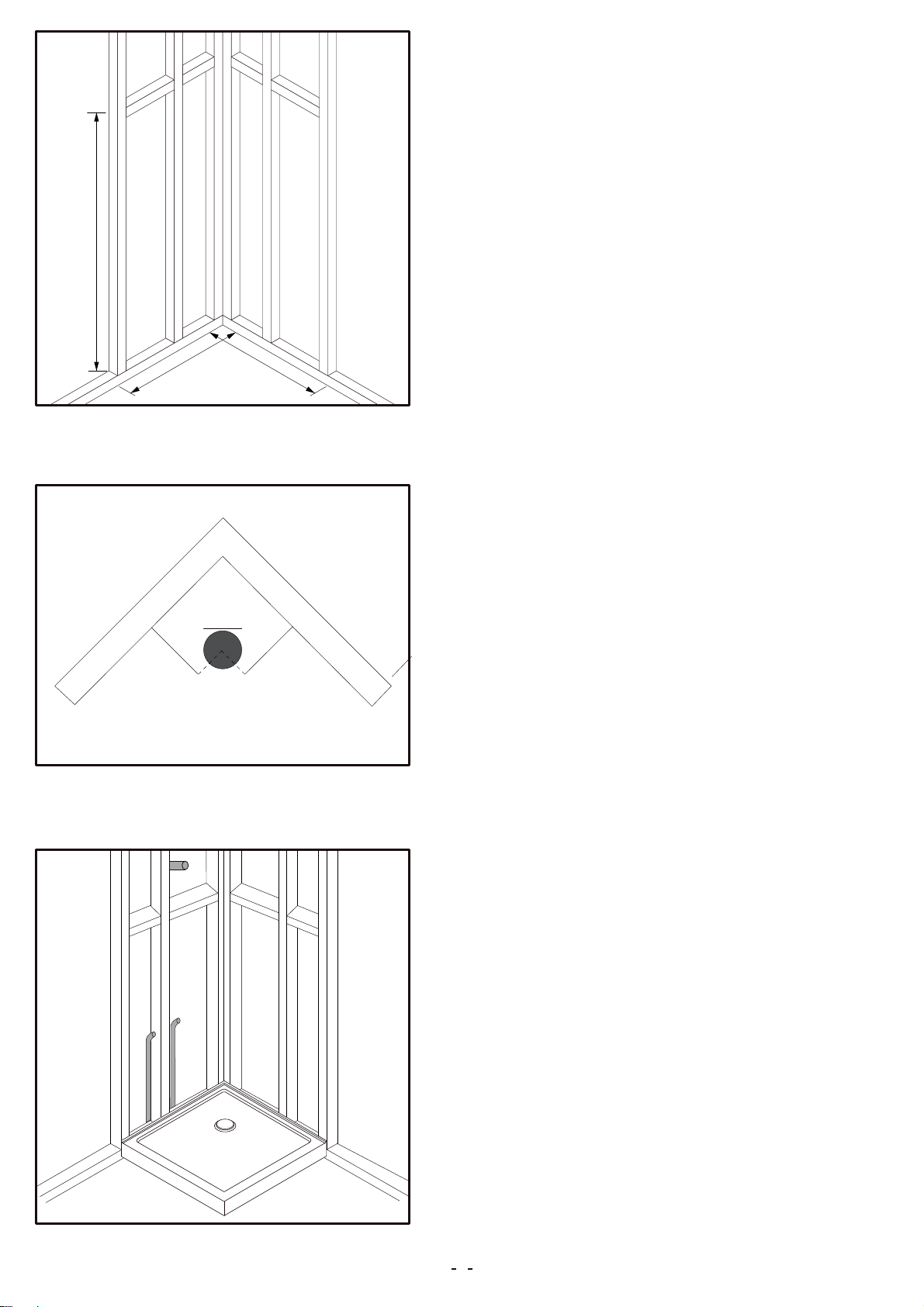

Step 1
A. Fix the the back board and bottom pot, with the 2"x 4"
framework.
N.B. The size of the framework is for reference. The
measurement should be done for the back board and
bottom pot.n from
Step 2
Make the drainer channel for the drainer．
N.B.The space between the drainer and walls is 300mm,
with the measurement done in advance.
Étape 1
A. Fabriquer un cadre de fixation avec 2 bâtons en bois “2X4”
pour fixer le bassin et le plaque du dos.
N.B.Référer au schéma pour la dimension de cadre afin
d’assurer la précision. Il veut mieux mesurer d’abord la
dimension de plaque du bassin.
Étape 2
Créer le trou d’égout sur l’emplacement de l’égouttoir.
N.B. la distance entre le trou et le paroi est de l’ordre
de 300mm, mesurer pour définir les dimensions concrètes .
Étape 3
Installation des conduites d’admission ，Lors de l’installation
des conduites d’admission, choisir la direction, il faut assurer
la connexion facile de la soupape d’admission équilibre sur
la plaque du dos.
Step 3
Fix inlet hose with the left/right directions chosen firstly.
Be sure to connect it with the inlet valve on the back board.
2
11¾″
3½″
11¾″
34 34"
73⅞"

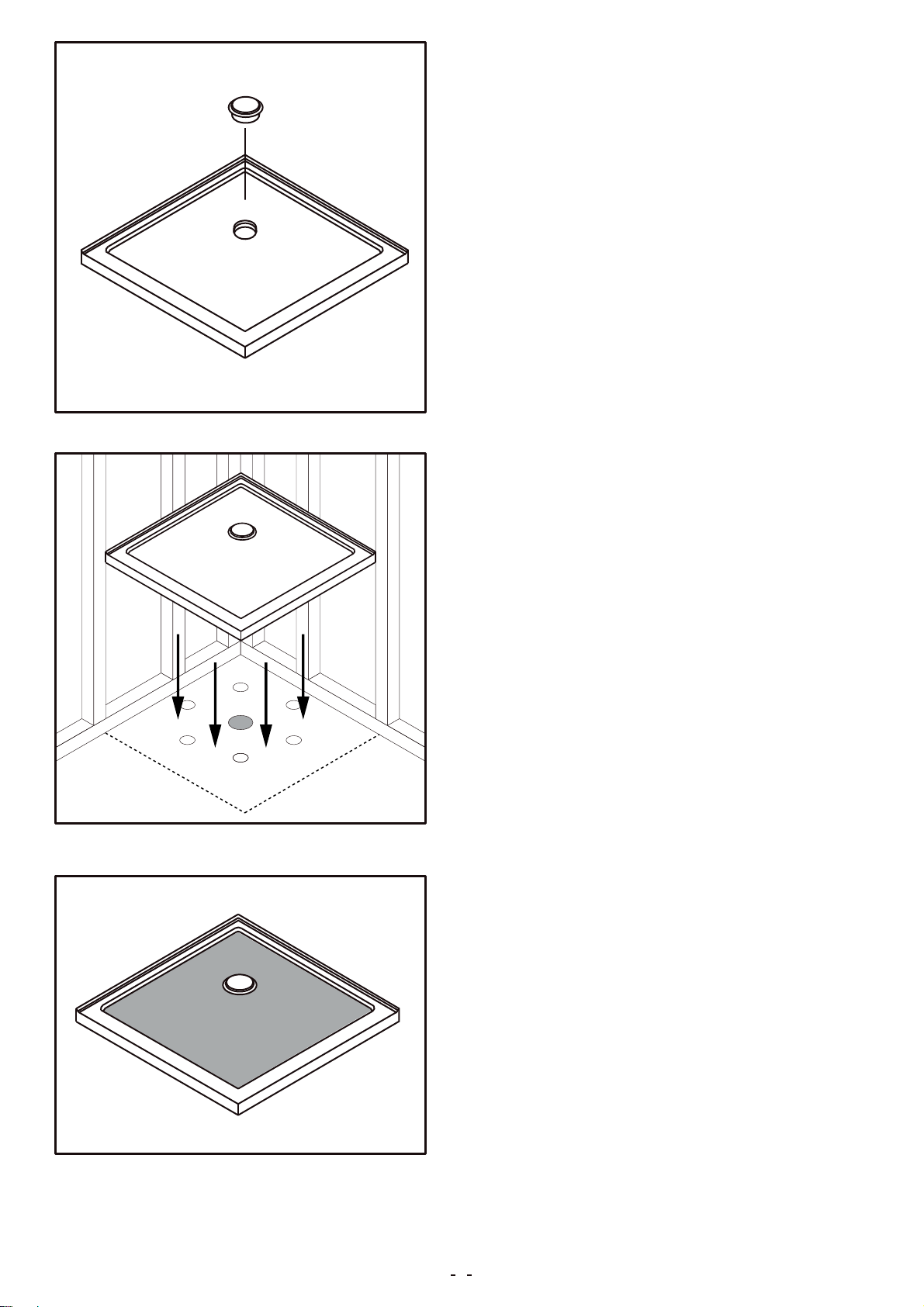

Étape 4
Fix the drainer as what the sketch shows.
Step 4
Comme indiqué, installer l’égouttoir.
Step 5
Fix the bottom pot with cement or plaster. With the cement
or plaster laid on the ground, put the bottom pot on it, with
appropriate press to make it leveled.
Étape 5
Fixer le bassin avec ciment à la chaux，D’abord appliquer
le ciment à la chaux sur l’emplacement autour de point,
ensuite déposer le bassin, appuyer le bassin avec la bonne
intensité pour qu’il maintienne le niveau.
Step 6
After installing the drainer, check it with water. If there is
some bubble around it, remake the drainer with good
sealing.
Étape 6
Après l’installation d’égouttoir, ajouter l’eau pour tester
l’étanchéité du basin.En cas de la présence de bulles autour
de l’égouttoir, il faut réinstaller l’égouttoir jusqu’à son
étanchéité soit conformée.
3

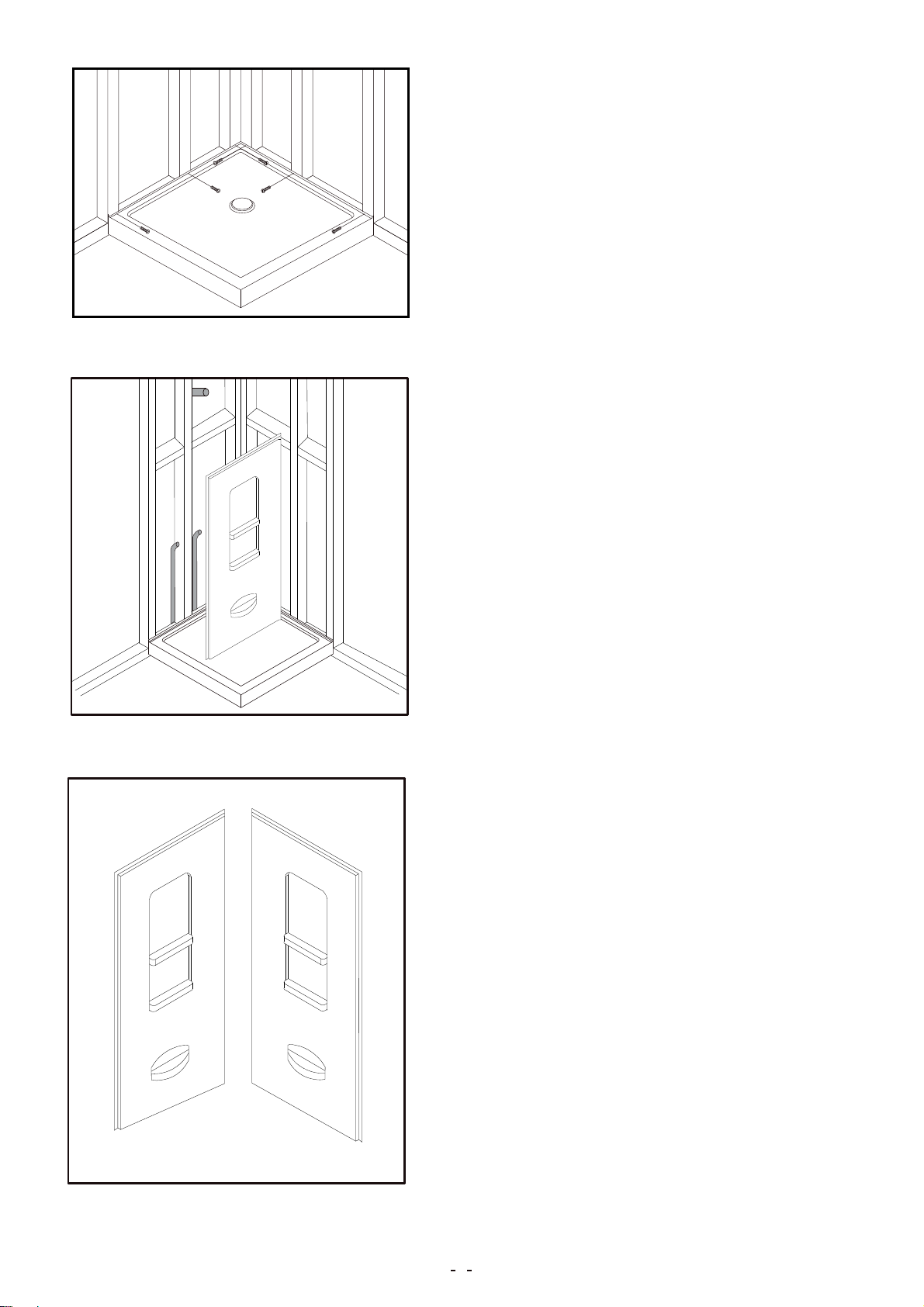

Step 9
Connect the 2 back boards with screws, and fill in the slot
with glass cement.
Étape 9
Lier les deux plaques du dos avec vis, remplir les rainures
intermédiaires avec la colle de verre.
Step 7
Fix the basin with the screws at the bottom pot sides, with the
orientation holes made on site.
Step 8
Fix the back board with the orientation holes on it for fixing
the faucet.
Étape 7
Fixer le bassin avec vis à coté de bassin.
Choisir l’emplacement de trou selon la situation pratique.
Étape 8
Selon l’emplacement de conduites d’admission, repérer le
trou sur la plaque du dos, afin d’installer le robinet.
4
5

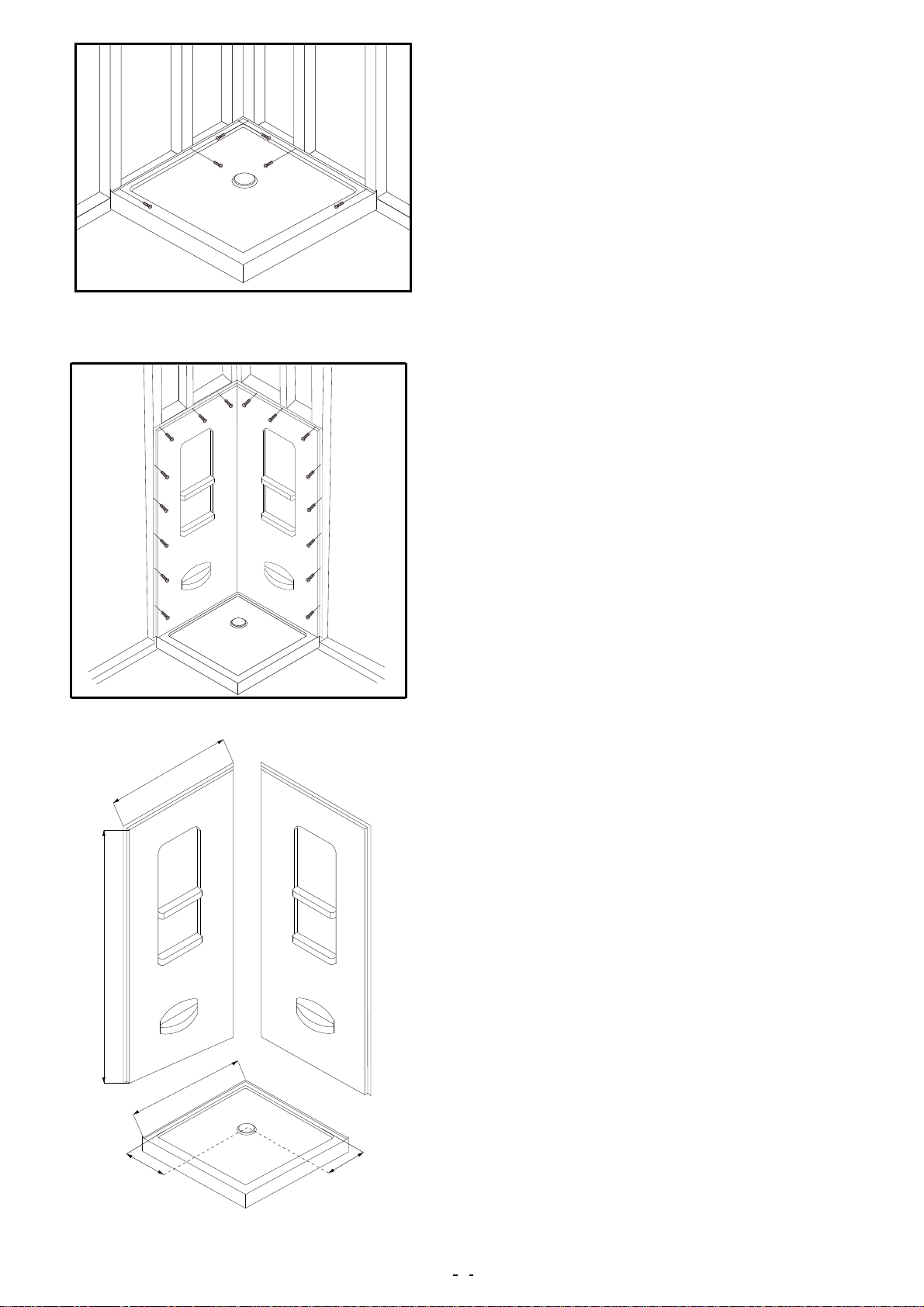

Step 10
Fill in the slot between the bottom pot and walls.
Étape 10
Remplir les écarts entre le bassin et le paroi avec la
colle de verre.
Step 11
Fix the back board on the walls with screws.
Étape 11
Fixer avec vis la plaque de dos sur le paroi.
35″
34″
73⅞″
Precautions in Cleaning:
Do not use corrosive detergent. Clean the dirt with a soft
cloth. No sharp tool should be used for the cleaning to avoid
scratching the surface.
The auto polishing agent can be used with a cloth to clean
the scratch for several minutes to recover the brightness.
Notice de nettoyage
Ne pas utiliser les produits de nettoyage ayant l’effet corrosif.
Veuillez nettoyer la surface avec un chiffon doux. Ne pas
utiliser l’équipement dur et pointu pour nettoyer, afin d’éviter
les rayures de la surface.. En cas de traces d’abrasion,
utiliser l’agent de frottement pour les véhicules. Appliquer le
produit sur un chiffon en coton et frotter l’endroit d’abrasion
pendant quelques minutes, de sorte que la surface soit
restaurée.
11¾″
11¾″

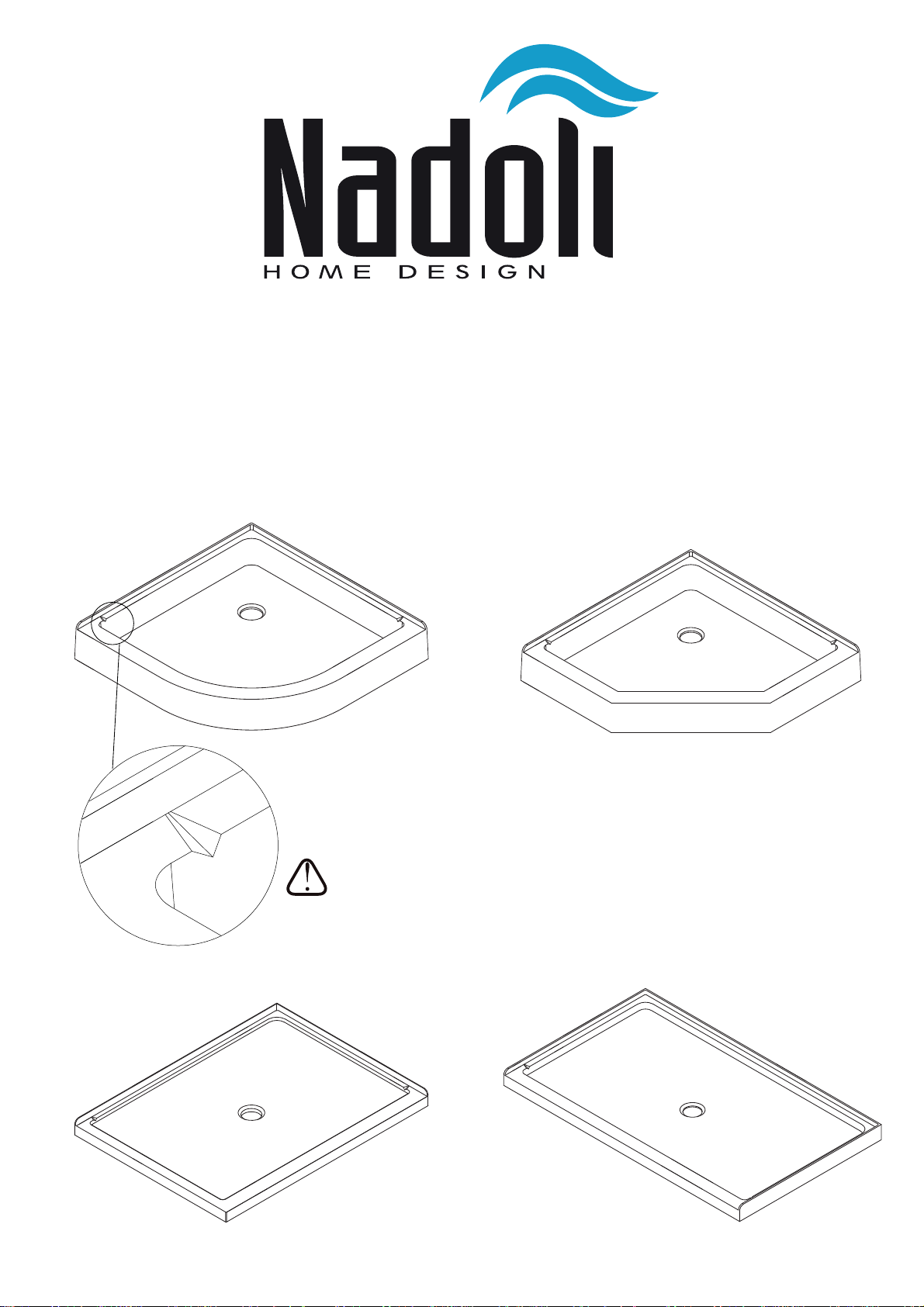

Shower Base Installation Manual
Base de douche Manuel d'installation
This indentation is designed to ensure
the water goes back to the shower base,
towards the drain.
Cette fente est conçue pour permettre à l'eau de retourner
vers l'intérieur de la base de douche, vers le drain.
Rev.June 15,2018
1.Read this manual carefully and completely before proceeding.
2.It is recommended that you wear safety glasses at all times during the installation
ƽIMPORTANT / IMPORTANT
3.Prior to installation of base, all framing and plumbing work must be completed in accordance with this
instruction sheet.For renovation work, existing shower surfaces must be removed to accommodate
framing requirements. Ensure that outer wall are properly insulated, and that a vapor barrier has been
installed in accordance with established building codes.
In order to protect the acrylic surface of your base, never use scouring powder pads or other strong
solvent. Only clean with a mild detergent diluted in water or a detergent formulated speci
fically for
acrylic.
* Lisez attentivement ce manuel au complet avant de continuer.
* Il est recommandé de porter des lunettes de sécurité en tout temps lors de l'installation
* Avant l'installation de la base, toute la charpente et les travaux de plomberie doivent être complétés
conformément à la présente feuille d'instruction. Pour les travaux de rénovation, les surfaces murales
existantes doivent être enlevées pour installer le cadrage exigé. Assurez-vous que les murs extérieurs
sont isolés correctement et que le pare-vapeur a été installé conformément aux codes du bâtiment.
ƽCare for your Acrylic Shower Base / Prenez soin de votre Base de douche en acrylique
Afin de protéger la surface en acrylique de votre base, ne jamais utiliser de tampons à récurer avec
poudre ou tout autre solvant fort. Nettoyez avec un détergent doux dilué dans de l'eau ou un détergent
formulé spécifiquement pour l'acrylique.

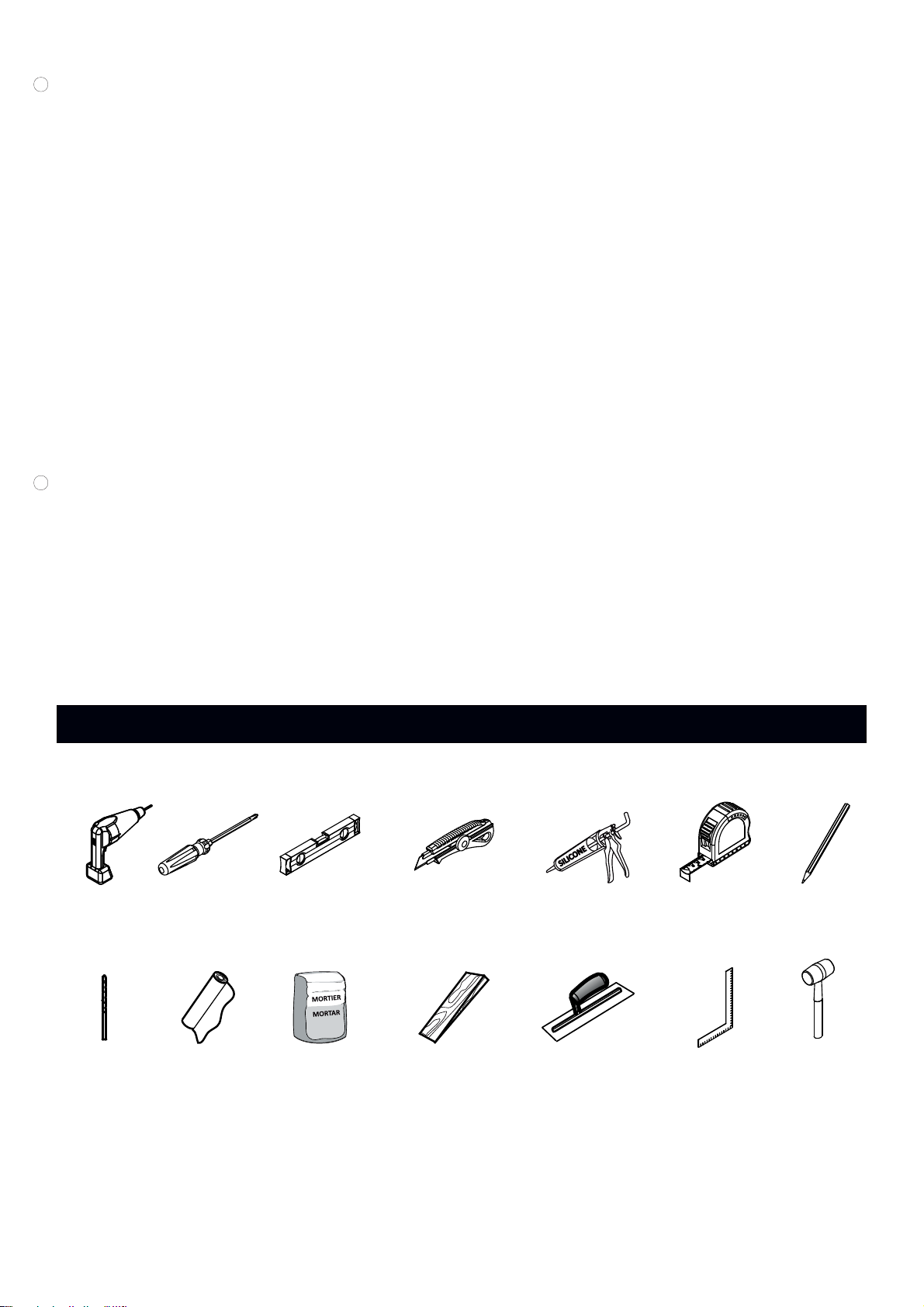

OUTILS ET MATÉRIAUX REQUIS /TOOLSAND MATERIALS REQUIRED
PERCEUSE
DRILL SILICONE
SILICONE
COUTEAU DE PRECISION
PRECISION KNIFE RUBAN À MESURER
MEASURINGTAPE
MAILLET
MALLET
NIVEAU
LEVEL
TOURNEVIS
SCREWDR CRAYON
PENCIL
ÉQUERRE
SETSQUARE
MORTIER
MORTAR TRUELLE
TROWEL
CALE
SHIM
ESSUIE-TOUT
TOWELS
FORETS: 1/8"
DRILL BITS: 1/8"
2

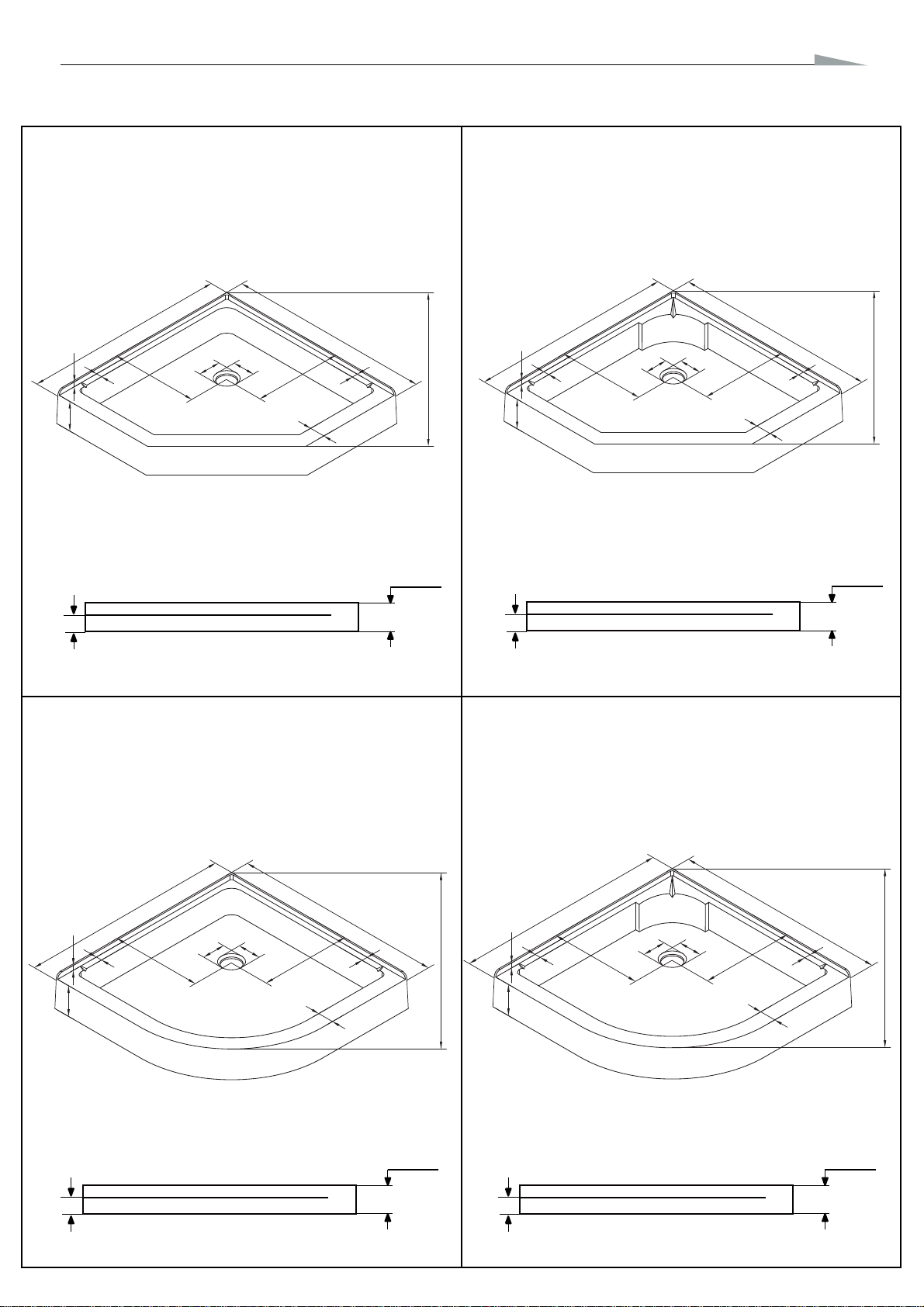

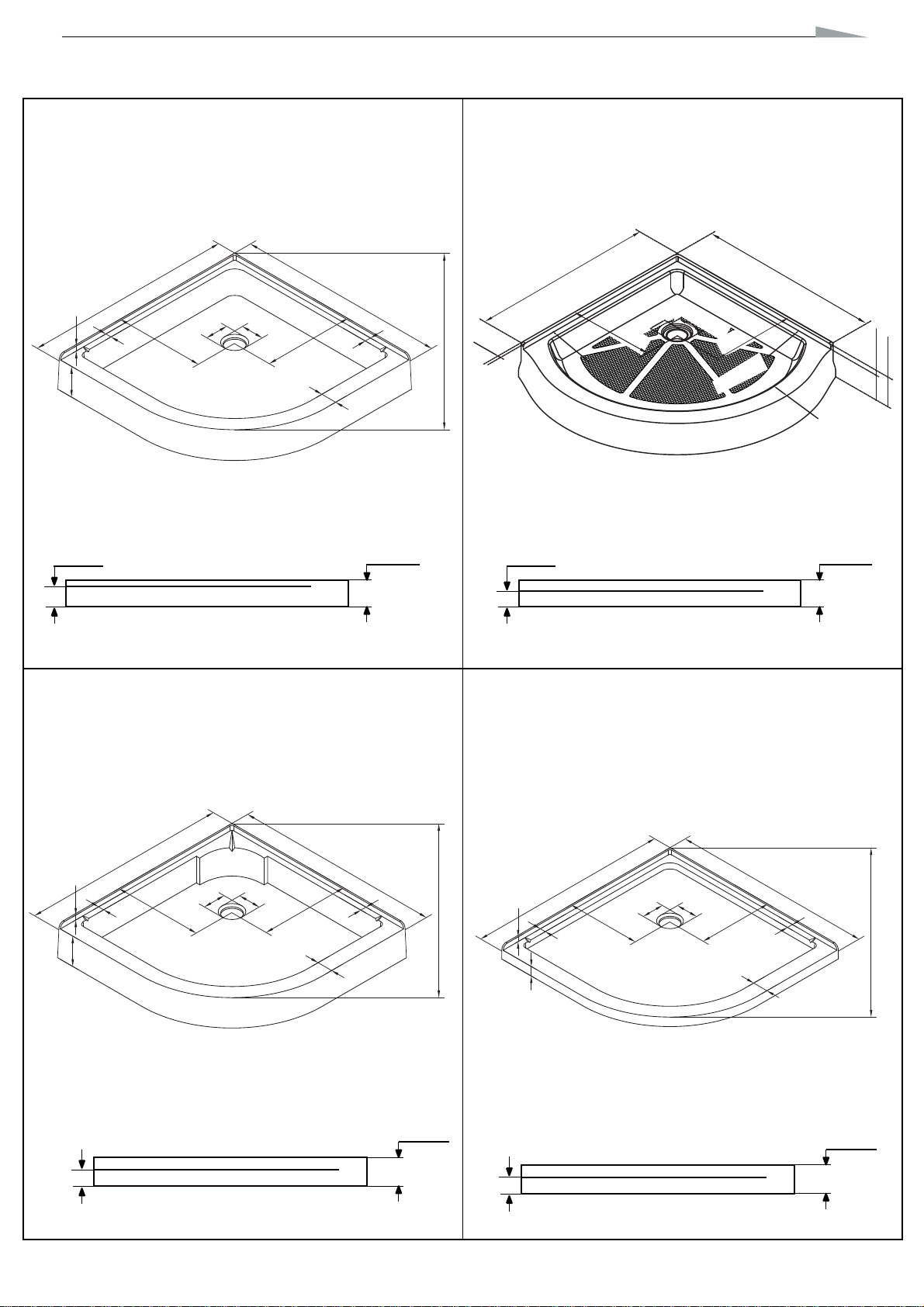

35-5/8˝(905mm)
BS-RD3802BS-RD3603
BS-RD3601 BS-RD533601
3
6˝(152mm)
35-5/8˝(905mm)
4-9/16˝
(116mm)
)mm221(˝4/3-4 )mm251(˝6
35-5/8˝(905mm)
12˝(305mm)
1-5/8˝(42mm)
3-1/2˝(90mm)
12˝(305mm)
3-1/8˝(80mm)
1-5/8˝(42mm)
3/8˝(8mm)
5˝(127mm) 4-3/4˝(122mm) 6˝(152mm)
6˝(152mm)
38˝(965mm)
38˝(965mm)
)mm52(˝1
)mm55(
˝
2
)mm53
11
(˝61/1
1
-4
4
2-3/4˝(70mm)
11-13/16˝(300mm)
1-1/8˝(30mm)
4-9/16˝(116mm)
11-7/8" (300mm)
1-1/8˝(30mm)
3-35/64˝(90mm)
3-1/4˝(80mm)
2˝(55mm)
5˝(127mm)
36˝(914mm)
4-9/16˝(116mm)
12˝(305mm)
3-9/64˝(80mm)
1-1/8˝(30mm)
36˝(914mm)
3-35/64˝(90mm)
12˝(305mm)
1-1/8˝(30mm)
1˝(25mm)
5˝(127mm)
)mm5601(˝24
36˝(914mm)
36˝(914mm)
1˝(25mm)
)mm56
01
(˝24
4-9/16˝(116mm)
11-13/16˝(300mm)
1-1/8˝(30mm)
3-35/64˝(90mm)
3-9/64˝(80mm)
11-13/16˝(300mm)
1-1/8˝(30mm)
5˝(127mm)
BS-NA3803BS-NA3801
4
38˝(965mm)
38˝(965mm)
38˝(965mm)
38˝(965mm)
1˝(25mm)
)mm52(˝1
)mm03
01
(˝61/9-04
)mm03
01
(˝61/9-04
4-9/16˝(116mm)
4-9/16˝(116mm)
3-35/64˝(90mm)
3-35/64˝(90mm)
3-9/64˝(80mm)
3-9/64˝(80mm)
12˝(305mm)
12˝(305mm)
1-1/8˝(30mm)
1-1/8˝(30mm)
12˝(305mm)
12˝(305mm)
1-1/8˝(30mm)
1-1/8˝(30mm)
6˝(152mm)
6˝(152mm)
6˝(152mm) 6˝(152mm)
BS-RD4001 BS-RD4003
40˝(1016mm)
40˝(1016mm)
)mm0121(˝8/5-74
)mm012
1
(˝
8/5
-7
4
40˝(1016mm)
40˝(1016mm)
3-35/64˝(90mm)
4-9/16˝(116mm)
1-1/8˝(30mm)
11-13/16˝(300mm)
3-9/64˝(80mm)
3-9/64˝(80mm)
11-13/16˝(300mm)
1-1/8˝(30mm)
1-1/8˝(30mm)
1˝(25mm)
)mm52(˝1
1-1/8˝(30mm)
11-13/16˝(300mm)
3-35/64˝(90mm)
11-13/16˝(300mm)
4-9/16˝(116mm)
5˝(127mm)
)mm721(˝5
5˝(127mm)
)mm7
21
(˝5
5˝(127mm)
5˝(127mm) 5˝(127mm)
5˝(127mm)
