Myria MY2238 Manuel utilisateur
Manual de utilizare
Proiector LED
LED Projector
MY2238 (10W)
MY2239 (30W)
MY2240 (10W)*
MY2241(30W)*
User manual
* modele cu senzor
* sensor models
RO
MY2238, MY2239, MY2240, MY2241 - Manual de utilizare
2

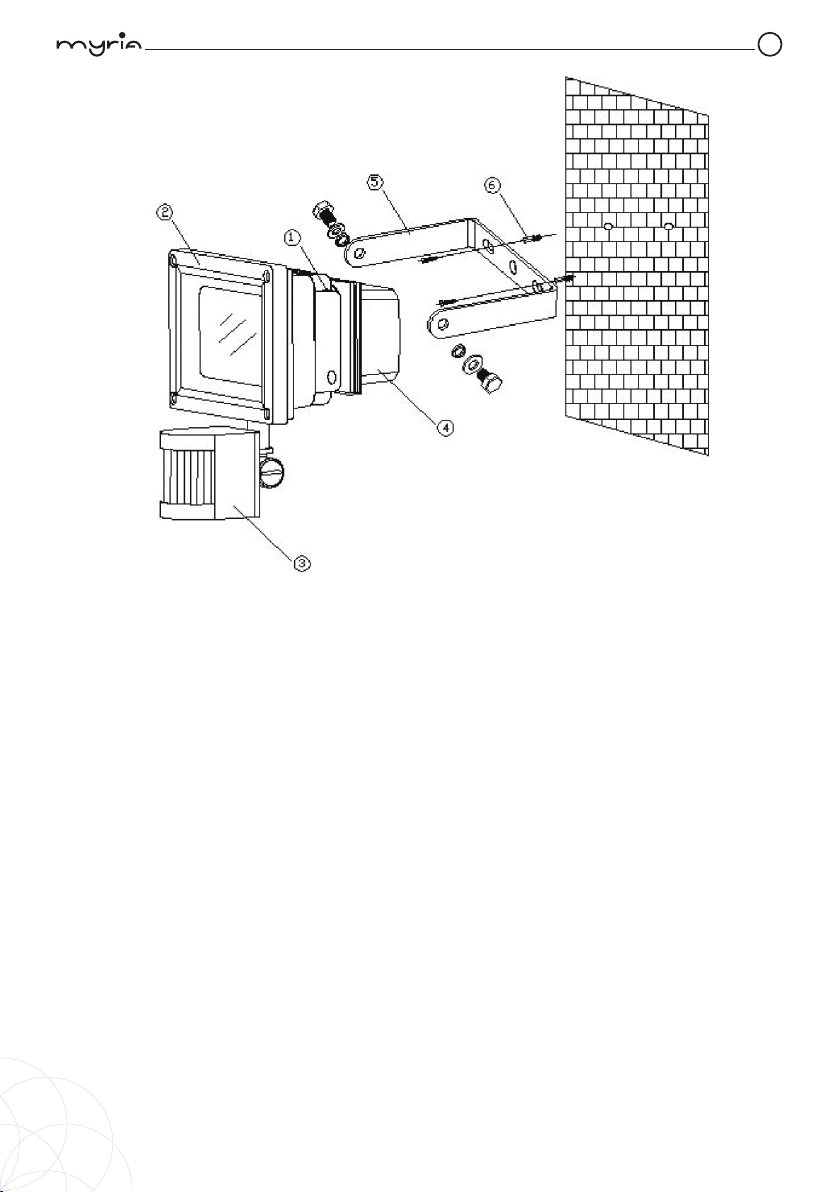

1) Cadru proiector
2) Cadru frontal
3) PIR (Senzor de miscare) numai pentru modelele cu senzor
4) Cutie conexiuni
5) Suport de fixare
6) Surub de fixare & dibluri plastic (nu sunt furnizate impreuna cu proiectorul).
INTRODUCERE
Proiectorul are un grad protectie IP65, cu putere de 10W sau 30W. Este proiectat pentru
utilizare normala in exterior sau interior, putand fi utilizat in gradini, parcuri, peluze, etc.
Nu uitati sa conectati dispozitivele de fixare iar pentru alimentarea
la retea folositi cablu tip H05RN-F 3x0.75mm². LED-ul reprezinta sursa de lumina din
interiorul dispozitivelor de fixare. Utilizare: lumina decorativa in gradini, parcuri, peluze.
Nota : Cititi intregul manual inainte de a incepe sa instalati sistemul.
INFORMATII PRIVIND SIGURANTA
• Nu instalati proiectorul pe timp de ploaie.
• Asigurati-va ca ati oprit sursa de alimentare inainte de instalare.
• Verificati cablurile de alimentare care trebuie sa provina de la circuit cu un disjunctor
mic extern, nu mai mare de 16A, pentru protectie la scurtcircuit (sau o siguranta potrivita).
• Pastrati o distanta de minim 1m fata de obiectele luminate de Proiectorul LED de 10W,
30W.
• Pastrati o distanta de minim 30cm fata de plafon si perete. (vezi fig. 1)
RO MY2238, MY2239, MY2240, MY2241 - Manual de utilizare
3
Fig. 1
• Aparatul poate fi instalat doar orizontal (vezi fig. 2).
Fig. 2
IMPORTANT
Este recomandat ca instalarea acestui produs sa fie facuta de catre un electrician calificat.
Verificati reglementarile locale care s-ar putea potrivi situatiei dumneavoastra. Daca
circuitul electric al casei este din aluminiu, consultati un electrician in legatura cu
RO
MY2238, MY2239, MY2240, MY2241 - Manual de utilizare
4
metodele potrivite de montare.
Inainte de a merge mai departe cu instalarea, INTRERUPETI CURENTUL DE LA
DISJUNCTORUL CIRCUITULUI SAU IN CUTIA CU SIGURANTE PENTRU A EVITA
PERICOLUL DE ELECTROCUTARE.
ALEGEREA UNUI LOC DE MONTARE
• Pentru cele mai bune rezultate, fixati proiectorul pe o suprafata solida, la o distanta de
1.8m~2m fata de sol.
• Pentru instalare in exterior, proiectorul trebuie amplasat de preferinta sub stresini.
• Evitati indreptarea senzorului spre piscine, radiatoare, aparate de aer conditionat sau
obiecte care pot sa-si schimbe repede temperatura.
• Nu permiteti ca razele de soare sa cada direct pe partea din fata a dispozitivului.
• Incercati sa evitati indreptarea dispozitivului spre copaci sau arbusti sau spre locurile
unde miscarea animalelor de casa poate fi detectata (pentru modelul cu senzor).
• Inainte de montare, amintiti-va ca senzorul de miscare este mai putin sensibil la
miscarea pe directia razei si mai sensibil la o miscare laterala spre detector (fig. 3) (pentru
modelul cu senzor).
Fig. 3
INSTALARE
Pentru a facilita instalarea, este esential sa aveti pregatite un burghiu si o surubelnita.
Alegeti o locatie pentru instalarea proiectorului in functie de unghiurile de acoperire
indicate in fig. 4.
SENZOR MAI
PUTIN SENSIBIL SENZOR MAI
SENSIBIL
SENSIBILITATEA
LA MISCARI
RO MY2238, MY2239, MY2240, MY2241 - Manual de utilizare
5
Vedere de sus
Vedere din lateral Unghiuri acoperite
(m)
Fig. 4
Instalati un comutator de perete adiacent sursei de alimentare. Acest lucru va permite
actionarea proiectorului cu usurinta. Consultati functionarea proiectorului pentru informatii
suplimentare.
(1) Opriti sursa de alimentare.
(2) Indepartati suportul de montare. Efectuati o gaura in perete si insurubati suportul pe
perete folosind dibluri din plastic si suruburi compatibile. Verificati ca suportul sa fie bine
fixat pe perete.
Nota: In aceasta faza de montare nu fixati din nou Proiectorul pe suport.
(3) Conectaţi cablurile de alimentare.
• galben-verde - impamantare
• rosu - L (faza)
• verde - N (nul)
(4) Atasati proiectorul din nou pe suport si fixati cablul pe perete folosind clemele
corespunzatoare. Asigurati-va ca, cablul nu atinge carcasa proiectorului si ca exista
suficient cablu pentru a permite proiectorului sa fie inclinat si reglat corespunzator - acest
lucru se realizeaza prin manevrarea corpului metalic al proiectorului si nu a cutiei de
cabluri din spate (fig. 5).
Fig. 5
RO
MY2238, MY2239, MY2240, MY2241 - Manual de utilizare
6
SETAREA SISTEMULUI DE ILUMINARE
(1) MODUL TESTARE (modelul cu senzor)
• Porniti intrerupatorul. Reflectorul va porni pentru aprox. 1 minut
pentru incalzire. Apoi se opreste.
• Treceti prin zona de detectare. Reflectorul porneste cand va miscati si se opreste apoi.
Asteptati ca reflectorul sa se stinga inainte de a va misca iar pentru a testa senzorul.
• Reglati senzorul de miscare pentru a acoperi aria de detectare dorita. Pentru o
suprafata de acoperire mai mica, indreptati sen- zorul in jos; pentru o suprafata de
acoperire mai mare, indreptati senzorul in sus.
2) REGLAREA TEMPORIZARII (modelul cu senzor)
Prin reglarea TIMPULUI se controleaza cat timp va sta reflectorul
aprins dupa ce a fost detectata miscarea.
Rotiti butonul de control al OREI in sensul acelor de ceasornic pentru a mari (pana la
maxim 1 minut) timpul in care reflectorul ramane pornit sau in partea stanga pentru
micsorarea timpului (pana la minim 5secunde). (fig. 6).
APROX. 5 SECUNDE APROX. 1 MINUT
Fig. 6
(3) REGLARE SENSIBILITATE (modelul cu senzor)
Reglarea sensibilitatii determina la ce nivel de lumina (intuneric) va incepe sa functioneze
lumina cand senzorul este setat pe modul AUTO.
In mod provizoriu rotiti butonul pentru control inspre margine
in sensul acelor de ceasornic in pozitia lunii (crepuscul). (fig. 7). Pe acest mod provizoriu
de setare, senzorul de miscare ramane inactiv in timpul zilei. La inserare, cand descoperiti
ca acesta este nivelul dorit de functionare, setati doar butonul in pozitia in care sistemul
de iluminare va deveni activ pe masura ce lumina zilei incepe sa scada.
Fig. 7
APROX. 1000 LUX APROX. 5 LUX
RO MY2238, MY2239, MY2240, MY2241 - Manual de utilizare
7
FUNCTIONARE
Modelul fara sensor: folositi comutatorul de perete pentru a porni/opri proiectorul
Moselul cu senzor: Utilizand comutatorul de perete conectat la reflectorul senzorului de
miscare, puteti actiona cu usurinta dispozitivul.
FUNCTIONARE AUTOMATA (modelul cu senzor)
Porniti comutatorul de perete. Cand senzorul detecteaza miscare, lumina se aprinde
automat. Senzorul cu fotocelule incorporate opreste senzorul de miscare in functie de
nivelul sensibilitatii setate.
DEPANARE
Lumina nu se aprinde
• Asigurati-va ca ati efectuat o conexiune corecta a cablurilor.
• Asigurati-va ca LED-urile nu s-au ars.
• Verificati ca siguranta este arsa.
Lumina ramane pornita
• Verificati conexiunile cablurilor.
•Verificati daca setarea TIMPULUI este corecta (odelul cu sensor)
Altele
• Specificatiile privind gradul de protectie trebuie sa respecte
reglementarile locale.
Specificatiile sunt supuse schimbarilor fara notificare prealabila.
SPECIFICATII
Alimentare Verificati eticheta de pe produs
Cerinte cablu de alimentare H05RN-F, 3G, 0,75mm²
Iluminare / Flux luminos 10W/450Lm, 30W/1100Lm
Temperatură de culoare 6500K
Unghiul de detectare * Pana la 120° la 20°C
Distanta de detectare * 8 ~ 12m < 22°C
Temperatura de functionare -40°C la 50°C
Inaltimea de montare Recomandat 1.8 ~ 2m
Montare pe perete
Reglare timp * 5 sec. ~ 1min.
Reglare sensibilitate * Aprox. 5 ~ 1000 Lux
Timp incalzire Aprox. 1 min.
Clasa de Protectie Clasa I
Gradul de Protectie IP65
Durata medie de functionare 20.000 ore
* NUMAI PENTRU MODELELE CU SENZOR
RO
MY2238, MY2239, MY2240, MY2241 - Manual de utilizare
8
AVERTISMENT: Acest aparat poate fi utilizat de către copiii cu vârstă
de peste 8 ani şi de către persoane cu capacităţi fizice, senzoriale
sau mentale reduse sau lipsite de experienţă şi de cunoştinţe, dacă
acestea au fost supravegheate sau pregătite în vederea utilizării
aparatului în condiţii de siguranţă şi dacă înţeleg riscurile asociate. Copiii nu se
vor juca cu aparatul. Curăţarea şi întreţinerea nu vor fi realizate de către copii
nesupravegheaţi.
RECICLAREA ECHIPAMENTELOR ELECTRICE ȘI ELECTRONICE
UZATE
Acest simbol prezent pe produs sau pe ambalaj semnifică faptul că
produsul respectiv nu trebuie tratat ca un deşeu menajer obişnuit.
Nu aruncați aparatul la gunoiul menajer la sfârşitul duratei de
funcționare, ci duceți-l la un centru de colectare autorizat pentru
reciclare. În acest fel veți ajuta la protejarea mediului înconjurător şi
veți putea împiedica eventualele consecințte negative pe care le-ar avea asupra
mediului şi sănătății umane.
Pentru a afla adresa celui mai apropiat centru de colectare :
Contactați autoritățile locale;
Accesați pagina de internet: www.mmediu.ro
Solicitați informații suplimentare la magazinul de unde ați achiziționat produsul
Acest aparat este conform cu standardele Europene de securitate şi
conformitate electromagnetică
Acest produs nu conține materiale periculoase pentru mediul
înconjurător (plumb, mercur, cadmiu, crom hexavalent şi agenți
inflamabili bromurați: PBB şi PBDE).
RO MY2238, MY2239, MY2240, MY2241 - Manual de utilizare
9
AVERTISMENT: Acest aparat poate fi utilizat de către copiii cu vârstă
de peste 8 ani şi de către persoane cu capacităţi fizice, senzoriale
sau mentale reduse sau lipsite de experienţă şi de cunoştinţe, dacă
acestea au fost supravegheate sau pregătite în vederea utilizării
aparatului în condiţii de siguranţă şi dacă înţeleg riscurile asociate. Copiii nu se
vor juca cu aparatul. Curăţarea şi întreţinerea nu vor fi realizate de către copii
nesupravegheaţi.
RECICLAREA ECHIPAMENTELOR ELECTRICE ȘI ELECTRONICE
UZATE
Acest simbol prezent pe produs sau pe ambalaj semnifică faptul că
produsul respectiv nu trebuie tratat ca un deşeu menajer obişnuit.
Nu aruncați aparatul la gunoiul menajer la sfârşitul duratei de
funcționare, ci duceți-l la un centru de colectare autorizat pentru
reciclare. În acest fel veți ajuta la protejarea mediului înconjurător şi
veți putea împiedica eventualele consecințte negative pe care le-ar avea asupra
mediului şi sănătății umane.
Pentru a afla adresa celui mai apropiat centru de colectare :
Contactați autoritățile locale;
Accesați pagina de internet: www.mmediu.ro
Solicitați informații suplimentare la magazinul de unde ați achiziționat produsul
Acest aparat este conform cu standardele Europene de securitate şi
conformitate electromagnetică
Acest produs nu conține materiale periculoase pentru mediul
înconjurător (plumb, mercur, cadmiu, crom hexavalent şi agenți
inflamabili bromurați: PBB şi PBDE).
Declarația UE de conformitate simplificată
Prin prezenta, Complet Electro Serv S.A.,
Voluntari Șos. București Nord, 10
Global City Business Park, Corp 011, et. 10,
în calitate de producător
și deținător al brand-ului Myria,
declară că produsele MY2238, MY2239, MY2240,
MY2241 este în conformitate cu legislația relevantă de
armonizare a Uniunii Europene:
2014/35/EU referitoare la echipamentele electrice
destinate utilizării în cadrul unor anumite limite
de tensiune 2014/30/EU – Compatibilitate
electromagnetică
EN
10
MY2238, MY2239, MY2240, MY2241 - User manual
1) Floodlight body
2) Front Surround
3) PIR (Motion Sensor) - only for sensor models
4) Wiring Box
5) Mounting Bracket
6) Fixing Screw & Plastic Wall Plug (Not supplied)
INTRODUCTION
LED FLOODLIGHT IP65, 10W, 30W is designed for normal use of outdoor or indoor use,
which can be used in gardens, park, lawns.
Please note to connect fixtures, cable H05RN-F 3x0.75mm2is applied. The fixtures
require power supply as is mentioned on product label. The power should accord to the
loading properly. The light is LED source inside the fixtures.
Application: decorative lighting at gardens, parks, lawns.
Note: Read this entire manual before you start to install the system.
SAFETY PRECAUTIONS
• Do not install when it is raining.
• Be sure to switch off power source before installing.
• Make sure that the power wiring comes from circuit with a suit- able fuse or circuit
breaker.
• Keep minimum 1m away from the lighted objects for 10W, 30W LED floodlight.
• Keep minimum 30cm away from the ceiling and wall. (fig. 1)
Ce manuel convient aux modèles suivants
3
Table des matières
Langues :
Manuels Projecteur populaires d'autres marques
Panasonic
Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Manuel utilisateur
NEC
NEC NP600S EDU Manuel utilisateur
BenQ
BenQ SH753P Manuel utilisateur
Eiki
Eiki EK-623U series Manuel utilisateur
Epson
Epson PowerLite Pro Cinema 6020UB Manuel utilisateur
Epson
Epson PowerLite Home Cinema 705HD Manuel utilisateur
