Wiring Instructions for

VM-12 and VM-24 Voltmeter

VM-94137N

Revised 09-96

Section 65

(00-02-0209)

Please read these instructions carefully

before installing.

1. Disconnect battery ground cable.

2. Connect an 18 AWG (1.0 mm2) wire, minimum, from

the ground terminal on the back of the voltmeter to

ground (see wiring diagram). For an above ground

system connect the wire from the “–” terminal on the

voltmeter to the negative (–) terminal on the battery.

3. Connect an 18 AWG (1.0 mm2) wire, minimum,

from the “IGN” terminal on the ignition switch to

the “+” terminal on back of the voltmeter.

4. Connect an 18 AWG (1.0 mm2) wire, minimum,

from the instrument panel’s lighting circuit to the

illuminating lamp on back of the voltmeter (if

applicable).

5. Reconnect battery ground cable.

■ Frank W. Murphy Manufacturer

P.O. Box 470248; Tulsa, Oklahoma 74147; USA

tel. (918) 627-3550 fax (918) 664-6146

e-mail [email protected]

■ Frank W. Murphy Southern Division

P.O. Box 1819; Rosenberg, Texas 77471; USA

tel. (713) 342-0297 fax (713) 341-6006

■ Frank W. Murphy, Ltd.

Church Rd.; Laverstock, Salisbury SP1 1QZ; U.K.

tel. +44 1722 410055 fax +44 1722 410088 tlx 477088

e-mail sales@fwmurphy.co.uk

■ Frank W. Murphy Pte., Ltd.

26 Siglap Drive; Republic of Singapore 456153

tel. +65 241-3166 fax +65 241-8382

■ Murphek Pty., Ltd.

1620 Hume Highway; Campbellfield, Vic 3061; Australia

tel. +61 3 9358-5555 fax +61 3 9358-5556

■ Murphy de México, S.A. de C.V.

Blvd. Antonio Rocha Cordero 300, Fracción del Aguaje

San Luis Potosí, S.L.P.; México 78384

tel. +52-48-206264 fax +52-48-206336

■ Murphy Switch of California

P.O. Box 900788; Palmdale, California 93590; USA

tel. (805) 272-4700 fax (805) 947-7570

e-mail [email protected]

■ Frank W. Murphy France

tel. +33 1 30 762626 fax +33 1 30 763989

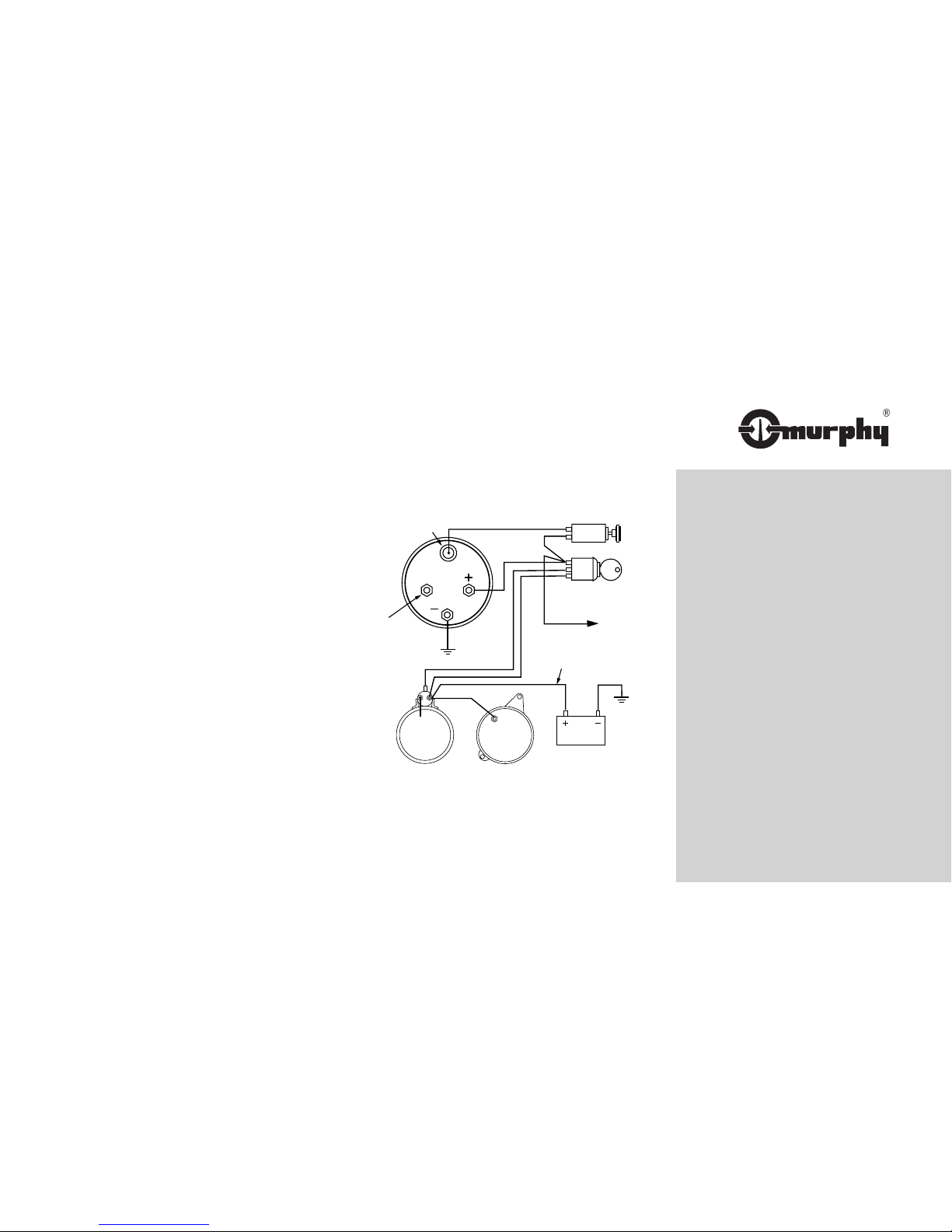

Connection

†Terminal location may differ from shown.

Alternator

Battery

Cable

Battery

Starter

Motor

Voltmeter

(rear view†)

To Electrical

System

Lamp

ON–OFF

Switch

Light

Switch
