MonLines SBH004 Manuel utilisateur

SBH004INSTALLATION INSTRUCTION

(A0)

Before You Begin. Please check the following items:

□The weight of your sound bar DO NOT EXCEED 13LBS (6 kg).

□You must verify that the total weight of your TV, sound bar, sound bar

mount and any accessories must be lower than the maximum

weight rating of your TV mount.

□You read through the user manuals of your TV, sound bar and TV

mount for additional guidance.

□You have the tools needed for installation.

Please read this instruction carefully before installation.

If you do not understand these instructions or have doubts about the safety of the installation, assembly

or use of this product, contact Customer Service via [email protected].

●For wall mounted cases, the wall must be capable of supporting five times the weight of the TV, mount

and sound bar combined.

● Incorrect installation may result in product damage or body injury. Mounting Dream shall bear no

responsibility for any damage or injury resulted from incorrect installation, incorrect assembly or misuse.

●Do not apply this product to any purpose not indicated by Mounting Dream.

Safety Caution:

Band Tape

2m Screwdriver

2M2M

Bubble Level Socket Wrench

1/2"(13mm)

Parts and Hardware

WARNING:This product contains small items that could be a choking hazard if

swallowed. Before starting assembly, verify all parts are included and undamaged. For parts

shortage or damage, please contact us via [email protected].

NOTE: Not all hardware included will be used.

M5x8mm Bolt

Allen Key

Connection plate

Wall plate

Wall plate unit

Assemble Wall plate

No!

Parts and Hardware

M6x10mm

M6 Washers

Bracket (Left) Bracket (Right)

x1 x1

Hook

M8x20mm

x4x4

M6x16mm

M8x30mm

x4x4

M6x25mm

M8x10mm

2.5mm

TV Screws Spacers

Washers

Mon - Fri 10am - 6pm (Pacific time) or email us by

[email protected] to have these additional pieces

shipped directly to you.

Concrete Wall Anchor 2pcs

Lag Bolt M7x55mm 2pcs

Mount with wall mount

2A-1 Attach brackets to wall plate

check the horizontal

distance of the TV

Tips: Check the horizontal distance of the TV before

connecting the wall plate unit to the brackets.

No!

VESAextensions

2A-2 Disassemble Your TV from the Mount

Ⅰ Remove all cables Ⅱ Take off the TV

from the mount

Ⅲ Remove the TV

brackets from your TV

2A-3 Attach the Assembled Sound Bar and Brackets Unit to Your TV

Tips: No need to use washer (g)

when using M8 screw (b/d).

1 2

No!

2A-4 Hang the Whole Assembled Unit to the Mount

1 2

2A-5 Hang the hooks

2A-6 Put on the soundbar

For wood stud installation, follow Option 1

For concrete installation, follow Option2 on PAGE 7

<16mm

(5/8") Max.

16"(406mm)

Min. Wood Stud Size:

nominal 2"(51mm)

actual 1 1/2"(38mm)

Min. Wood Stud Size:

nominal 4"(102mm)

actual 3 1/2"(89mm)

Wood Stud Installation

Centre line

Mount on the wall

16"(406.4mm)

18"(457.2mm)

24"(609.6mm)

32"(812.8mm)

Centre

line

Wall plate

unit

5/32"

(4mm)

2.36"(60mm)

CAUTION: To avoid potential personal injury or property damage:

All 2 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate

assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on to

the next step.

No!

Lag Bolt

Go to Step 2A-5 2A-6 on PAGE 5.

Solid Conrete Wall Installation

2.36"

(60mm)

Min.

8"(203mm)

3/8"

(10mm)

3/8"

(10mm)

DANGER

Wall plate

unit

Concrete Wall

Anchor

CAUTION:To avoid potential personal injury or property damage:

All 2 lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate

assembly. Ensure the wall plate assembly is securely fastened to the wall before continuing on

to the next step.

Lag Bolt

Wall plate

unit

No!

Go to Step 2A-5 2A-6 on PAGE 5.

435mm 2mm 2mm

1.8mm

10mm

8mm

1.5mm

87.5~154mm

112mm

681,13

max. VESA 830mm

Bevor Sie beginnen. Bitte überprüfen Sie die folgenden Punkte:

□Das Gewicht von Ihrer soundbar ist NICHT MEHR ALS 6 kg (13 LBS).

□Sie müssen sicherstellen, dass das gesamte Gewicht von Ihrem TV,

soundbar, soundbar-Halterung und andere Zubehör kleiner als der

maximale Traglast der TV-Halterung sein müssen.

□Sie haben die Anweisungen von Ihrem TV, soundbar und TV-Halterung

schon vollständig gelesen, um die zusätzliche Anleitungen zu bekommen.

□Sie haben die Werkzeuge für die Installation.

Bitte lesen Sie die Anweisung sorgfältig vor der Montage durch.

Falls Sie diese Anweisungen nicht verstehen oder Zweifel bezüglich der sicheren Montage, des

Zusammenbaus oder der Verwendung des Produkts haben, kontaktieren Sie bitte den Kundendienst per

E-Mail: info@monlines.de.

●Für den Fernseher, der an der TV-Wandhalterung installiert wird, der Traglast der Wand muss

wenigstens fünffach von dem Gesamtgewicht von den zusammengesetzten Fernseher, TV-Halterung

und soundbar.

● Unsachgemäße Montage dieses Produkts kann zu Verletzungen und zu den Beschädigungen an Ihrem

Gerät führen. MonLines haftet nicht für Schäden oder Verletzungen, die durch unsachgemäße

Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung verursacht wurden.

Sicherheitshinweise:

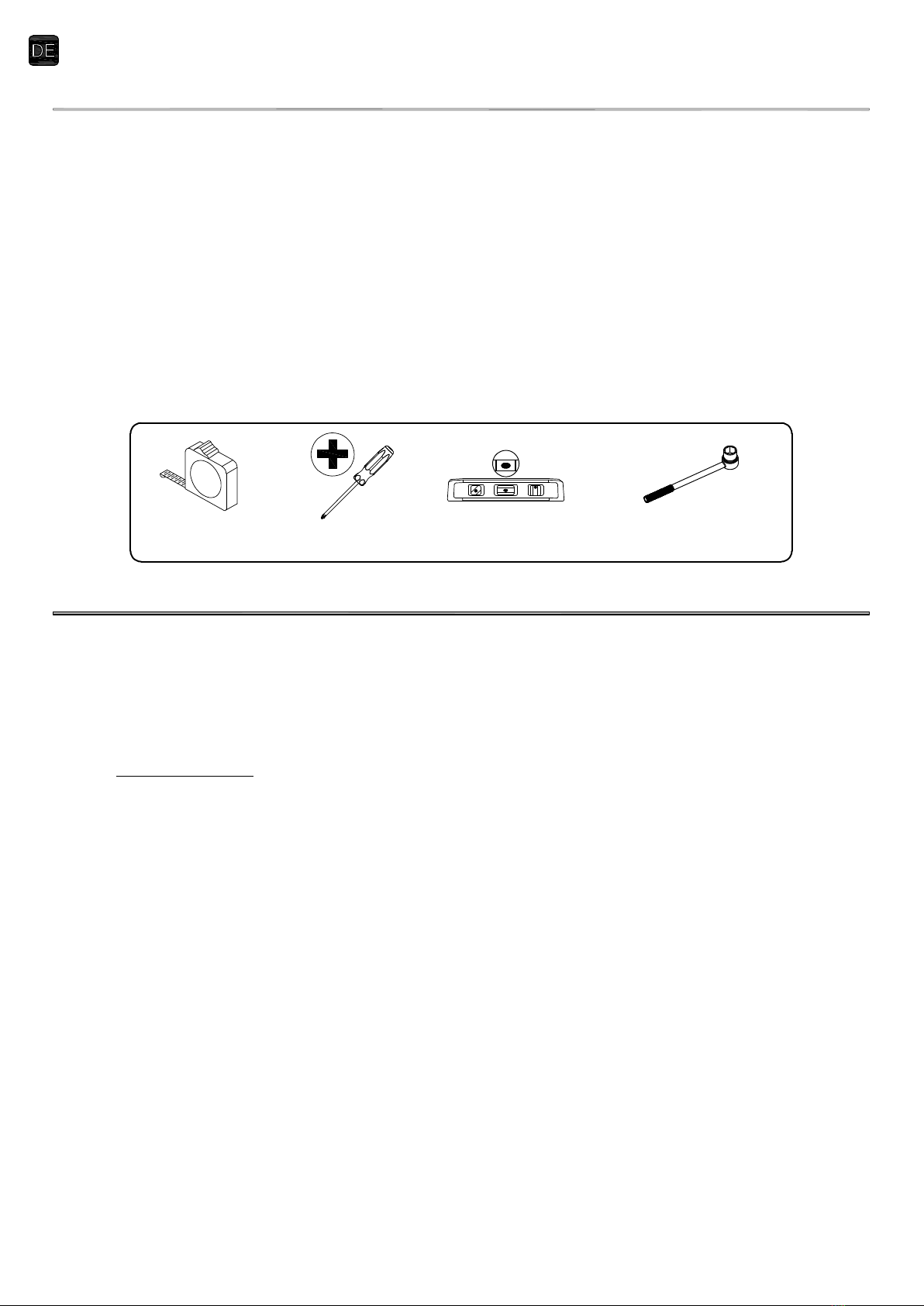

Bandmaß

2m Kreuzschlitz-

schraubendreher

2M2M

Wasserwaage Steckschlüssel

(13mm, 1/2”)
